Автоматика управления отоплением дома своими руками, ч.2. Сборка блока NM8036

Поговорим о сборке и запуске блока управления отоплением на основе NM8036. Напомню: это набор, состоящий из печатных плат и различных электронных элементов, предназначенный для самостоятельной сборки и настройки. Подробнее смотрим здесь: Автоматика управления отоплением дома своими руками, ч.1.

У Мастер Кита имеется очень хорошая инструкция для работы с набором. На странице описания набора в конце есть на нее ссылка.

Но сегодня я не для того рассказ затеял, чтобы инструкцию эту повторять. Есть разные подводные камешки и булыжники, о которых в инструкции не говорится, а я по практике своей или натыкался, или чудесным образом избежал такового, но мог наткнуться. Вот об этом и речь поведу.

Мастер Кит Автоматика управления отоплением дома своими руками, ч.2. Сборка блока NM8036 Я не буду рассказывать и показывать, как припаивать элементы к печатной плате. Разумеется, это делается не с помощью паяльной лампы и определенный минимальный навык, конечно же, весьма желателен. Тут правила простые: аккуратность и внимательность, выводы и контактные площадки стараться не перегревать.

Схемы с наборами имеются, перечни элементов вложены, наименования на элементах написаны - имей, как говорится, глаза и руки. Но об одном хочу напомнить: после сборки, очистки и промывки не спеши сразу включать.

Возьми, Мастер, лупу покрупнее и самым тщательным образом проверь каждую пайку. КАЖДУЮ! Чтобы кружочек был ровненьким, чтобы от него не тянулись замыкающие сопли припоя на другие контакты. Львиная доля неисправностей возникает именно от некачественной пайки.

Правильно вставь в разъем процессор (контроллер). Это самая большая микросхема, у нее есть на торце выемка, обозначающая начало выводов. На монтажной схеме нарисовано, куда должна смотреть эта выемка.







Мастер Кит Автоматика управления отоплением дома своими руками, ч.2. Сборка блока NM8036



Собрал? Проверил? Теперь еще раз проверь. Контрольный выстрел перед запуском. Стрельнул? Ну что ж, перекрестись на образа и тычь разъем питания. Только учти, что если не туда вставишь, удовольствие будет сомнительное да и результат не тот.

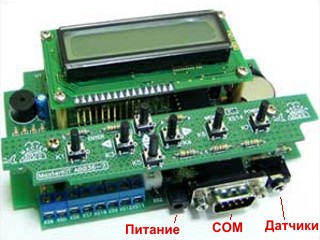

Смотри, около разъема СОМ два разъемчика поменьше - справа и слева. Тот, что справа - это разъем для подключения датчиков. А разъем питания - это тот, что слева от COM. Так вот, разъем питания очень хорошо тычется в разъем датчиков. Будь внимателен, иначе рискуешь нарваться на неприятности.

Разъем COM. Для чего? Для соединения с компьютером... и не только. К контактам этого же разъема подведены выходы контроллера для управления нагрузками OUT0, OUT1, OUT2 и OUT3 (смотри разъем XS1 на схеме). То есть, эти 4 выхода можно использовать напрямую с этого разъема.

Неплохо, конечно, но если ты их не используешь здесь, а используешь разъем только для соединения с компьютером, то не пытайся применять абы какой кабель для соединения. В этом кабеле могут быть припаяны и провода к контактам выходов. Неизвестно, чем это может кончиться. Сказано в инструкции, как надо распаять кабель для соединения с компьютером - так и делай.

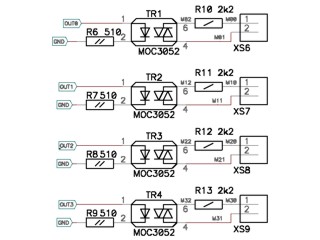

Мастер Кит Автоматика управления отоплением дома своими руками, ч.2. Сборка блока NM8036 Далее. Вот эти синенькие клеммнички (XS6 - XS9), что слева от разъемов, можно вообще не устанавливать, если ты намерен для управления использовать наборчики NM4411. Мало того, можно также не припаивать и все элементы, которые предусмотрены в этих выходных каскадах. Все, что имеются на этом фрагменте схемы NM8036 (тут еще 8 резисторов и 4 оптрона).

Эти элементы не нужны (меньше паек - надежней прибор). А как же тогда соединять выходы контроллера со входами NM4411? Дык, как... напрямую.

Я ведь говорил, что штатно в этом наборе только 4 выхода, к которым, соответственно, можно подключить только 4 нагрузки. А программное обеспечение, прошивка контроллера может обеспечить работу с 12-ю нагрузками. При этом каждая из них подключается напрямую к контактам контроллера (хотя, конечно, первые 4 могут быть взяты с COM-разъема, штатно).

А как напрямую?







Мастер Кит Автоматика управления отоплением дома своими руками, ч.2. Сборка блока NM8036 Если посмотреть на плату NM8036 со стороны паек, то ее вид будет примерно таким, как на этом рисунке (для увеличения щелкни по нему). Выходы каналов управления от 1-го до 12-го пронумерованы соответствующими цифрами. Пронумерованы также и два аналоговых входа (А1 и А2), которые также обрабатываются новой прошивкой контроллера.

Если, Мастер, ты смотрел видеоролик на странице Автоматика управления отоплением дома своими руками, ч.1, то, конечно, заметил жгутик проводов, припаянный к выводам контроллера с обратной стороны платы. Посредством этого жгутика я соединил указанные выводы с разъемом на дополнительной плате.

А там уже пошел другой жгут, от этого разъема на платы исполнительных реле NM4411 и два переключателя, кои соединились с аналоговыми входами контроллера. Для чего переключатели? Их я поставил для переключения режимов работы системы отопления.

Управление отоплением частного дома с котлом и тепловым аккумулятором не решается однозначно. Тут ведь не просто "включил-выключил". Работа котла по накоплению тепловой энергии - это уже отдельный режим, отличный от режима потребления тепла. Первый мой переключатель - это включение/отключение режима "Котел", который как раз соответствует работе котла.









Мастер Кит Автоматика управления отоплением дома своими руками, ч.2. Сборка блока NM8036 Второй переключатель в моем случае включает нагрев бани. В дежурном режиме в помещениях предбанника, мойки и сауны поддерживается температура на уровне 16 градусов. При включении нагрева температура в мойке повышается до 35 градусов.

Схема переключателя режимов простенькая, это пара резистров номиналом 1 ком, подпаянных к тумблеру. Верхний по схеме резистор подключен к выводу 10 контроллера (VCC, питание +5в), а нижний - к выводу 11 (GND, общий).

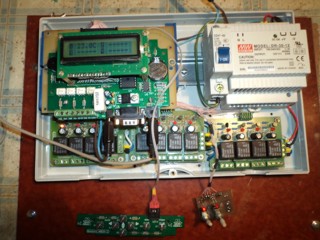

Осталось дополнить эту статью соображениями по выбору корпуса. Очень удачным в моем случае оказался выбор пластикового корпуса, который попался в одном из местных магазинов электротоваров. Некоторая тесноватость в нем вполне компенсировалась довольно уместным прозрачным окном для размещения под ним блока NM8036 с дисплеем. В нем же разместился и блок питания, и 3 платы управления NM441 по 4 канала каждая.

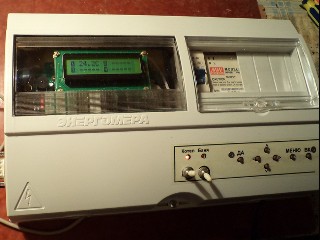

Мастер Кит Автоматика управления отоплением дома своими руками, ч.2. Сборка блока NM8036 Клавиатуру и тумблеры переключателей режимов удалось закрепить на внутренней стороне крышки. Таким образом получился неплохой блок управления отоплением частного дома.

Продолжение следует...
