BM8035 – строим "Умный дом" из комплекта модулей. Описание и основные возможности

Появление дешевых одноплатных микрокомпьютеров породило массу отличных решений с их использованием.

Представляем вашему вниманию одно из таких решений – комплект модулей BM8035, позволяющий совместно с «облачным» сервисом построить систему автоматизации, диспетчеризации и удаленного управления устройствами с целью повышения комфорта и безопасности в доме, квартире или любом другом объекте.

Мастер Кит BM8035 – строим "Умный дом" из комплекта модулей. Описание и основные возможности bm8035

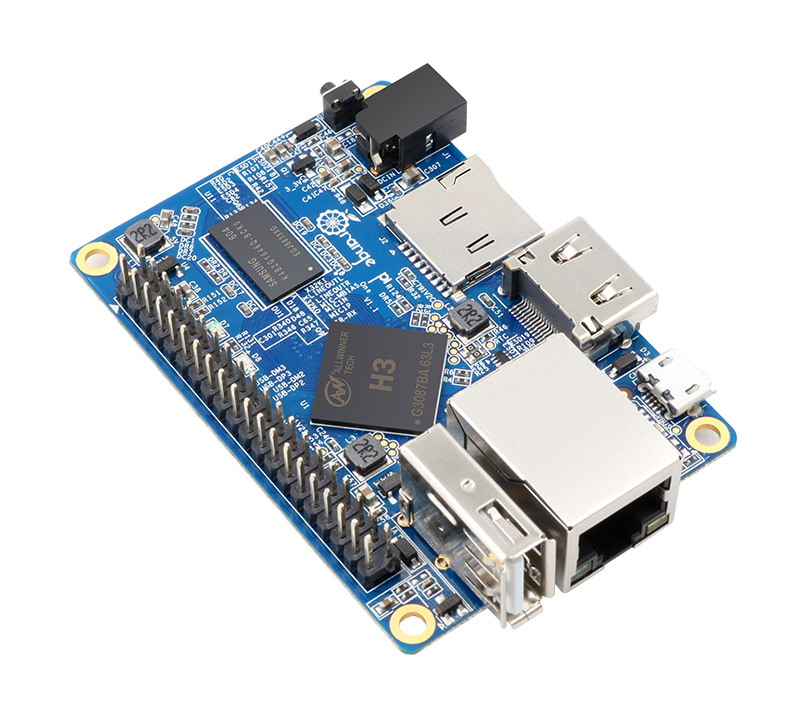

Устройство создано на основе одноплатного микрокомпьютера (МК) Orange PI One, который  имеет 40-контактный разъем входов-выходов общего назначения (GPIO – General Purpose Input Output), позволяющий с легкостью подключить его к внешним устройствам.

 Мастер Кит BM8035 – строим "Умный дом" из комплекта модулей. Описание и основные возможности

Поскольку GPIO являются маломощными выводами (максимально выдаваемое ими напряжение составляет 3,3В, ток не более 16 мА), то для подключения внешних устройств к микрокомпьютеру используется плата расширения, предназначенная для защиты входов МК от недопустимых внешних воздействий, усиления нагрузочной способности выходов, а также индикации состояния выходов для удобства настройки и контроля.

На входах используется оптронная гальваническая развязка на оптопарах TLP181, на выходах установлены ключи (драйверы) ULN2003, содержащие мощные транзисторы Дарлингтона, с выходами, подключенными по схеме с общим коллектором. Номинальный ток коллектора для одного ключа составляет 500 мА, напряжение до 50 В. Выходы совместимы с различными типами логики и могут быть использованы для управления реле, двигателями и световыми приборами.

Плата расширения снабжена винтовыми клеммами для подключения датчиков, исполнительных устройств и другой периферии.

С облачным сервисом модуль связывается с помощью GSM-модема, подключаемого к USB-порту микрокомпьютера. Этот модем также используется для отсылки SMS-сообщений о срабатывании датчиков дыма, протечки, экстремальных температурах и т.д.

Специализированное программное обеспечение (ПО) поставляется на микро-SD карте, вставленной в соответствующий слот микрокомпьютера. При подаче питания на устройство ПО запускается автоматически. После этого можно с помощью любого интернет-браузера зайти на сервер и через web-интерфейс настроить прибор в соответствии со своими требованиями.

Следует отметить, что у SIM-карты, которая будет использоваться с GSM-модемом, должны быть отключены PIN и PUK (не запрашиваются при включении). Также следует удалить все служебные SMS-сообщения и номера. Для используемой SIM-карты должны быть включены услуги доступа к интернету и отправки SMS, баланс должен быть положительным.

Для входа на сервер в комплекте с устройством поставляются:

- ссылка на сервер управления;

- логин и пароль для управления;

- быстрая ссылка (без необходимости вводить логин и пароль вручную);

- ссылка на скачивание приложения для мобильных устройств на ОС Android.

Питание устройства BM8035 осуществляется с помощью двух источников питания:

+5 В, 3 А для микрокомпьютера;

+5…24 В для выходных каскадов платы расширения. Потребляемый ток зависит от подключенной к выходам нагрузки. Обычно в таких случаях используется стандартное напряжение 12 В. В качестве источника такого напряжения может быть использован модуль PW1245, если не нужен большой ток, или для больших токов PW1221B, а также LRS-100-12.



Технические характеристики BM8035:



Управляющий микрокомпьютер (MK)

Orange PI One

Напряжение питания и ток MK

5 В, 3 А

Количество дискретных аналоговых входов (-12 В)

10

Тип входов

Отрицательный (0 В)

Количество цифровых входов (1-Wire)

2

Напряжение линии питания цифровых входов

5 В

Количество дискретных выходов

16

Максимальный ток выхода

500 мА

Тип выхода

Открытый коллектор

Защита от обратного напряжения индуктивной нагрузки

Есть

Потенциал выходов

Отрицательный

Размеры

86 х 102 х 65 мм



Мастер Кит BM8035 – строим "Умный дом" из комплекта модулей. Описание и основные возможности




Обозначения и назначения входов:



Обозначение

Назначение

PA20

Переключатель освещения 4

PA10

Переключатель освещения 3

PA9

Переключатель освещения 2

PA8

Переключатель освещения 1

PA7

Датчик открытия двери

+5V

“+5В” Для удобства подключения шины датчиков температуры

PA19

Датчики температуры DS18B20 (1-wire)

GND

“Минус”. Для удобства подключения шины датчиков температуры

PC2

Программируемый вход

PC1

Программируемый вход

PC0

Временно не используется (подготовлен 1-wire интерфейс)

+5V

+5В

PA3

Датчик движения

PA0

Датчик протечки

PA1

Датчик дыма

+5V

“+5В” питания устройства

GND

“Минус” питания устройства

+5...24V

Питание выходных драйверов







Обозначения и назначения выходов:



Обозначение

Назначение

PG7

Розетка 1

PG6

Розетка 2

PG9

Розетка 3

PG8

Розетка 4

PA18

Освещение 1

PA21

Освещение 2

PC3

Открытие электромеханической двери (импульс 0,5 сек.)

PA2

Освещение 3

PC7

Освещение 4

PC4

Освещение 5

PD14

Освещение 6 / Сектор электрического теплого пола 6 *

PA14

Сектор электрического теплого пола 5

PA13

Сектор электрического теплого пола 4

PA12

Сектор электрического теплого пола 3

PA11

Сектор электрического теплого пола 2

PA6

Управление котлом / Сектор электрического теплого пола 1 *

GND

“Минус”

+5...24V

Питание выходных драйверов



* - в меню “Настройки” вы можете переназначить выходы PD14 и PA6, активировав

секторы электрического теплого пола 6 и 1 соответственно.



Список модемов фирмы Huawei, с которыми устройство было протестировано:

  • E150
  • E171
  • E173
  • E173s
  • E352
  • E352b
  • E1550
  • E3131



Рекомендации по использованию датчиков:

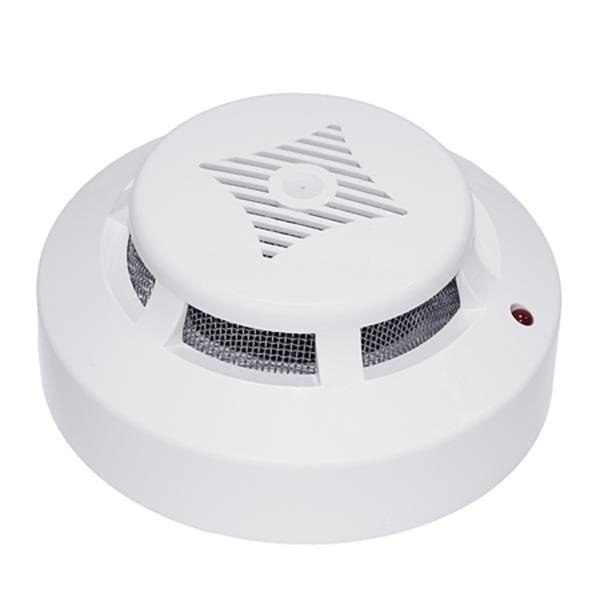

- в качестве датчиков дыма можно использовать четырехпроводные (питание 12 В, общий, 2 нормально разомкнутых контакта) датчики серии “ИПД 3.2 НР”;

Мастер Кит BM8035 – строим "Умный дом" из комплекта модулей. Описание и основные возможности

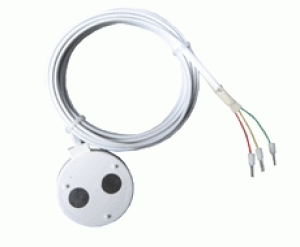

- в качестве датчиков протечки рекомендуются трехпроводные  (питание 12 В, общий, данные) датчики, серий sw005 и sw007;



Мастер Кит BM8035 – строим "Умный дом" из комплекта модулей. Описание и основные возможности

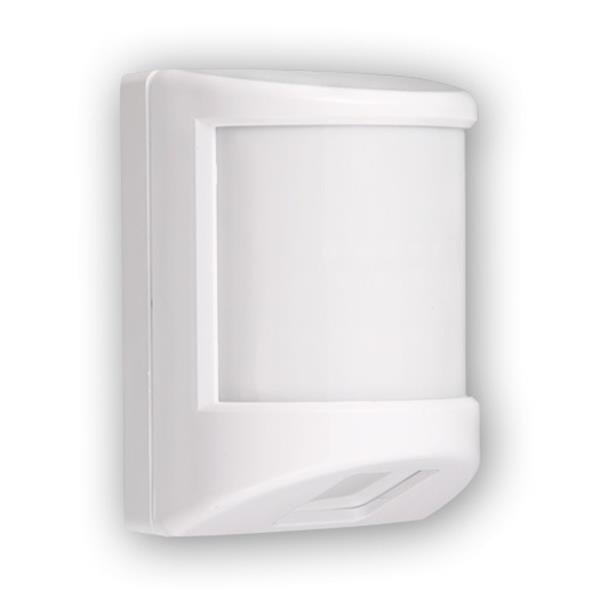

- датчики движения MA802 или аналогичные с питанием 12В и двумя нормально разомкнутыми контактами;



Мастер Кит BM8035 – строим "Умный дом" из комплекта модулей. Описание и основные возможности



- датчики температуры на основе Dallas DS18B20.

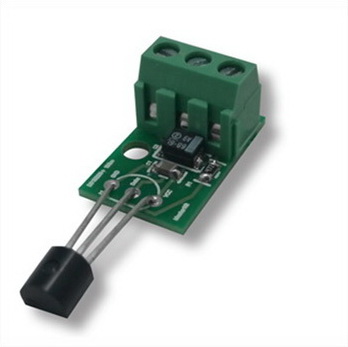

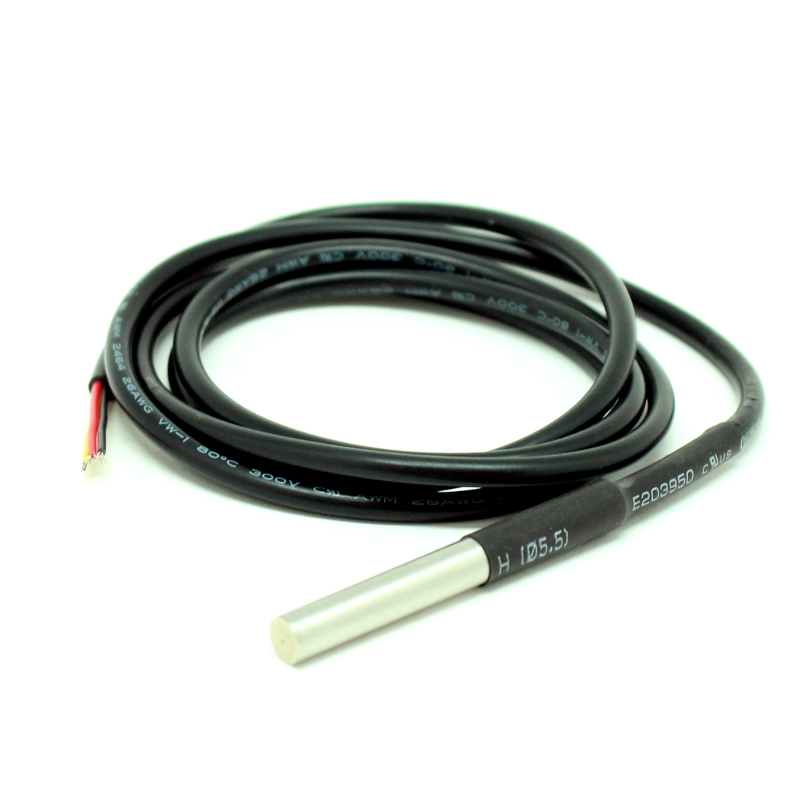

При подключении датчиков температуры следует устанавливать подтягивающие к питанию резисторы, желательно два, на середине линии и в конце. Для подключения термодатчиков необходимо использовать экранированную витую пару не ниже пятой категории. В качестве термодатчиков для удаленного подключения можно также рекомендовать модуль MP18B20 и герметичный SN18B20.



Мастер Кит BM8035 – строим "Умный дом" из комплекта модулей. Описание и основные возможности



Мастер Кит BM8035 – строим "Умный дом" из комплекта модулей. Описание и основные возможности



В качестве исполнительных устройств с успехом можно применить следующие модули:

- исполнительный элемент BM146 (220В/10А);

- силовое реле MP146   (220В/20А, три режима работы – «кнопка», «импульс», «триггер»);

- исполнительный элемент MP701 (4 независимых канала по 10А (2кВт));

- силовое реле MP515 (220В/10А);

- силовое реле на DIN-рейку BM8070D (250В/16А).



Мастер Кит BM8035 – строим "Умный дом" из комплекта модулей. Описание и основные возможности







В следующей части обзора комплекта модулей BM8035 будут рассмотрены web-интерфейс настройки и управления, а также реальные схемы подключения устройства.
