Еще один интересный гость побывал в нашей лаборатории в канун отопительного сезона - Дмитрий Скворцов, заядлый дачник с «золотыми» руками, врач по профессии. Поначалу задача была похожа на бредовую идею – «Хочу дистанционно управлять дровяной печью…». Но разобравшись в исходных данных, оказалось, что это реально и не сложно.
Итак, что нам дано: хорошо утепленный дом, проживание только по выходным, «удобства уже в доме», две печки, сложенные своими руками и есть электроэнергия с дешевым ночным тарифом, которым и хочется воспользоваться для обогрева в рабочие дни недели. Но дешевая электроэнергия только ночью, поэтому тепло надо запасти на весь следующий день. Каменная печь подходит для запасания тепла как нельзя лучше. Масса большая, остывает долго.

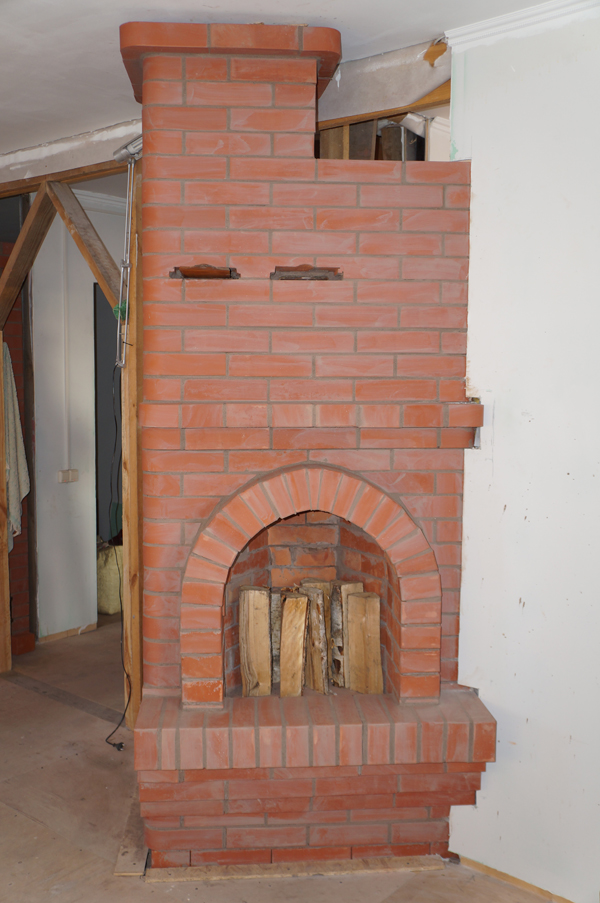

Итак, основная печь 4х4 "кирпича" с камином. Фото справа - малая кухонная печь 2х4, задняя часть которой отапливает санузел.
А вот «изюмина»!
В каждой печке установлен типовой электронагревательный элемент (ТЭН) !

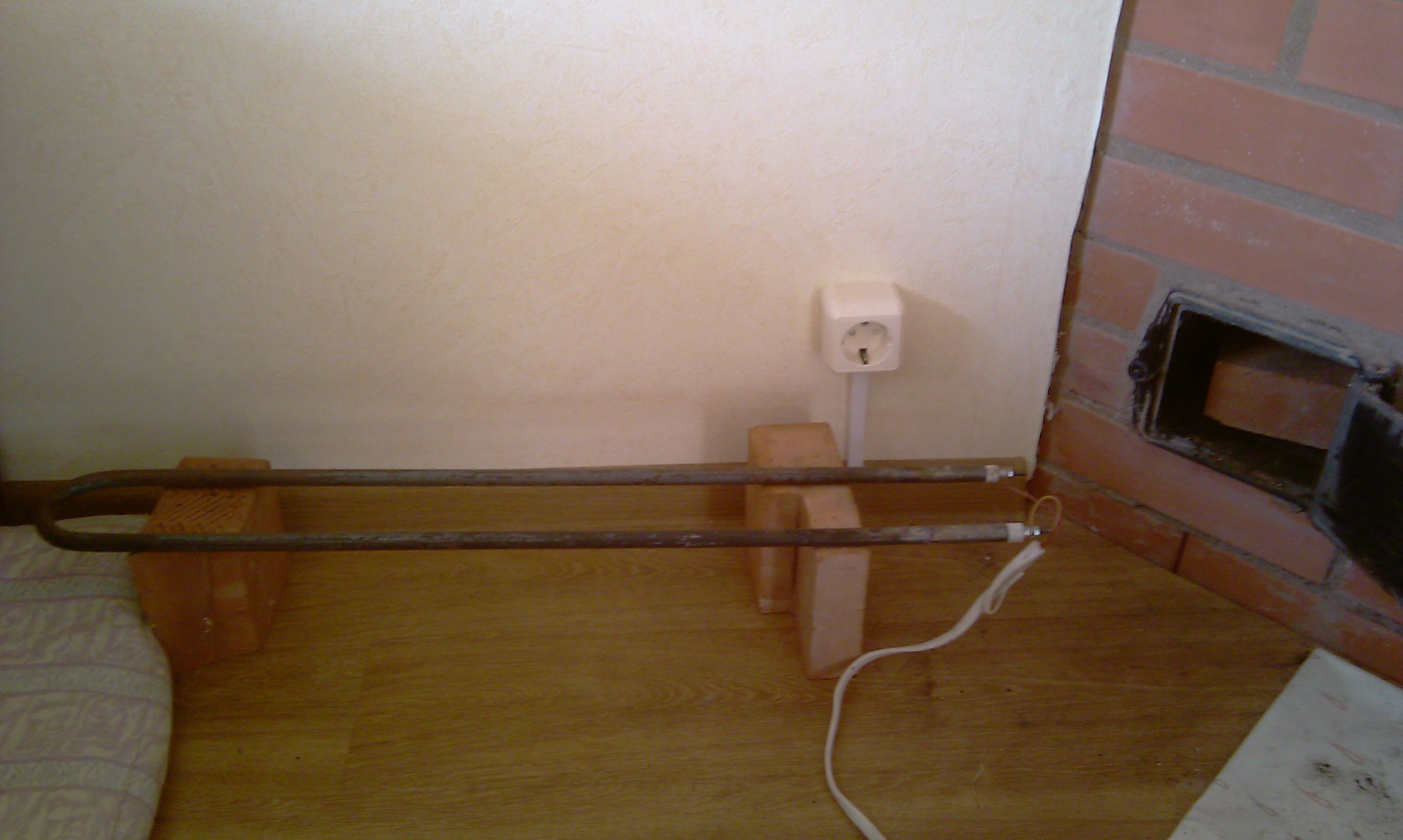

В большой печи со стороны топливника - прочистная дверца – умещается ТЭН на 1 кВт.

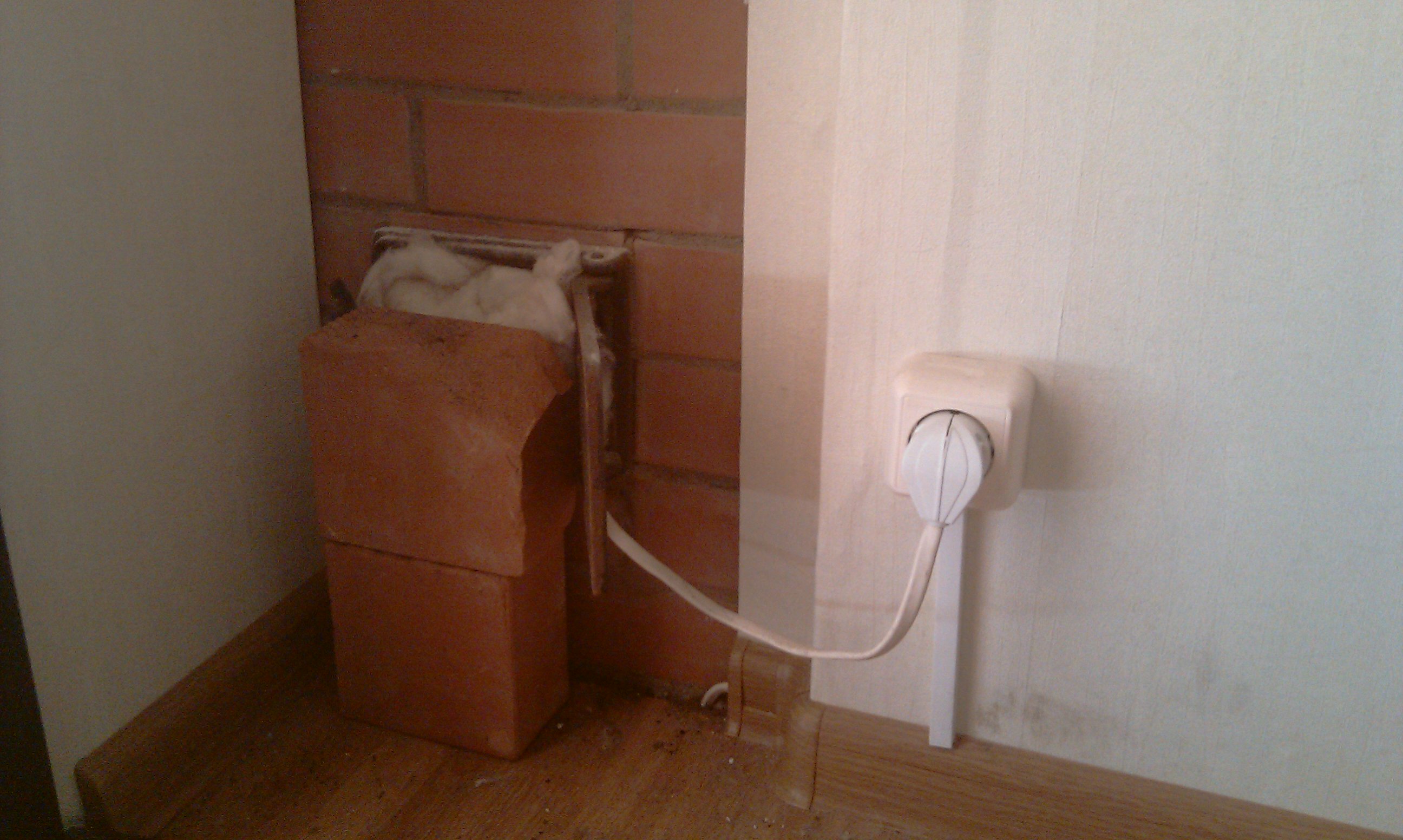

В кухонной печи (нижний правый угол) - так же прочистная дверца и в неё ставится ТЭН на 0,5 кВт.
В итоге, ночью на рабочей неделе греем электричеством, что весьма экономично, а в выходные можно и дровишками подтопить, посидеть у камина…
ТЭН это обычный электронагреватель, недорогой и доступный. ТЭНы выпускаются разных форм и мощности. Поэтому подобрать подходящий будет не трудно.

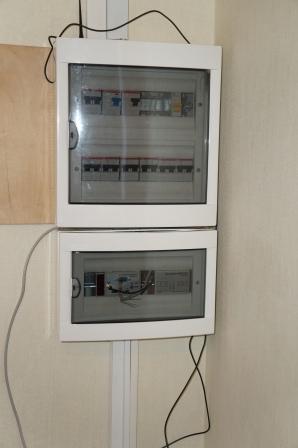

К обоим ТЭНам сделана отдельная проводка, через отдельный автомат. В нижней коробке смонтирован блок СМС-управления с блоком питания.
Электронная начинка на базе модуля BM8039D «Гардиан» была выбрана самостоятельно, мы только немного помогли с настройками.
Из «железа» нам понадобились:
- BM8039D «Гардиан» основной блок - 1 шт.
- BM8070D силовое реле 16А - 1 шт.
- BM8079D блок питания - 1 шт.
- NM18B20 комплект из 2-х термодатчиков - 1 шт.
- Программируемый таймер ИЕК - 1 шт.
Монтажная коробка, немного проводов, в том числе компьютерная «витая пара» для подключения датчиков температуры. Чтобы сэкономить, обошлись без модуля расширения – датчики температуры подключили к разъему DB9 на передней панели ВМ8039D. Общая мощность ТЭНов 1,5 кВт, то есть примерно 7А по току, поэтому мощное реле BM8070D - одно. Данную нагрузку оно выдержит c двукратным запасом.
Логика работы такая:
2 датчика температуры, на которых организованы два термостата:
- «рабочий» – следит за нагревом помещения в ночное время до температуры 20ОС
- «аварийный» – в любое время суток не дает температуре опуститься ниже 8ОС, мало ли какие морозы могут случиться...
Цифровой таймер настроен на включение по рабочим дням с 23-00 вечера до 7-00 утра.
В ночное время включается «рабочий» термостат. Он греет до 20ОС или до 7-00 утра, в зависимости от того что быстрее наступит. Дальше всё выключено, печь остывает, отдавая тепло. В 23-00 опять включится «рабочий» термостат и процесс повторится. Так работает система, если тепла, запасенного ночью, хватает до следующей ночи.
Если же температура в доме в дневное время опустится ниже 8ОС (сильный мороз на улице) – независимо от времени включится «аварийный термостат» и от +8ОС нагреет дом до +12 ОС. Затем выключится, для экономии. По принципу: замерзнуть не дам, но и на дорогом электричестве долго работать не буду!
Понятно, что для каждого дома можно подобрать свои настройки температур исходя из инерционности отопления, климатических условий и т.д.
И что важно – хозяин всегда имеет возможность получить СМС сообщения о состоянии дома, с помощью тех же СМС можно включить отопление принудительно, в случае необходимости.

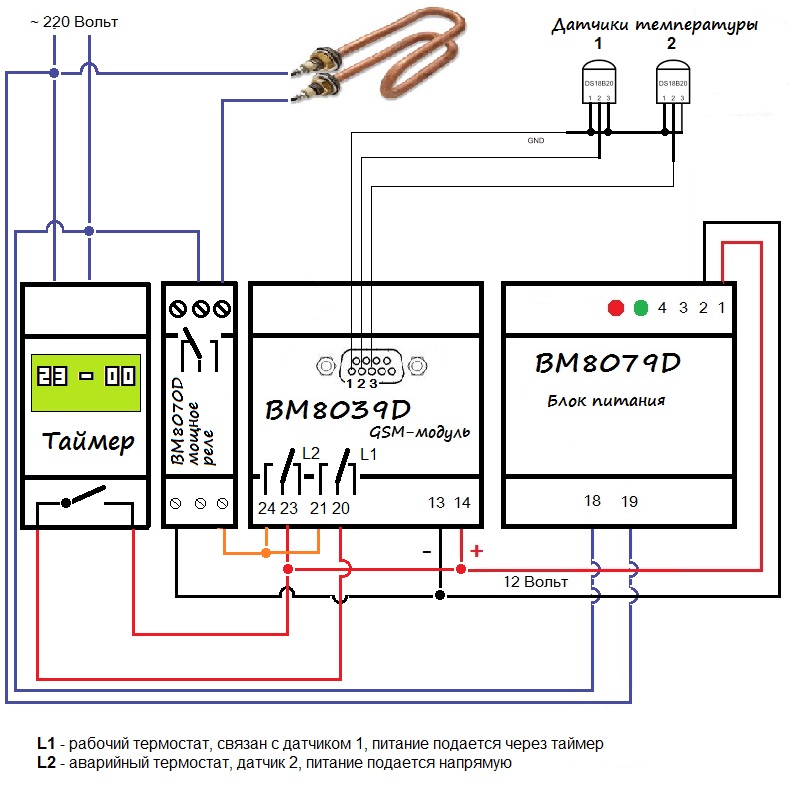

Электрическая схема получилась такая:
Из схемы видно, что рабочий термостат L1 может подать напряжение на реле нагревателя только когда сработал ночной таймер. Напряжения с авариного термостата подается напрямую, то есть он сработает в любое время суток. Настройки модуля в прилагаемой бесплатной программе просты и наглядны. Файл с примером можно скачать с нашего сайта.

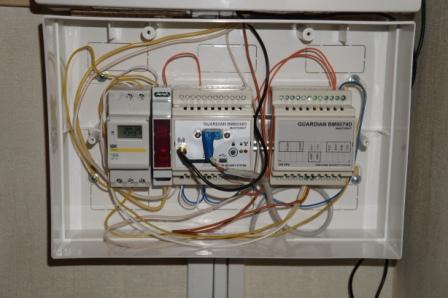

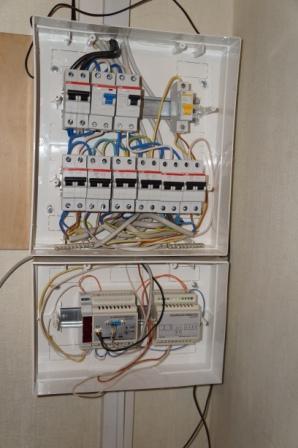

Собранная конструкция выглядит так:
И в завершение некоторые выводы:
- Для сборки и установки такой системы не надо быть дипломированным электронщиком, достаточно здравого смысла и навыков домашнего мастера.
- Для владельцев «Гардиана», повод доработать свои системы под «ночной» тариф! Изначально, в модуле BM8039D нет часов реального времен, но они могут быть подключены, как внешний блок. Можно использовать таймер из статьи, а можно использовать и более гибкие программируемые таймеры, для составления сложных расписаний работы. Например, наши 4-х канальные часы реального времени MP350.
- По сути, мы сделали систему, которая может управлять любым накопителем тепла, будь то печь или куб с водой, бойлер, да и просто сам дом может ночью запасать тепло.
- В данной системе задействована лишь малая часть возможностей Системы СМС-управления «Гардиан», например мы не рассматривали охранных возможностей, а они есть!
PS: По поводу печей.
Вот ссылки на печном форуме, где выложены обе печи:
Это малая 2х4 кухонная и задняя часть отапливает санузел http://forum.stovemaster.ru/viewtopic.php?t=7533 .
Основная печь 4х4 с камином http://forum.stovemaster.ru/viewtopic.php?t=7721 .
Приглашаем мастеров с идеями, сомневающихся в своих силах в части электроники – приходите, поможем решить вашу задачу.
Успехов!
