Электронные компоненты. Часть 1

Компания Мастер Кит славится своими наборами для самостоятельной сборки и готовыми модулями для использования в DIY разработках. Спектр устройств, предлагаемых на сайте компании, достаточно широк и охватывает практически все области любительский (и не только) электроники.

Команда Мастер Кит создает электронные устройства для всех, кто может собрать и установить их своими руками. В большинстве случаев эти устройства имеют полезный в быту функционал. Наборы, блоки и модули предназначены для применения дома, на даче, на садовом участке, в обучении и развлечениях. Продукция Мастер Кит – это высокотехнологичные устройства, помогающие человеку в быту. Они как нельзя лучше демонстрируют то, что будущее уже наступило, и новые технологии служат нам не только в промышленности, но и дома.

Товары и решения Мастер Кит можно использовать для домашней автоматизации, звуковоспроизводящей аппаратуры, беспроводных решений, автомобилей, систем «умный дом» и многого другого.

Мастер Кит заслуженно гордится своим вкладом в будущее отечественной электроники. В ассортименте компании всегда есть детские наборы и конструкторы, обучающие сборке, пайке и настройке электронных устройств. В состав таких наборов входят всё необходимое: резисторы, конденсаторы, программируемые микроконтроллеры и печатные брошюры – этого достаточно, чтобы постичь азы и создать своё первое электронное устройство.

Но что делать, если компонент из набора утерян или вышел из строя? Или в результате творческих раздумий внезапно понимаешь, что если бы в схему включить еще пару компонентов, то возможности модуля станут шире?

Мастер Кит поможет и в этом случае.

На сайте компании есть раздел «Компоненты», в котором можно найти необходимые для решения многих задач радиоэлектронные компоненты. Мы старались сформировать этот раздел так, чтобы и начинающий электронщик, и маститый радиолюбитель смоги найти деталь, необходимую именно сейчас, заказать и быстро получить недостающий резистор, диод или микроконтроллер.

В предлагаемом обзоре мы рассмотрим, какие же электронные компоненты можно заказать на сайте Мастер Кит. Надеемся, что обзор поможет вам лучше сориентироваться при выборе необходимой детали.

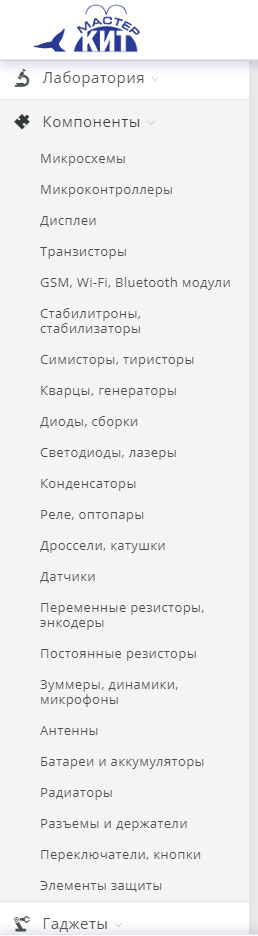

Итак, список компонентов по функциональному назначению можно увидеть в левой части сайта в основном меню. Если щелкнуть левой кнопкой мыши по слову «Компоненты», то вы увидите список, разделенный по категориям функционала предлагаемых радиодеталей:

Мастер Кит Электронные компоненты. Часть 1

Рассмотрим по порядку, что же входит в каждую категорию.



  1. Микросхемы

В эту категорию включены микросхемы для построения усилителей звуковой частоты (УМЗЧ), содержащие  на одном кристалле как предварительные усилители, так и оконечные усилители мощности, построенные по различным схемам и работающие в различных классах. Преимущества представленных в разделе микросхем — минимальное количество элементов обвязки и, соответственно, малые габариты разрабатываемых на их основе устройств.

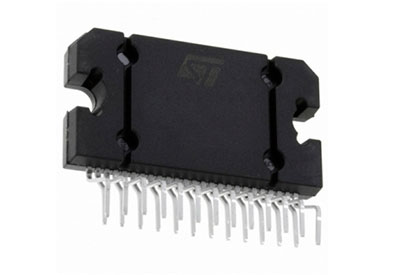

Примером таких микросхем могут служить микросхема TDA7850A, представляющая собой  четырехканальный УЗМЧ класса АВ с мощностью 85 ватт на канал при нагрузке 2 ома. Питание однополярное, 8…18 вольт. На основе такой микросхемы можно построить прекрасный автомобильный усилитель, удовлетворяющий самым высоким требованиям.

Мастер Кит Электронные компоненты. Часть 1 микросхема TDA7850A

  1. Микроконтроллеры

Микроконтроллер – это микросхема, предназначенная для управления электронными устройствами. Типичный микроконтроллер сочетает в одном кристалле функции процессора и периферийных устройств, содержит оперативное запоминающее устройство (ОЗУ) и (или) постоянное запоминающее устройство (ПЗУ). По сути, это однокристальный компьютер, способный выполнять относительно простые задачи. Микроконтроллер отличается от микропроцессора интегрированными в микросхему устройствами ввода-вывода, таймерами и другими периферийными устройствами.

Использование в современном микроконтроллере достаточного мощного вычислительного устройства с широкими возможностями, обширной периферии со стандартными интерфейсами ввода-вывода, значительно снижает размеры, энергопотребление и стоимость построенных на его базе устройств.

Микроконтроллеры используются при управлении различными устройствами и их отдельными блоками: индикаторами, измерительными приборами, приборами для дома (устройства защиты, коммутации, термометры), металлоискателями, различными игрушками, роботами и т.п. Большинство бытовых приборов также имеют схемы управления на микроконтроллере.

Во многих устройствах, предлагаемых компанией Мастер Кит, также используются микроконтроллеры.

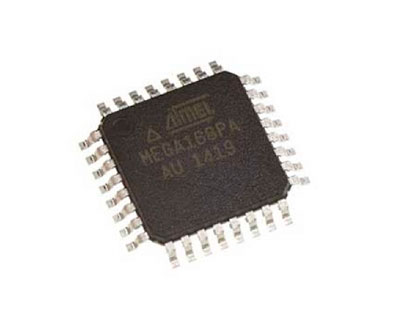

Ярким примером может служить микросхема ATMEGA168PA-AU, которая является основой трех модулей, имеющих одно схемотехническое решение, и отличающихся только встроенным микропрограммным обеспечением – серия модулей MP8037.

Мастер Кит Электронные компоненты. Часть 1 микросхема ATMEGA168PA-AU

  1. Дисплеи

В этом разделе представлены светодиодные и LCD-дисплеи (дисплеи на жидких кристаллах), наиболее часто используемые для индикации каких-либо величин при самостоятельном конструировании электронных устройств.

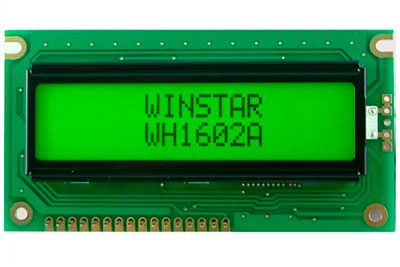

Примером может послужить LCD дисплей WH1602A-YGH-CTK# фирмы WINSTAR, ставший стандартом для многих разработок.

Мастер Кит Электронные компоненты. Часть 1 LCD дисплей WH1602A-YGH-CTK WINSTAR

  1. Транзисторы

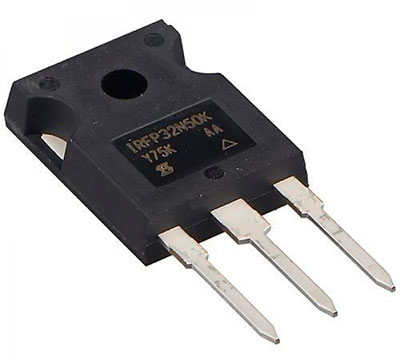

Какая разработка электронного устройства обходится без транзистора? В разделе «Транзисторы» вы сможете найти биполярные и полевые транзисторы, часто применяемые при разработке и ремонте электронных устройств. Пример - силовой MOSFET  транзистор IRFP32N50KPBF.

Мастер Кит Электронные компоненты. Часть 1 силовой MOSFET  транзистор IRFP32N50KPBF

  1. GSM, Wi-Fi, Bluetooth модули

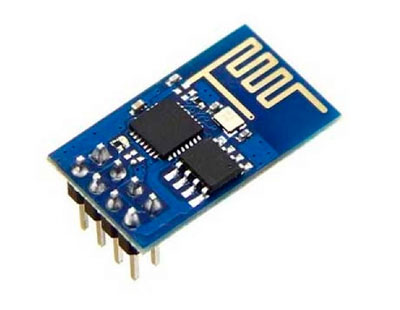

В этом разделе можно приобрести, например, Wi-Fi модуль ESP8266, который произвел в свое время революцию в интернете вещей из-за своей низкой стоимости и широких функциональных возможностей. Модуль используется, например, в интернет-реле с термометром MP3504, и может послужить заменой при выходе его из строя.

Мастер Кит Электронные компоненты. Часть 1 Wi-Fi модуль ESP8266

  1. Стабилитроны, стабилизаторы

Стабилитрон или диод Зенера - это полупроводниковый диод с уникальными свойствами. Если обычный полупроводник при обратном включении является изолятором, то он выполняет эту функцию до определенного роста величины приложенного напряжения, после чего происходит лавинообразный обратимый пробой. При дальнейшем увеличении протекающего через стабилитрон обратного тока напряжение продолжает оставаться постоянным за счет пропорционального уменьшения сопротивления. В отличие от обычного диода, стабилитрон - это полупроводниковое устройство, у которого на вольт-амперной характеристике области электрического и теплового пробоя достаточно далеко расположены друг от друга.

Достоинством стабилитронов является высокий уровень стабилизации напряжения при широком диапазоне изменения рабочего тока, а также простые схемы подключения. Для стабилизации малого напряжения приборы включают в прямом направлении, и они начинают работать как обычные диоды.

Пожалуй, ни одна электронная плата не обходится сегодня хотя бы без одного источника стабильного постоянного напряжения. И очень часто именно линейные стабилизаторы напряжения в виде микросхем служат в качестве таких источников. Данные микросхемы строятся на основе полевых или биполярных транзисторов, непрерывно работающих в активном режиме. Кроме регулирующего транзистора, на кристалле микросхемы линейного стабилизатора установлена еще и схема управления им.

Линейный стабилизатор представляет собой делитель напряжения, на вход которого подаётся входное (нестабильное) напряжение, а выходное (стабилизированное) напряжение снимается с нижнего плеча делителя. Стабилизация осуществляется путём изменения сопротивления одного из плеч делителя: сопротивление постоянно поддерживается таким, чтобы напряжение на выходе стабилизатора находилось в установленных пределах. Преимущество линейного стабилизатора — простота, отсутствие помех и небольшое количество используемых деталей. Недостаток - низкий кпд. Микросхемы (ИМС) линейных стабилизаторов напряжения очень удобны для применения в различных схемотехнических проектах, не требующих высоких КПД и больших мощностей. В отличие от выпрямителя с трансформатором, у которого напряжение так или иначе зависит от тока нагрузки и может немного колебаться по разным причинам, интегральная микросхема - стабилизатор способна дать постоянное напряжение в точно определенном диапазоне токов нагрузки.

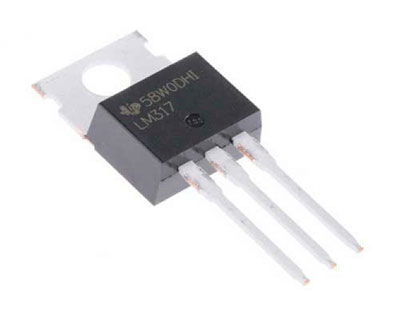

В качестве примера приведем знаменитый стабилизатор серии LM – линейный стабилизатор LM317, имеющий входной напряжение от 0 до 40 вольт, а стабилизированное выходное – от 1,25 до 37 вольт при максимальном выходном токе 1,5 ампера.

Мастер Кит Электронные компоненты. Часть 1 линейный стабилизатор LM317

  1. Симисторы, тиристоры

Тиристор — электронный компонент, изготовленный на основе полупроводниковых материалов, может состоять из трёх или более p-n-переходов и имеет два устойчивых состояния: закрытое (низкая проводимость), открытое (высокая проводимость).

Тиристоры могут проводить ток только в одном направлении, поэтому при установке их в цепи переменного тока, такая схема регулирует один полупериод сетевого напряжения. Для регулирования обоих полупериодов необходимо установить встречно-параллельно ещё один тиристор либо применить специальные схемы с использованием мощных диодов или диодных мостов. Все это усложняет схему, делает её громоздкой и ненадёжной. Вот для таких случаев и был изобретён симистор.

Главное отличие симисторов от тиристоров заключается в их способности пропускать ток в обоих направлениях. По сути, это два тиристора с общим управлением, подключённые встречно-параллельно.

Эти два электронных компонента широко используются для коммутации значительных токов при конструировании терморегуляторов, регуляторов оборотов электродвигателей, светомузыкальных устройств и т.п.

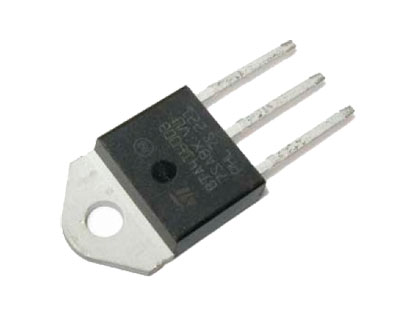

Пример - симистор BTA41-600BRG.

Мастер Кит Электронные компоненты. Часть 1 симистор BTA41-600BRG

  1. Кварцы, генераторы

Ни одни электронные часы, ни один радиопередатчик  не обходятся без кварцевого резонатора. Сочетание кварцевого резонатора со специальной микросхемой и батарейкой образуют так называемые часы реального времени, которые могут годами отсчитывать точное время для любого устройства, которому требуется такое время.

Мастер Кит Электронные компоненты. Часть 1 Сочетание кварцевого резонатора со специальной микросхемой и батарейкой образуют так называемые часы реального времени

  1. Диоды, сборки

В разделе представлены современные сильноточные выпрямительные мосты и распространенные маломощные и мощные диоды, используемые в электронной технике.

Для примера приведем 10-ти амперный диод 10А10, часто используемый, например, для защиты электронных устройств от переполюсовки напряжении питания.

Мастер Кит Электронные компоненты. Часть 1 10-ти амперный диод 10А10



Продолжение следует.



Все электронные компоненты, представленные на сайте компании Мастер Кит, вы можете заказать по стандартной схеме заказа – включив их в корзину. Далее следует оформление заказа, оплата и доставка. Все просто.

Каталог компании Мастер Кит постоянно пополняется, поэтому подписывайтесь на наши новости и будьте всегда в курсе новинок и специальных предложений.
