С помощью электронного стетоскопа NK134 возможно прослушивание и локализация шумов, возникающих в различных механических устройствах, например, в автомобильном двигателе. Стетоскоп также позволит установить источник постороннего шума, возникающего в жилом доме или другом помещении. К стетоскопу подключается чувствительный электретный микрофон и наушники, при желании можно подключить дополнительный внешний динамик с сопротивлением 8…16 Ом.





Технические характеристики

  • Напряжение питания устройства: 9 В
  • Размеры печатной платы: 46х28 мм



Общий вид стетоскопа представлен на рис.1, электрическая принципиальная схема – рис.2.

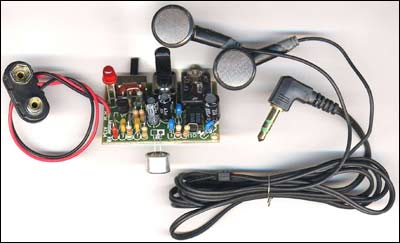

Общий вид электронного стетоскопа nk134

Рис.1. Общий вид электронного стетоскопа.



Схема электрическая принципиальная электронного стетоскопа nk134

Рис.2. Схема электрическая принципиальная.



Схема электронного стетоскопа представляет однокаскадный микрофонный усилитель, построенный на малошумящем транзисторе VT по схеме с общим эмиттером, регулятор уровня (R7) и интегрированный усилитель DA с необходимыми стандартными цепями коррекции R9, R10, C7, C9. Конденсаторы С2, С3 разделительные, С1, С5 и С8 фильтрующие по питанию. При включенном напряжении питания загорается красный светодиод VD, индицирующий работу устройства. Стетоскоп питается от стандартной батарейки типа `Крона`.

Все входящие в набор компоненты устанавливаются на печатной плате методом пайки. Для удобства монтажа на плате показано расположение элементов.

Для предотвращения отслаивания токопроводящих дорожек и перегрева элементов, время пайки одного контакта не должно превышать 2…3 с. Для работы используйте паяльник мощностью не более 25 Вт. Рекомендуется применять припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте).



Таблица 1. Перечень элементов, входящих в набор NK134.

  Позиция   Номинал   Кол.
  R1   10 кОм   1
  R2   100 кОм   1
  R3   22 кОм   1
  R4   2,7 кОм   2
  R5, R6   680 кОм   2
  R7   50 кОм   1
  R8   6,8 кОм   1
  R9   3 кОм   1
  R10   75 кОм   1
  C1   47 мкФ/16...50 В   1
  C2, C4   0,22 мкФ   2
  C3, C6, C7, C9     0,1 мкФ   4
  C5   4,7 мкФ/16...50 В   1
  C8   100 мкФ/16...50 В   1
  VD   Светодиод красный, 5 мм     1
  VT   BC548   1
  DA   MC34119P   1
  MIC   Электретный микрофон   1
  Earphone JACK   Разъем для наушника   1
  SW   Сдвиговый переключатель     1
  Разъем батареи   -   1
  Наушники   -   1
  Socket DIP8   Панель для микросхемы   1
  A134   Печатная плата 46х28 мм   1

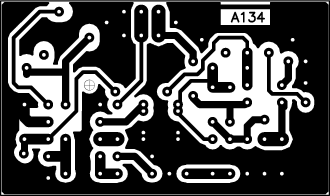

Внешний вид печатной платы электронного стетоскопа nk134

Рис.3. Внешний вид печатной платы.



Монтажная схема электронного стетоскопа nk134

Рис.4. Монтажная схема.



Рис. 5 и 6. Цоколевка элементов.



Порядок сборки

  • проверьте комплектность набора согласно перечню элементов (табл.1);
  • изготовьте и установите перемычки J1…J3;
  • отформуйте выводы компонентов и установите их на плате, в соответствии с монтажной схемой (рис.5);
  • установите на плату панель микросхемы, выключатель питания SW, переменный резистор R7, разъем для наушника Earphone JACK, микрофон MIC;
  • аккуратно вставьте микросхему в панельку;
  • подключите разъем батареи, причем красный провод к контакту Х1, а черный к Х4;
  • проверьте правильность монтажа;
  • подключите наушники к разъему;
  • включите питание.

Переменным резистором R7 установите необходимую чувствительность стетоскопа.



Материал опубликован в журнале Левша 2005`06.
