Предлагаем вашему вниманию комплект устройств из каталога компании Мастер Кит, который состоит из двух наборов для самостоятельной сборки:

- оконечный усилитель низкой частоты NM0101;

- индикатор выходной мощности NM0107.



Рис.1

Комплект рассчитан на любителей электроники, которые хотят освоить или улучшить навыки пайки несложных электронных устройств, а также на всех, кто желает сконструировать высококачественное звуковоспроизводящее устройство из самостоятельно собранных блоков. Причем устройство может быть монофоническим, как, например сабвуфер; стереофоническим, трех-, четырех- и многоканальным. Потребуется один комплект на каждый канал. При этом наряду с получаемой в каждом канале выходной мощностью 100 Вт, с помощью индикатора можно будет визуально наблюдать в режиме реального времени текущий уровень выходной мощности.

Как известно, индикаторами выходной мощности принято оснащать высококачественную звуковую аппаратуру. Такие индикаторы позволяют более точно, чем на слух, настроить усиление каналов; подобрать такую выходную мощность, которая не повредит акустические системы; оценить пиковые значения мощности в воспроизводимой фонограмме. Все это позволяет получить отличный, качественный звук в домашнем кинотеатре или системе звукоусиления в автомобиле.

Формат наборов для сборки с готовыми печатными платами и полным комплектом необходимых электронных компонентов позволит избежать походов в магазины радиодеталей за недостающими компонентами, а подробная инструкция и разметка на платах поможет править собрать устройства, которые при правильной сборке начинают работать сразу и не требуют настройки. Этому способствуют грамотно выбранные схемотехнические решения и качественные, современные элементы и микросхемы. В инструкциях приведены принципиальные и монтажные схемы, которые будут полезны для изучения принципа работы собираемых устройств, способов монтажа и настройки. Для сборки вам потребуется паяльник мощностью не более 40 Вт; припой, желательно с каналом флюса; радиотехнические бокорезы или кусачки; пинцет; мультиметр (желательно).

Оконечный усилитель низкой частоты NM0101 имеет следующие технические характеристики:

Номинальная выходная мощность, Вт100 (при сопротивлении нагрузки 4 Ом)
Коэффициент нелинейных искажений, %0,04
Диапазон воспроизводимых частот, Гц10...30000
Чувствительность при номинальной выходной мощности, В1,2
Входное сопротивление, кОм22
Напряжение питания (двухполярное), В35

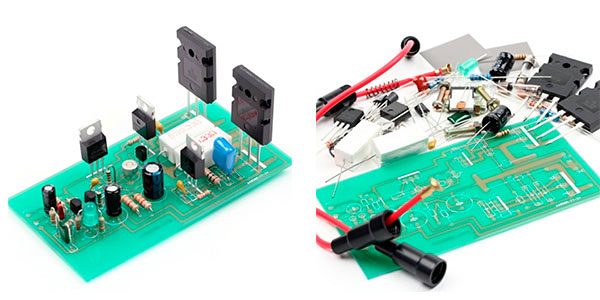

Рис.2

Мастер Кит Комплект NM0101 + NM0107

Данный оконечный усилитель, дополненный предварительным усилителем и блоком питания, может быть использован при построении усилителей низкой частоты и усилительных систем различной сложности.

Набор включает в себя более 50 электронных компонентов и печатную плату.

Усилитель мощности предназначен для передачи в нагрузку максимальной мощности полезного сигнала при минимальном уровне нелинейных и частотных искажений. Для получения максимального качества воспроизведения, нагрузка подключается к усилителю без разделительного конденсатора. Такое подключение требует поддержания нулевого потенциала на выходе усилителя относительно общего провода. В противном случае, через нагрузку будет протекать постоянный ток, что может привести к выходу из строя как нагрузки, так и выходного каскада усилителя. Для выполнения данной задачи усилитель охвачен глубокой отрицательной обратной связью. Дифференциальный каскад на транзисторах сравнивает напряжение на выходе усилителя с нулевым потенциалом общего провода. Если на выходе усилителя появляется напряжение отличное от нуля, на выходе дифференциального каскада появляется корректирующий сигнал, который усиливается последующими каскадами и подается в противофазе на выход усилителя. Ток покоя выходного каскада можно корректировать подстроечным резистором.

На транзисторы выходного каскада усилителя рекомендуется установить радиаторы, поскольку большая выходная мощность может привести к перегреву и выходу из строя этих транзисторов. Транзисторы — усилители тока так же рекомендуется установить на небольшие радиаторы, площадью 8-10 кв.см для облегчения их теплового режима работы.
Настройка усилителя сводится к установке тока покоя выходного каскада с помощью мультиметра.



Основные технические характеристики набора для сборки индикатора выходной мощности УНЧ NM0107:

Количество отображаемых градаций мощности10
Минимальная величина отображаемого сигнала, дБ 27
Максимальная величина отображаемого сигнала, дБ 0
Напряжение питания, В12
Потребляемый ток в режиме молчания, мА10
Входное сопротивление, кОм100
Габаритные размеры, мм45х55

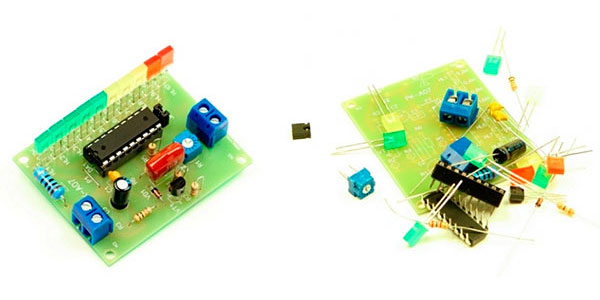

Рис.3

Мастер Кит Комплект NM0101 + NM0107

Индикатор предназначен для совместной работы с оконечными усилителями мощности с максимальной выходной мощностью до 100 Вт и сопротивлением нагрузки 4-8 Ом. Индикатор позволяет визуально оценить выходную мощность усилителя во время его работы.

Индикатор выполнен на специализированной микросхеме LM3915N, которая представляет собой светодиодный драйвер с внутренним буферным усилителем, компаратором и источником опорного напряжения. Принцип работы микросхемы основан на сравнении величины входного сигнала с внутренним источником опорного напряжения. Для расширения диапазона входных напряжений микросхема оснащена программируемым делителем. Схема также включает в себя пиковый детектор, который позволяет повысить точность измерения входного сигнала и предотвратить мерцание светодиодов при переходных значениях величины сигнала. Чувствительность индикатора можно подстраивать резистором, учитывая, таким образом, сопротивление нагрузки УНЧ. Устройство имеет два режима работы  - точка или линейка, которые можно выбирать с помощью джампера, установленного на плате. В первом случае величина входного сигнала отображается одним светодиодом, во втором случае микросхема формирует светящийся столбик из светодиодов.

Набор включает в себя около 30 электронных компонентов и печатную плату.

Приобретение электронных устройств компании Мастер Кит комплектами позволяет экономить на покупках, поскольку стоимость комплекта ниже, чем сумма его слагаемых. Ознакомьтесь со всеми комплектами, предлагаемыми компанией. Для этого зайдите на первую страницу сайта masterkit.ru и раскройте список «Комплекты» слева в меню сайта.

Перечень комплектов постоянно пополняется, поэтому рекомендуем вам подписаться на наши новости и быть всегда в курсе новинок и специальных предложения на сайте компании Мастер Кит.
