Laurent-5 / 5G - переключение реле по нажатию кнопки

Рассмотрим решение следующей практической задачи при помощи модулей Laurent-5 / Laurent-5G:


К дискретному входу IN_1 подключена звонковая кнопка. Необходимо при первом нажатии на кнопку включать реле RELE_1, при следующем нажатии выключать RELE_1. Проще говоря, менять состояние реле на противоположное при сработке INPUTа.

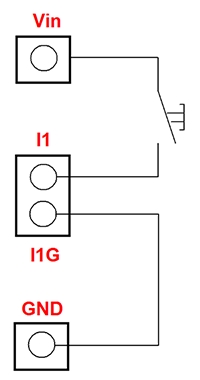

Для начала подключим аппаратуру. Кнопка, как указано в ТЗ, будет подключена к входной оптоизолированной линии IN_1. Соединяем "земли" GND и "изолированную" I1G. Теперь если кнопку нажать, через нее потечет ток от, например, входного источника питания (клемма Vin). Можно так же подключить к клемме +5V. В итоге, на входе линии IN_1 будет напряжение. Если кнопку отпустить - сигнала нет.

 Мастер Кит Laurent-5 / 5G - переключение реле по нажатию кнопки

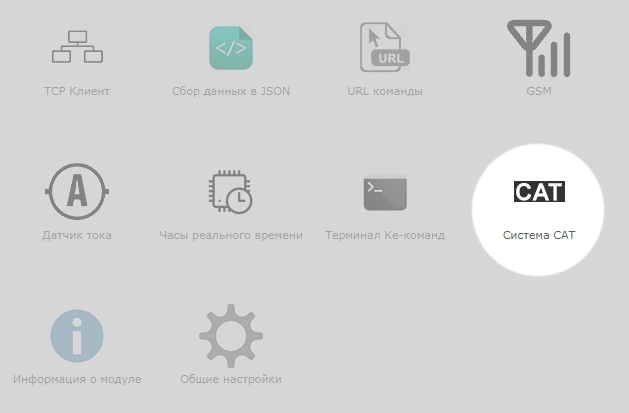

Непосредственно задачу автоматики решим с помощью одного CAT события (программируемая логика). Заходим в раздел CAT через WEB интерфейс.



Мастер Кит Laurent-5 / 5G - переключение реле по нажатию кнопки

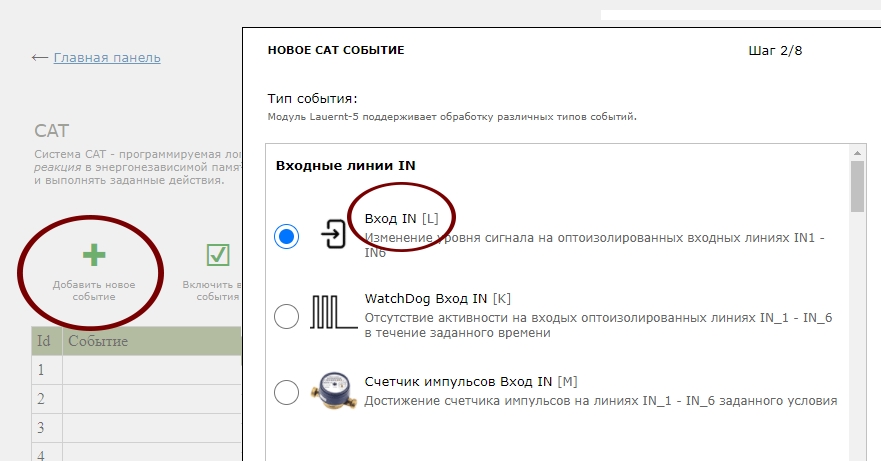

Теперь сформируем правило CAT по изменению уровня сигнала на входной оптоизолированной линии:

 Мастер Кит Laurent-5 / 5G - переключение реле по нажатию кнопки

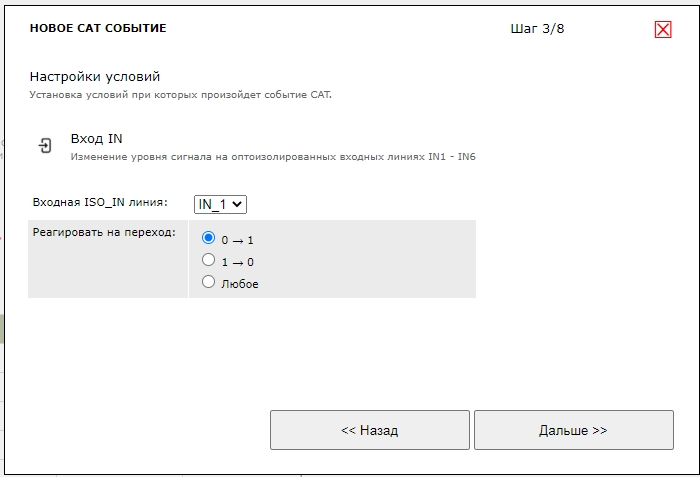

Выбираем IN_1 (вход к которому подключена кнопка) и тип события - при изменении уровня сигнала с низкого на высокий (нажатие кнопки). При желании, можно анализировать событие отпускания кнопки или даже оба сразу.

Мастер Кит Laurent-5 / 5G - переключение реле по нажатию кнопки

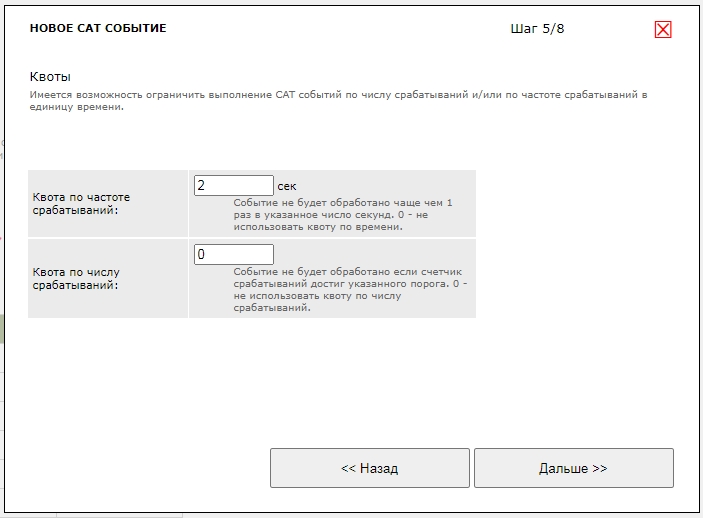

Настройки квот можно оставить по умолчанию, а можно, например, как показано на рисунке ниже добавить ограничение (квота по частоте) - событие будет срабатывать не чаще чем раз в 2 секунды (некая защита от слишком частых нажатий пользователя на кнопку).

 Мастер Кит Laurent-5 / 5G - переключение реле по нажатию кнопки

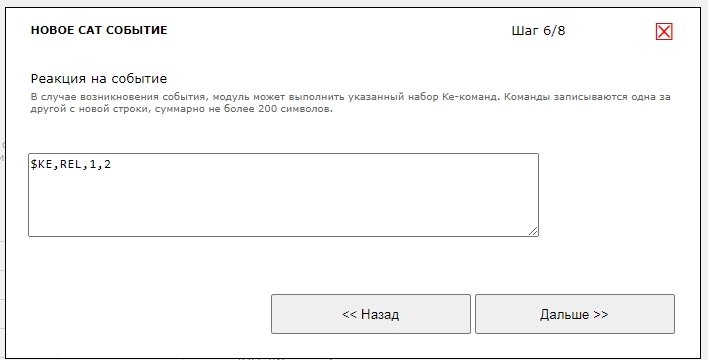

Теперь реакция - задаем ее в виде списка Ke-команд. В частности, будем переключать каждый раз состояние 1-ого реле с помощью команды $KE,REL,1,2. В данном случае параметр '1' - номер реле (RELE_1), '2' - указание переключить реле (соответственно, 0 - выключить 1 - включить). См. подробное описание команды $KE,REL в документации.


Полный список всех Ke-команд поддерживаемых модулем можно найти в соответствующем документе Описание Ke-команд управления

Мастер Кит Laurent-5 / 5G - переключение реле по нажатию кнопки

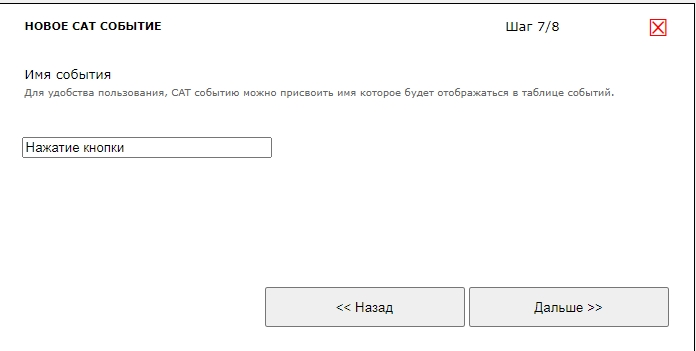

На последнем шаге можно дать удобное текстовое имя событию.

 Мастер Кит Laurent-5 / 5G - переключение реле по нажатию кнопки

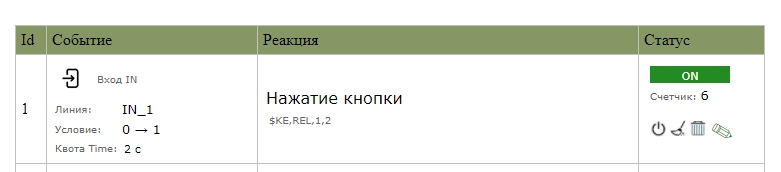

После создания события оно появляется в списке в выключенном состоянии. Его следует включить с помощью соответствующей иконки.

 Мастер Кит Laurent-5 / 5G - переключение реле по нажатию кнопки


Теперь при каждом нажатии кнопки (не чаще чем раз в 2 сек) реле RELE_1 будет переключать свое состояние (чередовать ON / OFF).
