Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором

Компания Мастер Кит традиционно предлагает различные регуляторы мощности – как постоянного, так и переменного тока. Подавляющее число этих регуляторов, как собранных, так и предназначенных для самостоятельной сборки, выпускаются в бескорпусном варианте.

Сегодня мы рады предложить вам регулятор мощности в аккуратном металлическом корпусе.

Регулятор MK067M предназначен для управления мощностью, отдаваемой в  нагрузку до 4000 Вт в цепях переменного тока с напряжением 220 В. Устройство построено на базе мощного симистора BTA41600. С его помощью можно в широких пределах регулировать потребляемую мощность в электронагревательных и осветительных приборах, коллекторных электродвигателях переменного тока и т.п. Регулятор использует принцип фазового управления мощностью переменного тока.

Основные технические характеристики:

Диапазон напряжения (В):210 ... 250
Тип питания: переменный ток:переменный ток
Мощность подключаемой нагрузки, максимальная (Вт): 4000
 Габариты модуля, мм: 85х40х60
 Вес, г: 48



Особенности регулятора:

  • плавная регулировка во всем диапазоне мощности;
  • широкий диапазон рабочего напряжения;
  • металлический корпус;
  • эффективный радиатор;
  • компактное исполнение.

Рассмотрим регулятор поближе. На фото 1-4 представлен внешний вид устройства в различных ракурсах, с установленной крышкой и без нее. Видно, что регулятор собран достаточно добротно, а передняя панель с переменным резистором позволяет устанавливать устройство в щитки и приборные панели.



Внешний вид

Мастер Кит Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором мастер кит, регулятор мощности MK067M 220В / 4 кВт в корпусе с радиатором



Мастер Кит Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором мастер кит, регулятор мощности MK067M 220В / 4 кВт в корпусе с радиатором



Мастер Кит Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором мастер кит, регулятор мощности MK067M 220В / 4 кВт в корпусе с радиатором



Мастер Кит Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором мастер кит, регулятор мощности MK067M 220В / 4 кВт в корпусе с радиатором

Входные и выходные винтовые клеммы промаркированы и рассчитаны на максимальную мощность. Ручка регулятора снабжена цифровой шкалой и промаркирована от 0 до 100%. Переменный резистор имеет весьма плавный ход, а его выключатель включается приблизительно на 10-12% мощности.

Регулятор снабжен легкозаменяемым плавким предохранителем на 20А, установленным внутри корпуса. Проводники печатной платы, по которым протекает регулируемый ток, имеют достаточную ширину для такого тока. Монтаж аккуратный, флюс смыт.

Вид внутри

 Мастер Кит Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором мастер кит, регулятор мощности MK067M 220В / 4 кВт в корпусе с радиатором обзор



Мастер Кит Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором мастер кит, регулятор мощности MK067M 220В / 4 кВт в корпусе с радиатором обзор







Применение мощного симистора, работающего при высоких температурах, позволило уменьшить размеры радиатора, что, соответственно, привело к уменьшению размера всего устройства в целом.

Для проверки регулятора мощности возьмем для начала осветительный прожектор на галогеновой лампе мощностью около 450 Вт. Следующие фотографии иллюстрируют регулирование мощности, подаваемой на прожектор. Мощность будем измерять с помощью измерителя, включаемого между выходом регулятора и нагрузкой. Субъективно, изменение световой отдачи прожектора происходит очень плавно во всем диапазоне регулировки от 10 до 100%.



Прожектор

Мастер Кит Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором мастер кит, регулятор мощности MK067M 220В / 4 кВт в корпусе с радиатором тест

 Мастер Кит Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором мастер кит, регулятор мощности MK067M 220В / 4 кВт в корпусе с радиатором тест

Мастер Кит Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором мастер кит, регулятор мощности MK067M 220В / 4 кВт в корпусе с радиатором тест

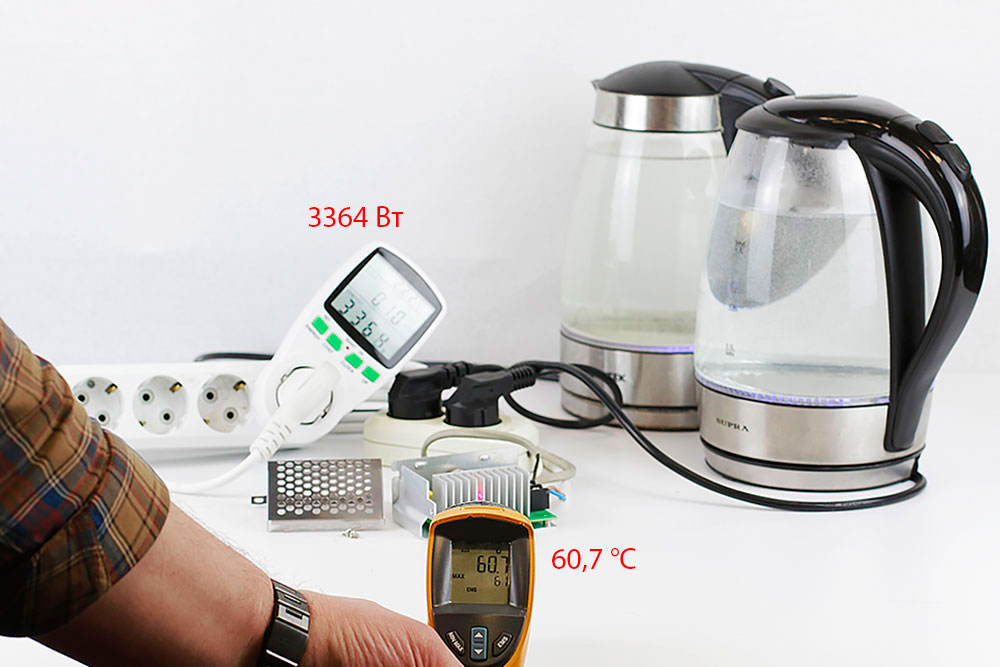

Для испытания прибора на мощности, близкой к максимальной, в качестве нагрузки будем использовать два имеющихся в офисе чайника приблизительно по 1700 Вт каждый.

Установим регулятор на 100% мощности и через некоторое время (приблизительно 7 мин. после включения обоих чайников, пока вода не закипела) измерим пирометром температуру радиатора – она поднялась чуть выше 60 градусов, что вполне приемлемо. При эксплуатации прибора следует учитывать, что его не стоит нагружать максимальным током, а иметь запас хотя бы 1/4 от максимума 20А, то есть 15А. При установке на регулятор радиатора больших размеров ток можно увеличить до максимума.

По результатам наших испытаний можно сделать вывод о пригодности регулятора мощности MK067M для достаточно широкого применения в быту, там, где необходимо небольшое устройство для плавной регулировки мощности переменного тока напряжением до 4000 Вт.



Чайники

Мастер Кит Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором мастер кит, регулятор мощности MK067M 220В / 4 кВт в корпусе с радиатором испытание нагрузкой

Мастер Кит Обзор регулятора мощности MK067M (220В / 4 кВт) в корпусе с радиатором мастер кит, регулятор мощности MK067M 220В / 4 кВт в корпусе с радиатором испытание нагрузкой
