По случаю приобрел старую магнитолу «Вайва» производства 60-х годов прошлого века и решил ее немного реставрировать. Коллекционером винтажной аппаратуры не являюсь, а просто интересуюсь радиоприемниками. Поэтому при реставрации подобной аппаратуры с одной стороны применяю принцип «не навреди» - то есть стараюсь без необходимости не менять внешний вид и вмешиваться в конструкцию, но с другой стороны не пытаюсь полностью восстановить аппарат если это сопряжено с чрезмерными временными и материальными затратами. Также хотелось бы не только восстановить приемник, но и дать ему «вторую жизнь» в виде возможности повседневного использования.

Главной проблемой при использовании винтажных приемников в современных условиях является практическое отсутствие источника сигнала для повседневного прослушивания ввиду ухода вещания в диапазон FM. Посёрфить на КВ конечно можно и сейчас, но главным сигналом для повседневного прослушивания подобных приемников ранее были передачи мощных радиостанций на ДВ, СВ и УКВ. Особенно в этом смысле хочется отметить закрытую ныне мощнейшую  радиостанцию мира, вещавшую в диапазоне ДВ из подмосковного города Талдом. Прием на УКВ конечно был более качественным, но особенности конструкции приемников не обеспечивали устойчивого приема ввиду отсутствия автоподстройки частоты гетеродина (приемник на УКВ приходилось постоянно подстраивать). Поэтому вариант с перестройкой блока УКВ на FM или установка конвертера не рассматривались.

Оптимальным вариантом представляется использование при восстановлении старого приемника внешнего блока FM модуля и подключение его на штатный линейный вход УНЧ. В качестве такого блока использовал FM модуль МР3510 (в принципе подойду также модули MP3503DAI, MP2898BT, MP1089). Модуль  МР3510 выбран исходя из следующих предпосылок: он начинает работать сразу при подаче питания, запитать его можно черед разъем микро USB от обычного блока питания 5 вольт, снять сигнал можно со стандартного разъема для наушников. Недостатком является отсутствие корпуса модуля и памяти для преднастроенных радиостанций.

Итак, немного о реставрации магнитолы:

Изначально в ней вышел из строя магнитофон по причине износа пассиков, был неисправен блок настройки на УКВ, отсутствовал один и был неисправен другой динамик их четырех, не действовал оптический индикатор настройки. Все остальное было исправно – радиотракт и УНЧ прекрасно работали. Неисправности были в целом устранены – кроме восстановления магнитофона (остался для мебели) и настройки блока УКВ. Магнитофон не восстанавливался по причине отсутствия магнитофонных записей, а настройка УКВ, как было указано выше, ввиду его практической бесполезности. Контакты были почищены средством Контакт 60 и смазаны. Механизм переключения и механика смазаны силиконовой смазкой. Пыль по возможности предварительно удалена пылесосом. Для уменьшения фона в блок питания магнитолы был установлен дополнительный конденсатор на 470 мкф.

Модуль  МР3510 размещен в магнитофонном отсеке и присоединен к плате УНЧ магнитолы кабелем от разъема наушников на колодку сигнала предназначенную изначально для магнитофонной панели. Таким образом, вмешательства в конструкцию и внешний вид магнитолы не осуществлялось. Модуль МР3510 запитан через  разъем микро USB от стандартного блока питания, размещенного в корпусе магнитолы (использован бесхозный блок питания с плоскими сетевыми контактами, в которых просверлены отверстия диаметром 3 мм и привинчены клеммы сетевого провода, идущего в свою очередь на колодку питания). Модуль FM предварительно настраивается на желаемую радиостанцию FM и работает как источник сигнала вместо магнитофона. В принципе сигнал с модуля FM можно присоединить на линейный вход УНЧ, но ввиду заедания соответствующей клавиши переключения механизма магнитолы, был выбран вариант присоединения вместо магнитофона.

Таким образом, магнитола работает и управляется в обычном режиме обеспечивая прием на СВ и КВ (на ДВ радиостанций нет, а УКВ не восстанавливался). А при нажатии клавиши Маг переходит на прием ранее настроенной радиостанции FM. Сам модуль FM закрыт верхней крышкой и при необходимости легко отсоединяется.

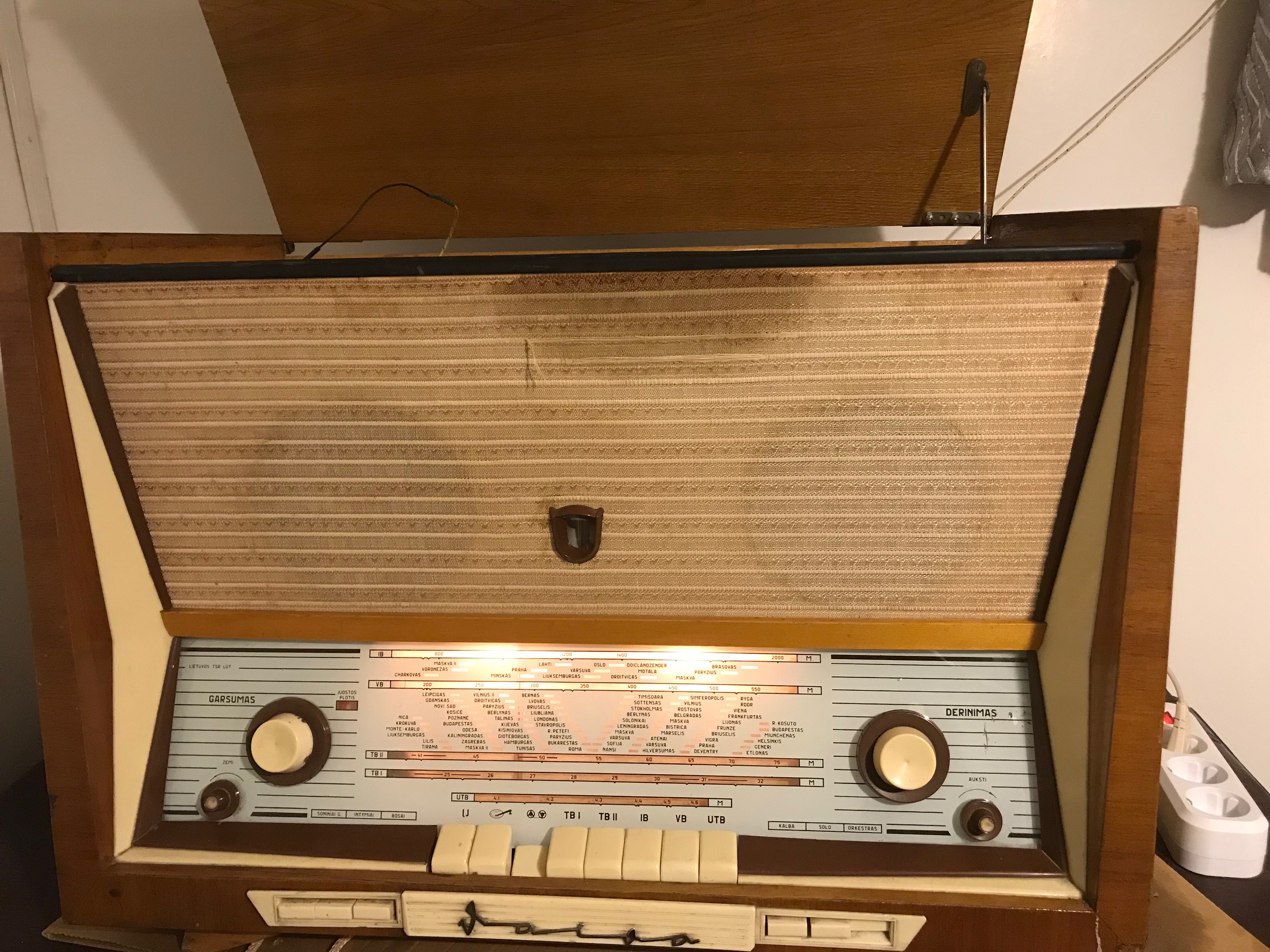

Внешний вид магнитолы

Мастер Кит Реставрация винтажной магнитолы "Вайва" с помощью FM-тюнера MP3510 Внешний вид магнитолы vaiva

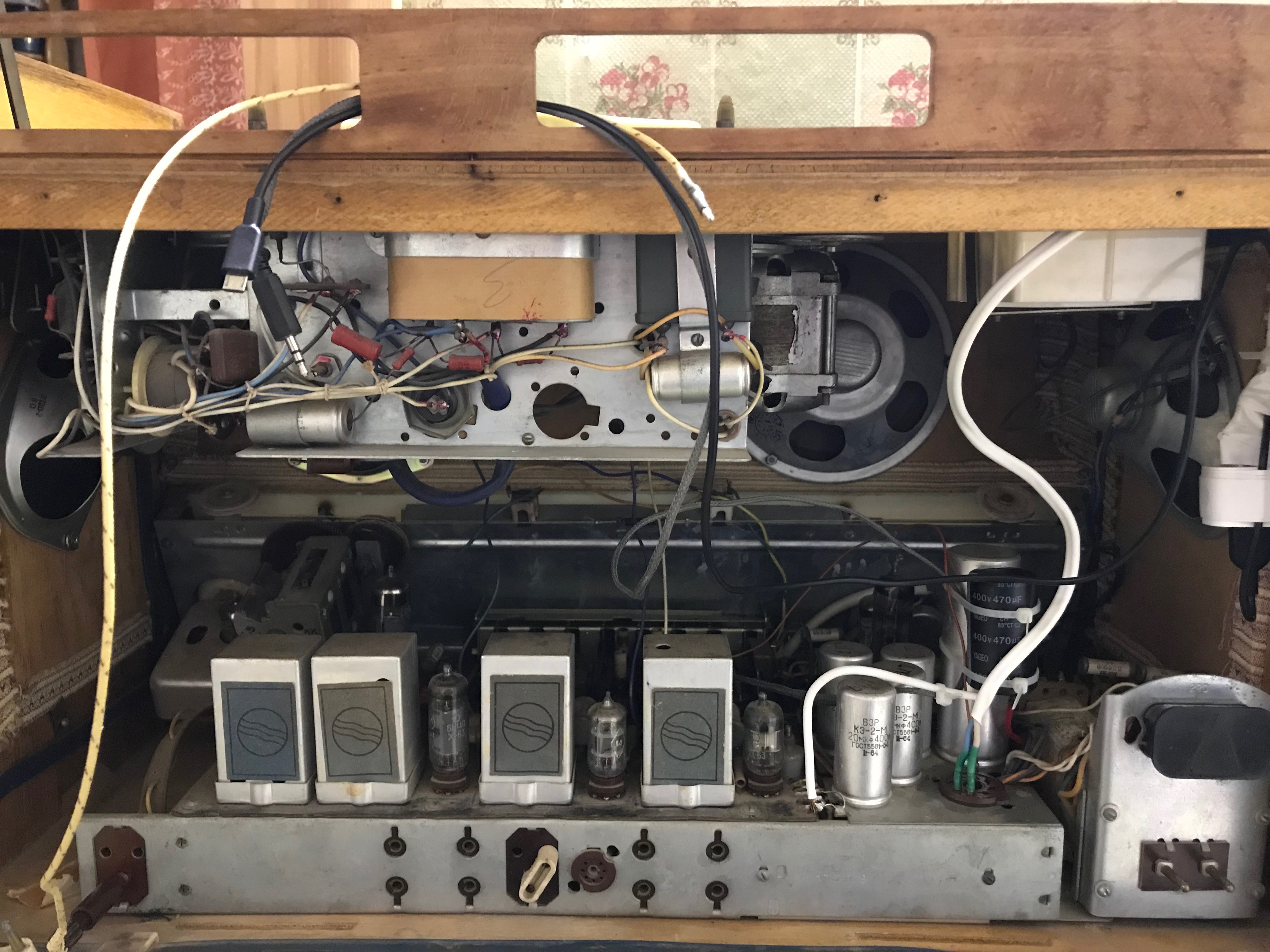

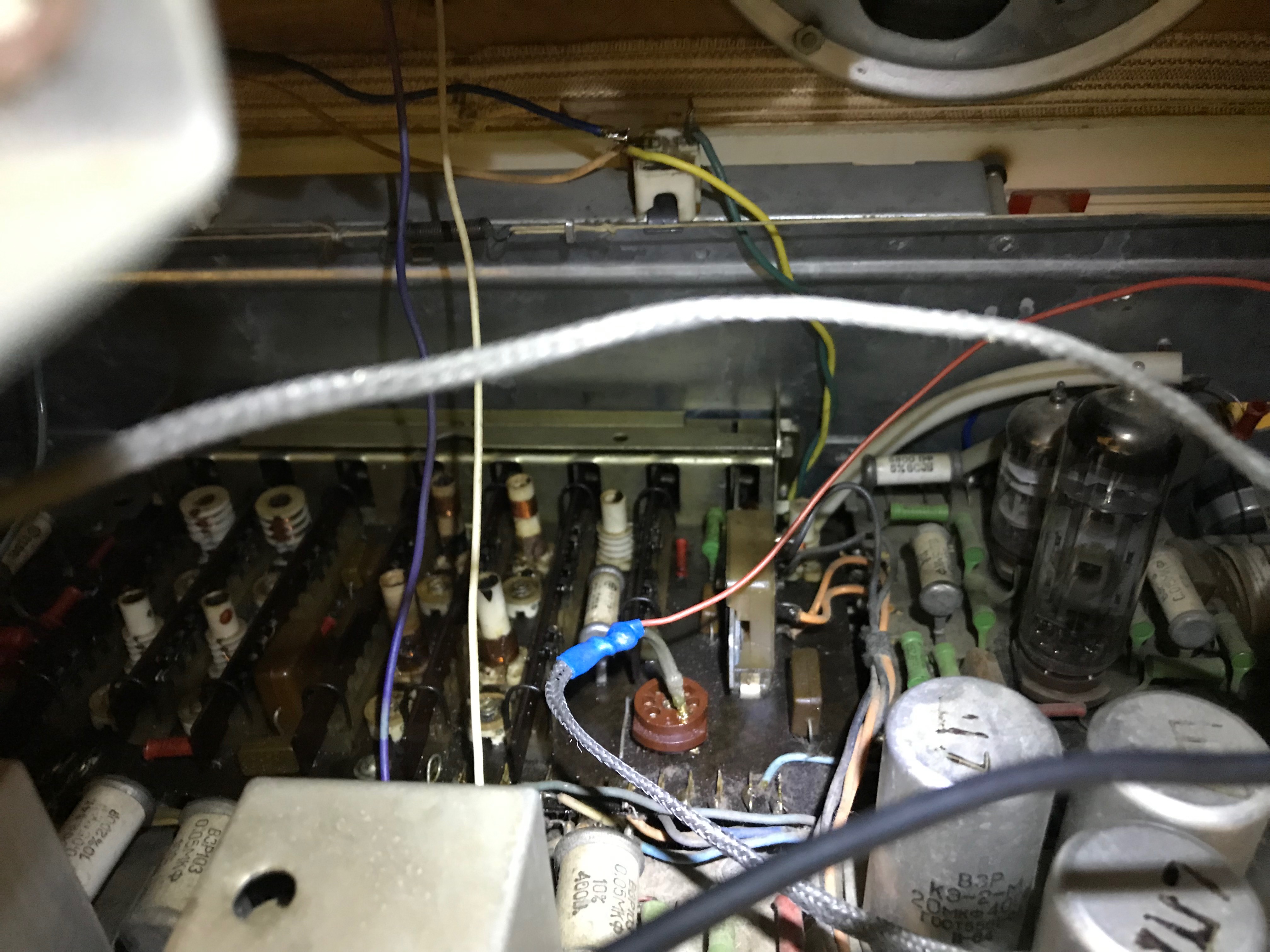

Вид на плату после установки кабелей питания и сигнала для модуля FM

Мастер Кит Реставрация винтажной магнитолы "Вайва" с помощью FM-тюнера MP3510 Вид на плату после установки кабелей питания и сигнала для модуля FM

Мастер Кит Реставрация винтажной магнитолы "Вайва" с помощью FM-тюнера MP3510 Вид на плату после установки кабелей питания и сигнала для модуля FM

Мастер Кит Реставрация винтажной магнитолы "Вайва" с помощью FM-тюнера MP3510 Вид на плату после установки кабелей питания и сигнала для модуля FM

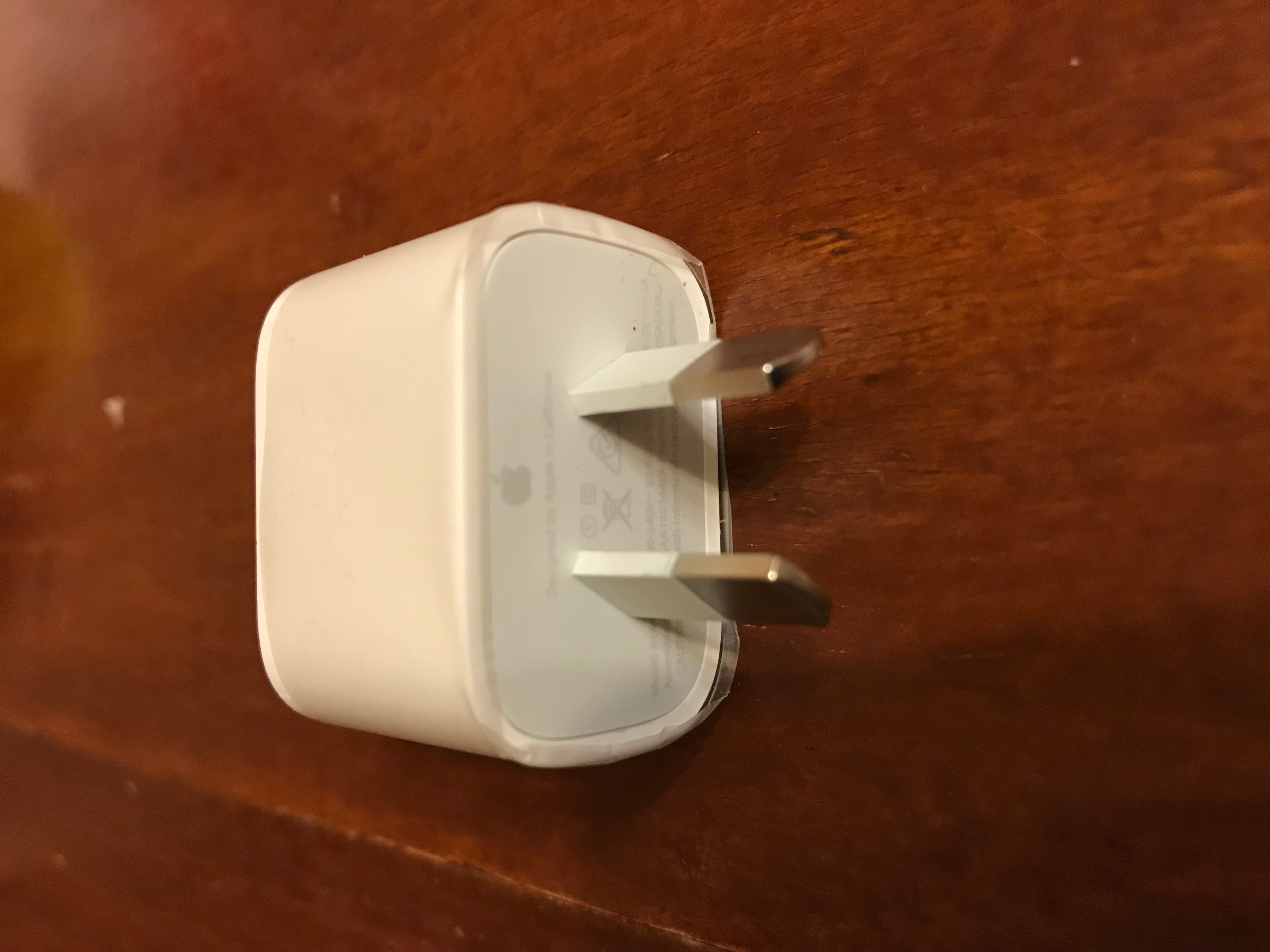

Блок питания модуля (размещен справа у динамика рядом с колодкой питания).

Мастер Кит Реставрация винтажной магнитолы "Вайва" с помощью FM-тюнера MP3510

Модуль FM

Мастер Кит Реставрация винтажной магнитолы "Вайва" с помощью FM-тюнера MP3510

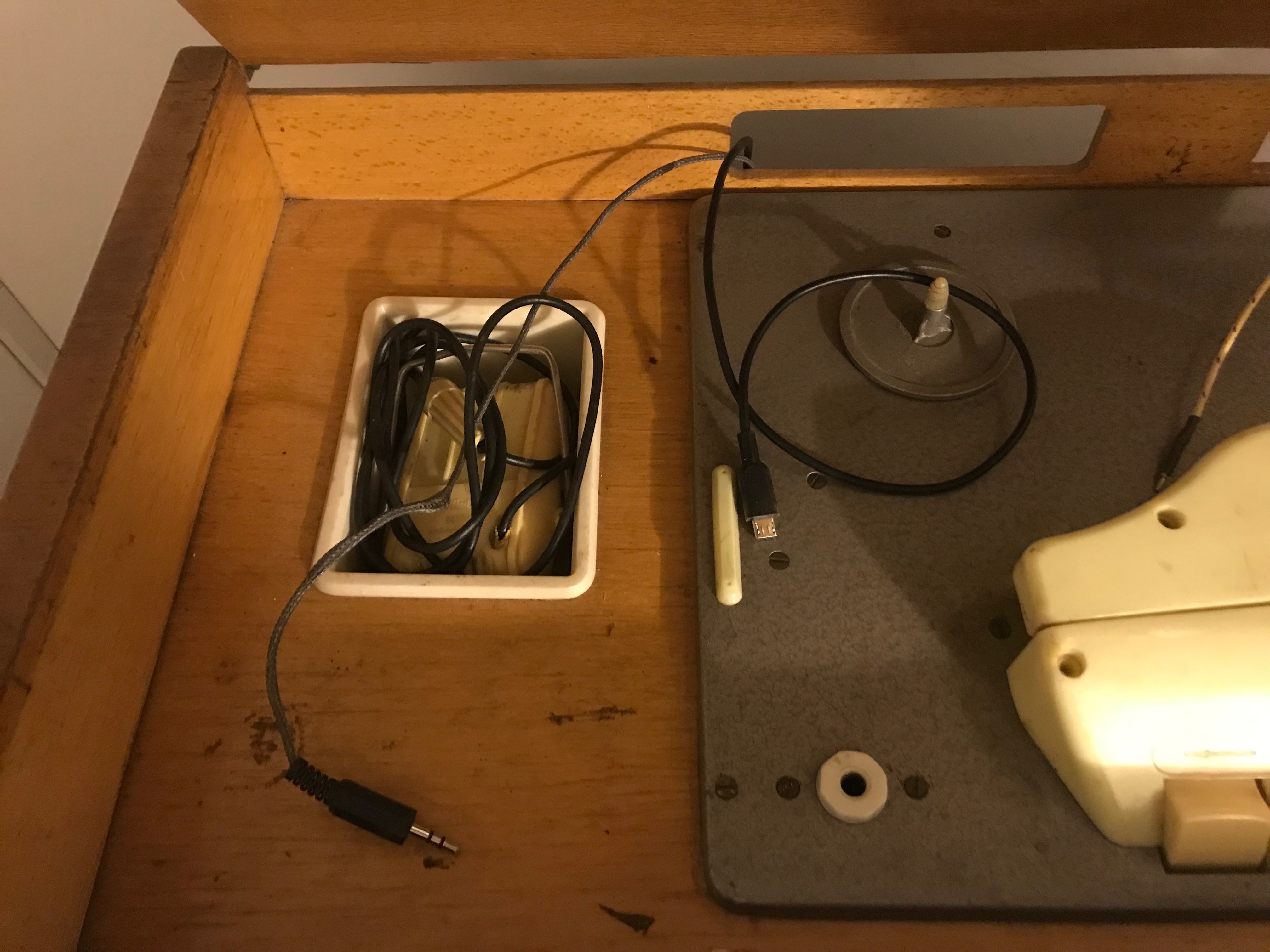

Место размещения модуля FM с соединениями.

Мастер Кит Реставрация винтажной магнитолы "Вайва" с помощью FM-тюнера MP3510

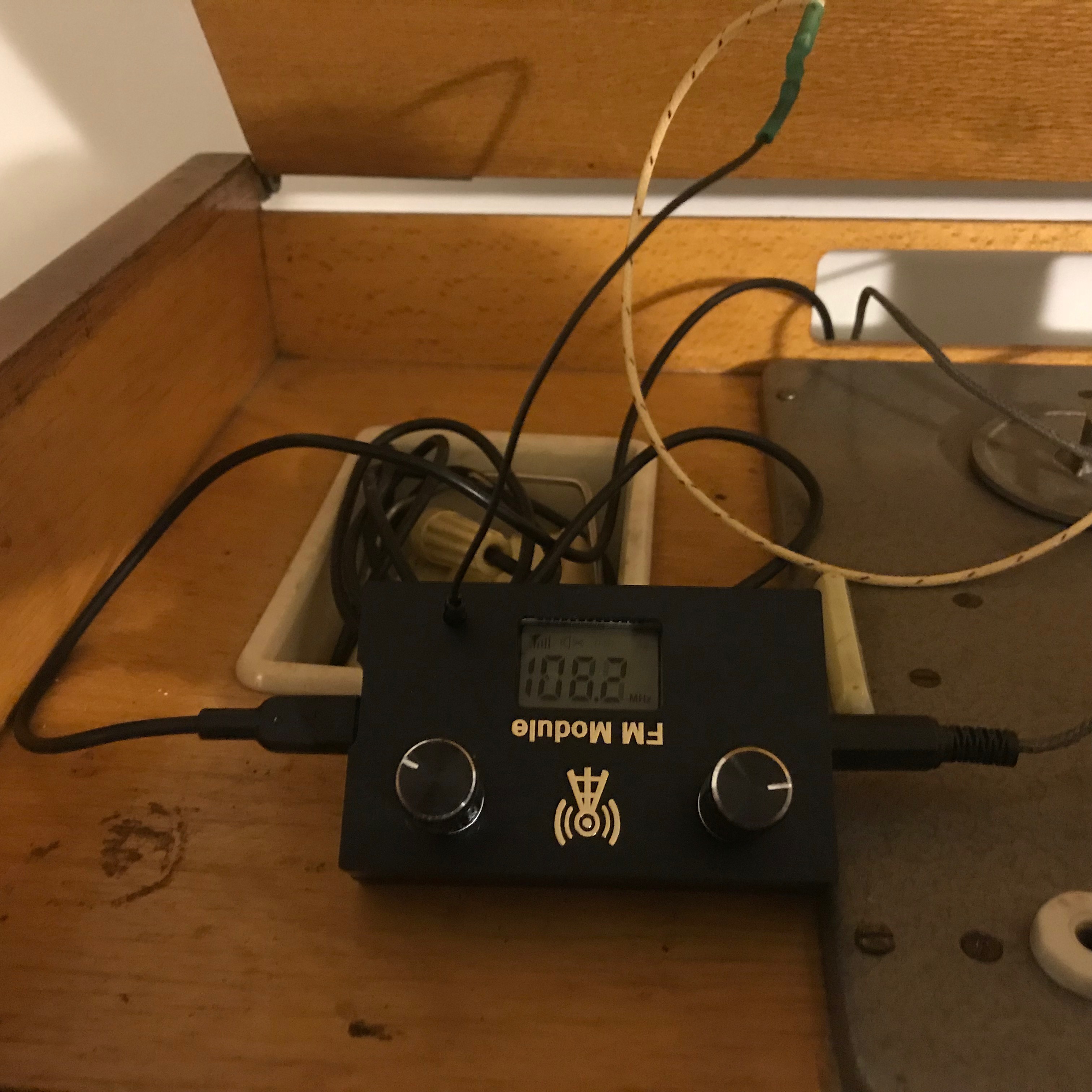

Модуль FM в верхнем отсеке магнитолы.

Мастер Кит Реставрация винтажной магнитолы "Вайва" с помощью FM-тюнера MP3510

На модуль установлена крышка

Мастер Кит Реставрация винтажной магнитолы "Вайва" с помощью FM-тюнера MP3510

Подобным образом можно поступить при реставрации практически любой винтажной радиолы.

 С уважением, Григорьев Олег.
