NM2119box
Предварительный усилитель НЧ на радиолампах 6Ж1П - набор для пайки

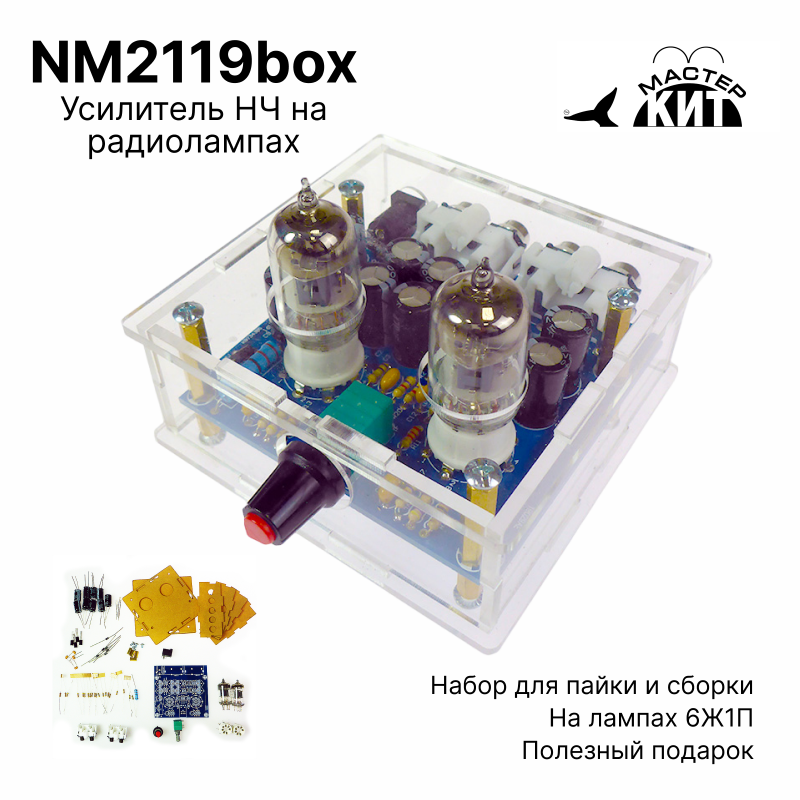

Набор предназначен для самостоятельной сборки лампового двухканального предусилителя на пентоде 6Ж1П. NM2119box включает в себя полный комплект деталей (кит набор) для самостоятельной пайки качественного предварительного стереофонического лампового усилителя мощности звука (узмч) на лампах 6Ж1П: печатную плату, электронные компоненты, пластиковые детали из прозрачного оргстекла для сборки корпуса. Собрав все элементы вместе вы получите усилитель звука, предназначенный для преобразования слабого аудио сигнала для его дальнейшего усиления или обработки. Благодаря применению данного предварительного усилителя можно окунуться в ламповое качество звука за доступные средства.
Предварительный стерео усилитель на лампах позволяет радиолюбителю собрать и понять понять, как работают усилитель звука на радиолампах. Набор, безусловно, будет интересен и полезен при знакомстве с основами электроники, получения опыта пайки, сборки и практической настройки электронных устройств.
Несмотря на большое количество компонентов в устройстве, набор собирается на одном дыхании всего за один вечер. Возрастное ограничение 14+.
Есть в наличии - 244 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Набор предназначен для самостоятельной сборки лампового двухканального предусилителя на пентоде 6Ж1П. NM2119box включает в себя полный комплект деталей (кит набор) для самостоятельной пайки качественного предварительного стереофонического лампового усилителя мощности звука (узмч) на лампах 6Ж1П: печатную плату, электронные компоненты, пластиковые детали из прозрачного оргстекла для сборки корпуса. Собрав все элементы вместе вы получите усилитель звука, предназначенный для преобразования слабого аудио сигнала для его дальнейшего усиления или обработки. Благодаря применению данного предварительного усилителя можно окунуться в ламповое качество звука за доступные средства.
Предварительный стерео усилитель на лампах позволяет радиолюбителю собрать и понять понять, как работают усилитель звука на радиолампах. Набор, безусловно, будет интересен и полезен при знакомстве с основами электроники, получения опыта пайки, сборки и практической настройки электронных устройств.
Несмотря на большое количество компонентов в устройстве, набор собирается на одном дыхании всего за один вечер. Возрастное ограничение 14+.
Технические характеристики
| Напряжение питания переменное, В | 12 |
| Ток потребления, мА | 500 |
| Диапазон воспроизводимых частот, Гц | 20 … 20000 |
| Динамический диапазон, более, дБ | 100 |
| Коэффициент нелинейных искажений, менее, % | 0,1 |
| Входное сопротивление, кОм | 50 |
| Выходное сопротивление, кОм | 100 |
| Входное напряжение, В | 0,3 |
| Выходное напряжение, В | 2 |
| Габаритные размеры с выступ. элементами, мм | 70х92x105 |
| Вес без упаковки, г | 193 |
| Вес с упаковкой, г | 230 |
Инструкции
Дополнительная информация
В основе конструкции предварительного усилителя - распространённая советская радиолампа 6Ж1П - "высокочастотный пентод с короткой характеристикой". Его развёрнутые характеристики и особенности применения легко найти в интернете. Ее главная особенность - способность работать с низким напряжением.
Основная функция предварительного усилителя звука - согласование по уровню и выходному сопротивлению источника сигнала с нагрузкой, и, конечно же, внесение в сигнал небольшого уровня специфических искажений, свойственных ламповой технике.
Источником стерео сигнала для него может быть проигрыватель, цифро-аналоговый преобразователь (возможно, в составе звуковой карты) или электронный музыкальный инструмент (в т.ч. с высоким выходным сопротивлением). Выход с предусилителя подаётся непосредственно на оконечный усилитель, или любое устройство с линейным входом.
Как наиболее удачное применение для данного прибора мы бы выделили следующие решения:
Как согласующее устройство между ЦАП и оконечным усилителем. Так, многие ЦАП не имеют выходного буфера и "капризны" до входного сопротивления последующего устройства. Предусилитель компенсирует это за счёт довольно высокого входного сопротивления ламповых каскадов с подачей сигнала на сетку. Ну и - куда же без этого - некоторое сглаживание "цифровых артефактов" + типичные "тёплые ламповые" искажения.
Для звукозаписи электронного музыкального инструмента, в т.ч. с высоким выходным сопротивлением или после цифрового устройства спецэффектов (гитарного процессора). Предусилитель поможет установить нужный уровень сигнала и - ну конечно же - "ламповый характер звучания".
Статьи
Схемы
Электрическая схема
Комплект поставки
- Печатная плата - 1 шт.
- Комплект электронных компонентов - 1 шт.
- Набор пластиковых элементов для корпуса - 6 шт.
- Комплект винтов М3х6 - 8 шт.
- Комплект втулок 10мм с резьбой М3 - 4 шт.
- Комплект втулок 20мм с резьбой М3 - 4 шт.
- Инструкция - 1 шт.
Что потребуется для сборки
- Паяльник
- Припой
- Бокорезы
Настройка
- Правильно собранное устройство не требует настройки и начинает работать сразу.
Техническое обслуживание
- В целях предотвращения отслаивания печатных проводников и перегрева элементов, время пайки каждого контакта не должно превышать 2-3 с.
- Для работы используйте паяльник мощностью не более 25 Вт с хорошо заточенным жалом.
- Рекомендуется применять припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте или ЛТИ-120).
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Вопросы и ответы
- Здравствуйте! У меня вопрос по вашему товару Предварительный усилитель звука на радиолампах 6Ж1П, набор для пайки и сборки своими руками, радиоконструктор, 2 канальный, в корпусе, унч на лампах, NM2119box Мастер Кит, артикул NM2119box. (Список совместимых ламп?)
o Добрый день. Отечественного pin-to-pin аналога лампе 6Ж1П нет. Зарубежные аналоги: E95F, EF95, EF905, 6F32 Tesla, 6AK5(WA), 5654, 6096, DP61, PM05, M8100. - Добрый день! Как фонокорректор для ММ картриджей его можно использовать?
- В теории можно. Но корректирующих цепей в нем нет. Нужно пробовать.
- Здраствуйте, будет ли данный предусилитель работать от стабилизированого или импульсного блока питания ?
- К сожалению, нет.
