Управление аппаратными ресурсами по расписанию

В данной статье рассмотрен возможный вариант реализации автоматизированной системы управления аппаратными ресурсами (на примере электромагнитных реле) с привязкой к абсолютному времени. Подобная система может оказаться очень полезной при решении задачи автоматизации тестирования различной аппаратуры.

Например, в некоторой тестовой лаборатории есть необходимость автоматизировать сброс питания исследуемых / тестируемых устройств в строго установленные моменты времени с привязкой к абсолютной шкале (например, в понедельник в 10:00 утра). Однако, задача усложняется тем, что на принятие решения о возможности выполнения операции управления питанием влияет текущее состояние других аппаратных ресурсов исследуемого устройства (например, тот или иной уровень на выходной GPIO линии).

Последнее обстоятельство несколько усложняет решение и заставляет задуматься о применении некоторого внешнего аппаратного модуля в котором есть поддержка необходимых аппаратных ресурсов для решения такой задачи, а именно: реле, часы реального времени, входные GPIO линии.

Рассмотрим вариант решения подобной задачи с использованием контроллера Laurent-5.

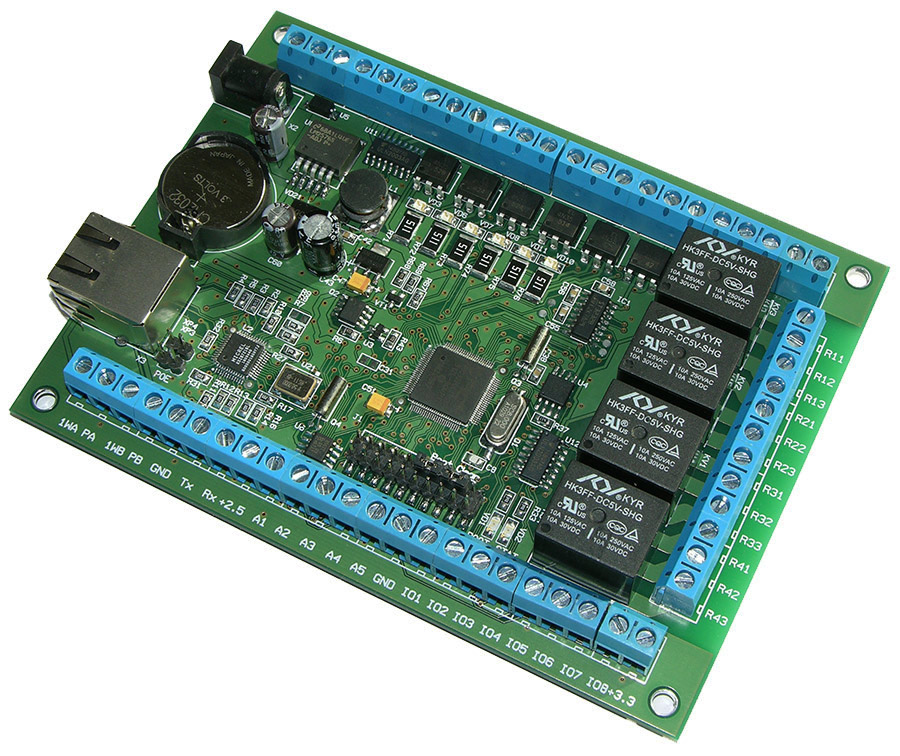

Мастер Кит Управление аппаратными ресурсами по расписанию Ethernet реле Laurent-5

Для конкретики, необходимо кратковременно сбрасывать питание тестируемого устройства каждый день строго в 07:00 утра. Однако, сброс ни в коем случае проводить нельзя, если устройство продолжает выполнять критические операции. В этом случае, на выходной дискретной GPIO линии устройства выставляется высокий логический уровень (+3.3 В).

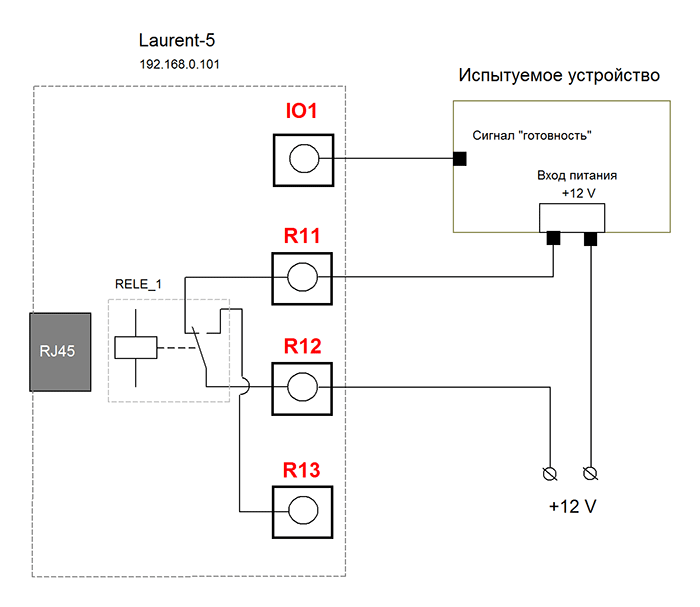

Модуль Laurent-5 соединим с испытуемым устройством следующим образом. Сигнал готовности устройства заведен на входную дискретную линию IO_1. А питание устройства "проброшено" через нормально замкнутые контакты реле RELE_1. Если реле включить - прекратится подача питания на тестируемое устройство.

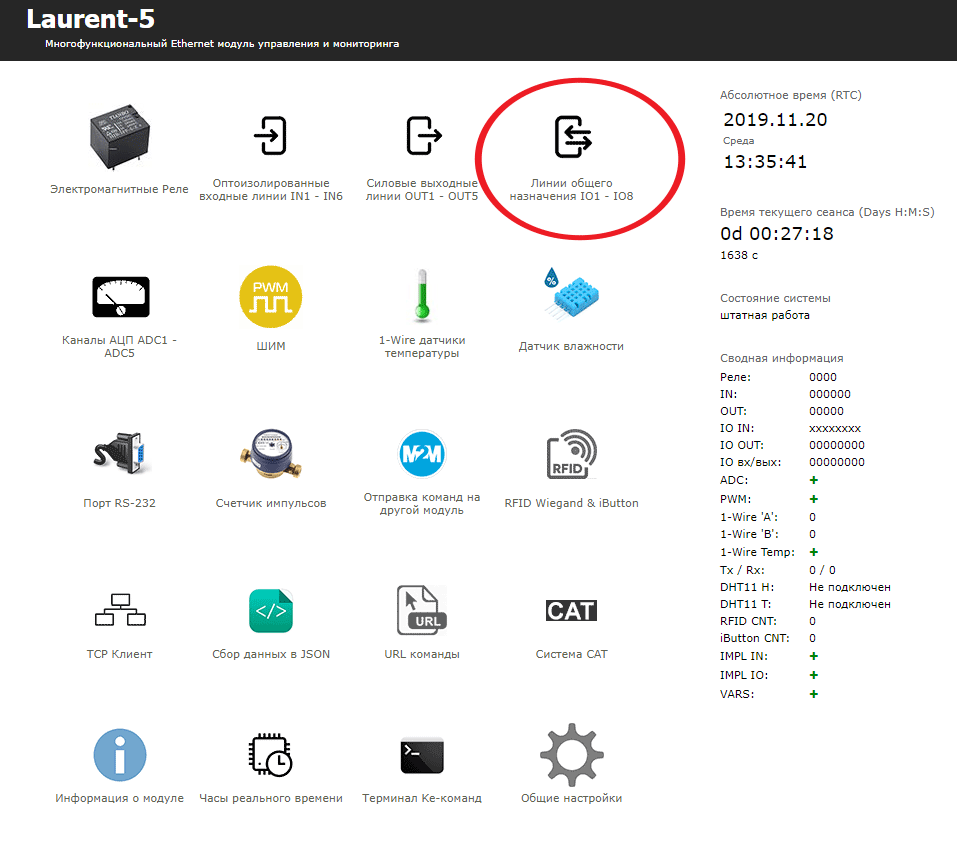

Для настройки системы в первую очередь нужно изменить направление для GPIO IO_1 модуля Laurent-5 "на вход". Настройку проще всего делать через Web интерфейс (адрес по умолчанию 192.168.0.101). Заходим в раздел "Линии общего назначения IO1 - IO8" на главной панели управления.

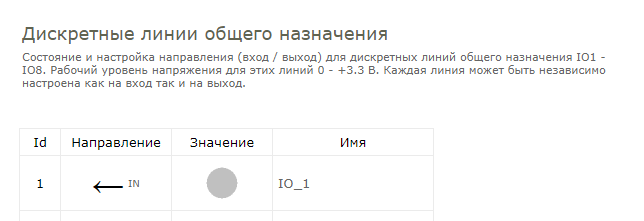

Нажимаем на "стрелочку" у линии IO_1 и меняем направление этой GPIO линии в состояние "на вход" для анализа состояния линии "готовность" тестируемого устройства.





Далее создадим логические правила CAT, которые будут обслуживать автоматику анализа линии "готовность" и управлять реле.

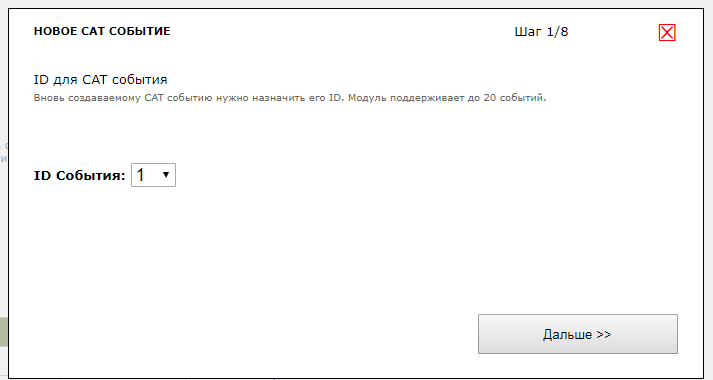

Заходим в раздел CAT и нажимаем на кнопку "Создать новое событие". Появится вот такое окно, в котором новому логическому правилу будет назначен ID = 1.

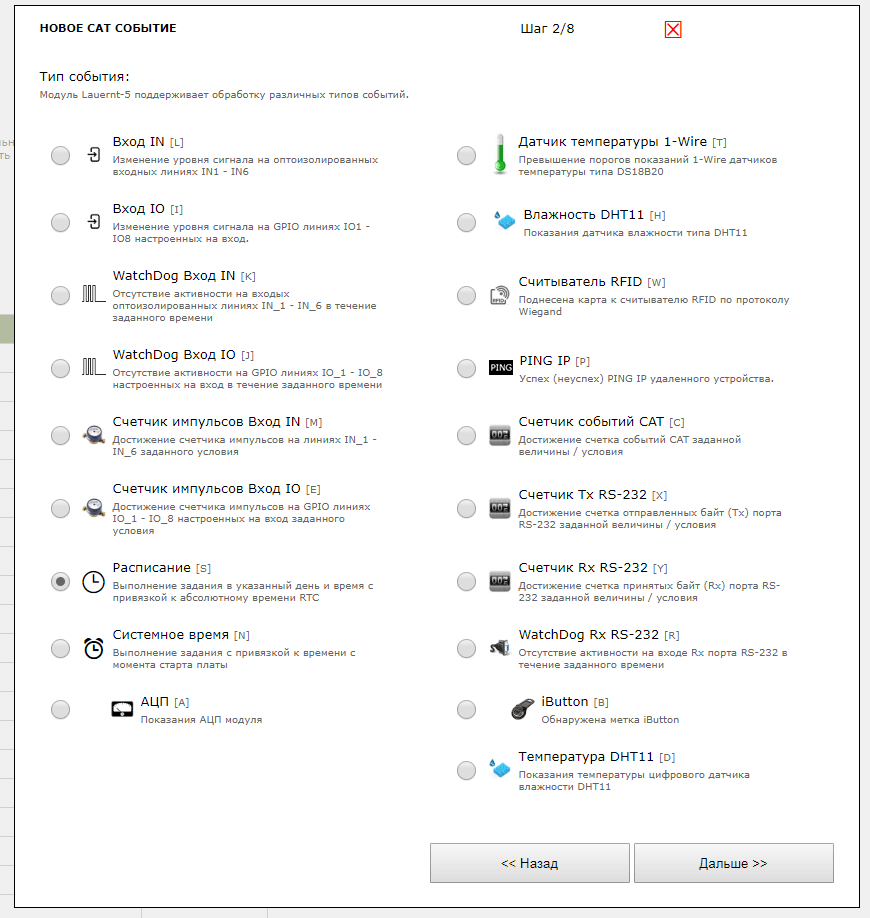

Выберем тип события RTC - выполнение задачи в указанное время.

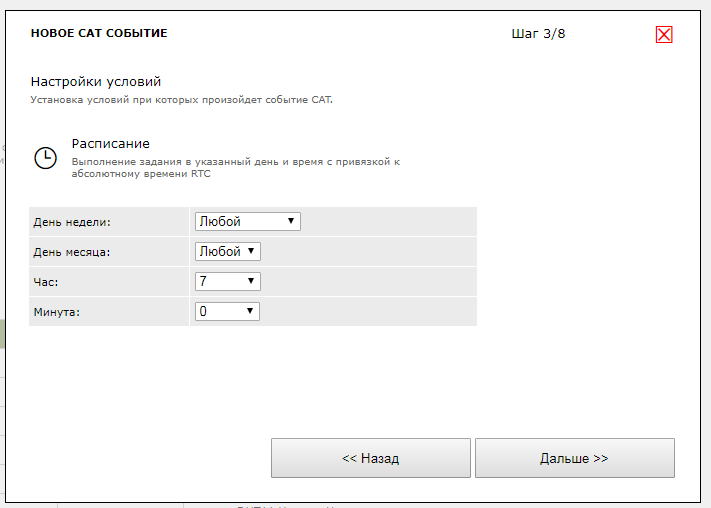

В настройках события укажем время срабатывания - каждый день в 07:00 утра.

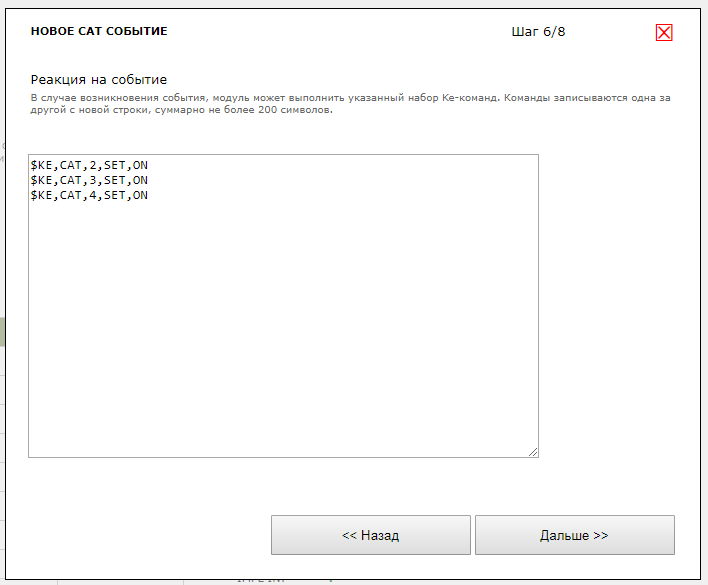

В качестве реакции при возникновении этого события с помощью Ke-команд включим работу CAT событий 2,3 и 4 которые создадим далее. Дополнительные логические правила нужны для того, чтобы анализировать сигнал "готовность" устройства и избежать сброса питания, если оно к этому не готово.

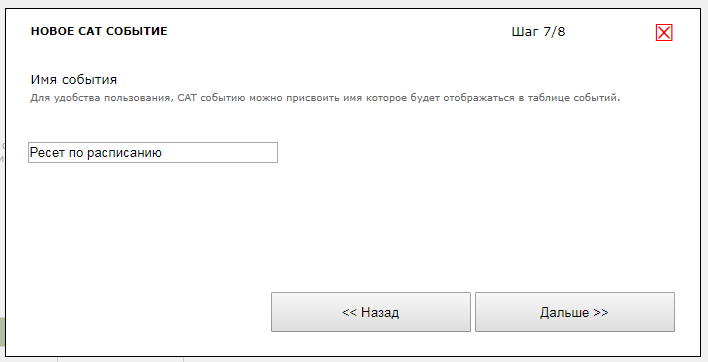

Дадим символическое имя этому логическому правилу для наглядности.

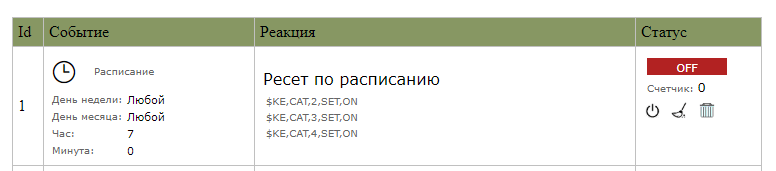

В итоге в списке логических правил появится новое событие с ID = 1:

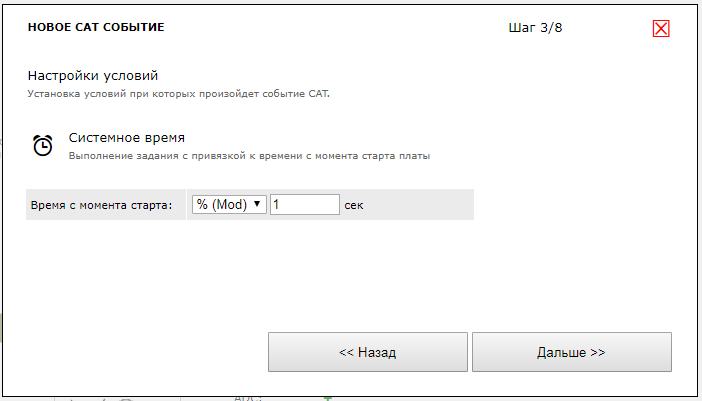

Добавим следующее логическое правило с ID = 2, которое будет выполняться по таймеру с частотой 1 раз в секунду.

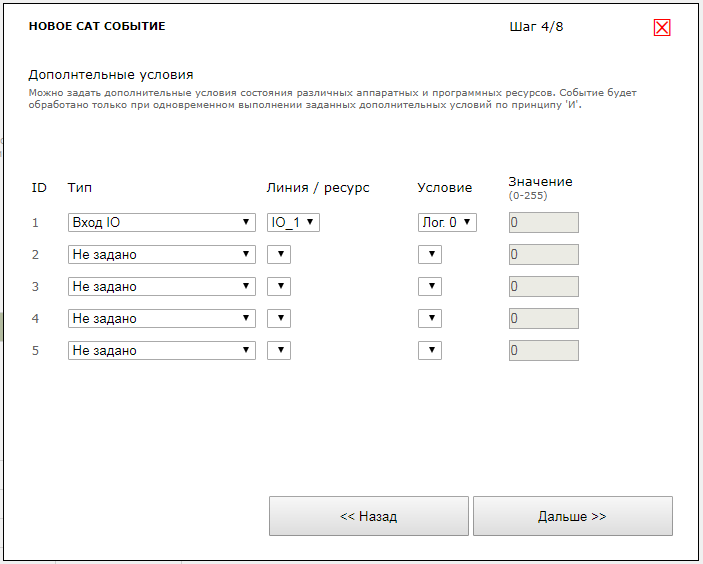

Укажем дополнительное условие, которое должно быть удовлетворено для того, чтобы логическое правило сработало, а именно зададим необходимость наличия низкого логичсекого утровня на IO_1, сигнализирующего тем самым о готовности устройства к сбросу питания.

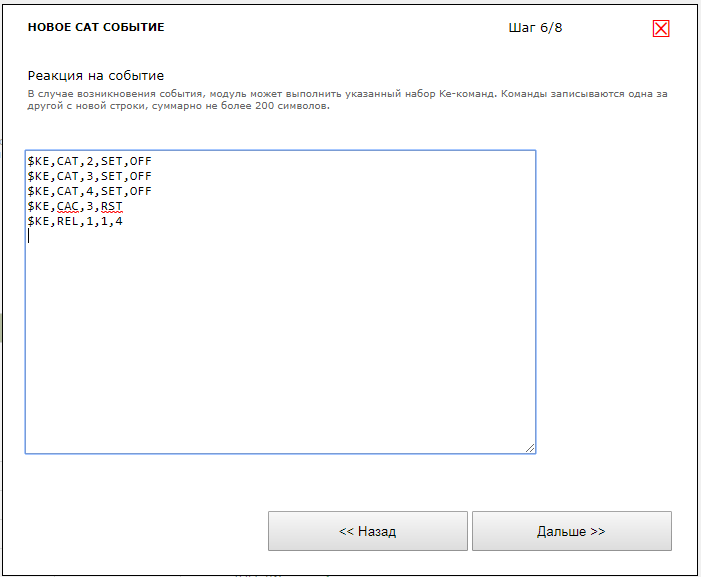

Если все условия будут выполнены - то тогда выключим события 2,3 и 4. Сбросим счетчик срабатываний для события 3 (см. далее) и включим реле RELE_1 на 4 секунды, после чего оно самостоятельно вернется в исходное (выключенное) состояние.





Однако что делать если устройство "зависло" и сигнал тревоги все время взведен? Для того и будем использовать события с ID = 3 и 4 в которых реализуем подобие сторожевого таймера с отправкой тревожного сообщения, если в течение заданного времени устройство так и не просигнализировало о своей готовности к аппаратному сбросу.

Создадим событие с ID = 3 по обычному таймеру с частотой срабатывания раз в 1 сек. Это событие по факту не будет ни чего делать, просто посылать пустую команду $KE. Однако, при каждом срабатывании будет увеличиваться счетчик срабатываний этого события. С помощью логического правила с ID = 4 мы будем мониторить эту величину. Если она превысит некоторый порог (например, 300 срабатываний что соответствует 5 минутам) - произведем останов работы и увеличим значение программной переменной VAR_1 для последующего анализа числа проваленных операций.

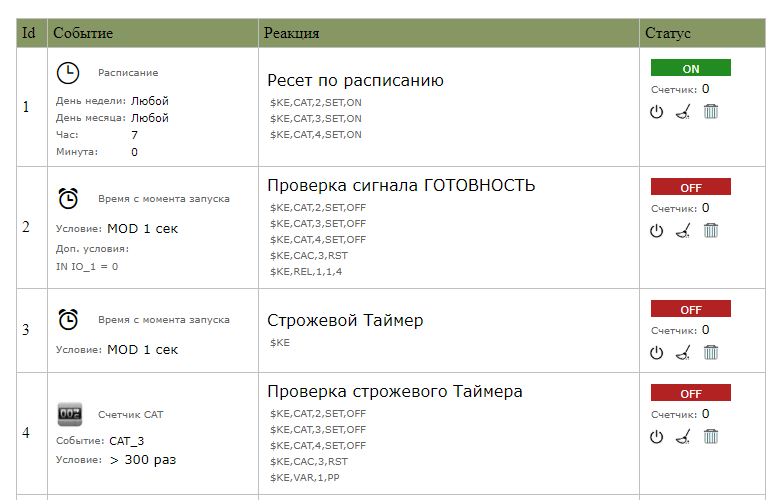

Итого весь набор логических правил будет выглядеть следующим образом. Для старта всей системы достаточно включить обработку события с ID = 1.





А далее будет следующее: каждый день в 07:00 утра будет срабатывать логическое правило с ID = 1. При этом в качестве реакции будет включена обработка событий с ID 2, 3 и 4. Если тестируемое устройство готово к сбросу питания (логический уровень 0 на сигнальной линии) - в рамках работы правила ID = 2 будет выключена обработка событий 2-4, сброшен на всякий случай счетчик срабатываний для 3-го правила и произведен ресет питания устройства путем кратковременного включения реле.

В параллель, запускаем сторожевой таймер, отсчитывающий время с тактом раз в секунду. Путем проверки значения сторожевого таймера в рамках правила ID = 4 мы можем аварийно прекратить ожидание и просигнализировать о провале всей операции в этот день путем инкрементирования программной переменной VAR_1, значение которой можно потом запросить по TCP / HTTP для последующего анализа.


© Дмитрий Иванов
