Встраиваемая минисистема MP2897 (FM, USB, SD, ДУ, часы/будильник, LED дисплей)

Игорь Кравцов
г. Подлипки

Встраиваемая минисистема MP2897 (аналог - MP2898BT) позволяет проигрывать звуковые файлы, записанные в формате MP3, WMA с любого USB-носителя или SD карточки. На борту модуля установлен цифровой стереофонический FM тюнер. Модуль имеет коммутируемый линейный вход. Функция эквалайзер позволяет регулировать тембр воспроизведения музыкальных файлов, записанных на SD или USB флеш память с предустановками: рок, классика, норма, поп. Во встроенных часах имеется функция «будильник». Также установлен USB-host-контроллер для чтения музыкальных файлов, записанных на любой USB флэш-накопитель или внешний жесткий диск.



Технические характеристики

Напряжение питания постоянное, В: 9…24
Диапазон воспроизводимых частот, Гц: 20…20000
Макс. потребляемый ток (без усилителя), мА: 180
Вх.сопротивление линейного входа, кОм: 47
Максимальный уровень входного сигнала, В: 2
Напряжение на линейном выходе, В: 1,5
Поддерживаемые битрейты, kbit/s: 32-320
Диапазон настройки тюнера FM, МГц: 87-108
Номинальная дальность действия пульта ДУ, м: 6
Размеры пульта ДУ, мм: 40х85
Размеры печатной платы, мм: 55х110
Размеры модуля в сборе, мм: 115х75x50

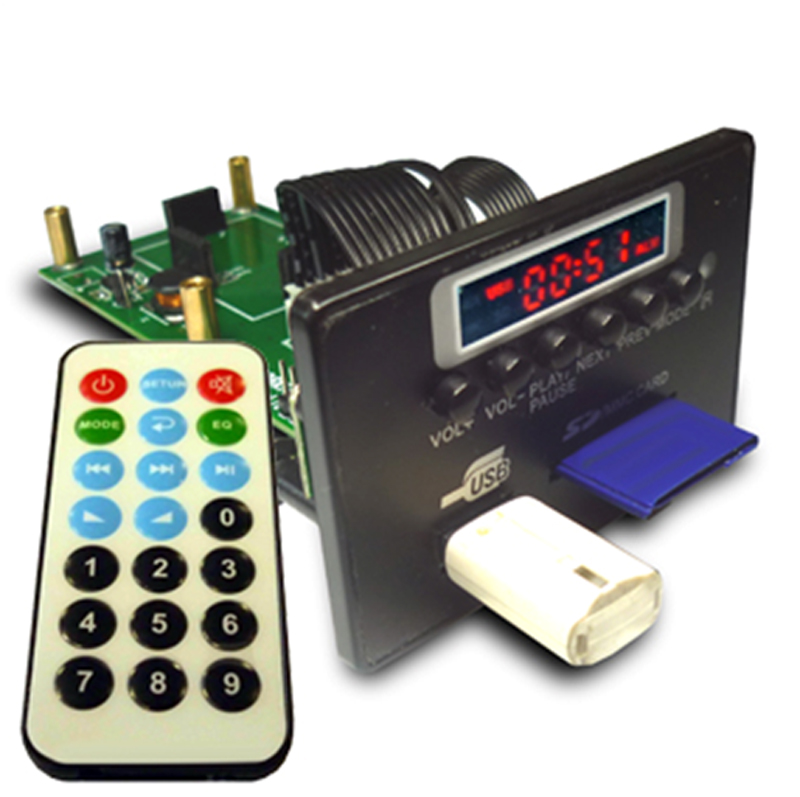

Рис.1a. Внешний вид модуля с установленным УМЗЧ D-класса 2х20 Вт MP3001 и пульт ДУ

Мастер Кит Встраиваемая минисистема MP2897 (FM, USB, SD, ДУ, часы/будильник, LED дисплей) Встраиваемая минисистема MP2897 с установленным УМЗЧ D-класса 2х20 Вт MP3001



Назначение кнопок установленных на передней панели

PREV
Режим USB/SD: предыдущая композиция
Режим FM: предварительно настроенный канал вниз по диапазону
Режим установки часов: переключение минуты/часы

PLAY/PAUSE
Режим USB/SD: воспроизведение/пауза
Режим FM: автопоиск и запись частоты станций в каналы.
Режим установки часов: установка.

NEXT
Режим USB/SD: следующая композиция
Режим FM: канал вверх по диапазону.
Режим установки часов: переключение между позициями часы/минуты.

VOL+
Режим USB/SD и FM: звук +

Режим установки часов: показания +/p>

VOL-
Режим USB/SD и FM: звук -
Режим установки часов: показания –

MODE
Короткое нажатие - последовательно переключает режимы USB – SD – AUX – FM
Длительные нажатия – включение / выключение



Назначение кнопок пульта ДУ

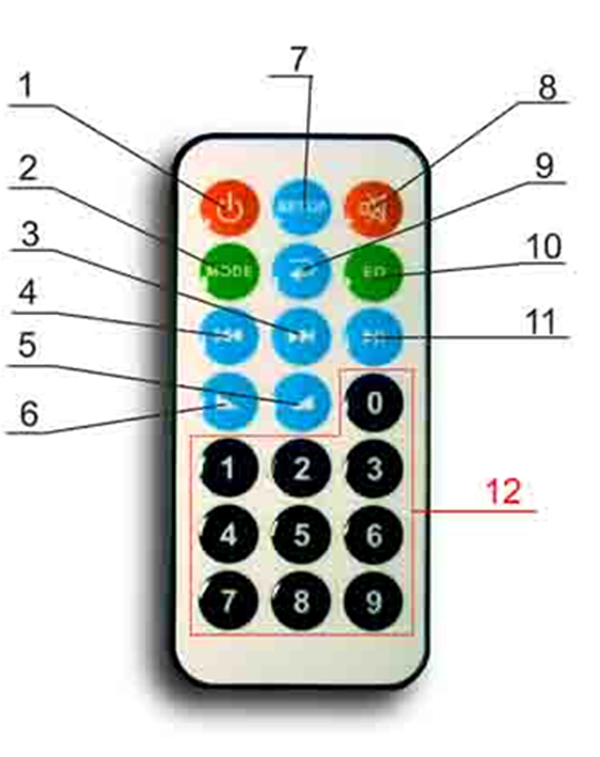

Рис. 1b. Назначение кнопок пульта ДУ

1. Вкл/Выкл

2. Последовательно переключает режимы USB – SD – AUX – FM

3. Режим USB/SD: следующая композиция
Режим FM: канал вверх по диапазону.
Режим установки часов: переключение между позициями часы/минуты.

4. Режим USB/SD: предыдущая композиция
Режим FM: предварительно настроенный канал вниз по диапазону
Режим установки часов: переключение минуты/часы

5. Режим USB/SD и FM: звук +
Режим установки часов: показания +

6. Режим USB/SD и FM: звук -
Режим установки часов: показания –

8. Mute

9. Повтор: текущая композиция / все

10. Предустановки эквалайзера: рок, классика, норма, поп.

11. Режим USB/SD: воспроизведение/пауза
Режим FM: автопоиск и запись частоты станций в каналы.
Режим установки часов: установка.



Рис.2. Схема электрическая принципиальная

 Мастер Кит Встраиваемая минисистема MP2897 (FM, USB, SD, ДУ, часы/будильник, LED дисплей) Встраиваемая минисистема MP2897 Схема электрическая принципиальная

Отключение будильника можно выполнить при включенном устройстве, нажимая кнопку 0. При повторном нажатии, кнопки пульта 0, происходит включение.

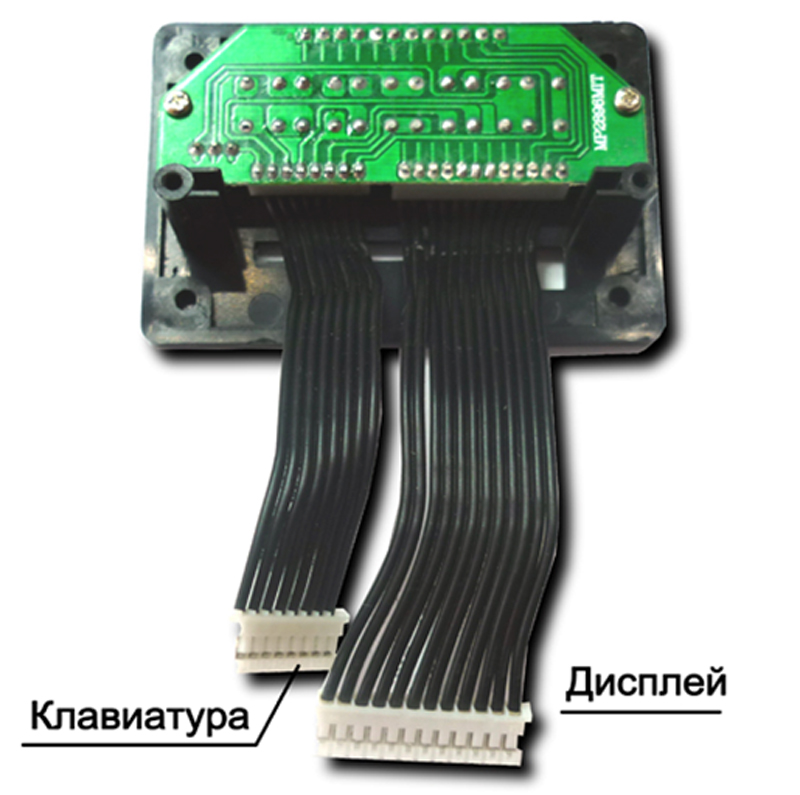

Рис.3. Назначение разъемов

 Мастер Кит Встраиваемая минисистема MP2897 (FM, USB, SD, ДУ, часы/будильник, LED дисплей) Назначение разъемов

К основной плате необходимо подсоединить плату управления и индикации. Для этого подсоедините шлейфы с разъемами платы управления к основной плате, затем основную плату задвиньте в направляющие пазы платы управления и зафиксируйте её двумя саморезами.

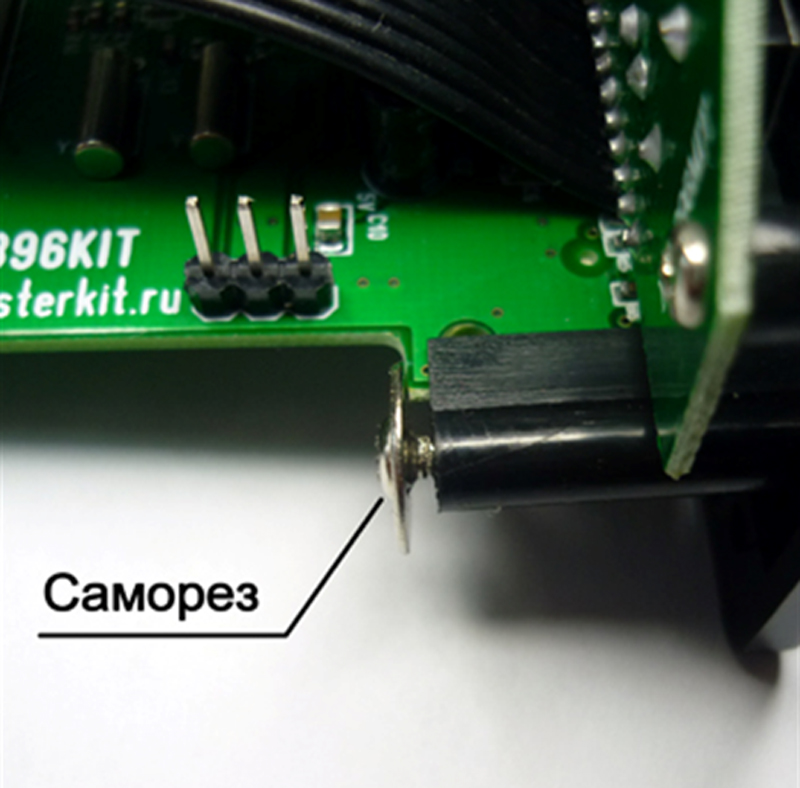

Рис.4. Монтаж платы управления и индикации

 Мастер Кит Встраиваемая минисистема MP2897 (FM, USB, SD, ДУ, часы/будильник, LED дисплей) Монтаж платы управления и индикации

Подключение

Питание подводят к контактам.
Выходной сигнал снимают с разъема маркированного LIN+, LIN-, RIN+, RIN-. При этом сигнал на LIN+ и RIN+, а LIN- и RIN- подключены к общему проводу.
При желании на модуль можно установить любой из усилителей формата МАСТЕР КИТ: MP3001 MP49152 или передатчик аудио сигнала MP8520T.



Заключение

Встраиваемая минисистема MP2897 является очень эффективным решением для создания малогабаритного музыкального центра для небольшого помещения, а также для походов и мероприятий, проводимых на открытом воздухе.



Материал опубликован в журнале Радиолюбитель 2012`11.
