Зарядка АКБ асимметричным током

Аккумуляторная батарея (АКБ) современного автомобиля является расходным материалом и подлежит замене через 3-5 лет. Фактически же ресурс батареи зависит от условий её эксплуатации.

Больше всего аккумуляторы страдают от глубокого разряда, то есть снижения напряжения на его клеммах ниже 12В. При этом в аккумуляторе начинаются деструктивные химические процессы, приводящие к сульфатации пластин, и его ёмкость серьёзно падает. После заряда аккумулятора напряжение на нём поднимется до нормальных 14…14.5В, но его ёмкость уже будет пониженной, энергии аккумулятора будет хватать на всё меньшее количество времени.  При внимательном отношении к аккумулятору он может прослужить и более пяти лет, но даже однократный глубокий разряд батареи (ниже 12В) может привести к снижению её ёмкости в несколько раз.

Особенно тяжело аккумулятору приходится зимой. В морозы очень большой ток требуется для запуска двигателя, да и при движении расход энергии от аккумулятора выше. Также при минусовых температурах не так активно идёт химический процесс заряда аккумулятора от генератора. В результате при коротких поездках аккумулятор не успевает зарядиться, его напряжение изо дня в день падает.

Такая проблема с аккумулятором возникла и у меня: этой зимой я заметил, что аккумулятор очень быстро теряет заряд. Я езжу зимой редко и на небольшие расстояния – вероятно, поэтому аккумулятор не успевал заряжаться от генератора и расходовал энергии больше, чем получал. Если раньше машина заводилась с полуоборота даже в сильные морозы, то теперь я не был уверен, удастся ли завестись сегодня.

Я снял аккумулятор и зарядил его от бытового зарядного устройства «Вымпел-32». К моему удивлению, процесс зарядки полностью разряженной батареи током 5А завершился всего через два часа. Это значит, что в аккумулятор вместо необходимых 55Ач было «закачано» всего 10Ач, то есть ёмкость аккумулятора упала в пять раз! После того, как я поставил заряженный аккумулятор на машину, она завелась бодро, но уже через несколько дней стартер опять крутил еле-еле.

То есть зарядное устройство действительно заряжало аккумулятор, но оно не могло восстановить его ёмкость.

Я решил попробовать восстановить аккумулятор, и только в случае неудачи покупать новый. В Интернете нашлись такие способы борьбы с сульфатацией:

– механический, когда нужно разобрать аккумулятор и очистить его пластины наждачкой, но я вообще не представляю, как это сделать в домашних условиях и собрать всё назад;

– химический, при котором на несколько часов рекомендуют залить в аккумулятор вместо электролита какую-то ядрёную химию. Но результаты по отзывам мало предсказуемые;

– электрический, путём многократного повторения процессов заряд-разряд, в результате чего происходит десульфатация.

 Последний способ показался мне наиболее предпочтительным. Но этот процесс может занять неделю постоянной возни с батареей, поэтому очень неудобен. Гораздо интереснее выглядит метод асимметричного заряда, при котором зарядное устройство автоматически то заряжает аккумулятор, то разряжает его. График такого заряда приведён ниже

Мастер Кит Зарядка  АКБ асимметричным током График заряда акб асимметричным током

Рис.1. График заряда акб асимметричным током

Я решил доработать своё зарядное устройство, и для этой цели отлично подошёл ШИМ-регулятор мощности MP4511 (рис.2.).

Мастер Кит Зарядка  АКБ асимметричным током ШИМ-регулятор мощности Мастер Кит MP4511

Рис.2. ШИМ-регулятор мощности Мастер Кит MP4511

Модуль в первую очередь предназначен для регулировки мощности двигателей и яркости ламп, но принцип его работы оказался вполне подходящим и для решения моей задачи: на выходе MP4511 выдаёт импульсы, частоту и скважность которых можно регулировать.

Только модуль MP4511 пришлось немного доработать. Для понижения рабочей частоты ШИМ до необходимой я заменил конденсатор С6 на 4.7мкФ 50В. Также я установил на полевой транзистор VT1 и диодную сборку DA2 небольшие радиаторы.

При проверке готовой конструкции выяснилось, что «умное» зарядное устройство перестало обнаруживать подключенный через MP4511 аккумулятор и не выдавало напряжение заряда. Пришлось помучиться, но решение было найдено: дроссель L3 из MP4511 был удалён, а его контактная площадка (та, что ближе к центру платы) была соединена с 12 выводом микросхемы TL494 ЗУ «Вымпел».

Мастер Кит Зарядка  АКБ асимметричным током Общая схема подключения mp4511 с использованием стандартного блока питания

Рис.3. Общая схема подключения с использованием стандартного блока питания

Мастер Кит Зарядка  АКБ асимметричным током Схема подключения MP4511 к зарядному устройству «Вымпел

Рис.4. Схема подключения MP4511 к зарядному устройству «Вымпел»

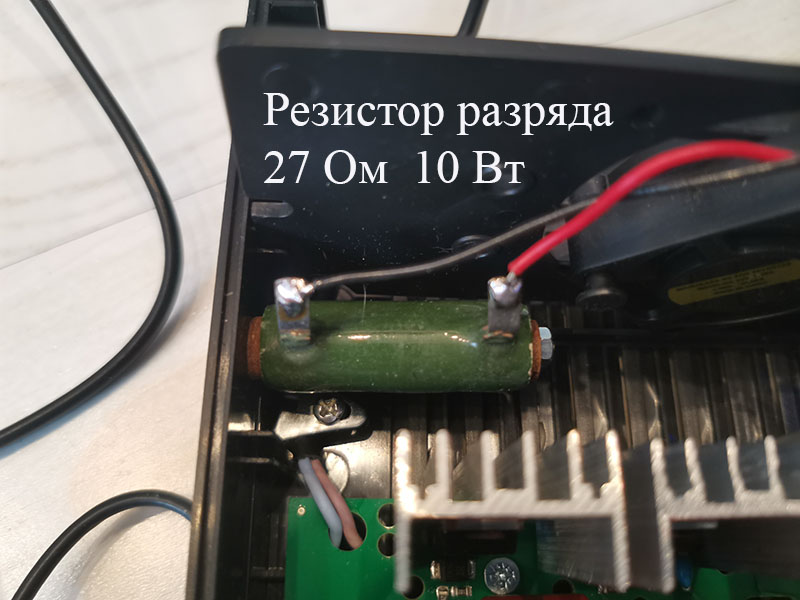

Разрядный ток обеспечивается резистором, подключенным параллельно клеммам аккумулятора. Я применил резистор сопротивлением 27 Ом. Это значит, что ток разряда составил 12 В/27 Ом = 0,45А. Во избежание перегрева этот резистор должен иметь мощность не менее 10 Вт.

В схеме предусмотрена защита аккумулятора от неконтролируемого разряда в случае случайного исчезновения сетевого напряжения. В этом случае реле своими контактами разомкнет цепь подключения резистора к аккумулятору. Можно применить любое реле с напряжением обмотки 12В и током коммутации не менее 1А.

Напряжение полностью заряженного аккумулятора в зависимости от его типа составляет 14…15В, поэтому и напряжение блока питания должно находиться в этих же границах. Найти готовый блок питания на такое нестандартное напряжение непросто. Но можно приобрести блок питания с выходным напряжением 12В, имеющий подстройку выходного напряжения. Например, блок питания LRS-100-12 может выдавать напряжение до 13.8В с током до 8.5А. Можно изготовить блок питания самостоятельно, можно применить доработанный ATX блок питания компьютера, подняв напряжение на его выходе со штатных 12В до необходимых 14.5В. Блок питания должен обеспечивать выходной ток 5…10А. Если планируете использовать внешний блок питания, не имеющий регулируемого ограничения выходного тока, обязательно доработайте MP4511: удалите перемычку между контактами разъёма «Шунт» и подключите к этому разъёму низкоомный шунт в виде нескольких витков медной проволоки диаметром 0.1 мм, сопротивление шунта должно составлять около 0.0015 Ом, длину проволоки можно рассчитать по известным формулам. Только после такой доработки MP4511 сможет работать в режиме ограничения тока.

Но, повторюсь, у меня уже было зарядное устройство «Вымпел-32» К его выходным клеммам я подключил доработанный модуль MP4511. Его удалось разместить в штатном корпусе зарядного устройства.

Мастер Кит Зарядка  АКБ асимметричным током Монтаж регулятора мощности MP4511 в корпусе зарядного устройства вымпел

Мастер Кит Зарядка  АКБ асимметричным током Монтаж MP4511 в корпусе зарядного устройства

Рис.5,6,7 Монтаж MP4511 в корпусе зарядного устройства

Я не нашёл точных рекомендаций об оптимальной силе тока заряда/разряда и частоте импульсов. Большинство электронщиков советуют ток заряда выбирать как 1/10 от ёмкости батареи, а ток разряда в 10 раз ниже зарядного. То есть для аккумулятора ёмкостью 55Ач это значения 5А и 0.5А, соответственно.

Ток заряда в моём случае я ограничил регулятором штатного зарядного устройства. Только надо учитывать, что разрядный резистор подключен к батарее постоянно, поэтому ток заряда я установил 5.5А, из них 5А поступают в батарею, а 0.5А рассеиваются в нагрузочном резисторе. Если Вы будете применять обычный блок питания, можете ограничить ток заряда переменным резистором на модуле MP4511. Ещё раз напоминаю, что схема ограничения тока в MP4511 будет работать только после удаления перемычки и установки шунта!

Частота переключения режимов заряд/разряд в различных найденных мною схемах составляла от нескольких Гц до десятков кГц, какая частота эффективнее – вопрос открытый. Я выбрал частоту около 50 Гц (то есть переключение циклов заряд-разряд в моём случае происходит 50 раз в секунду), скважность импульсов выбрал равной 2 (длительности периодов заряда и разряда равны).

Частоту и скважность импульсов я проверил с помощью карманного DIY-осциллографа NM8025box. Если у Вас нет осциллографа или частотомера, установите движки подстроечного и переменного резисторов модуля MP4511 примерно в средние положения.

Мастер Кит Зарядка  АКБ асимметричным током

Рис.8. Проверка параметров осциллографом

Заряд необходимо прекращать при достижении напряжения на клеммах аккумулятора около 14.5В (точное значение зависит от типа аккумулятора). Большинство зарядных устройств автоматически прекратят зарядку, да и в случае применения MP4511 совместно с любым блоком питания аккумулятор перестанет брать ток, когда его напряжение поднимется до напряжения на выходе источника питания. Но всё же рекомендую надолго не оставлять заряжаемую батарею без присмотра.

Теперь о результатах. Я уже писал, что мой аккумулятор почти полностью потерял ёмкость, она была на уровне всего 10Ач. После первого же цикла зарядки асимметричным током (режим 5А заряд/0.5А разряд) ёмкость аккумулятора возросла примерно до 25Ач. Воодушевившись результатом, я провёл ещё один цикл зарядки, и получил прирост ёмкости где-то до 30Ач. Это всё равно ниже нормальной ёмкости (55Ач.), но улучшения в моём случае значительные. Машина заводится нормально, аккумулятор не разряжается так быстро, как раньше. Думаю, что на год можно отложить покупку нового аккумулятора. А если за новым аккумулятором следить и регулярно проводить профилактические циклы восстановления с помощью описанного метода, то он сможет прослужить более десяти лет.

Владимир, г.Ульяновск
