Юрий Садиков
г. Москва



Таймер предназначен для включения на заранее заданное время различных устройств. Таймер можно использовать для управления освещением в помещении, в фотолабораториях, детских игрушках и т.п. Включение таймера производится кнопкой SW1, которую можно сделать выносной, например, на корпус таймера.

Общий вид устройства представлен на рис.1, схема электрическая принципиальная – рис.2.



Рис.1. Общий вид устройства.



Рис.2. Схема электрическая принципиальная.



Технические характеристики

  • Напряжение питания устройства: 12 В
  • Максимальный коммутируемый ток: 6 А
  • Размеры печатной платы: 41х35 мм
  • Размеры корпуса: 48х43х22 мм

Времязадающим элементом таймера является электролитический конденсатор C1, ёмкость которого определяет максимально возможное время включения устройства. В стандартной комплектации набора значение емкости равно 1000 мкФ/16 В. При этом значении C1 максимальное время включения таймера составляет 10 минут. Регулировка времени включения осуществляется подстроечным резистором R1. Устройство работает следующим образом: при нажатии на кнопку SW1 конденсатор C1 быстро заряжается, открывая транзистор VT1. При этом транзисторы VT2 и VT3 закрыты, ток через реле не протекает – его контакты X3, X4 разомкнуты – цепь нагрузки отключена. При разряде конденсатора С1 (его время разряда определяет время включения устройства) транзистор VT1 закрывается, а VT2 и VT3 открываются, через обмотку реле K1 начинает протекать ток, замыкая управляющие контакты нагрузки X3, X4. Таймер, таким образом, включает нагрузку.



Конструкция таймера

Устройство выполнено на печатной плате из фольгированного стеклотекстолита толщиной 2 мм и размерами 41 х 35 мм. В комплект поставки набора входит корпус BOX-M02. Перечень электронных компонентов, входящих в набор, приведен в таблице.

Таблица 1. Перечень элементов

  Позиция   Номинал
  R1   470 кОм
  R2, R5, R6, R9   1 кОм
  R3, R7   24 Ом
  R4   100 кОм
  R8   150 Ом
  С1   1000 мкФ/16 В
  VD1   1N4148
  VT1-VT3   BC547
  HL1   установить перемычку
  HL2   Красный светодиод
  K1   BS-115C, реле 9 В
  SW1   Кнопка тактовая
  Печатная плата     41х35 мм



Если требуется использовать устройство во временном диапазоне, например, от 2 до 30 секунд, необходимо заменить С1 на меньшее значение: 220 мкФ/16 В (в комплект набора не входит).



Рис.3. Внешний вид печатной платы.

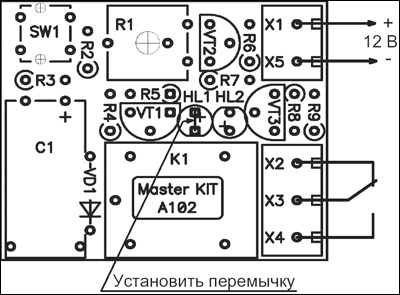

Рис.4. Монтажная схема (схема расположения элементов на плате).



Порядок сборки таймера

  • проверяем комплектность набора согласно перечню элементов, представленному в таблице 1;
  • формуем выводы радиоэлементов и устанавливаем их на плату в соответствии с монтажной схемой (рис.5);
  • на позицию HL1 устанавливаем проволочную перемычку;
  • устанавливаем электромеханическое реле;
  • подключаем провода от стабилизированного источника питания;
  • проверяем правильность монтажа;
  • включаем питание;
  • устанавливаем необходимое время включения таймера подстроечным резистором R1;
  • устанавливаем собранное устройство в корпус BOX-M02 .

Правильно собранное устройство в настройке не нуждается.



Материал опубликован в журнале Радиодело 2005`07.
