Arduino. Ломаем радио EK-004A и делаем управление осветительными светодиодами

EK-004A – радиоприёмник, работу которого обеспечивает контроллер Arduino. Кроме самого контроллера в состав этого радиоприёмника входит несколько модулей, каждый из которых обеспечивает работу какой либо функции. Например: приёмник, дисплей, регулировка звука, настройка на станцию, усиление звука.

Ваш ребёнок, наверное, уже собрал этот приёмник, разукрасил его, подарил маме, наигрался сам и отложил в дальнюю коробку.
Пришло время посмотреть на эту игрушку папе.



Делаем управление осветительными светодиодами.

Я выбрал очень яркие и мощные светодиоды XTEAWT-х-STAR, подходящие для освещения квартиры или подсветки.

Выбирайте любые.

Для правильной работы этих светодиодов требуется драйвер.

Выбираю LDD-500H.

У этого драйвера есть вывод для управления яркостью с помощью ШИМ (широтно импульсной модуляции). Так вот, сделаем так, чтобы яркостью светодиодного освещения управлял бывший радиоприёмник.

Отсоединяем

  • плату приёмника MP1090S
  • усилитель MP410
  • левый валкодер
  • громкоговоритель
  • две кнопки.

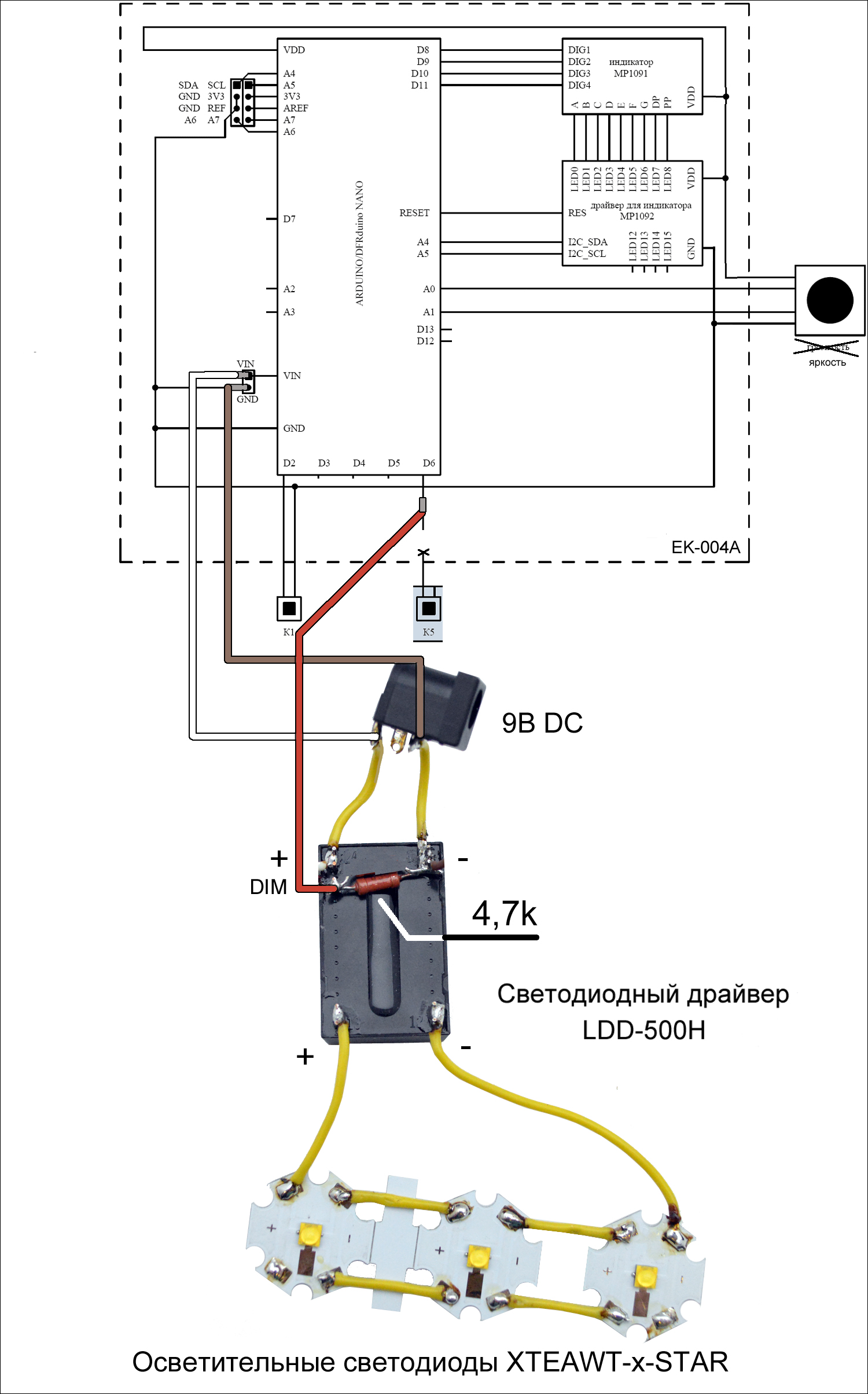

Остаются только те компоненты, которые указаны на схеме.

Мастер Кит Arduino. Ломаем радио EK-004A и делаем управление осветительными светодиодами

На этой же схеме указаны все соединения драйвера и светодиодов.

Питание новой конструкции - 9 В подключаем через разъем Vin к плате приёмника и к светодиодному драйверу.

Работает это так:

Валкодер, который в приёмнике регулировал уровень громкости, теперь регулирует яркость освещения от 0 до 255.
Кнопка включает или выключает освещение. Причём яркость включения остается та, что была при выключении света.

Длительное нажатие на кнопку запоминает уровень освещения, который установится после полного пропадания питания (аварийного).

Если у вас нет EK-004A, то эту конструкцию можно повторить с помощью следующих модулей:

  • MP1091 - Модуль-расширение для Arduino: cемисегментный, четырехразрядный светодиодный индикатор.
  • MP1092 - Модуль-расширение для Arduino: плата расширения вводов/выводов (16 разрядов) и светодиодный диммер.
  • MP1093 - 2 валкодера с ручками. Модуль-расширение для Arduino.
  • MB NANO - Arduino NANO, 5В, ATMEGA328, 16 МГц.

Скетч для Arduino

Библиотеки:
