Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса

Часть 1

Корпус из вспененного ПВХ и что внутри.

Подготовка (небольшая доработка) усилителя MP5613 и индикатора MP5630I2.

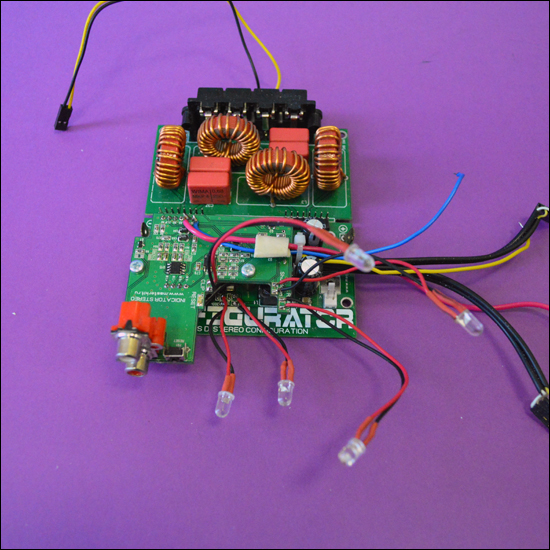

На платах конфигуратора и индикатора установлены 6 СМД светодиодов индицирующих состояние усилителя. Это два температурных режима, ошибка, готовность, перегрузка, сброс. Эти сигналы лучше всего вывести на переднюю панель усилителя. Поэтому меняем их на выводные, подпаяв их к платам на проводах длинной примерно 10-12 см. Потом вставим их в переднюю панель. (Рис.6)

Мастер Кит Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса доработка усилителя нч MP5613

Рис.6

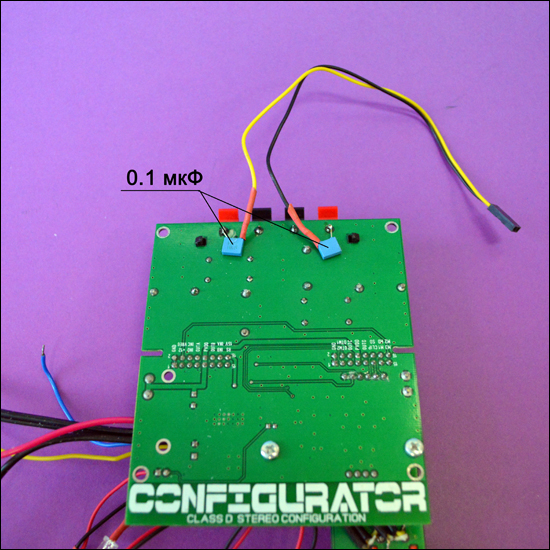

Ещё одна доработка. (Рис.7) На обратной стороне платы конфигуратора к одному из выходов (любому) каждого канала через пленочные конденсаторы 0,1 мкФ подпаиваем провод длиной 15-20 см. С них мы будем снимать сигнал на индикатор уровня.

Мастер Кит Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса конфигуратор стерео усилителя класс д

Рис.7

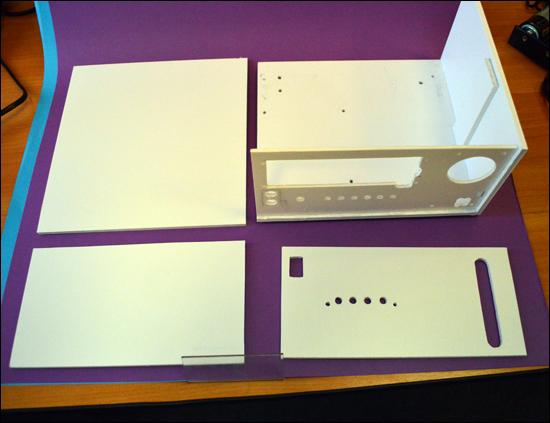

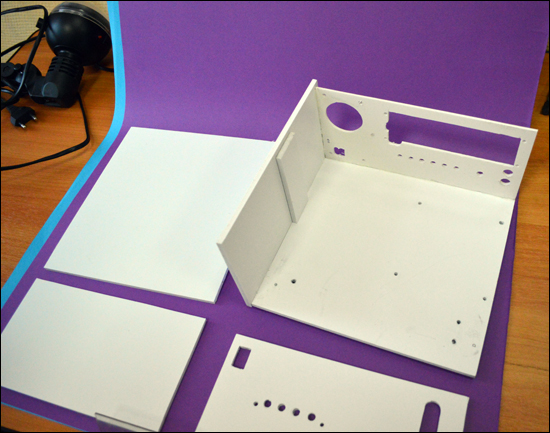

Корпус вырезан и склеен из листов вспененного ПВХ. Он очень легко обрабатывается, склеивается любым клеем для пластика и красится. Здесь можно скачать файлы фальш и передней панели в формате .lay. Распечатайте его в масштабе 1:1 затем скотчем приклейте к вырезанной заготовке и обычным канцелярским ножом вырежьте отверстия под индикатор и регулятор MP1231.

Мастер Кит Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса

Рис.8

Мастер Кит Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса

Рис.9

Размеры

  • боковых стенок – 110 * 200
  • дна и крышки – 210 * 200
  • задней стенки – 210 * 100

Я их покрасил из баллончика краской для граффити. Передняя панель под металл. Корпус – темно зеленый, почти черный.

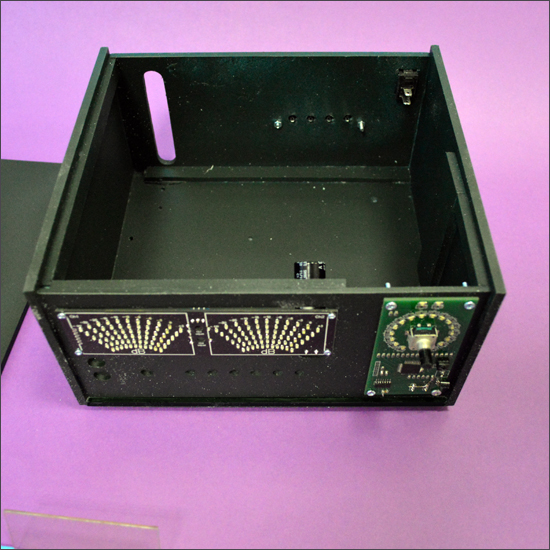

Модули индикатора и регулятора крепятся винтами М3 с внешней стороны фальш-панели.

Мастер Кит Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса

Рис.10

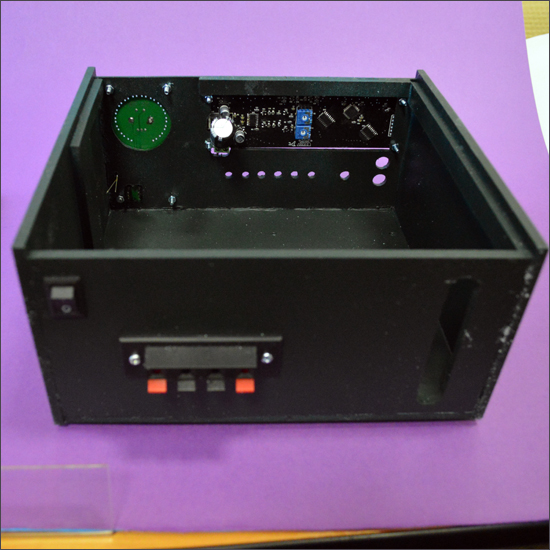

На задней стенке вырезаем отверстие под включатель и сверлим отверстия под зажимы акустики.

Мастер Кит Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса

Рис.11

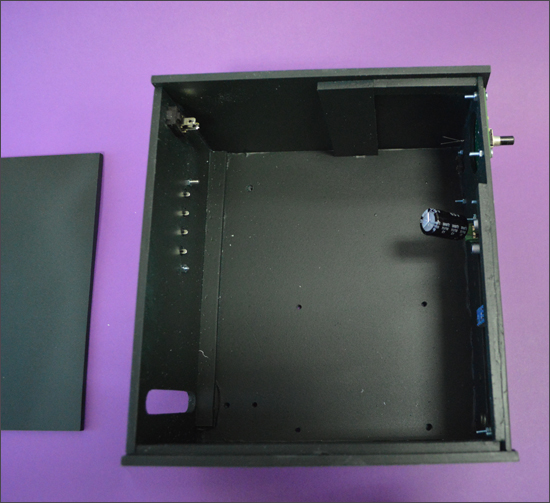

Мастер Кит Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса

Рис.12

Блок питания устанавливаем на длинную стороны. (Рис.13)

Мастер Кит Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса

Рис.13

Усилитель крепится на дно через стойки 5 мм. (Рис.14)

Переднюю панель закрепляем с помощью саморезов для дерева.

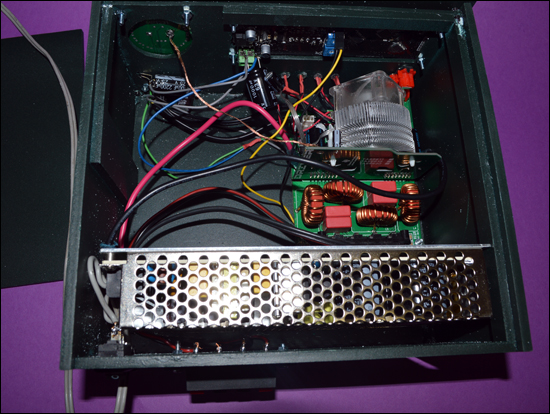

Мастер Кит Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса

Рис.14

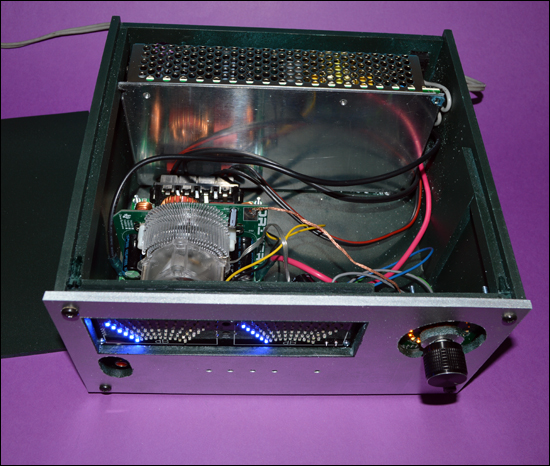

Мастер Кит Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса

Рис.15

Для полного исключения помех от ШИМ модуляции

  • Последовательно соедините GND всех модулей толстым проводом или оплеткой.
  • Вблизи разъемов питания каждого модуля повесьте по электролиту на 1000 мкФ или больше.

Всё!
Подключаем колонки по 150 Вт. и будет счастье вам и вашим соседям.

Мастер Кит Часть II. Высококачественный усилитель НЧ, или как правильно подключить аудиорегулятор на 2 канала к стерео усилителю НЧ D-класса

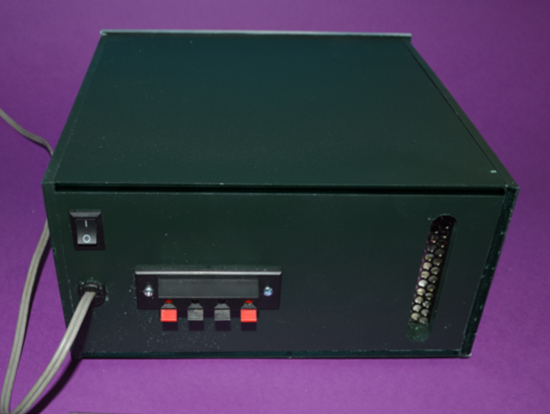

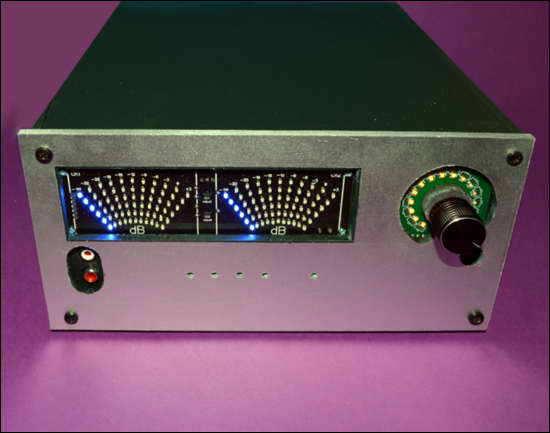

Рис.16 Должно получиться это.

Продолжение.
В третьей части. Кто-то принес дымчатый плекс. Пришлось изменить дизайн передней панели. Плюс к этому, в маленьком видео, покажу работу пульта ДУ. Громкость, баланс, mute ...
