Мы представляем Вашему вниманию отличное решение, предназначенное для владельцев дачного дома. Решение нам прислал один из наших читателей (UA4LOU). Оно показалось нам актуальным и несложным. Кроме того, все что нужно для его реализации есть на нашем сайте, что нам вдвойне приятно. Возможно многим пригодится. Судите сами.
Год назад был приобретен уютный домик в дачном садоводстве. Так как дом планировалось посещать на выходных и праздниках, а сохранность участков обеспечивает дырявый забор по периметру и один сторож, я задумался о его охране. Сразу же решил не заморачиваться с прокладкой проводов, поэтому стал искать смс сигнализацию с беспроводными датчиками. Изучив разные предложения на рынке, я понял, что все gsm сигнализации универсальны и поэтому в их комплекте присутствуют функции и датчики которые мне просто не нужны, а переплачивать желания не было. После нескольких дней поиска в интернете уже хотел смириться и купить что есть. В процессе поиска я поделился своей задумкой с приятелем, он порекомендовал посмотреть сайт Мастер Кит, на нем та я и нашел все, что необходимо для своей задачи. Итак, делаем охранную сигнализацию для дачи своими руками.
Собственно, что хотелось реализовать:
- Контролировать открытие входных дверей дома и гаража.
- Контролировать второй этаж.
- На всякий случай установить датчики дыма в доме и гараже.
- Поставить сирену в качестве пугача.
- Так же решил добавить GSM-оповещение.
После просмотра каталога Мастер Кит и видео роликов по применению кинулось в глаза серия датчиков MP433. Эта серия как будто была разработана для решения моей задачи. Вначале хотел использовать датчик открытия MP433DR1, MP433DR2 и датчик вибрации MP433V, но решил остановиться на датчике движения MP433IR. Если что, то всегда можно добавить любые датчик простым нажатием кнопки на приемнике. Кстати в поселке уже тянут газ, так что, скоро придется докупать и датчик газа.
Видео применения датчиков можно увидеть на страницах: MP433S, MP433IR, MP433G, MP433DR2, MP433DR1, MP433V.
Что представляют собой данные датчики:

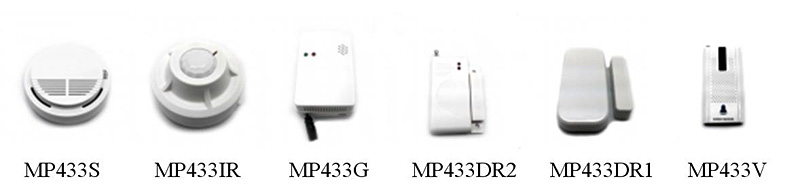

Это автономные устройства рассчитанные для работы от одного элемента питания до 1 года. Излучают кодированный радиосигнал на частоте 433 МГц до 100-150 метров.
Датчики MP433DR1, MP433DR2, MP433V питаются от 12В элемента 23A. MP433S и MP433IR питаются от 9В элемента «КРОНА». MP433G из-за особенностей строения датчика газа имеет внешнее питание 9-15В 150 мА. Все датчики выполнены в пластиковых корпусах и имеют элегантный внешний вид, который не портит интерьер. Датчики имеют фиксированный код изменяемый перемычками. Подозреваю, что они смогут работать с большим количеством имеющихся на рынке сигнализаций.

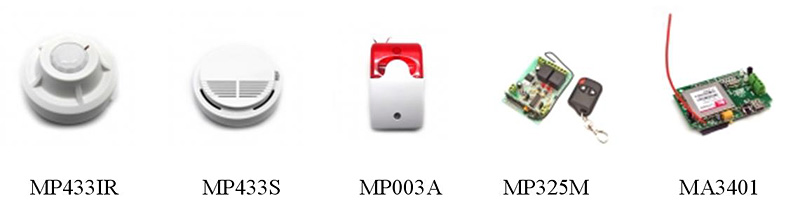

Что в итоге было приобретено:
- Датчик движения MP433IR - 3 шт.
- Датчики дыма MP433S – 3 шт.
- Светозвуковая сирена MA003A– 1 шт.
- Беспроводные приемники MP325M – 1 шт.

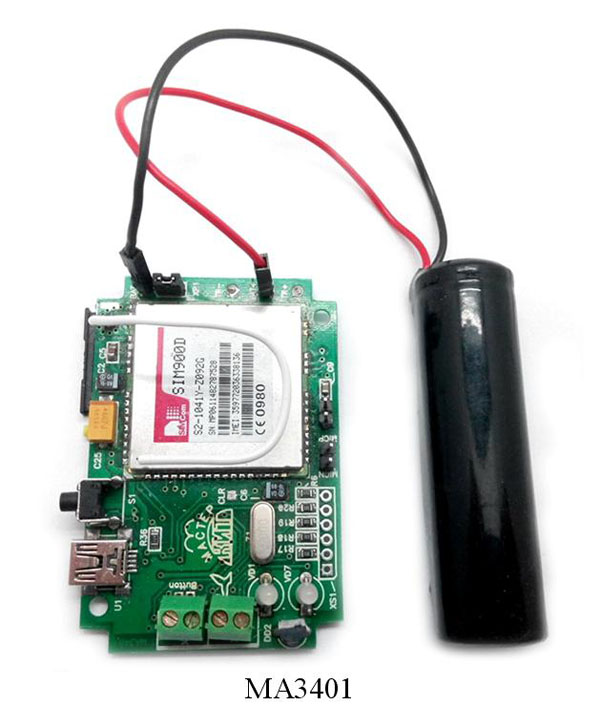

- GSM-модуль MA3401 – 1 шт.
Зарядное устройство и аккумуляторную батарею для GSM модуля взял от старого мобильного телефона. Сразу хочу отметить, если будут проблемы с самопроизвольным отключением MA3401, меняйте батарею. И не забудьте пропаять контакты подключения АКБ. Даже в техподдержке развели руками. Промучился несколько дней, пока нашел причину.
Что собственно получилось:

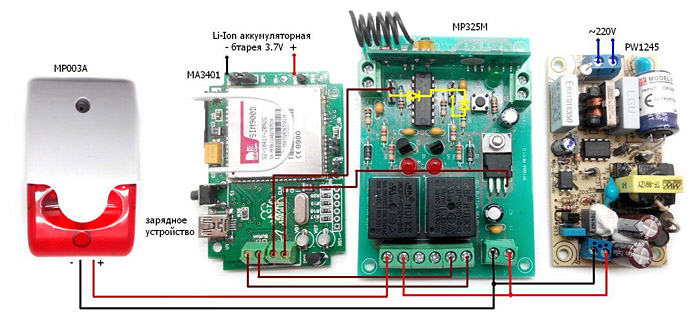

Схема подключения получилась несложной. Ее можно увидеть на рисунке ниже. Единственно что пришлось доработать - это приемник. Так как датчик движения и датчик дыма рассчитаны на разные каналы, чтобы не покупать второй приемник MP325M пришлось соединить два канала приемника в один с помощью диодов. Для этого необходимо убрать перемычки и вместо них установить два диода. Диоды можно использовать любые, это не критично. Теоретически должно работать и без них, но экспериментировать не стал. Освободившееся реле приемника я использовал для управления сиреной.

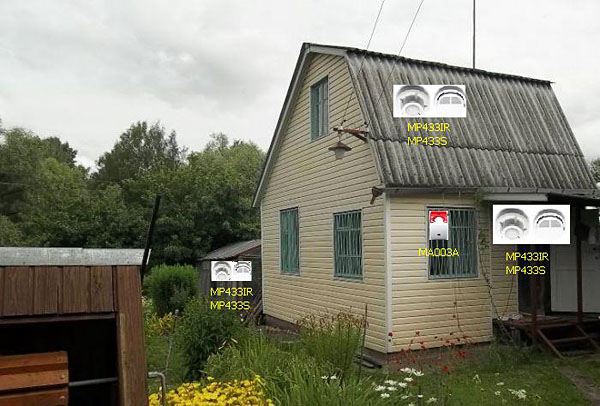

Датчики с легкостью удалось закрепить на потолке в доме гараже и на чердаке. Благодаря наличию индикации разряда батареи можно всегда вовремя их заменить. Как говориться нет проблем. Тем более срок службы элемента питания около года.
Сирену закрепил снаружи в верхней нише окна выходящего на улицу. Таким образом, она хорошо защищена от снега и дождя, и ее сложно достать. А при активации привлечет соседей и отпугнет злоумышленника.
Хочется отметить, что вместо датчика движения можно использовать датчики открытия, причем несколько штук на один канал. Мне приглянулись датчики движения, поэтому использовал их.
Как собственно все работает.
При активации датчика движения или дыма сигнал по радиоканалу передается на приемник. На приемнике срабатывает правое реле и размыкает шлейф охраны. Если GSM-модуль стоит на охране, то он активируется и делает дозвон на первый номер из памяти. Предупреждая хозяина о возможном проникновении или задымлении.
При получении оповещении можно с помощью СМС команды активировать сирену. Для этого задействовано левое реле, смотри схему подключения. После чего можно позвонить соседу или сторожу что бы проверили обстановку.
Слава богу, пока не приходилось пользоваться услугами соседей и сторожей. Тем не менее, как говорится в русской поговорке, на бога надейся, а сам не плошай.
GSM сигнализация MA3401 может реагировать на срабатывание датчика, как с 45 секундной паузой, так и мгновенно. Пауза в 45 секунд полезна при входе в дом. У вас будет 45 секунд, что бы снять его с охраны без срабатывания тревоги. Так же модуль имеет настройки оповещения о пропадании сети 220В и понижения температуры. Очень полезные функции, если дом стоит под отоплением.
Есть вход подключения микрофона для аудио контроля обстановки. Только микрофон необходимо использовать от гарнитуры сотового телефона, с другими будет фонить.

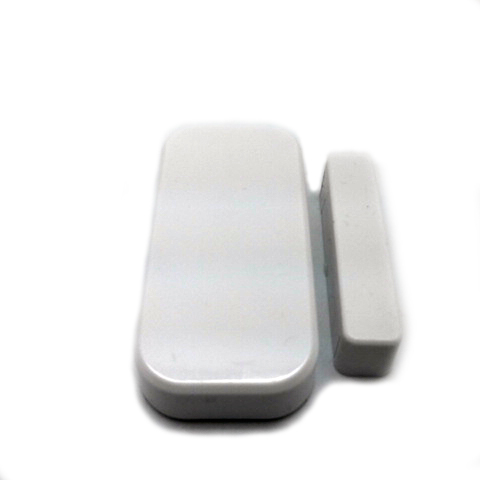

MP433DR1
На днях добавил датчик открытия MP433DR1. Установил его на входную дверь калитки. Спросите для чего? Все просто, мы любим, отдыхать на садовом участке за домом там и гамак и мангал. А к нам нередко приходят гости. Так вот, что бы быть в курсе, что твориться со стороны улице у нашего дома, и был поставлен этот датчик. Теперь, если кто-то входит к нам во двор, то мне на телефон идет дозвон, и я выхожу ему на встречу. Спросите, а как же датчики движения в доме? Тоже ничего хитрого. Датчик движения штатно оснащен выключателем питания. Поэтому при нахождении на даче я их просто отключаю.
Кстати если у вас капитальные ворота, то данный датчик можно привязать к звонку через модуль MP220V. Для этого выход оптореле необходимо подключить параллельно геркону датчика MP433DR1.

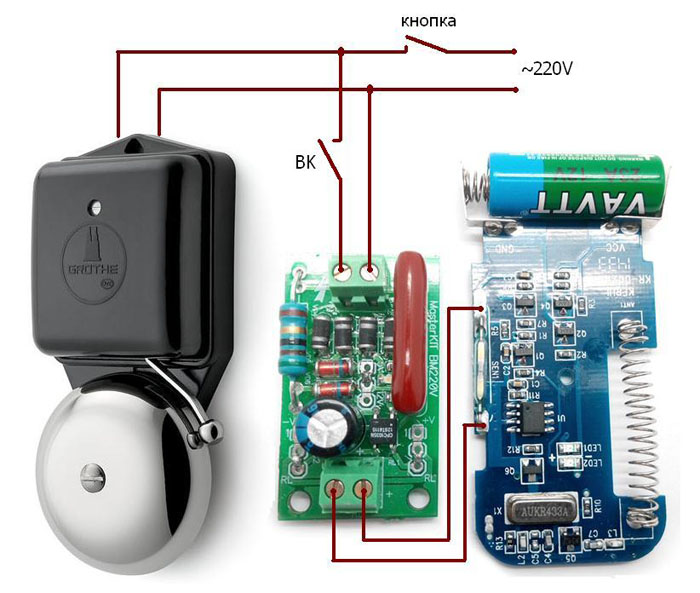

Схему подключения можно увидеть ниже.
В схеме присутствует выключатель, который необходимо включать, когда вы уходите в сад. То есть при нажатии кнопки звонка сработает датчик открытия и GSM-модуль сделает вам дозвон.
И это не предел, где можно использовать данные датчики. Есть мысли использовать их в автоматике полива. Но это уже будет другое применение.
Надеюсь, данный материал будет не только интересен, но и полезен. Возможно, кто-то захочет повторить или улучшить данное применение.
UA4LOU
