Мультиметр: устройство, азы работы с ним



Основы работы с мультиметром - практическое руководство для начинающего электронщика

Мультиметр – основной прибор радиолюбителя, большой помощник любого электронщика. Поэтому познакомимся с этим прибором получше и узнаем, как с ним работать.
В радиолюбительском творчестве часто требуется измерять напряжение, силу тока, сопротивление. Раньше для этого приходилось приобретать или даже конструировать самостоятельно несколько разных приборов: вольтметр, амперметр, омметр. Но сейчас в этом нет никакой необходимости: мультиметр – универсальный прибор, и может использоваться для измерения всех основных параметров простых самодельных конструкций.

В продаже можно встретить огромный ассортимент различных моделей мультиметров – от простых и недорогих до профессиональных, многофункциональных, имеющих повышенную точность и внушительную цену.

Здесь рассмотрим работу с самым простым и дешёвым приборчиком, который можно приобрести в радиомагазинах, на радиорынках, в гипермаркетах типа «Леруа Мерлен», «Оби» и т.п. Подобный прибор входит в состав набора юного электронщика NR02.

Приборы такого класса могут иметь несколько другой дизайн, разные режимы работы, но в целом работа с любым подобным мультиметром будет похожа.
Надёжность и точность измерения этого прибора, конечно, не потрясают воображение, но как первый прибор юного электронщика этот мультиметр – хороший вариант.
Если же увлечение электроникой перерастёт в хобби, всегда можно купить более серьёзный прибор: многофункциональный, надёжный, с повышенной точностью.

Включение-выключение прибора. Замена батареи.

Включение прибора осуществляется поворотом ручки переключения режимов в любое положение, отличное от «OFF». Для выключения мультиметра надо перевести ручку переключателя режимов в позицию «OFF».

Некоторые модели имеют функцию автоотключения питания: если прибором не пользуются более 10 минут, он автоматически выключится, что позволяет продлить ресурс батареи. Кстати, о батарее: мультиметр работает от батареи типа «Крона». При эпизодическом использовании прибора ресурса батареи должно хватить не менее чем на год. Если цифры на дисплее потеряют контрастность, или же прибор перестанет включаться вообще, батарею следует заменить. Для этого надо снять заднюю крышку прибора, удалить старую батарею и вставить новую.
Теперь рассмотрим работу с прибором и самые основные режимы измерения.


Измерение постоянного напряжения (режим «вольтметр»)

Измерим напряжение стандартной батареи типа «ААА». Её номинальное напряжение – около 1,5В. Но допустим, что мы не знаем этого.

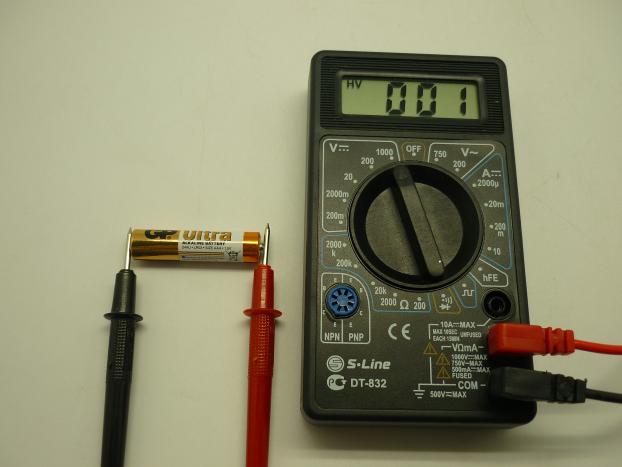

Устанавливаем переключатель в положение «1000V» и касаемся щупами выводов батареи. На индикаторе отображается «001». Следовательно, напряжение батареи – около 1В, но в этом режиме оно измерено очень грубо – нам не хватает такой точности.

Мастер Кит Мультиметр: устройство, азы работы с ним

Переводим переключатель режимов в положение «20» и повторяем измерение.

Мастер Кит Мультиметр: устройство, азы работы с ним

В этом режиме напряжение измеряется с большей точностью, и из показаний на дисплее прибора мы видим, что напряжение батареи – 1,56В.

Переведём переключатель режимов в положение «2000m», что соответствует максимально измеряемому напряжению 2000 мВ (или 2В). Повторим измерения и получим ещё более точный результат – 1566 мВ или 1,566В. Пожалуй, такая точность даже избыточна.

Мастер Кит Мультиметр: устройство, азы работы с ним

А теперь переведём переключатель режимов в положение «200m». Максимальное напряжение, которое можно измерить в этом режиме – 0,2В. Мы же подадим на щупы прибора почти в 8 раз более высокое напряжение – 1,5В. Вообще, делать это не очень корректно – можно испортить прибор. Как правило, встроенная защита мультиметра способна справиться с такими «злоупотреблениями», хотя проверять это часто не рекомендуется.

Касаемся щупами выводов батареи и видим на дисплее символ «1» - индикатор перегрузки. Это вполне естественно – ведь измеряемое напряжение гораздо выше предельных для этого диапазона 0,2В.

Мастер Кит Мультиметр: устройство, азы работы с ним

Итак, запомним главное правило: при измерении неизвестного напряжения обязательно установите переключатель режимов работы на самый высокий поддиапазон (в данном случае – 1000В). Затем, поняв примерную величину измеряемого напряжения, можно перевести переключатель режимов в оптимальное положение.

Прибор имеет встроенную защиту от перегрузки. Скажем, если подать на щупы прибора, включенного в режим «200m» напряжение величиной 2В, ничего страшного не случится: прибор просто покажет на дисплее символ перегрузки «1». Но если подать на щупы прибора, включенного в этот поддиапазон измерения, напряжение 200 В – он может выйти из строя.
Кроме того, при измерении напряжений выше 40В не нужно касаться оголённых проводов руками – это может быть опасно для жизни!

Есть ещё одна тонкость. Во всех предыдущих экспериментах мы соблюдали полярность измерения напряжения: красный щуп прибора подключали к выводу «+» батареи, а чёрный – к выводу «-». Но если перепутать местами щупы – ничего страшного не случится, прибор будет корректно измерять напряжение – это штатный режим работы. Только на дисплее будет отображаться знак «-», указывающий на то, что полярность подключения щупов к источнику напряжения неправильная.

Измерение сопротивлений (режим «омметр»)

Подключаем к щупам прибора резистор неизвестного номинала. Ручкой переключателя режимов устанавливаем наиболее оптимальный диапазон измерения – для данного резистора это диапазон «20к». На дисплее отображается измеренное сопротивление – 2,37 кОм.

Если мы проведём измерение этого же сопротивления в положении ручки переключателя режимов «2000k», то увидим на дисплее показания «002» и сделаем вывод о том, что сопротивление резистора – около 2 кОм. Но такая точность нас совершенно не устраивает - надо выбрать более оптимальный диапазон измерения.

Если же мы проведём измерение в положении ручки переключателя режимов «2000» (2000 Ом или 2 кОм), то увидим на дисплее символ «1», показывающий, что измеряемое сопротивление выше предела измерений.

Таким образом, при измерении сопротивления главное – выбрать оптимальный диапазон измерения. Правда, в отличие от измерения напряжения, при работе в режиме «омметр» ошибка в выборе диапазона не может вывести прибор из строя.

Попробуем определить номинал резистора альтернативным способом – по его цветовому коду. На корпус резистора нанесены цветовые полосы: красная, жёлтая, красная, золотистая. Из справочных таблиц находим, что номинальное сопротивление данного резистора – 2,4 кОм, а точность – 5%. Это значит, что реальное сопротивление резистора может лежать в пределах 2,28… 2,52 кОм, что вполне соответствует величине, полученной в результате наших измерений.

Мастер Кит Мультиметр: устройство, азы работы с ним

Измерение силы тока (режим «амперметр»).

Ток всегда измеряется в разрыве цепи. Например, совершенно недопустимо измерять ток, подключив щупы прибора непосредственно к источнику напряжения (например, батарейке).

Соберём простейшую цепь из батарейки и резистора. Измерим ток в этой цепи: 0.66 мА. Как и всегда при работе с мультиметром, главное – выбрать правильный диапазон измерения.

Как и в случае с измерением напряжения, нужно начинать измерение силы тока с самого большого поддиапазона – в данном случае «200m» - 200 мА. (Этот прибор может измерять ток до 10А, для чего нужно переключить красную клемму щупа в самое верхнее гнездо прибора. Но начинающему электронщику работать с такими большими токами, скорее всего, не придётся, поэтому подробно об этом режиме здесь не рассказывается).

Важно помнить вот о чём: включив прибор на диапазон измерения тока, например, на 2000 мкА (2 мА) и пустив через прибор ток в несколько сотен миллиампер, можно испортить прибор. В некоторых случаях перегорает встроенный в прибор предохранитель, и можно легко отделаться, заменив его. Но часто выходят из строя и другие компоненты прибора, и его ремонт становится трудным и нерациональным.

Теперь попробуем рассчитать силу тока в этой цепи теоретически. Из предыдущих опытов мы знаем напряжение батареи (1.566В) и сопротивление резистора (2370 Ом). Согласно закону Ома: Ток = Напряжение/Сопротивление = 1.566/2370 = 0.66 мА.

Всё как в аптеке: закон Ома работает, и наш прибор – тоже.

Мастер Кит Мультиметр: устройство, азы работы с ним


Итак, мы познакомились с мультиметром, верным помощником каждого радиолюбителя. Измерение постоянного напряжения, сопротивления и силы тока – это 95% режимов, которые нужны начинающему электронщику.

Работа с прибором в других режимах (измерение переменного напряжения, частоты, параметров транзисторов и диодов) будет рассмотрена отдельно.
