Расширение возможностей штатной аудиосистемы на примере Mercedes W203

Еще один вариант применения модуля MP3862BT, в автомобиле:

Являюсь обладателем подержанного Mercedes W203, 2000 года выпуска. Достался он мне с кассетной магнитолой. Зачем первый владелец, итальянец, заказал такую аудио систему в достаточно современный автомобиль не совсем понятно. Поэтому, уже давно испытывал потребность в прослушивания музыки со смартфона и планшета.

Менять магнитолу на «нарядную» нештатную нет ни желания, ни возможности. Тем более, что 15 тысяч рублей не было в моём бюджете. А главное, при установке внештатной магнитолы, я лишусь управления аудиосистемой на руле. Поэтому, давно искал вариант недорогой доработки штатной аудиосистемы до современного уровня. Для доработки магнитолы было решено использовать модуль MP3862BT, от компании Мастер КИТ.

Мастер Кит Расширение возможностей штатной аудиосистемы на примере Mercedes W203

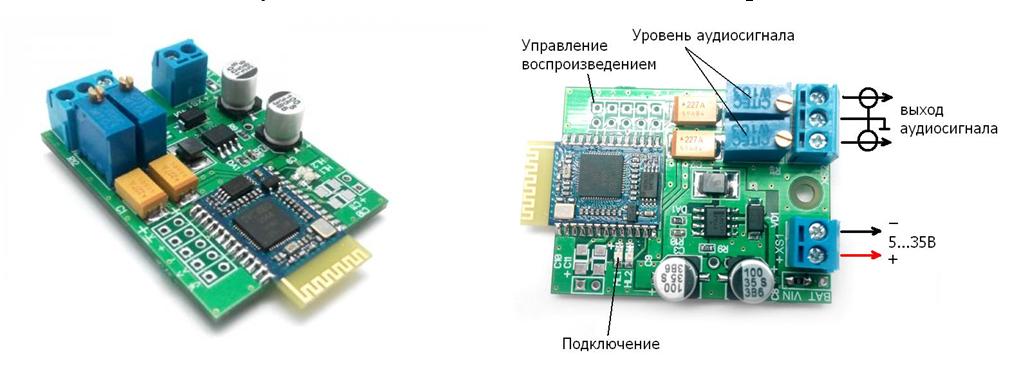

MP8036BT представляет из себя Bluetooth приемник с широким диапазоном питания и линейным выходом адаптированного для подключения к любым AUX входам. На плате выведены кнопки управления воспроизведением, которые при необходимости можно вывести для внешнего управления. Из вышеописанного видно, что плата специально разработана для быстрой инсталляции в любые звуковые системы.

Мастер Кит Расширение возможностей штатной аудиосистемы на примере Mercedes W203

Инсталляция не заставила ждать себя долго.

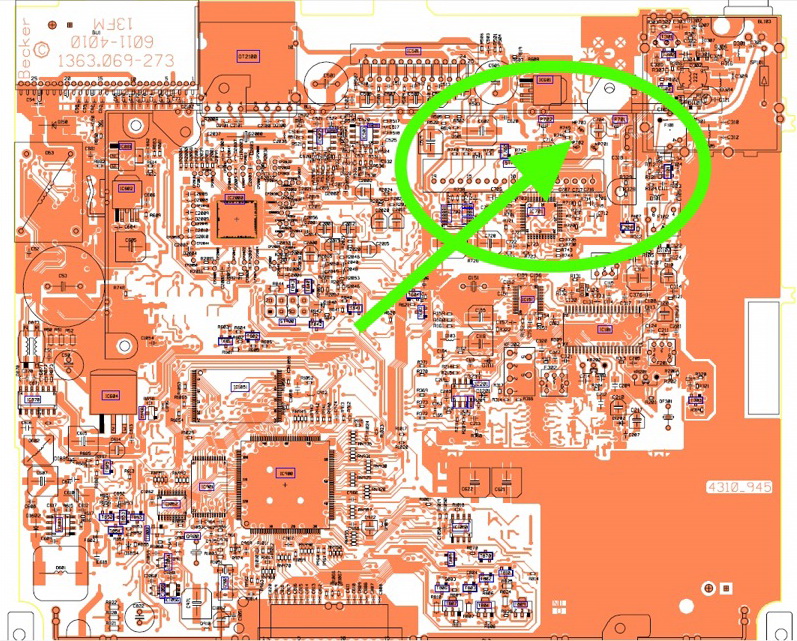

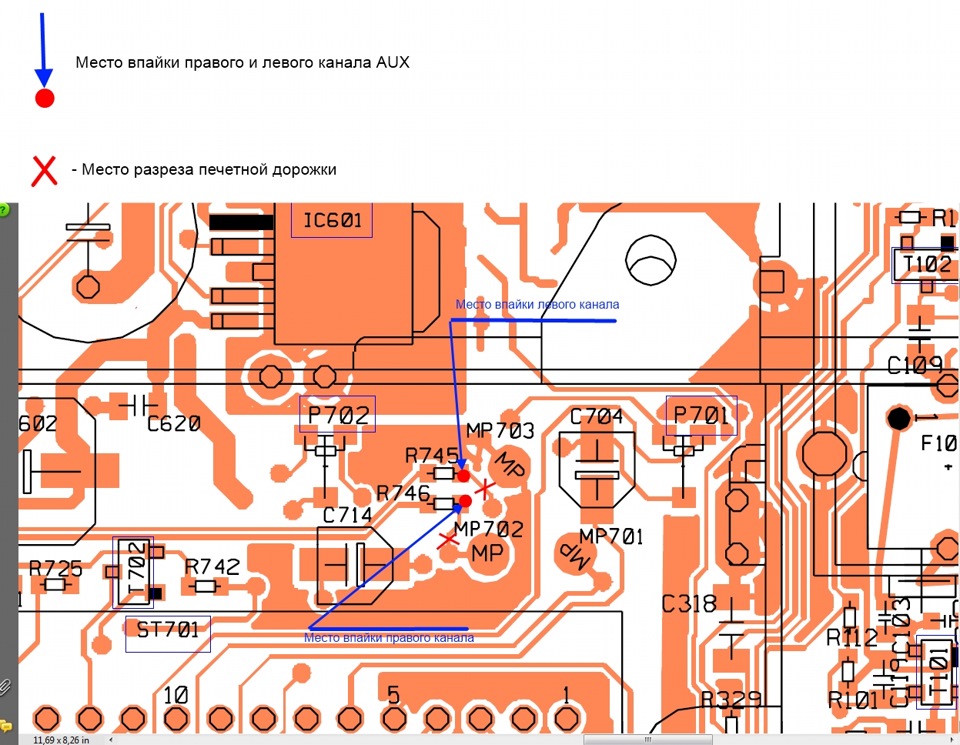

В интернете нашел описание магнитолы и место подключения AUX входа, в штатной магнитоле.

Мастер Кит Расширение возможностей штатной аудиосистемы на примере Mercedes W203

Так как при подключении модуля к смартфону в динамиках издается приятная мелодия, было принято решение не выводить индикацию на панель магнитолы, что также упростило подключение.

Мастер Кит Расширение возможностей штатной аудиосистемы на примере Mercedes W203

При необходимости, с клемм платы MP3862BT, можно вывести вход AUX для использования «ортодоксальных» устройств (плееров) на миниджеке. Но что-то мне подсказывает, что это не потребуется.

Место под установку модуля MP3862BT нашлось без особых трудностей.

Мастер Кит Расширение возможностей штатной аудиосистемы на примере Mercedes W203

Перед сборкой магнитолы проверяем все на работоспособность.

Мастер Кит Расширение возможностей штатной аудиосистемы на примере Mercedes W203

К сожалению, на данном этапе, функционирование кассетной деки восстановить не удалось. При отключении лентопротяжного механизма кассеты, контроллер чует неладное и отрубает электронику магнитолы. Для переключения на воспроизведение с блютуз модуля необходимо установить кассету в кассетоприемник. Поэтому, чтобы совсем все было хорошо, нужно лепить обманку, которая будет отправлять сигнал на блок защиты, активируя выведенный вход AUX. Но, на данном этапе, пока устраивает как есть, доволен как слон. В идеале необходимо кнопки управления магнитофоном подключить к кнопкам управления на модуле. После такой доработки появится возможность управления потоком с панели магнитолы.

Процесс снятия магнитолы можно найти на форумах, занимает 5-10 мин.

Мануал к моей магнитоле можно скачать здесь.

Вызывает вопрос, почему производитель магнитолы не сделал AUX, при том, что все возможности есть? Наверное, это навсегда останется тайной.

Вот оно импортозамещение, как оно есть. Спасибо Мастер Кит за вторую жизнь моей магнитолы!

Чуть позже пришлю видео как это все работает.

Автор: Киселев Дмитрий, г. Санкт Петербург.
