Ручка-мультитул 3D Simo Mini для творчества

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Эта необычная ручка была представлена в 2015 г как инновационный проект на Kickstarter.

Проект был весьма успешным (1,822 беккера позволили собрать почти 230 тысяч долларов). Сейчас ручка 3D Simo Mini производится серийно и доступна для приобретения у российских дилеров. Разработка и производство ручки 3D Simo Mini полностью чешское (не Китай).

Это первая и единственная 3D ручка-мультитул, сочетающая в себе функции 3D-ручки, паяльника, прибора для выжигания по дереву, коже и пластику и резака для пенопласта. Развивает творческие способности. Позволяет создавать 3D-рисунки нового уровня проработки и качества. Дает практический навык работы с инструментами.

  • 3D ручка с возможностью печати множеством материалов;
  • Компактный паяльник;
  • Выжигатель: можно делать рисунки на дереве и коже;
  • Пенорезка.

Отдельно выделю синхронизацию со смартфоном через Bluetooth и приложение с огромным количеством настроек режимов работы.


Ручка 3D Simo Mini работает от любых источников питания с USB-портом: зарядных устройств для смартфонов, внешних аккумуляторов, зарядок для прикуривателя автомобиля и так далее.

Ручка 3D Simo Mini  позволяет создавать 3D-рисунки нового уровня проработки и качества, позволяя обрабатывать полученный 3Д рисунок дополнительными насадками. Это развивает навыки и творческие способности у детей, а также поддерживает интерес к самостоятельным поделкам.

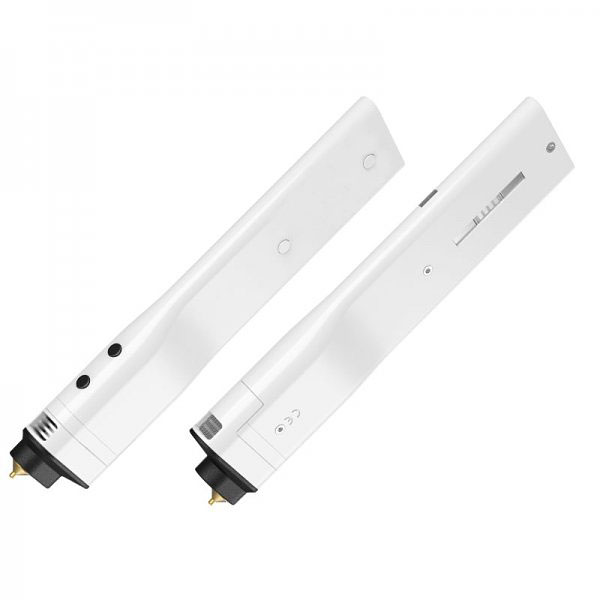

Внешний вид ручки: это плоская вытянутая ручка из белого пластика с насадкой на конце. На верхней грани присутствуют две кнопки.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Продается в интересной и яркой упаковке.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

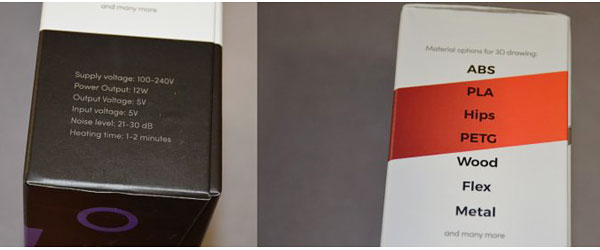

На коробке есть подробное описание характеристик и возможностей 3D ручки.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

И на обороте предварительно можно ознакомиться с возможностями ручки-мультитула.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Еще раз делаю акцент на уникальности этой 3D ручки: это стартап с Кикстартера и производство находится в Чехии.
Стикер на коробке это подтверждает (!).

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

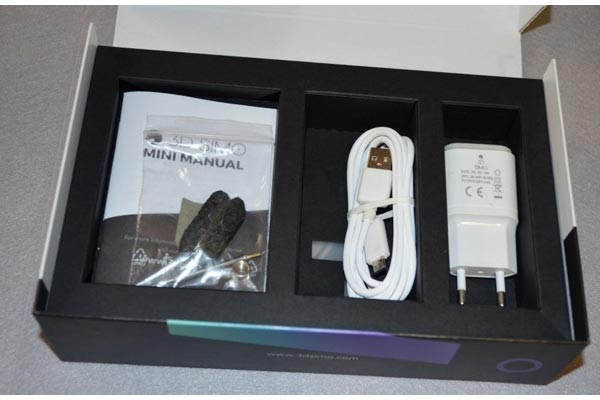

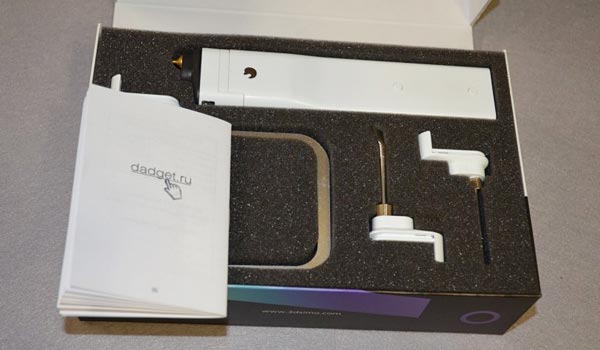

Упаковка продуманная, всё находится на своих местах.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

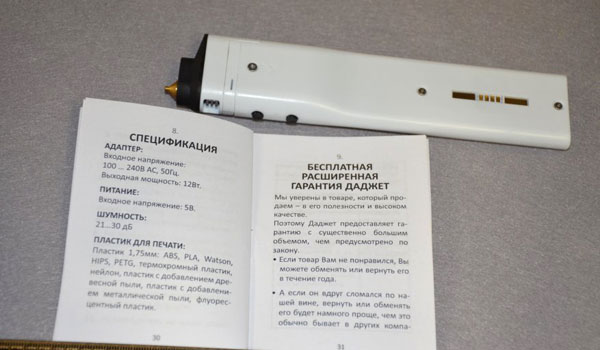

В комплекте есть две инструкции: на русском и на английском языках.
Инструкции достаточно подробные, есть описание комплекта, использование, обслуживание и т.п.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Внешний вид 3D ручки.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Далее, в упаковке есть второй и третий слои комплекта.

На фотографии дополнительные насадки, нихромовая проволока, USB провод, источник питания с USB.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

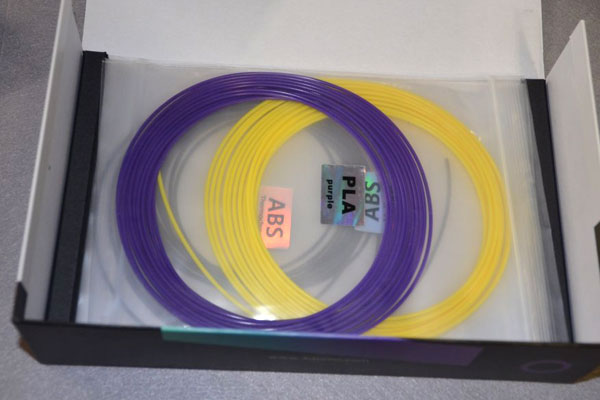

На самом низу уложены три мотка пластика (ABS/PLA/ABSchange).

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

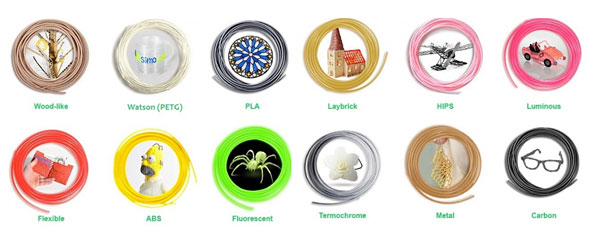

Вообще, ручка всеядная. Перечень поддерживаемых типов пластика достаточно большой.
Для ручки используется пластик диаметром 1.75 мм

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

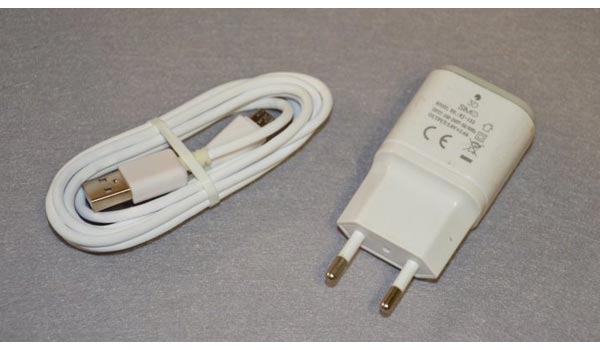

В комплекте с 3D Simo Mini идет достаточно хороший USB провод питания (1.2м) и фирменные блок питания с USB (5В/2.4А).

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

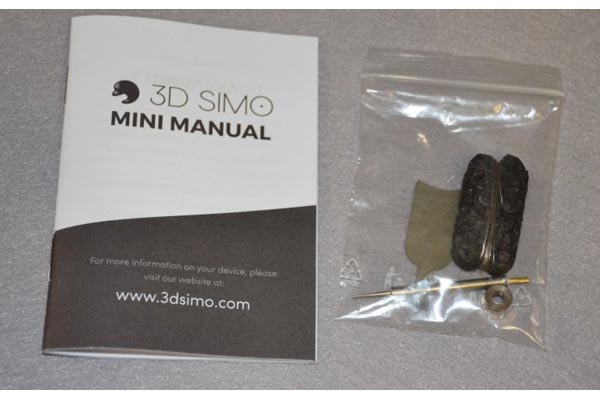

В дополнительном комплекте: проволока с большим запасом для пенорезки, а также дополнительная насадка для выжигателя.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

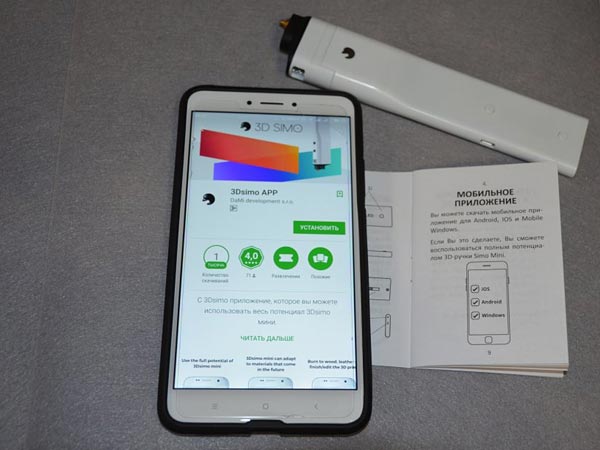

После беглого ознакомления с инструкцией рекомендую скачать приложение 3D Simo APP и подключиться к ручке.
Заодно можно настроить режимы работы «под себя» — под конкретный пластик.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

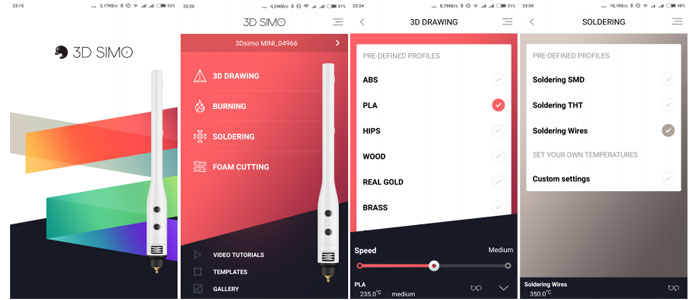

Скриншоты приложения. На последний двух видна настройка пластика для 3Д рисования, а также профиль и температура паяльника.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

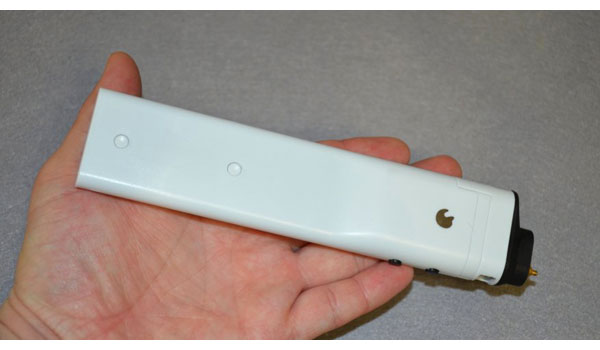

Несколько слов про саму ручку 3D Simo Mini. Длина ручки с насадкой для 3D пластика составляет около 180 мм.
Но из-за плоской формы пользоваться 3D Simo Mini  будет удобнее, чем распространенными ручками Myriwell.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

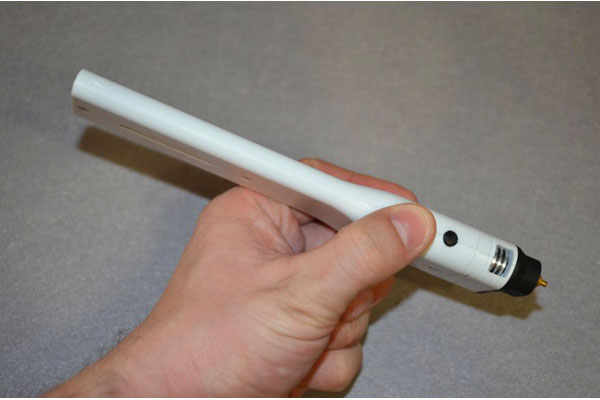

В руке лежит удобно, даже ребенку можно будет пользоваться ручкой без особого затруднений.
На верхней грани расположены две кнопки (подача-обратка), как раз под палец.
(Не оставляйте детей с ручкой без присмотра. Насадки очень горячие!).

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Также на корпусе присутствует дополнительный разъем для переходника на microUSB – четыре контакта и магниты по краям.
Такой переходник позволяет вывести microUSB на задний торец ручки,  и используется дополнительно в случае, если по каким-то причинам неудобно пользоваться боковым.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

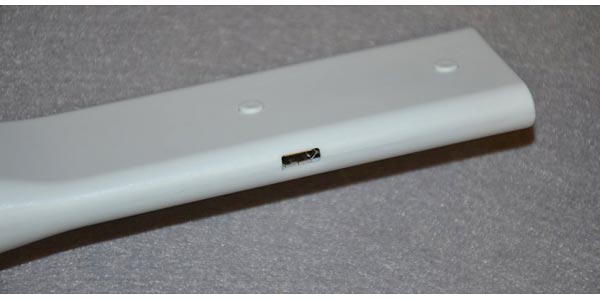

Самый главный разъем))))
MicroUSB для подключения питания ручки. Требуется 5В, не менее 2.4А (лучше с запасом).

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

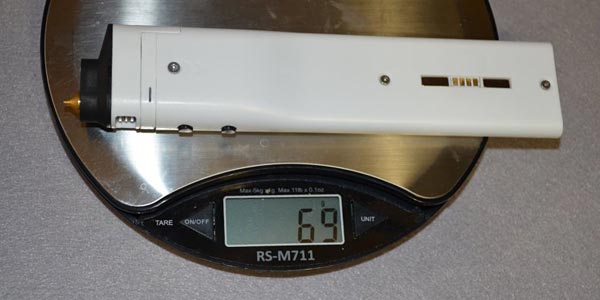

Масса ручки около 70 грамм. Это весьма и весьма легкая ручка. Малый вес удобен для детей, а также не создает помех творчеству.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

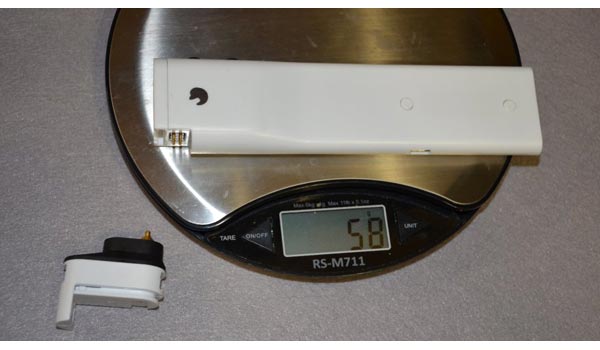

Ручка без насадки весит еще меньше, около 60 грамм.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

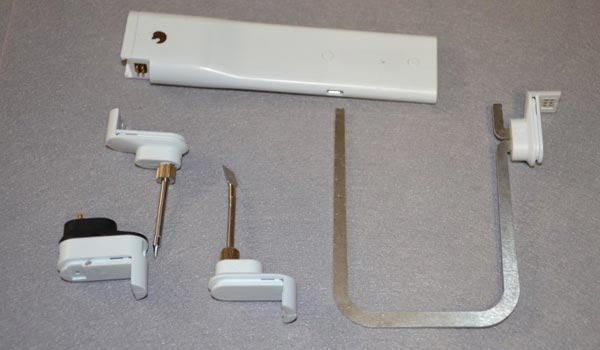

Все насадки съемные, на пластиковых салазках и с 6-контактным разъемом.
Насадки малогабаритные и легкие: для 3Д рисования, для выжигания и паяния, для резки пеноматериалов.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

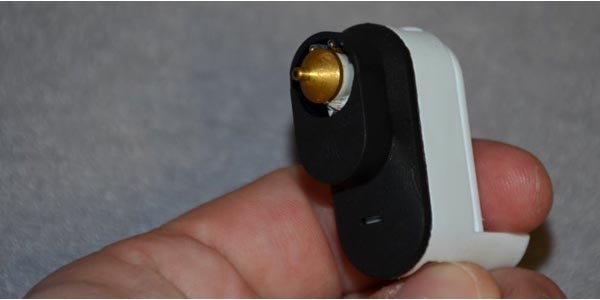

Например, насадка для 3D рисования весит всего 11 грамм и представляет собой полноценный эффектор с соплом, нагревателем, термистором и радиатором.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

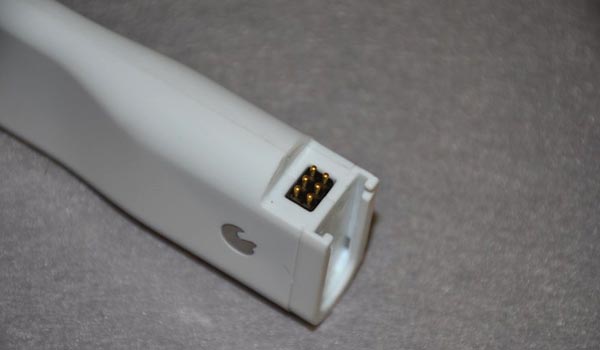

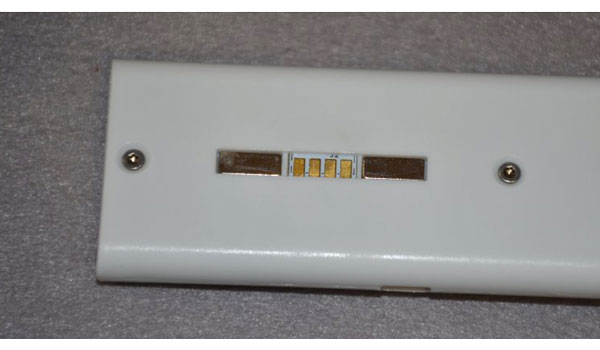

На корпусе ручки присутствует ответная часть пластиковых салазок и контакты разъема (управление/тип насадки, термистор, нагревательный элемент). Контакты подпружинены.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

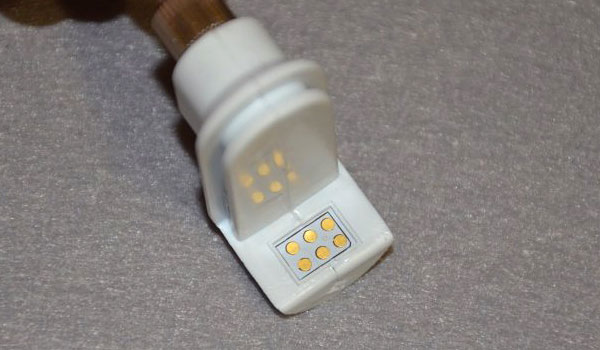

На насадках соответственно -  контактные площадки.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

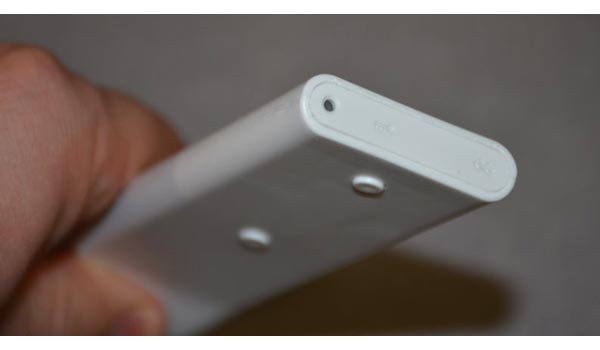

А в верхней части присутствует всего лишь небольшое отверстие для загрузки пластиковой нити (филамента), диаметром 1.75 мм.
Также присутствует индикация. Через корпус просвечивают светодиоды Bluetooth и индикации нагрева.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

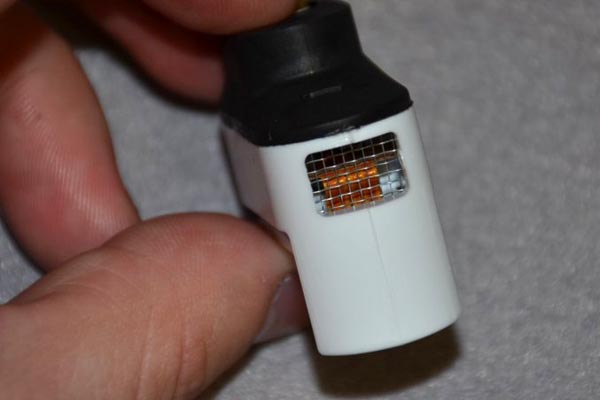

Устанавливаем насадку для 3Д рисования. Насадка достаточно продуманная. Есть радиатор термобарьера, защита от ожогов.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Сопло похоже на сопла от 3Д принтеров. Да и весь эффектор похож на компактный хотэнд от 3Д принтера.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

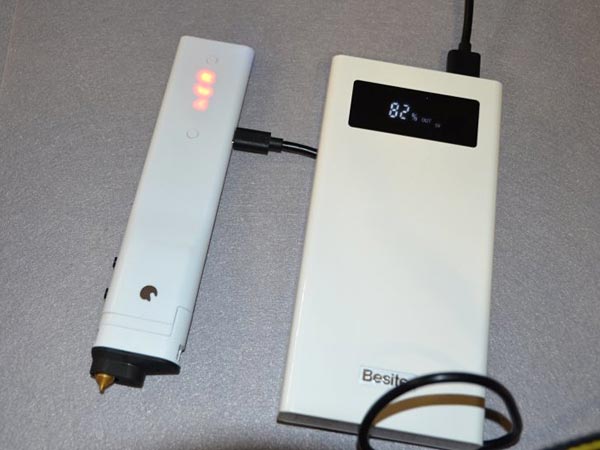

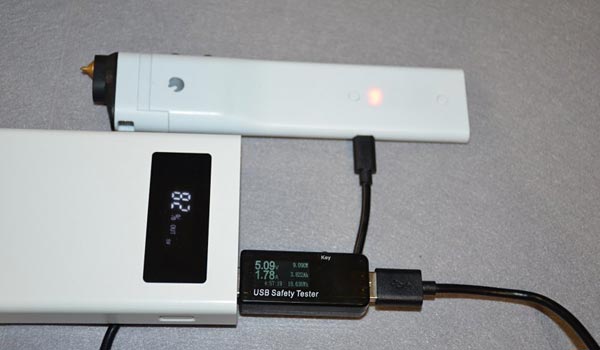

Подключаем питание и проверяем ручку. Крайне удобно пользоваться ручкой от внешнего аккумулятора — вообще без ограничения для перемещения (положил в карман и вперед рисовать)

Вот только внешний аккумулятор должен выдавать более 2А на порт.
На ручке загорается индикация Heating — идет нагрев. Установлена насадка для 3Д рисования, согласно выбранному режиму идет нагрев для температуры плавления ABS-пластика.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

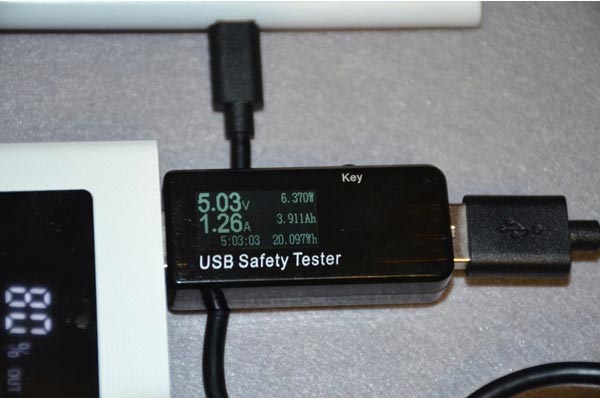

Потребление в этом режиме около 2А.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

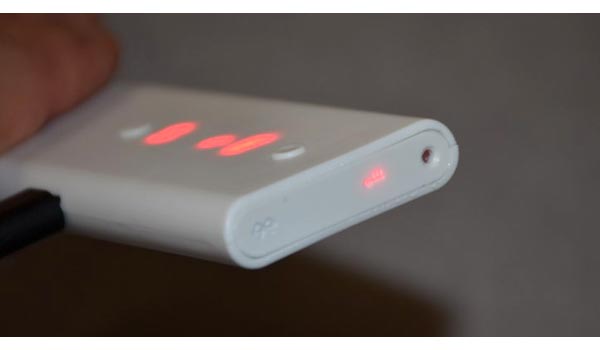

Индикация на верхней части ручки.  Дублируется информация о режиме. (Значок «нагрева»).

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Можно подключиться к 3D Simo Mini и подкорректировать температуру для конкретного типа пластика.

По умолчанию включается в режиме ABS. Двумя клавишами на корпусе можно изменить тип пластика на требуемый, например на PLA или PETG (Watson) и т.п.

Ждем разогрева ручки и заправляем пластик (вставляем в отверстие вверху и нажимаем кнопку подачи). Временами ток достигает значений более 2А.

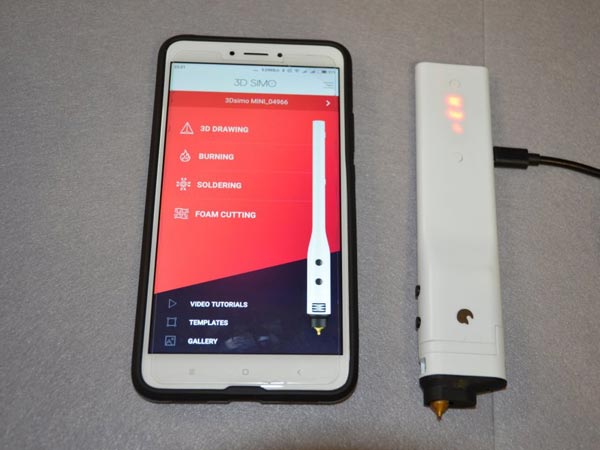

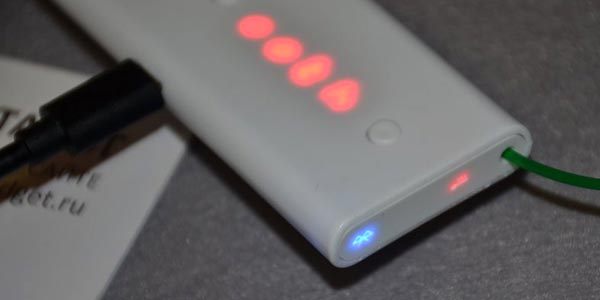

Кстати, удалось сфотографировать и индикации работы Bluetooth подключения (синий значок BT).

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

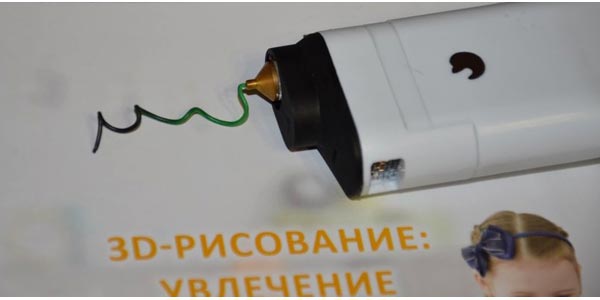

Проталкиваем пластик до экструдера, ждем несколько секунд, пока прогонит до сопла.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

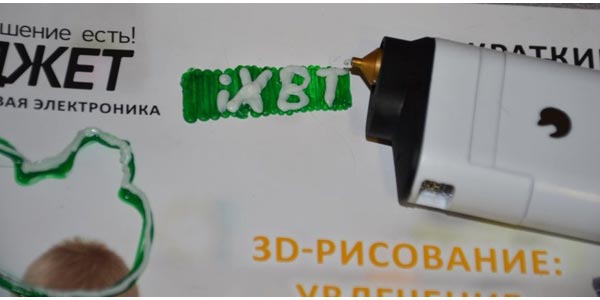

Можно попробовать в деле!

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Получается достаточно неплохо. Настраиваемые режимы работы позволяют использовать любой пластик, а не только тот, под который обычно «заточены» 3Д ручки.

После рисования сопло можно очистить, хотя оно не сильно загрязняется.

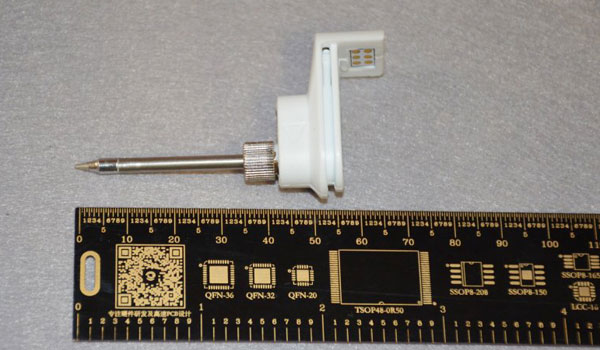

Далее, насадка для паяльника.

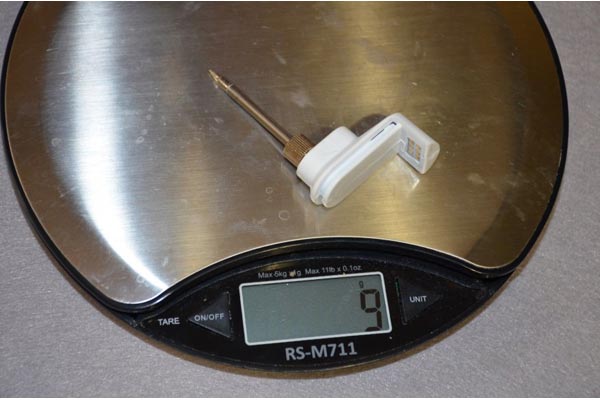

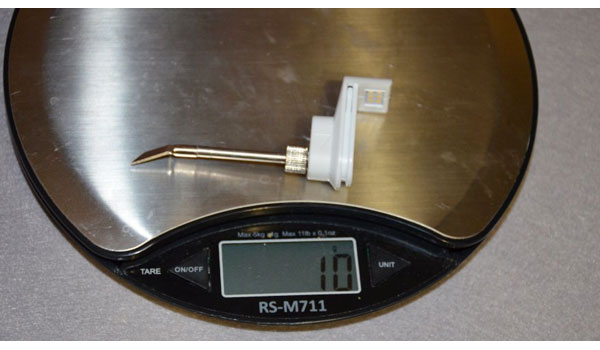

 Как и предыдущая, весит насадка всего 10 грамм.

 Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

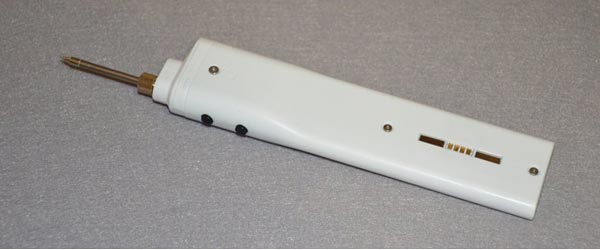

Устанавливаем на ручку, до щелчка. Внешний вид ручки 3D Simo Mini  с насадкой-паяльником.

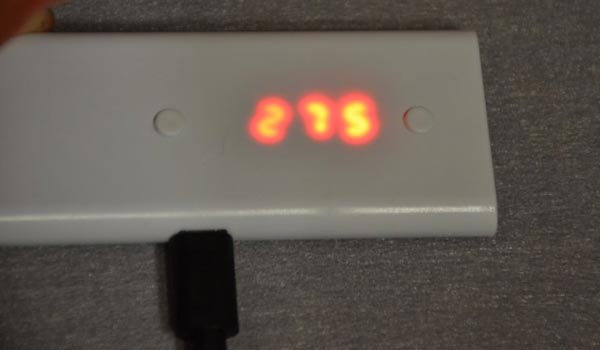

Включаем питание, выбираем температуру (на фото 275°С).

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

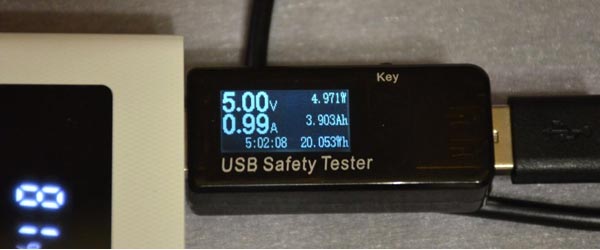

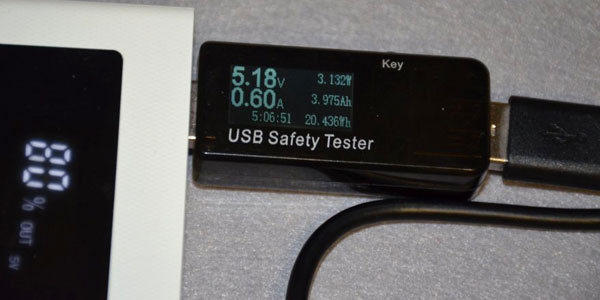

Потребление от 5В составляет около 1А.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

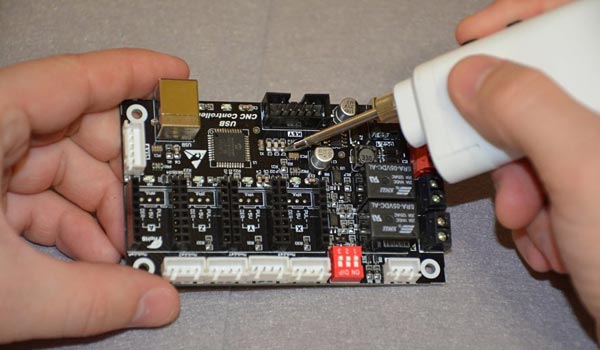

Паять достаточно удобно, жало тонкое. Необходимо понимать, что тонкое жало и небольшая мощность подходят для ограниченного круга паяльных и монтажных работ.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Далее можно попробовать насадку для выжигания.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

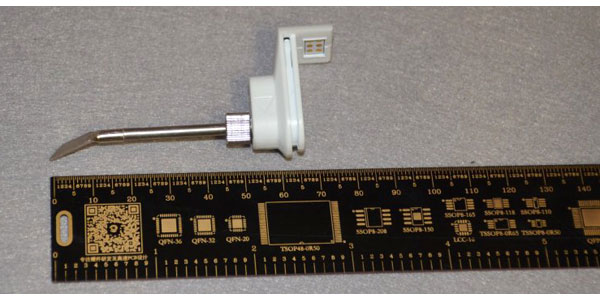

Это насадка в виде плоской лопатки. Подходит для выжигания по дереву и коже.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Устанавливаем на ручку.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

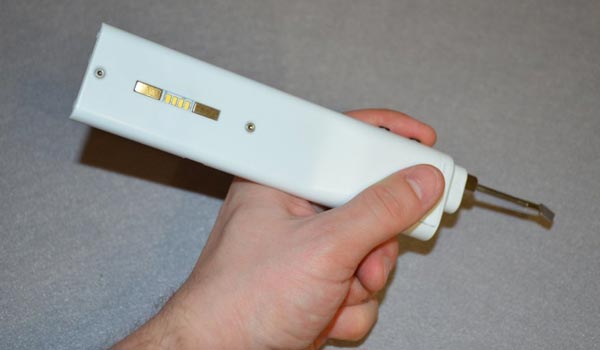

Длина ручки становится почти 210 мм, хотя по-прежнему пользоваться удобно.

Потребление идет только при нажатии на кнопку подачи. И составляет в пределах 1...1.5А

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

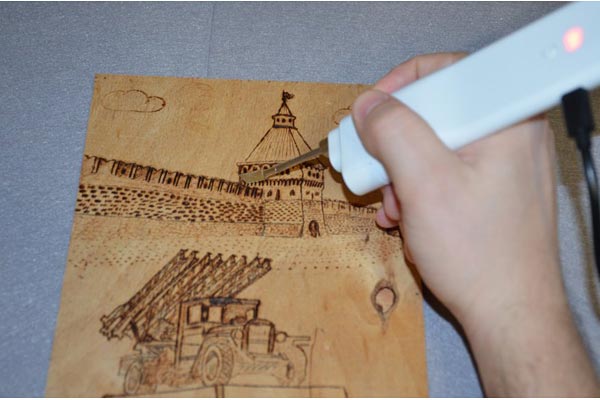

В далеком детстве у меня тоже был выжигатель, но значительно более габаритный.
А пользоваться 3D Simo Mini  — удобно!

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Насадка-лопаточка узкая, острая, позволяет выполнять штриховку, прямые линии и выжигание точками.
Если требуется более детальная прорисовка, то можно установить запасную насадку-иголку или выжигать жалом от паяльника в режиме выжигателя (температура выше, около 400°С).

Внешний вид насадки-иголки из комплекта.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

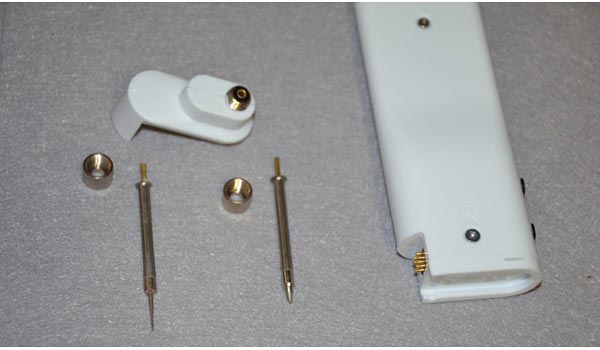

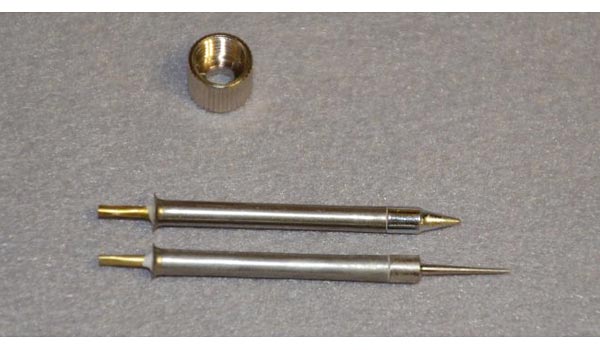

Для сравнения разобрал насадку для паяльника. Обратите внимание на тонкое острие.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

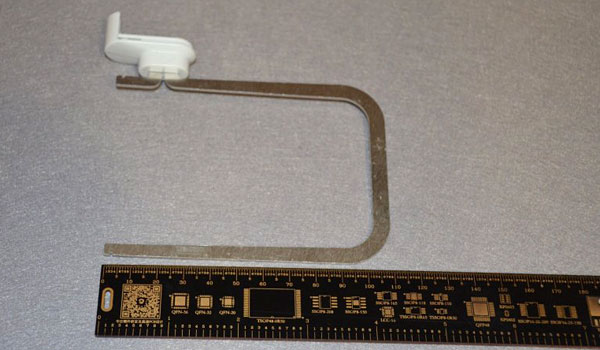

Ну и последняя насадка — пенорезка. Представляет собой серп-держатель, на оба конца которого натягивается нихромовая проволока.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

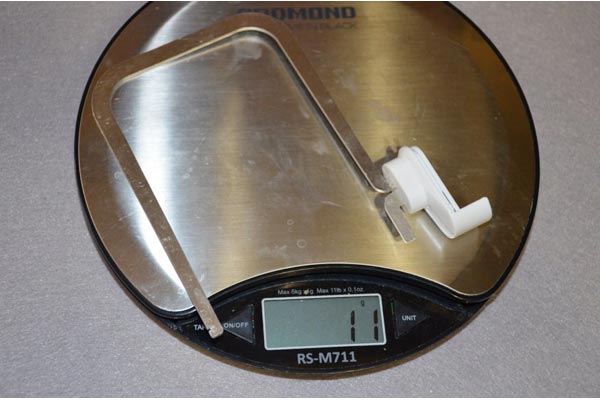

Это самая большая и габаритная насадка для 3D Simo Mini.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

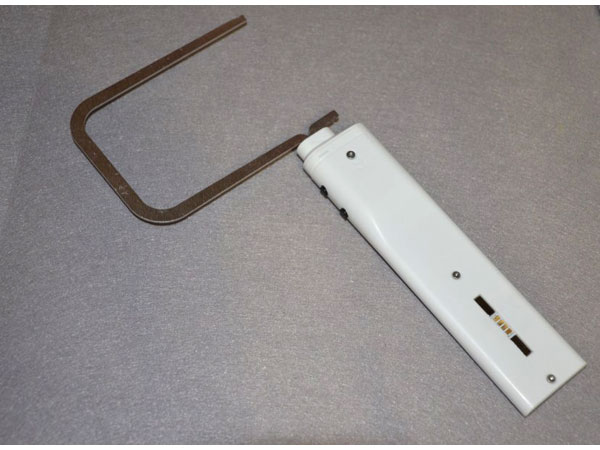

Внешний вид ручки с установленной пенорезкой.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

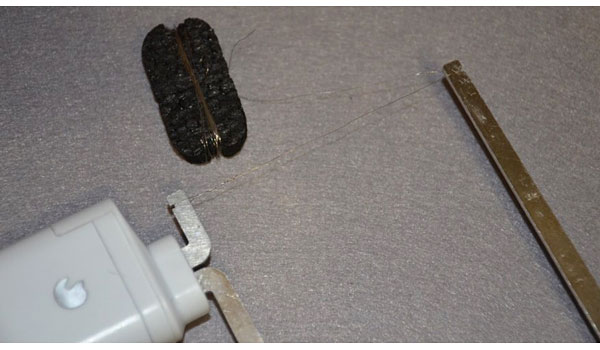

Пенорезка в комплекте идет без натянутой проволоки. Натягивать нужно самостоятельно. Проволока в комплекте есть, с большим запасом. Делаем петлю из проволоки, накидываем на один конец. Слегка сжимаем «серп», подводя концы друг к другу. Обматываем проволокой второй конец, фиксируем, отпускаем концы. Проволока должна натянуться, как струна.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Включаем, проверяем. Нагрев идет в момент нажатия на кнопку подачи. Нагрев практически моментальный. Ток потребления менее 1А.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

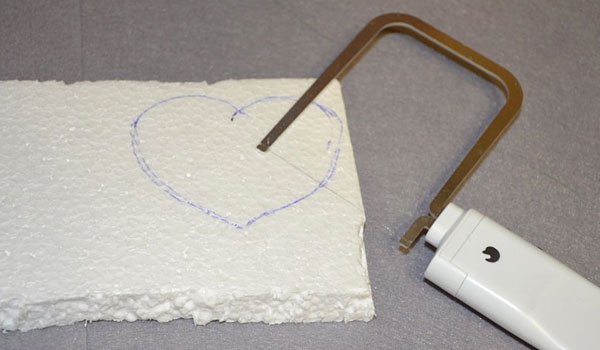

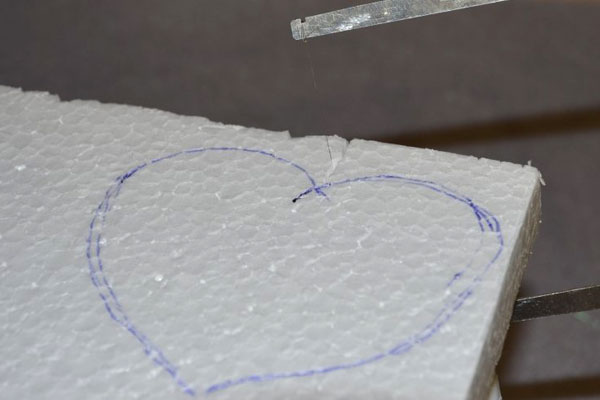

Воспользуемся небольшим кусочком пенопласта. Нарисуем небольшой эскиз для теста.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Нажимаем на кнопку подачи, проволока нагревается и можно проводить пенорезкой как лезвием. Входит в пенопласт как горячий нож в масло.
При работе присутствует небольшой запах от пенопласта, так что нужно работать в проветриваемом помещении.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

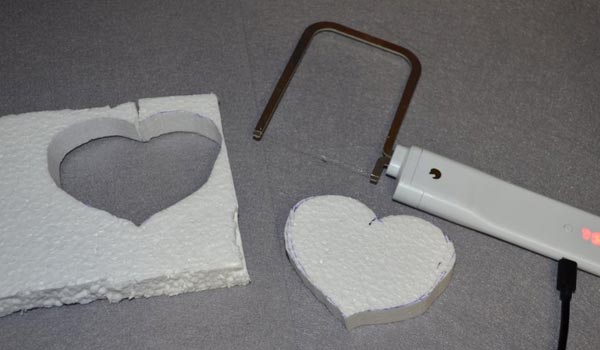

Буквально за пару секунд получаем вырезанную фигуру. Края реза ровные и гладкие, остальное зависит от навыка и твердости руки.
Кстати, сложность фигурок может быть практически любая.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

В заключении, расскажу небольшой способ рисования именно 3д фигур в воздухе. Обычно это остается за пределами обучающих роликов.

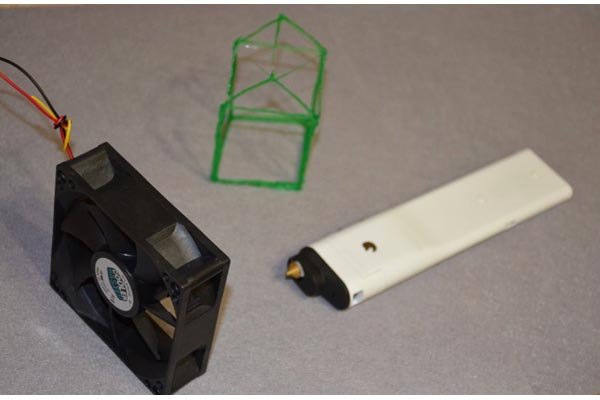

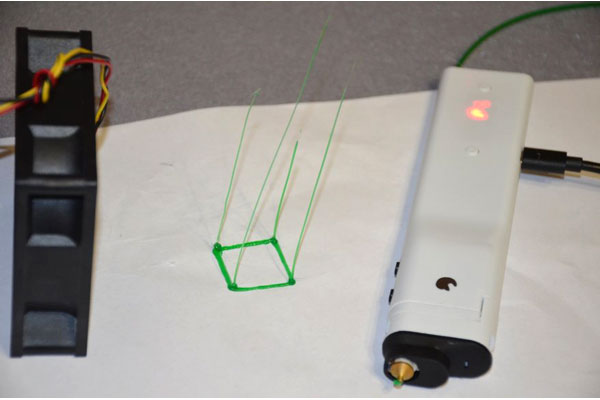

Если вы рисуете  PLA пластиком, то установите небольшой вентилятор, который поможет быстрее охлаждать экструдированный пластик.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Аккуратными и быстрыми движениями можно создавать 3д фигуры сразу в объеме.
Естественно, как и в других случаях, тут тоже требуется навык и опыт. Попробуйте, и у вас обязательно получится.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Трафареты для 3Д ручки найти не проблема, но также можно и просто нарисовать их от руки.

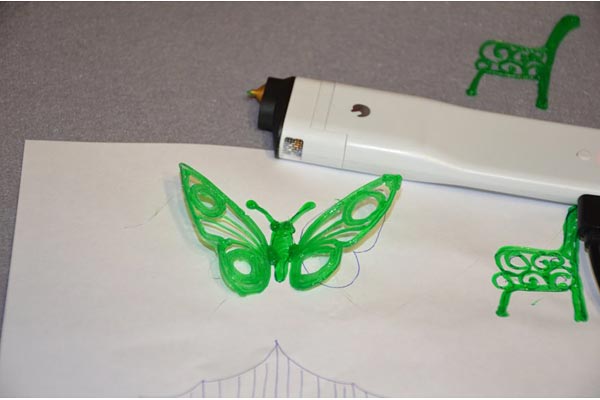

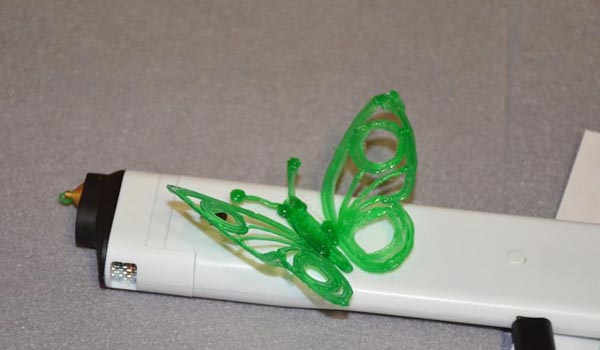

Простейшая бабочка: рисуем два одинаковых крыла, тушку. Склеиваем этой же 3Д ручкой.

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Получается простая и оригинальная фигурка. Если добавить других цветов пластика, то будет еще интереснее!

Мастер Кит Ручка-мультитул 3D Simo Mini для творчества

Ручка 3D Simo Mini  действительно необычная. Несколько инструментов, собранных в 3D Simo Mini, превращают ее в инновационный комбайн для воплощения творческих идей.
С помощью 3D Simo Mini  можно не только создавать поделки, но и воплощать свои идеи, дорабатывать их с мультиинструментами.

3D Simo Mini — это уникальный и интересный подарок для творческого человека. И в двойне удобный — для ребенка.



(Источник информации - IXBT.COM, автор Юрий)
