Варим пиво с помощью модуля MP8036multi

Один из клиентов обратился к нам с просьбой подобрать подходящий модуль для решения своей задачи.

Модуль планируется применять в составе небольшой собственной пивоварни. В задачу модуля входило строгое поддержание определённого температурно-временного режима сусла в одном из циклов. В качестве нагревателя применяется ТЭН мощностью 3 кВт.

Задача выглядит следующим образом:

— нагрев и поддержание сусла до 60С в течение 30 минут;
— нагрев и выдержка при 70С в течение 20 минут;
— нагрев и выдержка до 80С в течение 10 минут;
— индикация о завершении цикла и выключение нагревателя;
— индикация прохождения цикла;
— сигнализация неисправности термодатчика или превышения максимально допустимой температуры.

В качестве управляющего модуля было решено использовать универсальный программируемый MP8036multi.

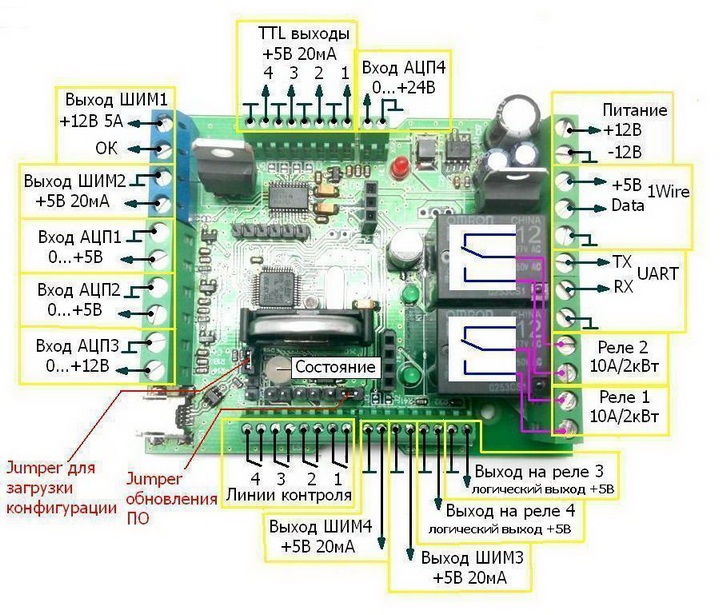

Рис. 1

Уникальность модуля MP8036multi заключается в гибкости его конфигурации: состояние выходов контроллера может зависеть от различных комбинаций состояний входов. Вместе с тем программирование этого модуля для любой конкретной задачи не вызывает никаких сложностей. На базе MP8036multi можно автоматизировать систему освещения, управление отоплением, аварийное питание дома или дачи, автоматизировать полив и вентиляцию теплицы, а также реализовать много других решений.

В общем приближении, система подогрева имеет следующие основные органы управления и сигнализации:
– кнопка ПУСК/СТОП — ВХОД4;
– индикатор аварии — ШИМ1;
– индикация контроля цикла — ВЫХОД1, ВЫХОД2, ВЫХОД3;
– датчик температуры — ДТ1;
– индикация окончания цикла — РЕЛЕ2;
– канал управления ТЭНом – РЕЛЕ1.

Для питания модуля подойдет любой источник питания напряжением 12В и током не менее 100 мА. В качестве такого блока мы рекомендуем использовать отлично зарекомендовавший себя AC/DC преобразователь PW1245. На модуле установлены два реле с максимально допустимым током 10А 250В, чего недостаточно для управления ТЭНом клиента (мощность которого — 3 кВт). Поэтому, в качестве реле управления ТЭНом, мы рекомендуем использовать силовой модуль MP146. Контакты данного модуля рассчитаны на включения электроприборов напряжением до 250В и мощностью до 6,6 кВт.

Управление происходит следующим образом:

При включении выключателя на ВХОДе4 происходит запуск программы. Т.к. при одинаковых событиях требуются разные режимы работы, задействованы дополнительно ВЫХОД1, ВЫХОД2 и ВЫХОД3. Эти выходы создают дополнительные события, по которому выбирается нужный режим работы. В свою очередь каждый таймер ограничен своим диапазоном температур. ТЭНом управляет РЕЛЕ1 через силовой модуль MP146.
По истечению 60 минут происходит полное отключение ТЭНа, а индикация на РЕЛЕ2 сигнализирует о окончании цикла.
Если в процессе работы температура выходит за максимальный предел техпроцесса или выходит из строя термодатчик, включается аварийная сигнализация на выходе ШИМ1.

Процесс работы цикла подогрева можно наблюдать на выходах ВЫХОД1 ВЫХОД2 и ВЫХОД3. Принудительное отключение и перезапуск цикла осуществляется с помощью переключателя установленного на ВХОД4.

Текст программы и электрическую схему управления нагревателем можно увидеть ниже.


Схема подключения Рис. 2

Канал ШИМ1 переведен в режим дискретного выхода. Но при необходимости его всегда можно задействовать по назначению. При практической проверке программы не забудьте добавить термодатчики ДТ1, согласно инструкции по конфигурации. Обратите внимание, при добавлении двух и более датчиков, необходимо подключать их по очереди. Временные интервалы и диапазон температуры корректируются по месту.

Если при отладке программы приходится часто загружать конфигурацию в модуль, но не хочется каждый раз добавлять датчики температуры и заново конфигурировать линии АЦП, используйте сброс только изменяемых линий:

СБРОС КОНФИГУРАЦИИ РЕЛЕ1
СБРОС КОНФИГУРАЦИИ РЕЛЕ2
СБРОС КОНФИГУРАЦИИ ВЫХОД1
СБРОС КОНФИГУРАЦИИ ВЫХОД2
СБРОС КОНФИГУРАЦИИ ВЫХОД3
СБРОС КОНФИГУРАЦИИ ШИМ1

При таких командах будут сброшены настройки только одной указанной линии, а остальные настройки останутся неизменными.
При каждой загрузке программы в память модуля программу-конфигуратор необходимо запускать заново. Подключение питания, датчика и силового реле не должно вызвать никаких трудностей. Текст программы также интуитивно понятен. Для питания модуля рекомендуем использовать AC/DC преобразователь PW1245.

Надеемся, что клиенту подойдёт предложенное решение. Ждём его отзыва, готовы всем коллективом принять участие в наладке оборудования и последующей дегустации готового продукта!

П.с. Данные по нагреву и выдержке приведены условные, использовались только для написания программы. Необходимые данные подставляются пользователем.
