MP3123

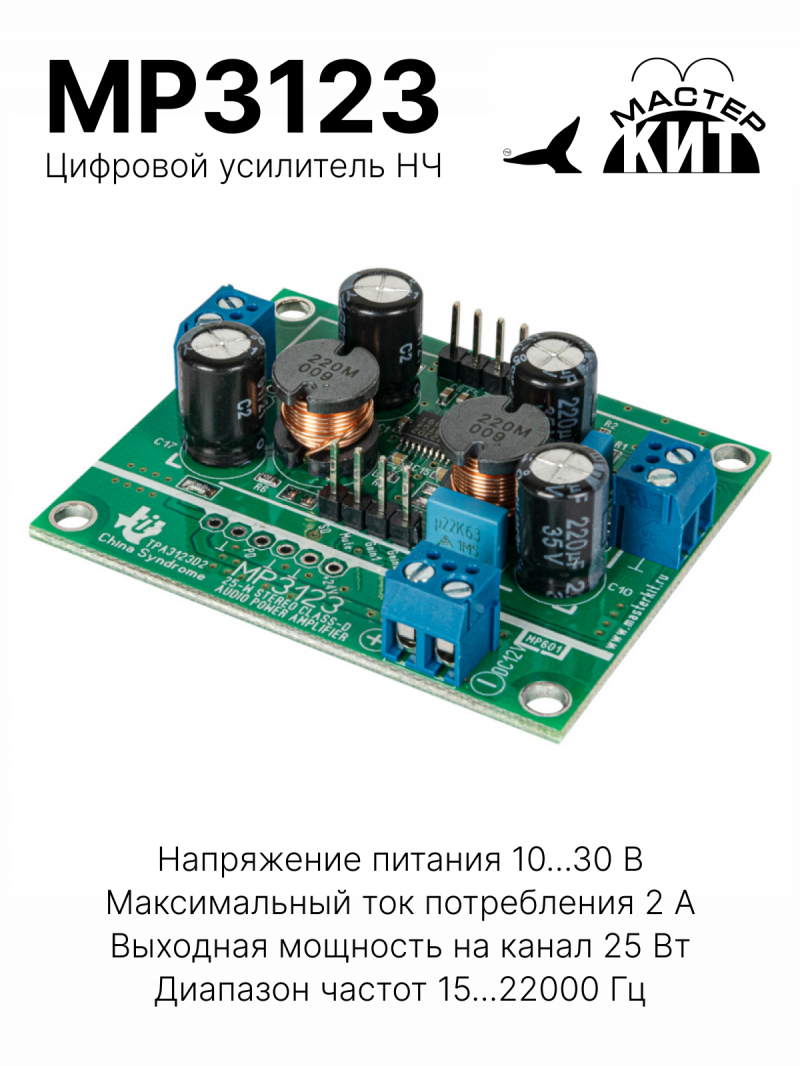

Цифровой усилитель D-класса мощностью 2x25 Вт.

Это цифровой УНЧ, построенный на чипе TPA3123D2 от Texas Instruments. Отличительная особенность модуля - это защиты от перегрева и короткого замыкания на выходах с автоматическим восстановлением. Широкий диапазон воспроизводимых частот. Высокий КПД - более 92%.

Готовый модуль

Прост в установке


Новинки

Популярное

Вы недавно смотрели


Предлагаемый усилитель MP3123 – модуль, представленный на ваш суд, построен на чипе TPA3123D2 от Texas Instruments.

Отличительная особенность модуля - это защиты от перегрева и короткого замыкания на выходах с автоматическим восстановлением. Широкий диапазон воспроизводимых частот. Высокий КПД - более 92% позволяет усилителю работать на полной мощности без радиатора охлаждения. Электронное включение/выключение. Режим MUTE. Четырехступенчатый, регулируемый коэффициент усиления. Миниатюрность. Унифицированный форм-фактор «Мастер КИТ», позволяющий легко проектировать устройства на базе наших модулей. На 110% заменяет MP1225

Технические характеристики

Напряжение питания, В+10..30
Выходная мощность R= 4Ω Uпит = 24В (Вт)2 x 25
Выходная мощность R= 8Ω Uпит = 24В (Вт)2 x 15
Мин. сопротивление нагрузки, Ом3,2
Номинальное входное напряжение, В1,2
Диапазон воспроизводимых частот Гц20 - 22000
Динамический диапазон, Дб≥98
THD+N, PO=8W, RL=4Ω,f=1kH0,08
THD+N, PO=5W, RL=8Ω,f=1kH0,08
КПД, %>93
Габаритные размеры печатной платы, мм45 x 55


Схемы

MP3123 - Цифровой усилитель D-класса мощностью 2x25 Вт. - Схема

Схема скачать




Вопросы и ответы

Здравствуйте! Можете ли направить усилитель Почтой России до г Биробиджан?

К сожалению, такой возможности нет.


Где на задней стороне перемычка C1

Перемычка находится под электролитическим конденсатором С8.


Здравствуйте! Подскажите пожалуйста диаметр и расположение монтажных отверстий. Еще вопрос - на сколько нижние элементы усилителя выступают за плату, хотя бы приблизительно.

Усилитель снят с розничной продажи. Доступен только под заказ при партии от 50 шт. В широкой части расстояние между отверстиями 49 мм, в узкой 39 мм. Диаметр отверстий 3,5 мм. Нижние элементы выступают не более чем на 5 мм.
