Вопрос:

"Помогите разобраться пожалуйста. Хочу, использовать данную систему при подключении эл,мотора12v и не могу понять как мне необходимо произвести подключение так, что бы эл,мотор вращался в одну и другую сторону при управлении с брелка управления. Огромное спасибо."

Хорошая задачка! Именно с помощью нового модуля МР426 ее и будем решать.

У этого модуля есть уникальный режим работы «Перебор каналов», отсутствующий у других аналогичных модулей дистанционного управления.

Итак условие: большие кнопки пульта включают двигатель с вращением либо в одну, либо в другую сторону маленькая кнопка пульта выключает двигатель.





Сделать можно так:

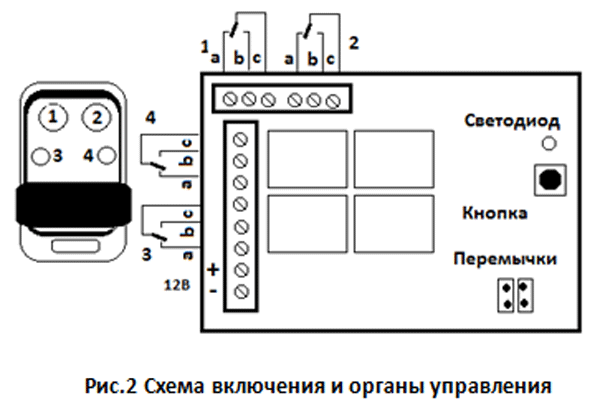

  • Устанавливаем перемычку выбора режимов работы в положение: «Перебор каналов» (перемычка справа, см. рис.2.)

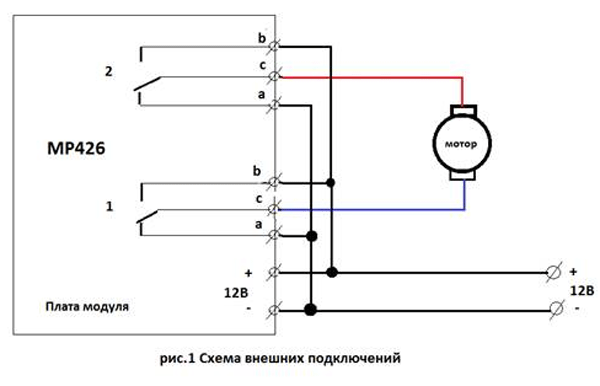

  • Для реле 1 и 2 - верхняя группа контактов по рис. из инструкции (соответствуют двум большим кнопкам пульта):
    • Соединяем нормально замкнутые контакты реле (обозначение на плате «a») между собой и с «минусом» источника питания;
    • Нормально открытые контакты реле (обозначение на плате «b») соединяем так же между собой и с «плюсом» источника питания:
    • Провода двигателя подключаем к центральным контактам реле (обозначены «с»)
  • Подключаем клеммы питания модуля к плюсу и минусу того же источника питания 12В. Строго соблюдаем полярность!
  • Проверяем монтаж на отсутствие ошибок.
  • Включаем питание.

Проверяем работу:

  • Большая кнопка 1 включает двигатель, вторая большая кнопка 2 включает вращение в другую сторону.
  • маленькие кнопки 3 или 4 выключают вращение.

Рекомендуем сначала выключить двигатель маленькой кнопкой, дать двигателю остановится и только потом включать мотор на другое направление вращения. Это продлит срок службы мотора и электроники.

Присылайте идеи и задачки, которые вы хотели бы решить.
