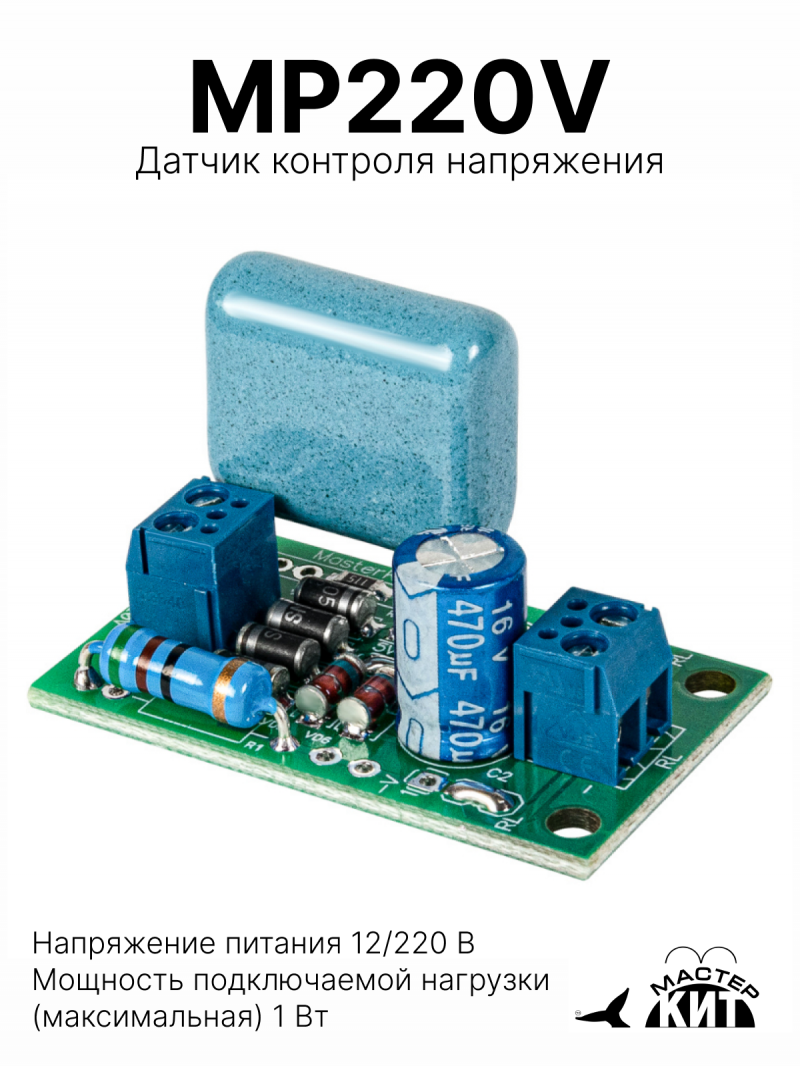

MP220V

Датчик контроля сетевого напряжения с опторазвязкой

Простое решение для систем охраны и автоматики!

Данный модуль разработан специально для устройств из каталога мастер кит BM8039D, MP8036, MA3401 и т.п. Но с успехом может использоваться с любой домашней автоматикой и сигнализацией. Устройство имеет опто-гальваническую развязку, это дает возможность подключать модуль непосредственно к выводу микроконтроллера. Модуль будет полезен для проектов пользователей на базе микроконтроллеров и Arduino и Raspberry.

Готовый модуль

Прост в установке

Умный дом


Вы недавно смотрели

Технические характеристики

Напряжение питания (В)
220
Количество встроенных реле управления (шт)
1
Тип питания
переменный
Количество входов (шт)
1
Количество выходов (шт)
1
Рекомендованная температура эксплуатации (°С)
-30...+60
Длина (мм)
42
Ширина (мм)
25
Высота (мм)
17
Вес, не более (г)
20
Напряжение коммутации (В)
220
Мощность подключаемой нагрузки, максимальная (Вт)
1
Вес
38 г


Особенности

Опто-гальваническая развязка. Напряжение изоляции 1500В

Возможность прямого подключения к микроконтроллеру.

Возможность управления обмоткой реле, мощностью до 1 Вт.

Напряжение коммутации до 350В



Принцип работы

При наличии на входе модуля переменного напряжения 220V происходит замыкание контактов реле. Благодаря применению оптореле модуль может напрямую подключаться к линиям контроля микроконтроллера.



Конструкция устройства

Модуль выполнен в виде встраиваемого датчика. Модуль имеет небольшие размеры 40х25х15 мм. При необходимости, модуль может выполнять роль бестрансформаторного источника питания, с рабочим напряжением 5В/12В и током до 80 мА.



Схемы

MP220V - Датчик контроля сетевого напряжения с опторазвязкой - Подключение

Подключение скачать




Комплектация

Модуль MP220V
1
Инструкция
1


Что потребуется для сборки

Для подключения понадобится: провод, отвертка, бокорезы.



Подготовка к эксплуатации

Проверка:

Подключите к клеммам «IN 220V» сетевой шнур с вилкой.

Включите вилку в сеть 220В. На плате модуля должна загореться индикация.

Проверка завершена.

Подключите к клеммам «RL» линию контроля и сконфигурируйте устройство на пропадание логического «0» на линии.

Приятной эксплуатации.



Условия эксплуатации

Температура -30С до +50С.

Относительная влажность 20-80% без образования конденсата.
