Юрий Садиков
г. Москва
Электронный ревербератор BM2061 (NM2061) – это устройство обработки звука, при помощи которого можно придавать фонограмме эффекты “эха” и “объемного звука”. Предусмотрена возможность регулировки задержки сигнала до 100 мс. В качестве входного источника сигнала можно использовать линейный выход звуковоспроизводящего устройства или микрофон. Ревербератор послужит основой для самодельного усилителя-караоке! Устройство имеет небольшие габариты, малое потребление тока, прост в сборке и настройке.
Общий вид устройства представлен на рис.2, схема электрическая принципиальная – рис.3.
Рисунок 1.
Технические характеристики
Напряжение питания: 9–12 В
Ток потребления: 20 мА
Частотный диапазон: 100–12000 Гц
Выходной сигнал: 250 мВ
Размеры печатной платы: 64х56 мм

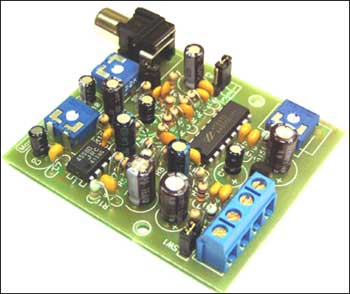

Рисунок 2. Общий вид устройства
Рисунок 3. Схема электрическая принципиальная
Ревербератор состоит из двух объединенных блоков: блока предусилителя и блока самого ревербератора.
Блок предусилителя выполнен на ОУ 4558 или 358 (DA1). Коэффициент усиления выбран около 40 дБ (определяется отношением R10/R7) в расчете работы предусилителя напрямую с микрофоном. Если в качестве источника сигнала используется линейный выход звуковоспроизводящего оборудования (250 мВ), рекомендуется снизить коэффициент усиления до 6 дБ (резистор R7 = 22 кОм). Потенциометр R11 предназначен для регулировки уровня сигнала, снимаемого с предусилителя. При использовании электретного микрофона переключатель SW1 необходимо замкнуть, а при использовании динамического микрофона – разомкнуть.
Блок ревербератора выполнен на базе специализированной ИМС HT8970, состоящей из дельта-модулятора/демодулятора, необходимых фильтров, генератора и участка памяти емкостью 20 Kb. ИМС может работать в одном из двух режимов - "эхо"(echo) или "объемный звук"(surround).
При использовании эффекта "эхо"(echo) необходимо установить все электронные компоненты согласно перечню и принципиальной схеме. Потенциометром R13 устанавливается время задержки эффекта "эхо", а R23 определяет глубину эффекта (глубина обратной связи). Переключатель SW2 необходимо замкнуть, а SW3 необходимо перемкнуть джампером в положении 1-2.
При использовании эффекта "объемный звук"(surround), переключатель SW2 необходимо разомкнуть, а SW3 необходимо перемкнуть джампером в положении 2-3. Или просто не устанавливать элементы С22, С23, С24, R23 и R18. Потенциометром R13 устанавливается время задержки эффекта "объемный звук".
Напряжение питания подается на контакты Х3(+), Х4(-). Микрофон (лин. выход) подключается к контактам Х1(+), Х2(-).
Устройство имеет стандартный линейный выход (разъем XP1 – тип “тюльпан”). К нему можно подключить, например, усилитель мощности или последующий каскад обработки сигнала.
Конструктивно ревербератор выполнен на печатной плате из фольгированного стеклотекстолита с размерами 64х56 мм. Конструкция предусматривает установку платы в корпус, для этого на плате имеются монтажные отверстия под винты 2,5 мм.
Для удобства подключения питающего напряжения и источника сигнала на плате предусмотрены посадочные места под штыревые контакты или клеммные винтовые зажимы.
Чертеж печатной платы приведен на рис.4 и рис.5. Перечень элементов - в таблице.

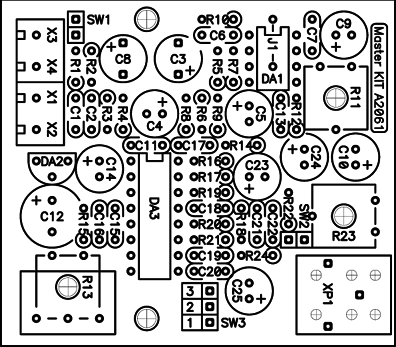

Рисунок 4. Чертеж печатной платы (вид сверху)

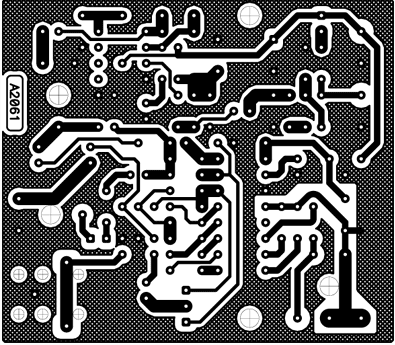

Рисунок 5. Чертеж печатной платы (вид снизу)
Таблица. Перечень компонентов
Позиция | Номинал | Количество |
C1 | 0,47 мкФ | 1 |
C2 | 0,68 мкФ | 2 |
C3, С8, С12 | 220 мкФ/16...25 В | 3 |
C4 | 1 мкФ/16...25 В | 1 |
C5 | 22 мкФ/16...25 В | 1 |
C6 | 39 пФ | 1 |
C7, C11, C15, C16 | 0,1 мкФ | 4 |
C9, C11, C15, C16 | 4,7 мкФ/16...25 В | 4 |
C13 | 5600 пФ | 1 |
C17, С18, С21 | 560 пФ | 3 |
C19, С20 | 0,047 | 1 |
С22 | 0,033 | 1 |
C24, С25 | 10 мкФ/16...25 B | 2 |
DA1 | 4558/358 | 1 |
DA2 | 78L05 | 1 |
DA3 | HT8970 | 1 |
R1, R15, R16, R20 | 10 кОм | 5 |
R2, R4, R5, R8, R24 | 4,7 кОм | 5 |
R3, R9 | 1 кОм | 2 |
R6, R10 | 47 кОм | 2 |
R7 | 560 кОм | 1 |
R11, R23 | 22 кОм | 2 |
R12 | 100 кОм | 1 |
R13 | 47 кОм | 1 |
R14, R19, R21, R22 | 15 кОм | 4 |
R17 | 12 кОм | 1 |
R18 | 13 кОм | 1 |
Микрофон | электретный | 1 |
Видеоразъем | K366G(RP4) | 1 |
Штыревой 2-контактный разъем | PLS-40 | 1 |
Штыревой 3-контактный разъем | PLS-40(RP4) | 1 |
Съемная перемычка | (джампер) | 1 |
Клеммный 2-контактный разъем | ED500V-2*5 | 2 |
Материал опубликован в журнале Левша 2004`11.
