Компания Мастер Кит представляет многофункциональный модуль MP718 (Laurent-2G), который является доработанной версией популярного модуля Laurent-2. Модуль MP718 открывает принципиально новые возможности удаленного управления в локальных сетях. Используя модуль, вы можете получить информацию о том, что происходит в компьютерной сети вашего дома или предприятия с помощью отправки управляющих СМС или тоновых команд DTMF даже при отсутствии интернета. Это весьма актуально вне города, где доступ к всемирной сети может быть ограничен или вовсе отсутствовать. Применение Laurent-2G существенно увеличивает надежность управления подключенными устройствами, поскольку сотовые сети в настоящее время более надежны и стабильны, чем подключения к интернету. Модуль унаследовал большинство функции своего предшественника Laurent-2 и дает возможность подключить к компьютеру через локальную сеть практически любые датчики и исполнительные устройства, будь то проект "Умный дом" или технологический процесс

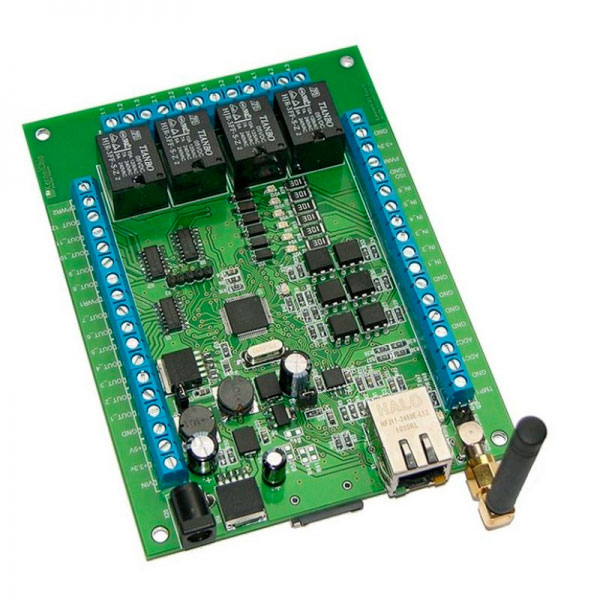

Модуль MP718 (Laurent-2G) отличается от модуля MP712 (Laurent-2) наличием на борту четырехдиапазонного GSM-модуля Neoway M660, работающего в сетях EDGE.

Мастер Кит Обзор Laurent-2G MP718

Наличие GSM-модуля позволяет удаленно подключаться к сети через встроенный GSM-модем, а также осуществлять удаленное управление своими аппаратными ресурсами через GSM-канал. Управление может производиться даже при отсутствии подключение к интернету с помощью управляющих SMS-команд или DTMF-сигналов.

Основой прибора является микроконтроллер, который обеспечивает прием команд от компьютера по сети Ethernet, их расшифровку, и переключение состояния своих входов и выходов в соответствии с полученной командой. Передача информации из модуля в компьютер осуществляется в обратном порядке. Также существует простая возможность запрограммировать логику работы модуля таким образом, что при заданном событии на входе происходило автоматическое изменение состояния выхода без участия внешнего компьютера и человека.

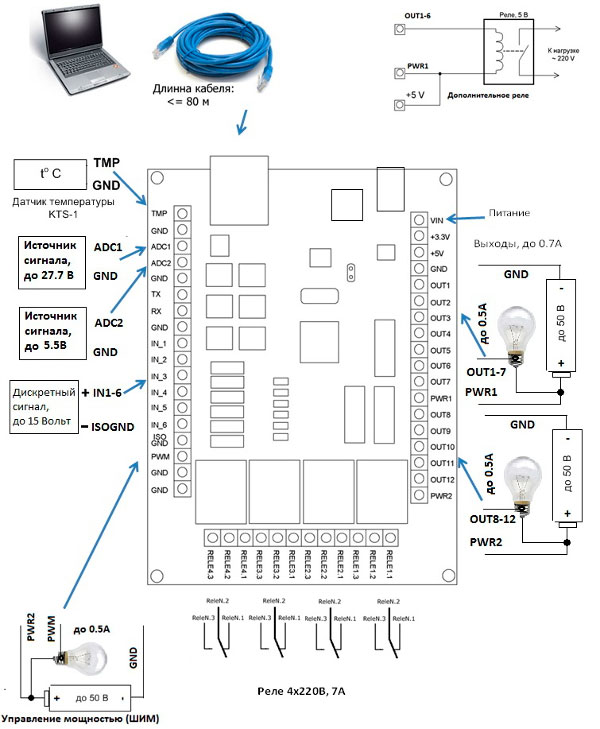

Laurent-2G имеет богатую аппаратную периферию, доступную на колодках клеммных контактов по краям платы. Модуль имеет в своем составе:

- высоковольтные электромагнитные реле для коммутации различных нагрузок (4 шт.);

- возможность прямого подключения датчика температуры KTS-18B20;

- оптоизолированные дискретные входные линии (6 шт.);

- мощные выходные дискретные линии (12 шт.);

- аналого-цифровые преобразователи (для измерения постоянного напряжения);

- счетчики импульсов (4 шт.);

- ШИМ выход.

Для работы модуля постоянное подключение к компьютеру не требуется. Достаточно один раз настроить его (модуль), установить SIM карту, подключить антенну и подать питание. Всю дальнейшую работу модуль может выполнять в автономном режиме.

Управление модулем может осуществляется несколькими способами:

- через встроенную Web-страницу (только через LAN);

- прямыми HTTP запросами (только через LAN);

- набором текстовых команд управления через TCP сокет (открытый API) (только через LAN);

- автономное управление аппаратными ресурсами при возникновении событий или по таймеру  (система CAT);

- задаваемые пользователем SMS команды (система CAT);

- задаваемые пользователем DTMF команды управления (тоновый набор);

- предустановленный набор SMS команд управления;

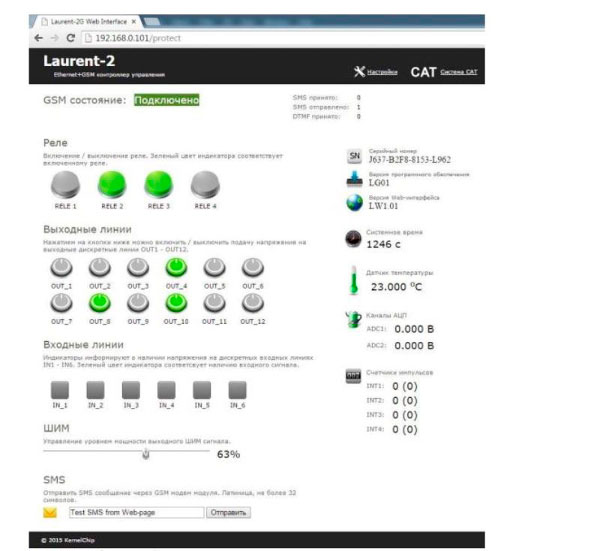

Модуль имеет встроенную Web-страницу управления доступную через LAN (Ethernet). Достаточно запустить любой браузер, ввести IP адрес модуля (по умолчанию 192.168.0.101), указать логин/пароль и вы получаете удобный визуализированный интерфейс для управления различными ресурсами модуля и мониторинга его параметров в режиме реального времени.

Мастер Кит Обзор Laurent-2G MP718

Помимо Web-интерфейса, модуль поддерживает набор текстовых команд управления, которыми можно обмениваться с модулем через TCP/IP сокет (открытый API). Текстовая команда отправляется по сетевому соединению по указанному IP адресу (по умолчанию 192.168.0.101) на фиксированный TCP порт (2424), процессор модуля декодирует ее, выполняет необходимую операцию и отправляет обратно ответ в текстовом формате о статусе выполненной задачи или другую необходимую иформацию, специфичную для конкретной команды. Как и в случае Web-интерфейса, необходимо ввести пароль для защиты модуля от несанкционированного доступа.

Применение текстовых команд позволяет в общем случае взаимодействовать с модулем через любую терминальную программу, способную передавать данные через сетевое соединение, например, HyperTerminal входящую в состав ОС Windows XP, putty или программу KeTerm от KernelChip которая может быть использована под ОС Windows XP и Windows 7, 8. Вы можете разрабатывать собственные программы управления модулем на любом языке программирования, позволяющем реализовывать передачу данных по сети. Подробное описание команд управления доступно в отдельном документе “Ethernet модуль Laurent-2G. TCP/IP команды управления”.

С помощью интерфейса системы CAT можно настроить реакцию модуля на определенные события, а именно:

- изменение уровня на входных дискретных линиях модуля;

- по показаниям датчика температуры;

- по таймеру;

- по превышению показаний счетчика импульсов;

- по показаниям АЦП;

- при поступлении заданного пользователем SMS;

- при получении заданного DTMF кода управления.

Например, можно запрограммировать модуль таким образом, чтобы при изменении сигнала на входной дискретной линии автоматически происходило управление реле с заданной логикой с отправкой задаваемого пользователем SMS сообщения. Система CAT позволяет запрограммировать модуль и использовать его автономно без постоянного подключения по сети.

Модуль Laurent-2G имеет множество практических применений благодаря богатой аппаратной периферии и наличию возможности удаленного управления различными способами (SMS, DTMF, LAN). К таковым можно отнести:

- системы охраны;

- комплексы удаленного мониторинга и управления;

- системы "Умный дом".

Сконфигурированный и настроенный модуль можно установить на удаленном объекте (например, в дачном доме). Подключение к компьютеру не требуется, модуль полностью автономен и начинает автоматически работать сразу после подачи питания. Необходим только источник питания. В любой момент времени мы можем включить / выключить какое-либо оборудование, управляемое через реле модуля посредством отправки SMS сообщения или DTMF команды. Например, это может быть механизм открытия дверей или включатель освещения в помещении.

Благодаря системе CAT многие операции управления можно автоматизировать – модуль сам будет управлять реле по заданной логике и отправит информационное SMS сообщение в случае возникновения того или иного события. Установив событие на превышение порога показаний температурного датчика, можно, например, включить / отключить обогрев помещения или вовремя перекрыть систему водоснабжения во избежание ее повреждения при падении температуры окружающей среды.

К входным портам могут быть подключены различные охранные датчики, например, в простейшем случае размыкающий / замыкающий механизм, а также различные датчики движения, перемещения и т.д. Одним из характерных применений модуля может быть решение задачи удаленного сброса питания какого-либо оборудования, как например терминалы оплаты, банкоматы и т.п.

Мастер Кит Обзор Laurent-2G MP718

Перечислим особенности и возможности модуля MP718.

Общие:

- LAN + GSM модуль управления и мониторинга;

- работает в автономном режиме (не требует постоянного подключения к компьютеру);

- разъем для стандартной SIM карты и GSM антенны (SMA розетка);

- не требует дополнительных схемных элементов - сразу готов к работе;

- аппаратные ресурсы доступны на удобных клеммных разъемах;

- расширенный диапазон напряжения питания: от 5.5 до 28В;

- индикационные светодиоды входных дискретных линий;

- каждый модуль имеет уникальный серийный номер;

- обновление прошивки через LAN;

- возможность подключения нескольких модулей к одной сети (необходимо изменение IP/MAC адресов);

- возможность изменения сетевых настроек модуля (IP-адрес, MAC-адрес, шлюз, маска подсети);

- возможность сохранения и последующего восстановления состояний аппаратных ресурсов после отключения питания (реле, выходные дискретные линии, счетчик импульсов, ШИМ).

Аппаратные ресурсы:

- 4 x реле для управления высоковольтными цепями и нагрузками;

- 6 x входных дискретных оптоизолированных линий;

- возможность прямого подключения цифровых датчиков температуры, таких как MP18B20, NM18B20 и SN18B20 от Мастер Кит;

- 2 x АЦП для измерения постоянного напряжения;

- 4 x оптоизолированных счетчика импульсов;

- 12 x выходных дискретных линий управления (до 50 В, 0.5 А на каждую линию);

- ШИМ выход для плавного изменения подводимой мощности к нагрузке.

Возможности управления:

- встроенный Web-сервер для управления и мониторинга через LAN;

- набор готовых текстовых команд управления высокого уровня (KE - команды) по TCP/IP

протоколу (открытый командный интерфейс) через LAN;

- удаленное управление с помощью SMS;

- удаленное управление тоновыми командами (режим DTMF);

- система CAT – автоматическое управление аппаратными ресурсами модуля (+отправка SMS

сообщений) при возникновении событий на входных линиях, превышении порога датчика

температуры, счетчика импульсов, АЦП, поступлению SMS или DTMF команд;

- управление прямыми HTTP запросами (через LAN).

Физические характеристики:

- габаритные размеры: 148 x 39 x 120 мм;

- масса: 0.17 кг;

- рабочий диапазон температур: -25℃ до 65℃.



На страничке сайта Мастер Кит, посвященной модулю MP718, вы найдете следующие материалы:

- руководство пользователя;

- описание системы команд;

- руководство пользователя SDK WEB-интерфейса;

- SDK для самостоятельного изменения WEB-интерфейса;

- описание импульсного режима работы выхода;

- пример изменения WEB-интерфейса;

- самую свежую прошивку с инструкцией по обновлению.





Прочтите статьи по теме использования модулей Laurent:

  1. Дистанционное управление по сети Ethernet: Технология M2M на примере связки модулей KBX-3D и Laurent-2
  2. Скрытые возможности модулей семейства «Лоран». Часть 1.
  3. Скрытые возможности модулей семейства «Лоран». Часть 2.
  4. SDK для изменения WEB-интерфейса модулей Laurent
