Согласитесь, что даже самодельный электронный прибор выглядит законченно и функционально, если он имеет устройство ввода и/или вывода информации. Таким устройством может в простейшем случае служить даже светодиод, но куда более интересно наблюдать за небольшим экранчиком, куда выводятся результаты работы прибора. А если еще и имеется возможность влиять на его работу с помощью интерактивных элементов такого экрана, например, касанием к нему, то это уже высший пилотаж DIY электроники!

Мастер Кит Обзор миниатюрных дисплеев из каталога Мастер Кит

Многие самодельные электронные устройства разрабатываются сегодня на основе различных клонов Ардуино, что вполне оправдано по причине простоты процесса разработки, широкого функционала самих контроллеров, огромного количества библиотек, реализующих возможности различных устройств ввода-вывода, предназначенных для работы в составе этой широко распространенной программно-аппаратной платформы.

Именно для таких разработок предназначены миниатюрные мониторы (дисплеи), предлагаемые компанией Мастер Кит, и являющиеся темой этого материала. Такие дисплеи небольшого размера (2-7 дюймов по диагонали) будут полезны электронщикам, конструирующим самодельные аудиовидеоплееры, различные устройства базе Arduino или Raspberry и т.п. На дисплее могут отображаться цифровая и текстовая информация, изображения и видео, а малый размер дисплеев и низкое энергопотребление позволяет встраивать их даже в портативные электронные устройства.

Наибольшее распространение для DIY разработок получили различные типы устройств отображения на жидких кристаллах (ЖК), или LCD (liquid crystal display), а также TFT LCD – разновидность жидкокристаллических дисплеев с активной матрицей. Каждый пиксель таких дисплеев управляется 1-4 тонкопленочными транзисторами (по англ. – Thin Film Transistor, сокращенно – TFT), которые помогают легко включать/выключать светодиоды матрицы, создавая более четкое, качественное изображение. TFT-дисплей имеет две стеклянные подложки, внутри которых находится слой жидких кристаллов. В передней стеклянной подложке находится цветной фильтр. Задняя подложка содержит тонкие транзисторы, выстроенные в колонны и ряды. Позади всего этого хозяйства находится подсветка.

Интересно знать, что каждый пиксель представляет собой небольшой конденсатор со слоем жидкого кристалла, зажатого между прозрачными проводящими слоями из оксида индия-олова. Когда дисплей включается, молекулы в жидкокристаллическом слое изгибаются под определенным углом и пропускают свет. Это создает пиксель, который мы видим. В зависимости от угла изгиба молекул жидких кристаллов, возникает тот или иной цвет. Все пиксели вместе образуют картинку.

В стандартном TFT-мониторе присутствует около миллиона пикселей, каждый из которых контролирует свой транзистор. Состоят они из тонких пленок из аморфного кремния, нанесенных на стекло по технологии PECVD (этот метод обычно используется для создания микропроцессоров). Каждый элемент работает за счет небольшого заряда, поэтому перерисовка изображения происходит очень быстро, картинка обновляется много раз в секунду.

Рассмотрим некоторые конкретные образцы миниатюрных мониторов, предлагаемых компанией Мастер Кит.



  1. TFT01-2.2SP - 2.2”  TFT дисплей (320 * 240) для Arduino

Мастер Кит Обзор миниатюрных дисплеев из каталога Мастер Кит 2.2”  TFT дисплей (320 * 240) для Arduino

2.2-дюймовый TFT-монитор может использоваться в любых встраиваемых системах, в которых требуется высококачественное цветное изображение. Модулем можно легко управлять такими микроконтроллерами как 8051, PIC, AVR, ARDUINO, и ARM. На модуле установлен слот для SD-карты.

Идеи для применения:

- индикация и управление в умном доме;

- игровые консоли;

- видеотерминалы;

- GPS навигация;

- фоторамки;

- видеофоны;

- мультимедиа.



Технические характеристики

Диагональ, дюйм

2,2

Разрешение

320х240

Напряжение питания, В

3,3

Габаритные размеры LCD, мм

67,2 x 41 x 5

Углы обзора верх/низ/лево/право

45/65/65/65

Количество цветов

260К

Контрастность

400:1



Монитор совместим с контроллерами Freaduino, у которых есть возможность переключения на режим работы 3,3В. Так как монитор работает с уровнями сигналов 3,3 В, несовместимыми с Arduino, необходимо использовать преобразователь уровней. Для подключения модуля к Arduino Uno (подобным) используйте расширение-преобразователь уровней SHD09. Для подключения модуля к Arduino Mega2560 (или подобным) используйте расширение-преобразователь уровней SHD10. Жидкокристаллический модуль поддерживает UTFT библиотеку Хеннинга Карлзена, которую можно скачать здесь.



  1. TFT01-3.2 - 3.2" TFT дисплей (320 * 240) с сенсорной панелью (touch screen) для Arduino.

Мастер Кит Обзор миниатюрных дисплеев из каталога Мастер Кит 3.2" TFT дисплей (320 * 240) с сенсорной панелью (touch screen) для Arduino

В дисплее использован контроллер Li9341.

3.2-дюймовый TFT монитор, может использоваться в любых встраиваемых системах, в которых требуется высококачественное цветное изображение и сенсорное управление. Модулем можно легко управлять такими микроконтроллерами как 8051, PIC, AVR, ARDUINO, и ARM. На модуле установлены регуляторы на 5 и 3.3 вольта, контроллер сенсорной панели, схема PWM и слот для SD-карты.

Мониторы совместимы с контроллерами Arduino Uno, Arduino Duemilanove w/ATmega328, Arduino Leonardo, Arduino Mega2560, Arduino Mega, Arduino Due.

Так как монитор работает с уровнями сигналов 3,3 В, несовместимыми с Arduino, необходимо использовать преобразователь уровней.



 Технические характеристики

Диагональ, дюйм

3,2

Разрешение

320х240

Габаритные размеры LCD, мм

94x63

Соотношение сторон экрана

4:3

Углы обзора верх/низ/лево/право

45/65/65/65

Яркость, кд/м2

250

Контрастность

500:1

Ток потребления, мА

220

Вес

88





  1. TFT01-2.4 - 2.4" TFT дисплей (320 * 240) с сенсорной панелью (touch screen) для Arduino.

Мастер Кит Обзор миниатюрных дисплеев из каталога Мастер Кит 2.4" TFT дисплей (320 * 240) с сенсорной панелью (touch screen) для Arduino

 Технические характеристики

Диагональ, дюйм

2,4

Разрешение

320х240

Габаритные размеры LCD, мм

53x75

Соотношение сторон экрана

4:3

Углы обзора верх/низ/лево/право

45/65/65/65

Яркость, кд/м2

250

Контрастность

500:1

Ток потребления, мА

220

Вес

64





  1. TFT01-3.2WD - 3.2" WD TFT дисплей (400 * 240) с сенсорной панелью (touch screen) для Arduino.



Мастер Кит Обзор миниатюрных дисплеев из каталога Мастер Кит 3.2" WD TFT дисплей (400 * 240) с сенсорной панелью (touch screen) для Arduino

TFT-монитор для Ардуино проектов. Широкоформатный 3.2-дюймовый TFT монитор, может использоваться в любых встраиваемых системах в которых требуется высококачественное цветное изображение и сенсорное управление. Модулем можно легко управлять такими микроконтроллерами как 8051, PIC, AVR, ARDUINO, и ARM. На модуле установлены регуляторы на 5 и 3.3 вольта, контроллер сенсорной панели, схема PWM и слот для SD-карты.



Технические характеристики

Диагональ, дюйм

3,2

Разрешение

400х240

Габаритные размеры LCD, мм

94x63x6

Углы обзора верх/низ/лево/право

45/65/65/65

Яркость, кд/м2

250

Контрастность

500:1

Ток потребления, мА

220

Вес

83





  1. MP29035 - цветной 3.5’ TFT-LCD дисплей с видеоконтроллером, разрешение 320x240.

Мастер Кит Обзор миниатюрных дисплеев из каталога Мастер Кит цветной 3.5’ TFT-LCD дисплей с видеоконтроллером, разрешение 320x240

Модуль позволяет записывать на встроенную карточку памяти формата microSD фото- видеофайлы со звуковым сопровождением, а также воспроизводить их на 3.5-дюймовом мониторе.



 Технические характеристики

Диагональ, дюйм

3,5

Разрешение

320х240

Соотношение сторон экрана

4:3

Углы обзора (верх/низ/лево/право)

40/60/60/60

Яркость, кд/м2

260

Контрастность

500:1

Подсветка

LED

Вход

Композитное видео CVBS

Стандарты (автоматическое переключение)

NTSC, PAL

Управление

кнопочная панель

Питание DC, В

9...15

Размер видимой части LCD, мм

73.88 х 55.40

Общий размер, мм

77 x 64 х 3.2

Размер видеоконтроллера, мм

62 x 55.2 x 9

Рабочая температура, С

-10... 60

Температура хранения, С

-20... 70

Вес

101





  1. MP29035M - цветной 3.5’ TFT-LCD дисплей с видеоконтроллером, разрешение 640x480.

 Мастер Кит Обзор миниатюрных дисплеев из каталога Мастер Кит цветной 3.5’ TFT-LCD дисплей с видеоконтроллером, разрешение 640x480

Модуль позволяет записывать на встроенную карточку памяти формата microSD фото- видеофайлы со звуковым сопровождением, а также воспроизводить их на 3.5-дюймовом мониторе. Каждая запись начинается после нажатия на кнопку СТАРТ и длится заранее установленное время: 5 сек., 10 сек., 30 сек., 60 сек., 120 сек., после чего запись останавливается. Для записи следующего фрагмента следует снова нажать кнопку СТАРТ. Модуль имеет композитные входы и выходы, позволяющие подключить его к любому источнику видео- и звукового сигнала с аналоговыми выходами. Встроенные энергонезависимые часы реального времени фиксируют время и дату на записываемых файлах.



 Технические характеристики

Диагональ, дюйм

3,5

Разрешение

640х480

Размер видимой части LCD, мм

70х58

Габаритные размеры LCD, мм

76x64x4

Соотношение сторон

4:3

Углы обзора верх/низ/лево/право

45/65/65/65

Яркость, кд/м2

250

Контрастность

500:1

Вход

Композитное видео CVBS

Частота кадров записанного видео

25

Объем карты памяти в комплекте

1 Гб (допустим объём до 8 Гб)

Напряжение питания DC, В

9...12

Рабочая температура, С

-10 … 60

Ток потребления, мА

320

Вес

113

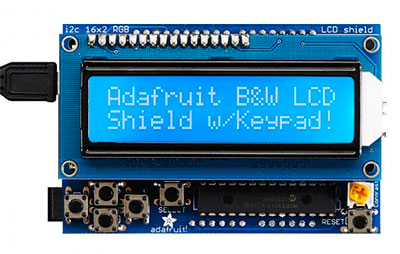

  1. AF0005 - LCD шилд с дисплеем.

Мастер Кит Обзор миниатюрных дисплеев из каталога Мастер Кит Arduino LCD шилд с дисплеем

Модуль символьного дисплея внешне похож на классический дисплейный модуль, но занимает всего два вывода Arduino вместо обычных семи.

Дисплей 16х2, подсветка, 5 кнопок управляются по шине I2C. Причем эту шину вы можете продолжать использовать для подключения различных датчиков, RTC и других устройств.

Особенности модуля:

- специальная библиотека, аналогичная LiquidCrystal, автоматически определяет плату и позволяет управлять дисплеем и опрашивать кнопки;

- управление подсветкой возможно только в режиме включено/выключено, без возможности управлять яркостью;

- шилд работает с классическими контроллерами Arduino - Uno, Duemilanove, Diecimilla, и т.д, используя SDA/SCL на ножках Analog 4 и Analog 5. Так же модуль работает с Arduino Mega R3.

- модуль поставляется как кит и требует пайки; время сборки около 30 минут.
