Преобразуем переменчивость в постоянство

Преобразователи AC-DC из каталога Мастер Кит

Каждой электронной системе или прибору требуется электропитание. И в подавляющем большинстве случаев это напряжение постоянного тока.

Постоянный ток раньше называли гальваническим из-за того, что его открыли в результате гальванической реакции. Томас Эдисон пробовал передавать его по линиям электрических передач в виде проводов. В то время велись нешуточные споры между учеными по этому вопросу. Они даже получили название «войны токов». Решался вопрос о выборе в качестве основного, переменного или постоянного. В конце 19-го века всемирная электрификация вполне могла бы пойти по пути использования постоянного тока. Эдисон (считается, что именно он изобрел одну из первых коммерчески успешных ламп накаливания) активно продвигал свою идею постоянного тока. И если бы не исследования другого выдающегося человека, доказавшего эффективность тока переменного, то сегодня все могло бы быть по-другому.

«Борьба» была выиграна переменным током, и в этом немалая заслуга Николы Теслы, который некоторое время работал у Эдисона. Тесла впервые спроектировал и построил генератор многофазного переменного тока, доказав его эффективность и преимущество по сравнению с аналогичными приборами, работавшими с постоянным источником энергии.

Было доказано, что постоянный ток при передаче на расстоянии несет существенные потери. Переменный же ток высокого напряжения легко передавать даже на огромные расстояния. Генераторы для получения переменного тока имеют более простую конструкцию, чем аналогичные устройства для получения постоянного тока. К тому же преобразовывать переменный ток, увеличивая или уменьшая его напряжение, не составляет особого труда, применяя различного вида трансформаторы. Постоянный ток преобразовывать значительно сложнее.

Таким образом, в настоящее время для распространения электропитания используется в основном переменный ток. Электрическая розетка в вашем доме снабжает вас именно переменным током с напряжением 220 вольт. А вот электронные приборы в основной своей массе требуют для питания постоянный ток. Именно для этого служат преобразователи переменного тока (напряжения) в постоянный.

В нашем быту такие преобразователи называются блоками питания, за рубежом широко используется название AC/DC (или AC-DC) конвертор.

В любом электронном приборе, который подключается к сети переменного тока через розетку, есть встроенный или наружный блок питания, выдающий необходимые для работы электронных схем напряжения постоянного тока нужной мощности.

При создании собственной электронной системы или прибора вам обязательно понадобится AC-DC конвертор.

Компания Мастер Кит предлагает широкий ассортимент таких преобразователей, рассчитанных на разные способы применения. В этом материале мы рассмотрим конверторы, применяемые при разработке  DIY-приборов собственными руками. Рассматриваемые преобразователи, как правило, не имеют корпуса (или корпус выполняет исключительно защитную функцию) и предназначены для встраивания в разрабатываемую аппаратуру.

Также Мастер Кит предлагает корпусные (лабораторные) блоки питания, блоки питания на DIN-рейку и т.п., которые не входят в тематику этого материала.

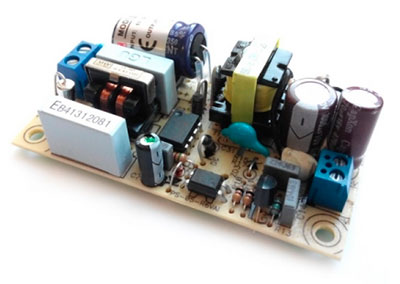

  1. PW1245 - AC/DC Импульсный источник питания 12В 0.5А

Мастер Кит Преобразуем переменчивость в постоянство

Надежный импульсный источник питания, обладающий малыми габаритами, оптимальным числом внешних пассивных элементов обвязки, широким диапазоном входного переменного или постоянного напряжения, от 90 В до 260 В. Рекомендуется к использованию совместно с модулями из каталога Мастер Кит - MP325M, MP326M, BM8036, BM8037, MP8037R, MP8037ADC, BM4022 и другими с напряжением питания 12В.

Технические характеристики:

Диапазон напряжений питания (B)

90...260

Выходное напряжение (В)

12

КПД, не менее (%)

75

Тип питания

переменный или постоянный

Номинальная выходная мощность (Вт)

5

Количество входов (шт)

1

Количество выходов (шт)

1

Рекомендованная температура эксплуатации (°С)

-25...+60

Длина (мм)

75

Ширина (мм)

40

Высота (мм)

20

Вес, не более (г)

50

Выходной ток максимальный (А)

0,5

Частота ШИМ/PWM (кГц)

67

Вес

68

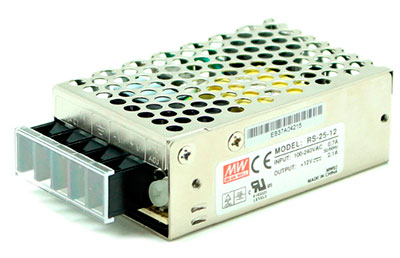

  1. PW1221B - Источник питания импульсный RS-25-12, 12 В, 2,1 А в корпусе

Мастер Кит Преобразуем переменчивость в постоянство

Надежный импульсный источник питания, обладающий малыми габаритами, широким диапазоном входного напряжения 100-240 Вольт, защитой от перегрузки. Допускается регулировка выходного напряжения в диапазоне ±1В.

Технические характеристики:

Входное напряжение, В

88-264 (50-60 Гц)

Максимальный бросок пускового тока цепи 230 В, А

до 4 А при «холодном» пуске

Защита от входного перенапряжения

до 300 В продолжительностью не более 5 секунд с последующим автоматическим восстановлением

Выходое напряжение, В

12 (постоянное)

Нестабильность выходного напряжения (толеранс)

до ±1%

Выходной ток, А

2,1

КПД, %

79

Температура эксплуатации, С

-20…+70

Допустимые перегрузки

Вибрации частотой 10-500 Гц до 5G по любой из осей в течении 10 минут, не чаще одного раза в час

Габариты блока питания, мм

79x51х28 (ДxШxВ)

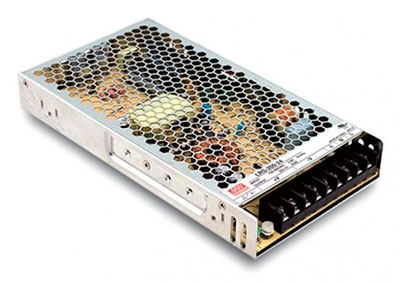

  1. LRS-200-24 - Источник питания 24В / 200Вт / 8,8A

Мастер Кит Преобразуем переменчивость в постоянство

Источник питания хорошо сочетает в себе высокие электрические параметры при небольших размерах. Источник работает в широком диапазоне температур от -25 до +70°C при влажности до 90%  без образования конденсата. Обладает высоким КПД до 91,5 % и малой мощностью потребления без нагрузки менее 0,75 Вт.

Технические характеристики:

Производитель

Mean Well

Входное напряжение (AC), В

90 ... 264

Выходное напряженее, В

21,6 ... 28,8

Максимальный ток, А

8,8

Ток заряда, мА

230

Напряжение пульсации не более, мВ

150

Мощность, Вт

200

Рабочая температура

от -10... +70°С

Габариты, мм

215 х 115 х 30

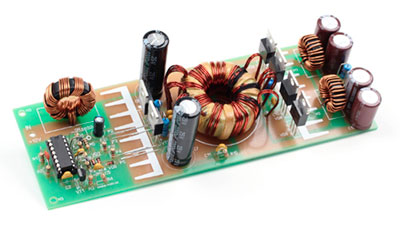

  1. NM0605 - Набор для сборки автомобильного преобразователя 12 - +/-35В, 3А

 Мастер Кит Преобразуем переменчивость в постоянство

Данный набор позволит вам собрать импульсный преобразователь 12В - +/-35В для питания усилителя или усилителей в автомобиле общей мощностью около 200Вт. В комплект набора входит готовый импульсный трансформатор. Вам не придется самостоятельно изготавливать это сложное изделие.

Технические характеристики:

Номинальное выходное напряжение, В

+/-35

Максимальный ток нагрузки, А

3

Входное напряжение, В

12...14

Максимальный потребляемый ток, А

27

Габаритные размеры, мм

172х61х43

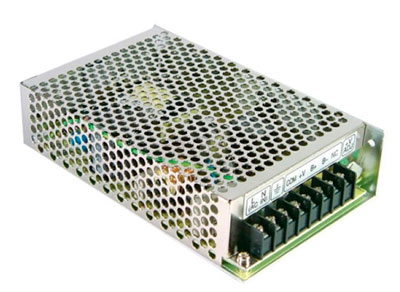

  1. AD-55A - Источник питания с возможностью подключения АКБ (UPS)

Мастер Кит Преобразуем переменчивость в постоянство

Источник питания имеет встроенный контур заряда внешней аккумуляторной батареи, что позволяет собрать на его основе источник бесперебойного питания постоянного тока.

Технические характеристики:

Производитель

Mean Well

Входное напряжение (AC), В

88 ... 264

Выходное напряженее, В

12 ... 14,5

Максимальный ток, А

4

Ток заряда, мА

230

Напряжение пульсации не более, мВ

100

Мощность, Вт

50

Рабочая температура

от -10... +60°С

Габариты, мм

15997 х 38

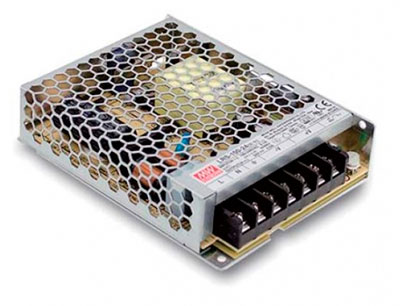

  1. LRS-100-24 - Источник питания 24В / 100Вт / 4,5A

Мастер Кит Преобразуем переменчивость в постоянство

Источник питания хорошо сочетает в себе высокие электрические параметры при небольших размерах. Он работает в широком диапазоне температур от -25 до +70°C . Обладает высоким КПД до 91,5 % и малой мощностью потребления без нагрузки менее 0,75 Вт.

Технические характеристики:

Производитель

Mean Well

Входное напряжение (AC), В

90 ... 264

Выходное напряженее, В

21,6 ... 28,8

Максимальный ток, А

4.5

Ток заряда, мА

230

Напряжение пульсации не более, мВ

150

Мощность, Вт

100

Рабочая температура

от -10... +70°С

Габариты, мм

129 х 97 х 30

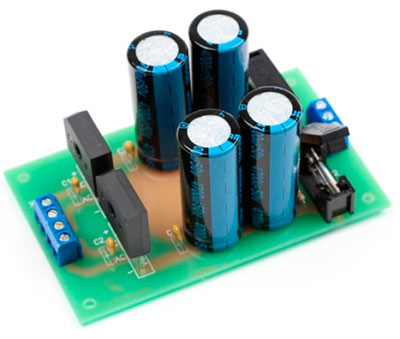

  1. NM0601 - Набор для сборки блока питания для УНЧ 25..35В

Мастер Кит Преобразуем переменчивость в постоянство

Простой, но в то же время, надежный и обладающий отличными параметрами блок питания для оконечных усилителей мощности. Широкий диапазон напряжений и максимальный ток в 5 Ампер позволят вам использовать собранное устройство для питания ваших самых смелых усилительных проектов. Радиоконструктор предназначен для детей старшего школьного возраста, а так же радиолюбителей любой квалификации.

Технические характеристики

Входное напряжение, В

~20...27

Выходное напряжение, В

±25...35

Максимальный ток нагрузки, А

4

Габритные размеры, ДxШxВ, мм

102x64x36

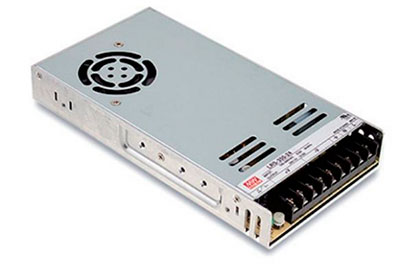

  1. LRS-350-12 29А - Источник питания 12В / 350Вт / 29A

Мастер Кит Преобразуем переменчивость в постоянство

Прибор имеет широкий диапазон входного напряжения, регулировку выходного напряжения, высокий КПД, автоматическое управление вентилятором охлаждения, индикацию включения, защиту от превышения выходного напряжения, короткого замыкания и перегрузки на выходе (ограничение выходного тока), перегрева.

Технические характеристики:

Производитель

Mean Well

Входное напряжение (AC), В

90 ... 264

Выходное напряженее, В

10,2 ... 13,8

Максимальный ток, А

29

Напряжение пульсации не более, мВ

150

Мощность, Вт

350

Рабочая температура

от -10... +70°С

Габариты, мм

129 х 97 х 30

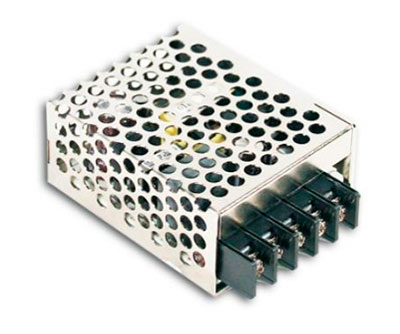

  1. RS-15-5 - Источник питания 5В / 15Вт / 3A, RS-15-12 - Источник питания 12В / 15Вт / 1,3А

Мастер Кит Преобразуем переменчивость в постоянство

Источники питания хорошо сочетают в себе высокие электрические параметры при небольших размерах. Источники работает в широком диапазоне температур от -25 до +70°C при влажности до 90% без образования конденсата. Обладают высоким КПД до 91,5 % и малой мощностью потребления без нагрузки менее 0,5 Вт.

Технические характеристики RS-15-5:

Производитель

Mean Well

Входное напряжение (AC), В

90 ... 264

Выходное напряженее, В

4,75 ... 5,5

Максимальный ток, А

3

Ток заряда, мА

230

Напряжение пульсации не более, мВ

80

Мощность, Вт

15

Рабочая температура

от -10... +70°С

Габариты, мм

62,5 х 51 х 28



Технические характеристики RS-15-12:

Производитель

Mean Well

Входное напряжение (AC), В

90 ... 264

Выходное напряженее, В

10,8 ... 13,2

Максимальный ток, А

1,3

Ток заряда, мА

230

Напряжение пульсации не более, мВ

120

Мощность, Вт

15

Рабочая температура

от -10... +70°С

Габариты, мм

62,5 х 51 х 28



  1. NES-100-48 - Источник питания 48В / 100Вт / 2,3A

Мастер Кит Преобразуем переменчивость в постоянство

Технические характеристики

Производитель

Mean Well

Входное напряжение (AC), В

90 ... 264

Выходное напряженее, В

45.6 ... 52.8

Максимальный ток, А

2,3

Ток заряда, мА

230

Напряжение пульсации не более, мВ

150

Мощность, Вт

100

Рабочая температура

от -10... +70°С

Габариты, мм

129 х 97 х 30

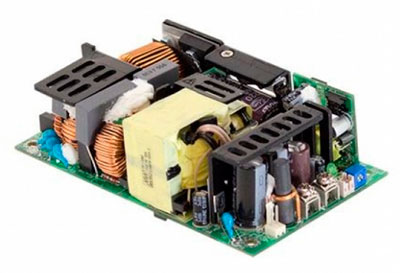

  1. EPP-400-24 - Источник питания 24В / 400Вт / 16,7A

Мастер Кит Преобразуем переменчивость в постоянство

Компактный прибор для встраивания в аппаратуру.

Технические характеристики

Производитель

Mean Well

Исполнение

без корпуса

Входное напряжение (AC), В

90 ... 264

Выходное напряженее, В

21,6 ... 28,8

Максимальный ток, А

16,7

Напряжение пульсации не более, мВ

200

Мощность, Вт

400

Рабочая температура

от -30... 70°С

Габариты, мм

127 х 76 х 35

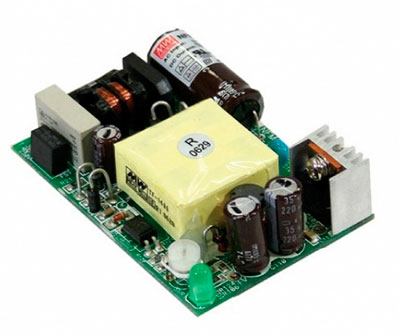

  1. NFM-15-5 - AC/DC Импульсный источник питания 5В 3А

Мастер Кит Преобразуем переменчивость в постоянство

Компактный модуль с защитой от короткого замыкания, перегрузки, перегрева, перенапряжения.

Технические характеристики

Входное напряжение, В

85-264

Выходное напряжение, В

4,5...5,5

Выходной ток, А

3

Напряжение пульсации, мВ

80

Выходная мощность, Вт

15

Ширина, мм

70

Глубина, мм

48

Высота, мм

22

Производитель

MW



Правильный выбор преобразователя AC-DC обеспечит надежное питание вашего электронного устройства и его долгую и бесперебойную работу.

Наш каталог постоянно пополняется, поэтому подписывайтесь на наши новости и будьте всегда в курсе новинок и специальных предложений на сайте компании Мастер Кит.
