Простой Умный Дом на плате MP3509 от Мастеркит

Если Вы являетесь обладателем Wi-Fi реле MP3509 на базе ESP8266 или MP3509 MQTT, то у вас появилась возможность использовать ее в качестве системы "Простой Умный Дом", весь функционал которой перенесен в прошивку для этой платы с некоторыми ограничениями: так как у нее нет полноценного контроллера шины 1-wire, то подключить к ней много периферийных устройств (меньше десятка) не получиться и расстояние до устройств будет ограничено несколькими метрами. Но в качестве контроллера для целого ряда простых задач она подойдет,  а так же будет работать в общей системе "Простой Умный Дом" в качестве "neighbor"-контроллера соседа, сможет передавать информацию о подключенных датчиках, реле и сенсорах-счетчиках другим контроллерам в системе.

Еще одно ограничение связано с тем, что у чипа esp8266 (esp07) 1 мегабайт флэш памяти и в нем отсутствует приложение по настройке устройства и, чтобы воспользоваться им, нужно будет иметь доступ в интернет из локальной сети, где подключена данная плата. При попытке зайти на плату из браузера будет осуществлен редирект на приложение управления устройством на сервере проекта. А в остальном это полноценный 1-wire контроллер Простого Умного Дома. Прошивка подойдет для обеих версий устройства как с MQTT,  так и для UDP.

С концепцией Простого Умного Дома можно познакомиться на страницах сайта home.1vp.ru. В рамках проекта будет осуществляться техническая поддержка данной версии прошивки и будут доступны ее автообновления.

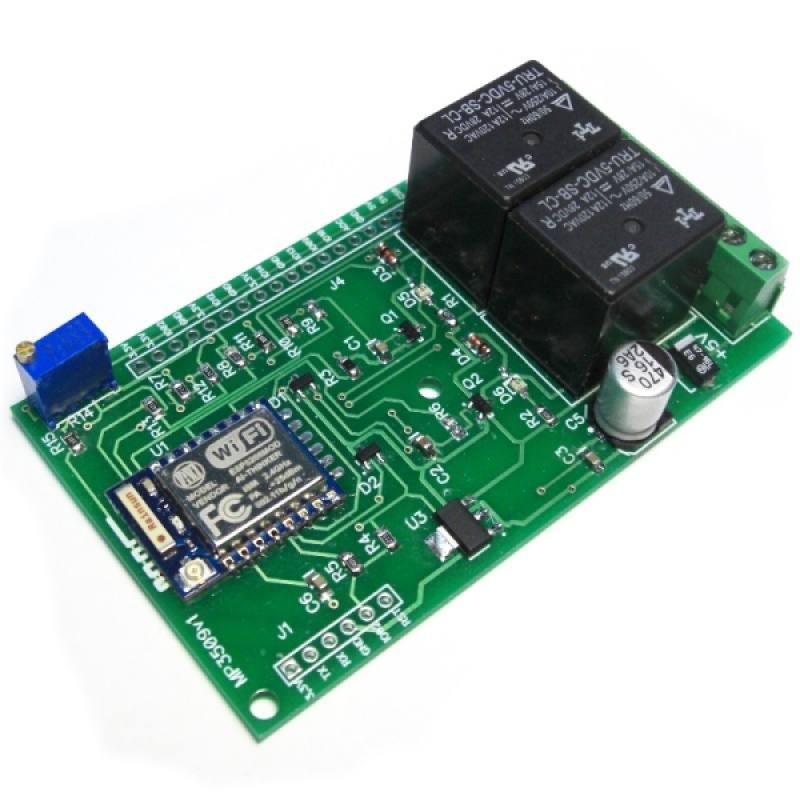

Мастер Кит Простой Умный Дом на плате MP3509 от Мастеркит Wi-Fi реле с термометром с 2-мя реле по 2 кВт (на базе ESP8266)

Назначение контактов платы



Остальные контакты платы не используется программой.

Прошивка устройства MP3509

Данное устройство не имеет встроенного адаптера UART-USB, поэтому вам потребуется его приобрести, например, USB–UART адаптер BM8051, и впаять штырьки в качестве разъема на плату. UART разъем предусмотрен на плате устройства с пинами: 3,3V Tx Rx GND IO02

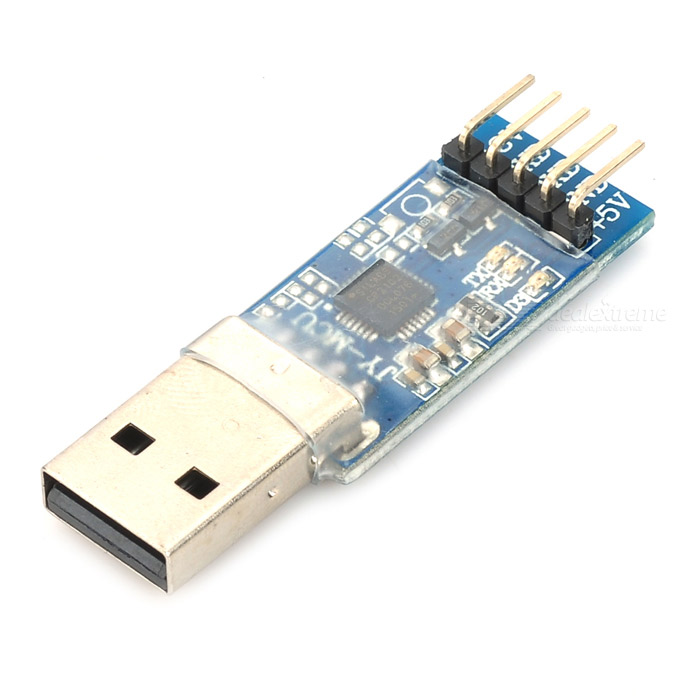

Мастер Кит Простой Умный Дом на плате MP3509 от Мастеркит адаптер UART-USB

1. Отключить основное питание 5 Вольт.

2. Соединить адаптер UART с устройством:

3,3V-3,3V
Tx-Rx
Rx-Tx
GND-GND
IO02-GND

3. Подключить адаптер к USB порту и с помощью программы esptool загрузить программу в устройство. После чего цепь IO02 - GND нужно разорвать.

4. Зайти на смартфоне в "настройки" -> WI-FI найти устройство, у него бeдет имя вида OW-XXXXXX, где XXXXXX - номер (ID) нашего устройства и подключиться к нему, после чего вы должны будете увидеть интерфейс сетевых настроек для вашей локальной Wi-Fi сети, введите имя и пароль от точки доступа, сохраните их. Как только вы отключитесь от устройства, оно подключится к сети. Адрес устройства в сети будет ow-XXXXX.local, которое нужно будет указать в браузере.

Возможности прошивки можно увидеть в демо-приложении - esp.1vp.ru. ( Действующая версия приложения отличается от демонстрационной! )
