Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

Устройства дистанционного управления (ДУ) давно и прочно вошли в нашу жизнь. Это и инфракрасные пульты для управления бытовыми приборами, и беспроводные звонки, и автомобильные сигнализации и т.д. Отчасти их созданию послужила лень, отчасти технические ограничения, но теперь все мы пользуемся такими устройствами весьма широко.

Есть особый класс устройств дистанционного управления по радиоканалу на одной из нелицензируемых частот в полосе от 433,075 до 433,790 Мгц – их можно свободно использовать для любых нужд, правда, с некоторыми ограничениями по мощности излучаемого сигнала.

Именно эти устройства получили, пожалуй, наибольшее распространение в системах дистанционного управления по радиоканалу. Они недорого стоят, просты в установке и обслуживании, имеют небольшие габариты и не требуют специальных антенн – достаточно куска провода.

С помощью таких устройств можно на расстоянии включить освещение на садовом участке, открыть калитку или автоматические ворота, включить электродвигатель или нагреватель.

Ограничения, накладываемые на мощность передатчика, сказываются на дальности действия. Стандартное значение дальности не превышает 100 метров на открытом пространстве. В помещении дальность существенно зависит от свойств материалов, через которые распространяется электромагнитное излучение передатчика и геометрии самого помещения. В этом случае только натурный эксперимент может помочь определить дальность.

Следует отметить, что и в этом классе устройств дистанционного управления есть специальные модели с повышенной дальностью работы. Также дальность можно повысить, если применить направленные антенны на стороне передатчика и/или приемника.

В предлагаемом обзоре мы рассмотрим устройства дистанционного управления для DIY-проектов, завоевавшие популярность пользователей продукции компании Мастер Кит. Все эти устройства прошли испытания реальной эксплуатацией в течение заметного времени, надежны и просты в использовании.

Для удобства мы свели описания устройств ДУ в таблицу, расположенную в конце обзора. Таблица поможет выбрать самые подходящие из них для ваших проектов.

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц Сравнительный обзор популярных устройств дистанционного управления на частоте 433 МГц Мастер Кит

 Предлагаемые устройства можно разделить, прежде всего, на две категории:

- комплекты ДУ, включающие в себя пару передатчик-приемник (кнопочный пульт-передатчик в виде брелка или печатной платы с контактами; приемник в виде платы с контактами или исполнительными элементами); при этом приемник уже настроен на прием сигналов именно от того передатчика, который входит в комплект;

- отдельные передатчики и приемники, требующие настройки для работы в паре.

Передатчики, в свою очередь, могут быть специализированными и предназначенными для работы с определенным видом приемников, и универсальными. Это необходимо учитывать, если вы приобретаете устройства по отдельности, или предполагаете использовать несколько брелков-передатчиков с одним приемником, а также несколько приемников с одним брелком.

Следует отметить, что с целью уменьшения возможных ложных срабатываний исполнительной устройство приемника, как правило, включается через приблизительно одну секунду после нажатия кнопки или подачи управляющего сигнала на передатчик.

Несколько слов о терминологии основных режимов работы исполнительных устройств (как правило, реле) модулей ДУ:

- в режиме «кнопка» исполнительное реле приемника срабатывает в момент нажатия кнопки или подачи управляющего сигнала на передатчик и удерживается в этом состоянии, пока кнопка нажата; при отпускании кнопки реле также отпускает;

- в режиме «триггер» однократное нажатие кнопки включает реле, вторичное нажатие – выключает.

При разработке проектов на предлагаемых устройствах ДУ необходимо учитывать, что они не обеспечивают обратную связь, поэтому контроль срабатывания исполнительных систем остается отдельной задачей.

Рассмотрим кратко особенности некоторых модулей дистанционного управления.



Простую и надежную одноканальную систему ДУ можно собрать на модуле MK333 с дополнительными брелками-передатчиками MK336. Миниатюрный приемник с прилагаемым корпусом можно питать как переменным напряжением 220В, так и постоянным 12В при подключении последнего за встроенным блоком питания от переменного напряжения. Система может работать только в триггерном режиме – одна кнопка передатчика включает реле приемника, вторая - выключает. Посмотрите видео, размещенное в конце описания, из которого можно узнать, как заменить выключатель торшера на дистанционный с помощью модуля MK333.

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц дистанционное управление, 433 МГц, радиоуправляемое реле, приемник передатчик, MK333, Мастер Кит

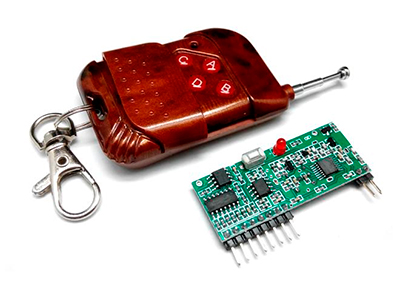

Широкие возможности для собственных проектов предоставляет комплект MP324M с четырехкнопочным пультом и четырехканальным приемником с выходами уровня TTL (транзисторно-транзисторной логики). Используя дополнительные модули, можно реализовать несколько режимов исполнительных систем с помощью одного приемника.

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

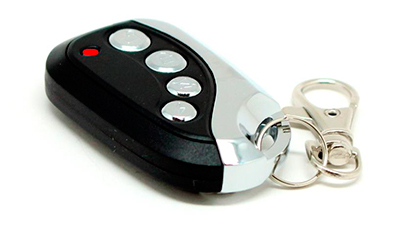

Дополнительный брелок - MP324M/передатчик.

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

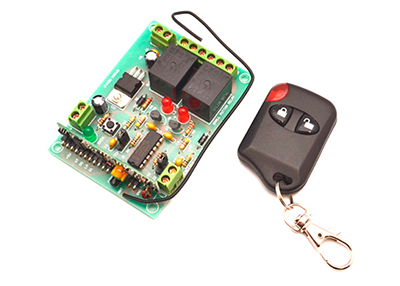

Если для вашего проекта необходимо два мощных канала управления, обратите внимание на устройство MP325M, имеющее на борту два реле по 2 кВт и работающее в режимах «кнопка» и «триггер», устанавливаемые для каждого канала отдельно с помощью перемычек (джамперов) на плате. Прочтите статьи, посвященные применению этого устройства:

  1. «Дистанционное управление распашными воротами своими руками»
  2. «Беспроводной реверс автомобильной лебедки или электродвигателя постоянного тока»

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

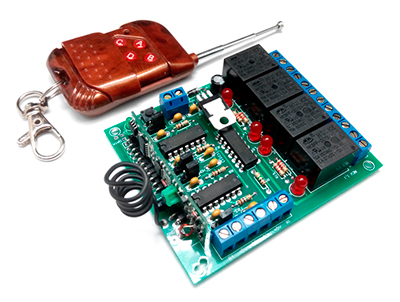

Модуль ДУ MP326M дает возможность управлять четырьмя каналами с настраиваемыми режимами «кнопка» и «триггер» для каждого канала.

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

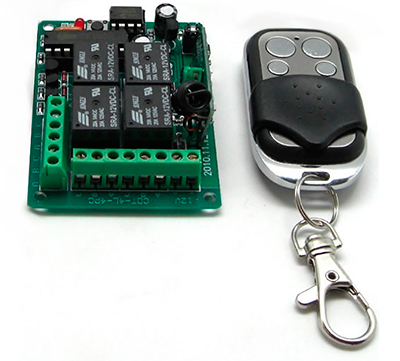

Устройство MP426 SE также имеет четыре канала, но, в отличие от предыдущего, работает в трех режимах – «кнопка», «триггер» и «перебор каналов».

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

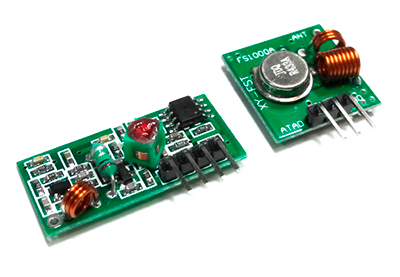

Для реализации проектов с применением микроконтоллеров подойдут комплекты приемник-передатчик MP433 и MP433PRO. Эти пары являются аналоговыми устройствами, не осуществляющими кодировку передаваемого сигнала. Вы сами можете сформировать уникальные кодирующие последовательности, затрудняющие их несанкционированную дешифровку. С помощью микроконтроллера, например, широко распространенной платформы Ардуино, на основе предлагаемых модулей можно реализовать многоканальное управление радиоуправляемыми моделями.

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

Устройство MP433PRO отличается увеличенным расстоянием – до 600 м в свободном пространстве и расширенным диапазоном температур, позволяющим использовать его вне помещений.

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

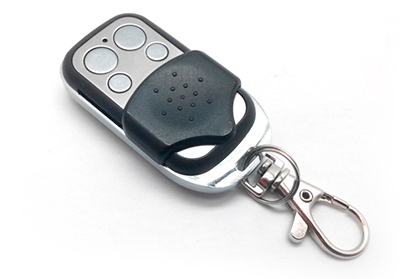

Универсальный пульт дистанционного управления MP433/передатчик является поистине находкой для пользователей систем ДУ! Он предназначен для совместной работы с беспроводными системами диапазона 433 МГц с ASK модуляцией и поддерживает большое количество встраиваемых систем управления освещением и розеток с фиксированным и обучающим кодом, например, таких как WOKEE и TELEIMPEX и им подобные. Также пульт поддерживает системы, построенные на микросхемах SC5262 / SC5272, HX2262 / HX2272, PT2262 / PT2272, EV1527, RT1527, FP1527, HS1527, SC5211, HS2260, SC1527, SC2262.

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

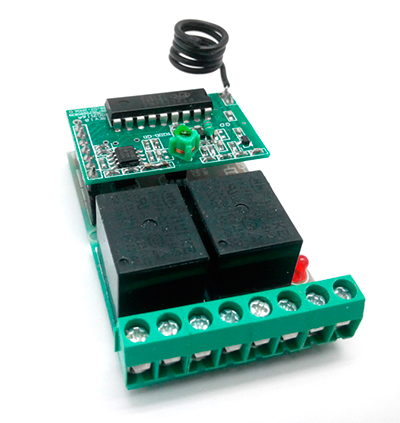

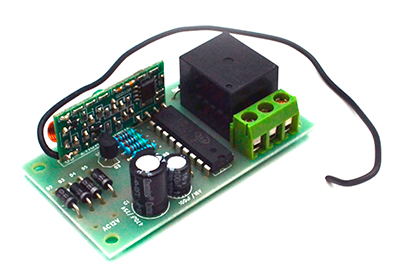

Приемники MP911, MP912 и MP913 управляются от предлагаемого отдельно пульта-передатчика MP913 и отличаются режимами работы и числом каналов. Первый из этих приемников реализует одноканальный режим «кнопка», второй – одноканальный «триггер», третий – двухканальная «кнопка».

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

В этом обзоре мы упомянем стоящий особняком модуль MP8036mhz, который является настоящей базой для управления беспроводными устройствами в диапазоне 433 МГц. Этот модуль может работать в режимах сканера, дубликатора, репитера, маяка. В режиме сканера благодаря наличию дисплея можно увидеть код, передаваемый сканируемым передатчиком. Модуль имеет четыре логических входа для подключения 4-х кнопок управления или линий контроля и восемь TTL-выходов для подключения силовых модулей. Дальность работы с беспроводными приемниками достигает 600 метров (при использовании комплекта MP433PRO). При использовании направленных антенн дальность может быть увеличена до нескольких километров.

Мастер Кит Сравнительный обзор устройств дистанционного управления на частоте 433 МГц

Несколько слов в заключение.

Прежде чем добавлять или «обучать» передатчики, внимательно прочтите описания этих процедур на сайте. Производимые действия отличаются для разных устройств!

Обращаем ваше внимание на имеющиеся в описаниях устройств ДУ комплекты с дополняющими их модулями. Например, вместе с парой передатчик-приемник MP324M можно приобрести силовое реле MP146 и источник питания PW1245, что обойдется вам дешевле, чем покупка этих устройств по отдельности. Комплектом (MP324M + MP146 + PW1245) – дешевле!





Сравнительная таблица популярных устройств дистанционного управления на частоте 433 МГц



Артикул

Функциональное назначение

Питание

Число каналов управления

Максимальная мощность одного канала управления

Дополнительный брелок-передатчик

Дальность

Режимы работы

Особенности

MK333

Комплект брелок-передатчик+приемник

~220В

1

~1000 Вт (7А)

MK336

40м

Только триггер

- самый миниатюрный приемник;

- корпус для приемника в комплекте;

- до 20 дополнительных брелков.

MK336

Брелок-передатчик

Бат.12В

-

-

-

40м

-

- дополнительный брелок для MK333

MP324M

Комплект брелок-передатчик+приемник

=5В (приемник)

Бат.12В (передатчик)

4

Маломощный, TTL-уровни

MP433/передатчик

MP325M/передатчик

MP324M/передатчик

100м

Кнопка

- для реализации режимов «триггер» и «импульс» используется MP146;

- диапазон рабочих температур приемника от -40 до +80 градусов;

- при использовании брелка MP433/передатчик число подключаемых брелков неограниченно.

MP324M/передатчик

Брелок-передатчик

Бат.12В

4

-

-

100м

-

- подходит для MP324M, MP326M

- 4 кнопки;

- можно заменить на MP433/передатчик.

MP325M

Комплект брелок-передатчик+приемник

=12В (приемник)

Бат.12В (передатчик

2

~2000 Вт (10А)

MP433/передатчик

MP325M/передатчик

MP324M/передатчик

100м

Кнопка, триггер

- при использовании брелка MP433/передатчик число подключаемых брелков неограниченно;

- светодиодная индикация состояний реле;

- входы типа «триггер» для сброса реле.

MP325M/передатчик

Брелок-передатчик

Бат.12В

2

-

-

100 м

-

- дополнительный брелок для MP325M

MP326M

Комплект брелок-передатчик+приемник

=12В (приемник)

Бат.12В (передатчик

4

~2000 Вт (10А)

MP325M/передатчик

MP324M/передатчик

100 м

Кнопка, триггер

- светодиодная индикация состояний реле;

- сброс реле в режиме «триггер»;

- неограниченное число дополнительных брелков MP324M/передатчик.

MP426 SE

Комплект брелок-передатчик+приемник

=12В (приемник)

Бат.12В (передатчик

4

~1000 Вт (5А)

MP433/передатчик

100м

Кнопка, триггер, перебор каналов

- три режима работы;

- неограниченное число дополнительных брелков MP324M/передатчик.

MP433

Комплект передатчик+приемник на печатных платах

=5В (приемник)

=12В (передатчик)

-

Маломощный, TTL-уровни

-

100 м

-

- аналоговые модули без кодирования для использования в проектах с микроконтроллерами и другими кодерами и декодерами;

- миниатюрное исполнение;

- низкое энергопотребление.

MP433/передатчик

Брелок-передатчик-дубликатор

Бат.12В

4

-

-

100 м

-

- дублирование передатчиков;

- поддержка до 4-х разных приемников;

- работа с большим числом беспроводных систем с фиксированными и обучающими кодами.

MP433PRO

Комплект передатчик+приемник на печатных платах

=5В (приемник)

=3-12В (передатчик)

-

Маломощный, TTL-уровни

-

600 м

-

- расстояние до 600 м;

- рабочая температура от -40 до +60 градусов;

- аналоговые модули без кодирования для использования в проектах с микроконтроллерами и другими кодерами и декодерами;

- миниатюрное исполнение;

- низкое энергопотребление.

MP910

Брелок-передатчик

Бат.12В

2

-

-

100 м

-

- передатчик для MP911, MP912 и MP913

MP911

Приемник

12В

1

~2000 Вт (10А)

MP910

100 м

Кнопка

- питание переменным или постоянным напряжением 12В;

- возможно построение системы с несколькими приемниками с использованием MP433/передатчик;

- изменение кодировки перемычками.

MP912

Приемник

12В

1

~2000 Вт (10А)

MP910

100 м

Триггер

- питание переменным или постоянным напряжением 12В;

- возможно построение системы с несколькими приемниками с использованием MP433/передатчик;

- изменение кодировки перемычками.

MP913

Приемник

12В

2

~2000 Вт (10А)

MP910

100 м

Кнопка

- питание переменным или постоянным напряжением 12В;

- 2 канала с реле;

- возможно построение системы с несколькими приемниками с использованием MP433/передатчик;

- изменение кодировки перемычками.

MP8036mhz

Сканер, дубликатор, ретранслятор, маяк

=9-14В

4 входных

8 выходных

Маломощный, TTL-уровни

-



До 600 м

-



- многофункциональный модуль управления беспроводными устройствам;

- входные и выходные линии TTL-уровней для подключения кнопок и силовых модулей;

- дисплей, пользовательское меню;

- поддержка большого количества беспроводных систем диапазона 433МГц.
