NM2036
Набор для сборки усилителя НЧ 32Вт, моно (TDA2050)
Простое решение для вашей задачи!

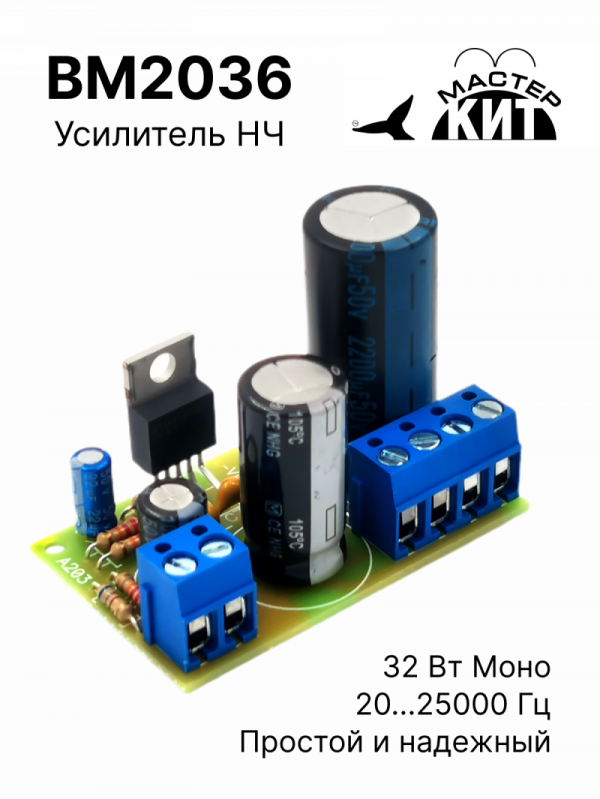

Этот товар доступен под заказ. Используйте готовый усилитель BM2036
Набор для пайки NM2036 представляет собой простой и надежный усилитель НЧ, класса АВ. Имеет компактные габариты и построен на интегральной микросхеме TDA2050. Данная микросхема отлично зарекомендовала себя временем и гарантирует отличное качество звука. Воспроизводит весь спектр частот (ВЧ, СЧ, НЧ). Обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Усилитель разработан в России. При комплектации используются исключительно оригинальные электронные компоненты, что обеспечивает длительную и качественную работу усилителя на всем этапе эксплуатации.
Этот Hi-Fi усилитель подойдет для динамиков и колонок максимальной мощностью 20…30Вт. Усилитель можно использовать как в составе домашнего мультимедийного центра, так и в автомобиле. Будет отличным решением для систем оповещения.
Нет в наличии
Этот товар доступен под заказ партией от 50 шт. по предоплате со сроком поставки 4-5 недель
Этот товар доступен под заказ. Используйте готовый усилитель BM2036
Набор для пайки NM2036 представляет собой простой и надежный усилитель НЧ, класса АВ. Имеет компактные габариты и построен на интегральной микросхеме TDA2050. Данная микросхема отлично зарекомендовала себя временем и гарантирует отличное качество звука. Воспроизводит весь спектр частот (ВЧ, СЧ, НЧ). Обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Усилитель разработан в России. При комплектации используются исключительно оригинальные электронные компоненты, что обеспечивает длительную и качественную работу усилителя на всем этапе эксплуатации.
Этот Hi-Fi усилитель подойдет для динамиков и колонок максимальной мощностью 20…30Вт. Усилитель можно использовать как в составе домашнего мультимедийного центра, так и в автомобиле. Будет отличным решением для систем оповещения.
Технические характеристики
| Напряжение питания однополярное | 10...30 В |
| Тип питания | постоянный |
| Номинальная выходная мощность, на канал | 32 Вт |
| Сопротивление нагрузки, не менее | 4 Ом |
| Потребляемый ток, не более | 1500 мА |
| Количество входов | 1 |
| Количество выходов | 1 |
| Полоса частот | 20...20000 Гц |
| Рекомендованная температура эксплуатации | 0…70 °С |
| Длина | 53 мм |
| Ширина | 33 мм |
| Высота | 45 мм |
| Вес, не более | 150 г |
| Количество каналов усиления | 1 |
| Вес с упаковкой, г | 63 |
Инструкции
Принцип работы
УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2050. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения мощного высококачественного выходного музыкального сигнала. Выходная музыкальная мощность этой микросхемы составляет 50Вт (согласно стандарту IEC 268.3)
Конструкция устройства
Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 53х33 мм. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия под винты 2,5 мм.Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы.Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 200см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС. Между корпусом микросхемы и радиатором необходимо установить диэлектрическую теплопроводящую прокладку.
Схемы
Схема
Комплект поставки
- Печатная плата. - 1 шт.
- Набор компонентов. - 1 шт.
- ИНструкция. - 1 шт.
Что потребуется для сборки
- Для сборки понадобится: провод, паяльник, бокорезы.
Порядок сборки
- Соблюдайте следующие требования:
- При установки постоянных резисторов контролируйте их номинал с помощью мультиметра.
- При установки транзисторов и диодов будьте внимательны они имеют полярность.
- При монтаже используйте только неактивный флюс.
- Перед первым включением проверьте монтаж на отсутствие короткого замыкания дорожек.
- При правильном монтаже устройство начинает работать сразу и не требует настройки.
Подготовка к эксплуатации
- Проверка:
- Подключите акустическую систему к контактам X4, Х5.
- Подайте питание +24В на контакты X3, X6 соблюдая полярность.
- Коснитесь пальцем контакта X1. При этом в динамике должно раздаться легкий фон.
- Проверка завершена. Приятной эксплуатации.
Условия эксплуатации
- Температура -30С до +50С.
- Относительная влажность 20-80% без образования конденсата.
Меры предосторожности
- Не превышайте максимально допустимое напряжение питания модуля.
- Не путайте полярность питания модуля.
- Не соблюдение данных требований приведет к выходу устройства из строя.
- Эксплуатируйте усилитель только с акустикой сопротивлением 4-16 Ом.
