Преобразователи постоянного напряжения

При самостоятельном проектировании и изготовлении различных электронных устройств, в особенности, если при этом применяются готовые функциональные блоки, часто возникает ситуация, когда этим блокам требуется разное напряжение питания, или уже имеющийся источник питания выдает неподходящее напряжение, а новый источник приобретать по каким-либо причинам не хочется. В этих случаях может помочь преобразователь постоянного напряжения, или так называемый DC-DC преобразователь. На его вход подается то напряжение, которое выдает имеющийся источник питания, а на выходе преобразователя получается необходимое для питания конкретного устройства напряжение.

DC-DC преобразователи бывают трех основных типов: понижающие, повышающие и инвертирующие (универсальные). Последние могут как понижать входное напряжение, так и повышать его. Все эти устройства являются импульсными по принципу своего действия и, как правило, имеют высокий коэффициент полезного действия пр небольших размерах. Частота преобразования в большинстве случаев находится в диапазоне от 100 до 200 кГц. В качестве устройства управления преобразованием используются микросхемы ШИМ-модуляторов. Переключающие импульсные каскады строятся на мощных полевых транзисторах.

В ассортименте компании Мастер Кит представлены преобразователи постоянного напряжения, которые могут удовлетворить практически любые потребности разработчика электроники DIY. В настоящем обзоре мы рассмотрим большинство этих устройств и их основные характеристики. Ассортимент компании постоянно пополняется и изменяется для наиболее полного удовлетворения спроса на электронные модули и блоки, поэтому обзор актуален на дату своего опубликования. Для того, чтобы быть в курсе новинок Мастер Кит подписывайтесь на наши рассылки.

В конце обзора вы найдете таблицу, в которой сведены основные характеристики рассматриваемых модулей.

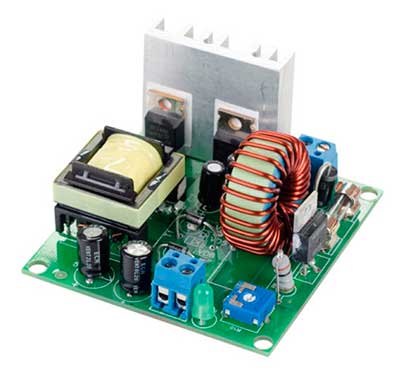

1. PW811

Модуль является универсальным (понижающий/повышающий) DC-DC преобразователем и предназначен для питания приборов постоянным напряжением 12В. Будет оптимальным решением при проблеме падения выходного напряжения на «длинных линиях». Подходит для эксплуатации в уличных условиях, при условии монтажа в корпус типа IP 66.

Рис.1

Особенности:

- универсальный режима преобразования;

- плавная регулировка выходного напряжения от 10 до 15В;

- защита от переполюсовки входного напряжения;

- световая индикация наличия выходного напряжения.

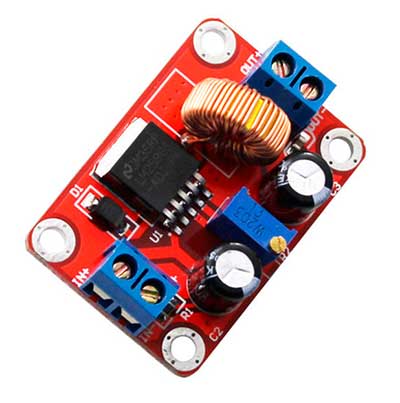

2. PW24-1-2

Высокоэффективный импульсный источник питания, обладающий малыми габаритами. Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение. Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток.

Рис.2

3. BM037M

Импульсный стабилизатор с регулируемым выходным напряжением предназначен для установки в радиолюбительские устройства.

Рис.3

Особенности:

- импульсный режим с частотой преобразования 150 кГц;

- защита по току (превышение мощности);

- высокий КПД;

- тепловая защита.

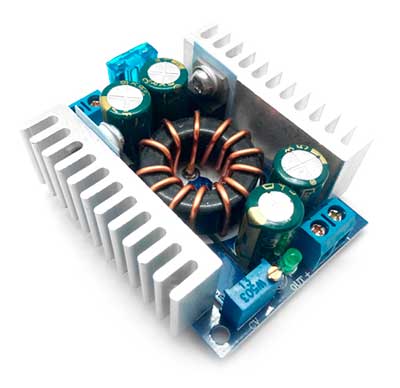

4. PW842

Высокоэффективный импульсный преобразователь, обладающий малыми габаритами и большим выходным током до 8А. Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение, которое может быть выше, чем входное. Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток. Будет незаменим в автомобиле при установке мощного усилителя звуковой частоты.

Рис.4

Особенности:

- широкий диапазон входного напряжения;

- широкий диапазон установки выходного напряжения;

- стабильное выходное напряжение при плавающем входном напряжении;

- частота преобразования 150 кГц;

- плавный пуск;

- ограничение выходного тока;

- защита от перегрева;

- высокий КПД;

- компактные размеры.

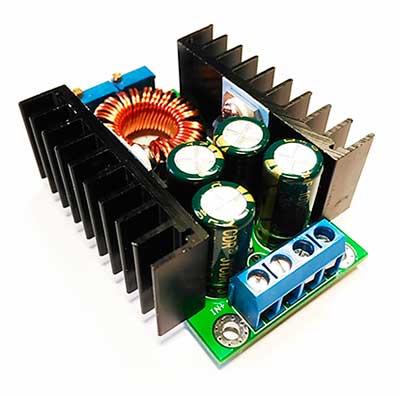

5. PW821

Модуль представляет собой понижающий  DC-DC преобразователь напряжения. Преобразователь будет полезен для питания электронных устройств большой мощности, при завышенном входном напряжении, например ноутбука, усилителя  и т.п. Благодаря наличию регулировки тока модуль может использоваться в качестве модуля заряда Li-Ion или кислотного аккумулятора или стабилизатора тока светодиодных прожекторов или ленты.

Рис.5

Особенности:

- широкий диапазон входного напряжения;

- широкий диапазон установки выходного напряжения;

- настройка ограничения по току;

- высокий КПД;

- компактные размеры;

- широкий диапазон рабочей температуры.

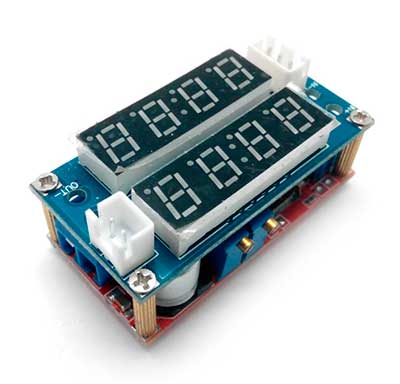

6. PW841

Модуль представляет собой понижающий  DC-DC преобразователь напряжения. Преобразователь будет полезен для питания электронных устройств большой мощности, при завышенном входном напряжении, например ноутбука, усилителя  и т.п., а также будет незаменим для изготовления лабораторного однополярного или двухполярного источника питания.

Рис.6

Особенности:

- широкий диапазон входного напряжения;

- широкий диапазон установки выходного напряжения;

- настраиваемая защита по току;

- точность индикации напряжения 0,1 вольта;

- точность индикации тока 0,01 мА;

- индикатор красного свечения;

- высокий КПД;

- компактные размеры;

- широкий диапазон рабочей температуры.

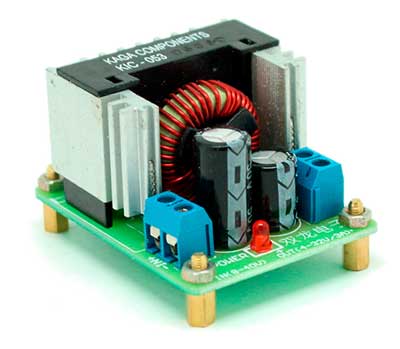

7. PW40-4-3

Данный импульсный стабилизатор с регулируемым выходным напряжением предназначен для питания необходимым напряжением всевозможных электронных устройств. Стабилизатор работает в импульсном режиме на частоте около 150 кГц, имеет мощность 90 Вт с КПД 95%. Совместно с устройством необходимо использовать источник питания с постоянным выходным напряжением в пределах 8…40В при токе 0,1…4А. Максимальные значения напряжения и тока на выходе стабилизатора не будут превышать соответствующих параметров источника питания.

Рис.7

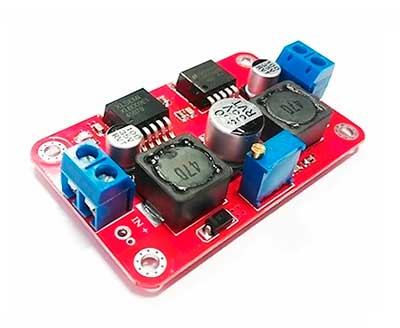

8. PW810

Модуль представляет собой универсальный DC-DC преобразователь напряжения. Преобразователь может работать как в режиме повышения, так и в режиме понижения напряжения. Режим работы выбирается автоматически в зависимости от входного напряжения. Отличное решение для автомобиля и скутера. Будет незаменим для  питания планшета или смартфона от генератора велосипеда.

Рис.8

Особенности:

- широкий диапазон входного напряжения;

- широкий диапазон установки выходного напряжения;

- два режима работы повышение/понижение выбирается автоматически модулем;

- плавный пуск;

- высокий КПД;

- компактные размеры;

- широкий диапазон рабочей температуры.

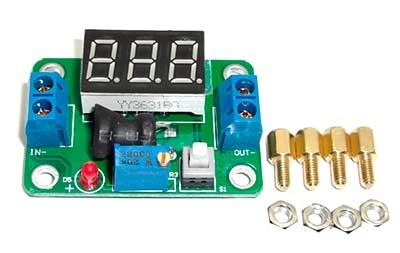

9. PW24-1-2D

Регулируемый преобразователь напряжения с встроенным вольтметром.

Рис.9

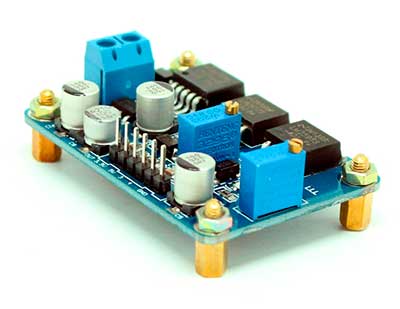

10. PW12-5-3-12-2

3-х канальный преобразователь напряжения. Вход 5-22В, выходы: 3,3В, 12-30В, 1,25-26В.

Высокоэффективный импульсный источник питания, обладающий малыми габаритами.

Рис.10

Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение на двух каналах, которое может быть выше входного. Один канал - это стабилизированное напряжение 3,3 Вольт. Набор выходных напряжений удачно подойдет для питания радиолюбительских конструкций на микроконтроллерах с исполнительными устройствами, например электромагнитными реле или моторизованными шаровыми кранами, которым необходимо напряжение 12В или выше.

11. PW843

Высокоэффективный импульсный преобразователь, обладающий малыми габаритами и большим выходным током до 5А. Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение, которое может быть выше, чем входное. Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток. Будет незаменим для питания анодного напряжения конструкций на радиолампах, а так же различных приборов для здоровья.

Рис.11

Модуль построен на базе микросхемы микросхемы UC3843. При подключении преобразователя используйте провода как можно большего сечения.

Надеемся, что наш обзор поможет вам выбрать преобразователь напряжения для решения собственных уникальных DIY задач!

Сводная таблица преобразователей постоянного напряжения Мастер Кит
