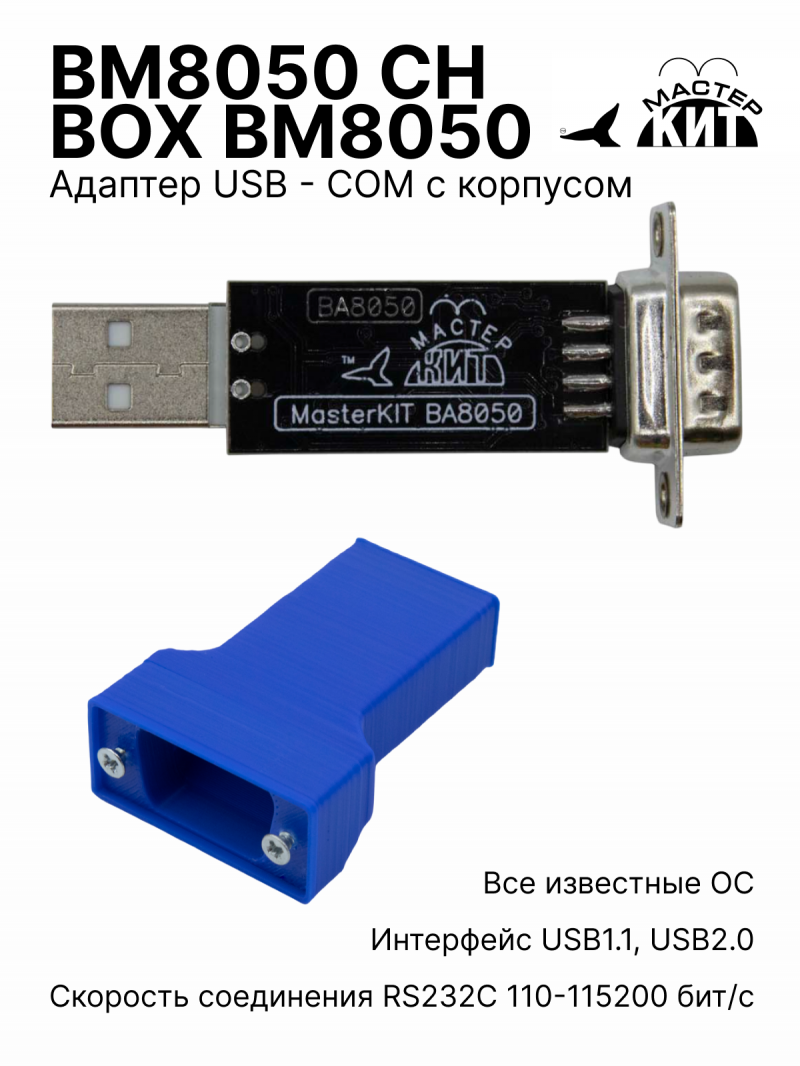

BM8050 CH + BOX BM8050
Переходник USB - COM (RS232) + корпус
Переходник USB-COM позволяет, пользователям персональных компьютеров и ноутбуков, подключить к USB-порту устройства, работающие от COM-порта (RS232C). Переходник представляет собой полноценный конвертор USB - RS232 и обеспечивает все модемные сигналы: DSR, DTR, RTS, CTS, RI, DCD, а также основные сигналы RXD и TXD. т.е. присутствуют все линии COM порта.
Напряжение питание переходника составляет 5В, а ток потребления ничтожно мал, поэтому питание осуществляется от шины порта USB, не нагружая его. Переходник имеет очень простое подключение, которое не требует настройки. Преобразователь интерфейсов USB RS-232 будет полезен в практических приложениях: для подключения к компьютеру различных устройств, например, набора «Термостат 4-х канальный, микропроцессорный таймер, термостат, часы NM8036»; блока «Термостат 8-ми канальный микропроцессорный таймер, термостат, часы BM8036»; модемов, программаторов и периферийных устройств других производителей. Данный адаптер USB COM RS232 поддерживает все известные на сегодня ОС.
BM8050 разработан и произведён на высокотехнологичных линиях в России, при сборке которого используются только оригинальные электронные компоненты, поставляемые напрямую от производителей. Устройство построено на базе микросхемы CH9102 и является полным аналогом CP2102 от Silicon Labs.
Исправность адаптера можно проверить согласно описания из инструкции или на странице товара на нашем сайте.
Корпус:

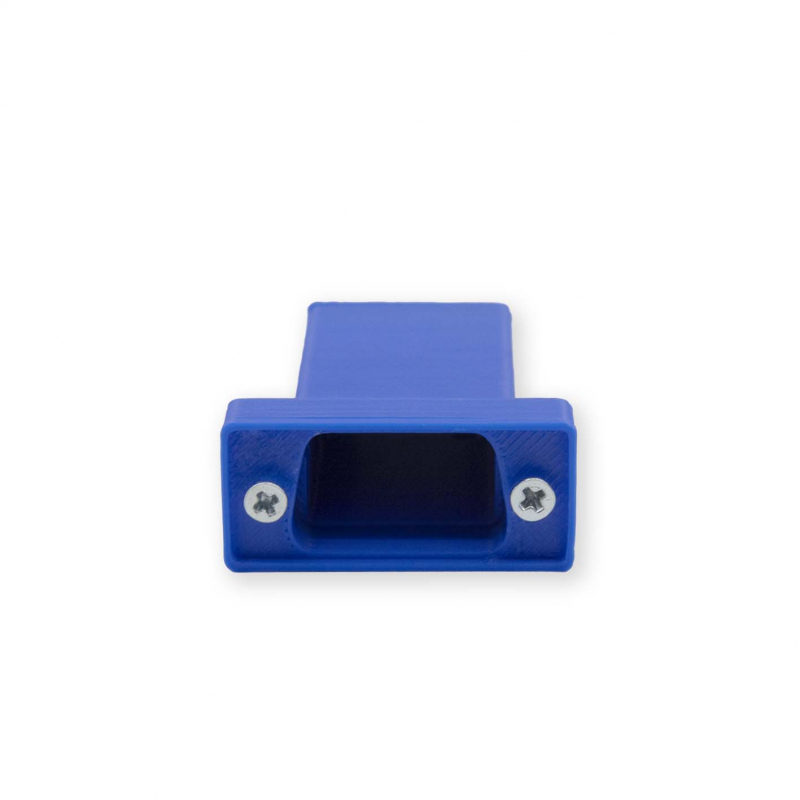

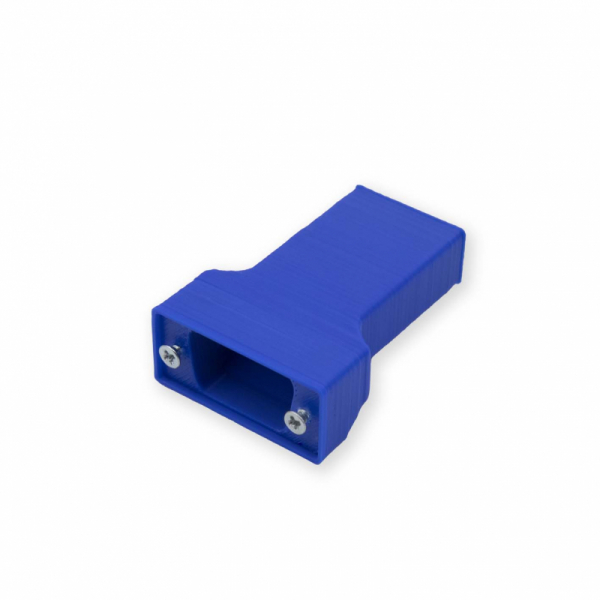

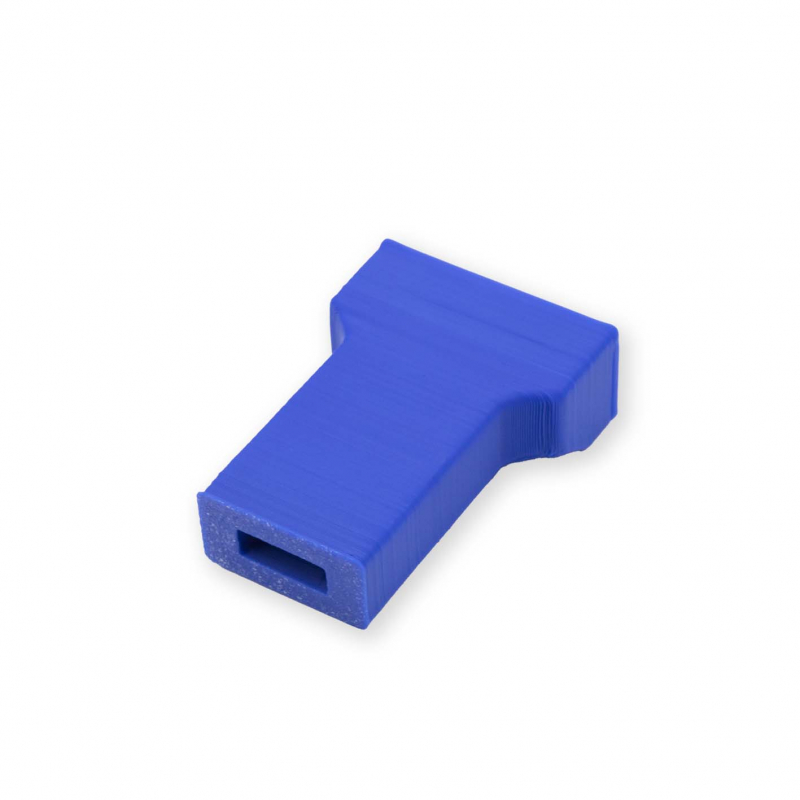

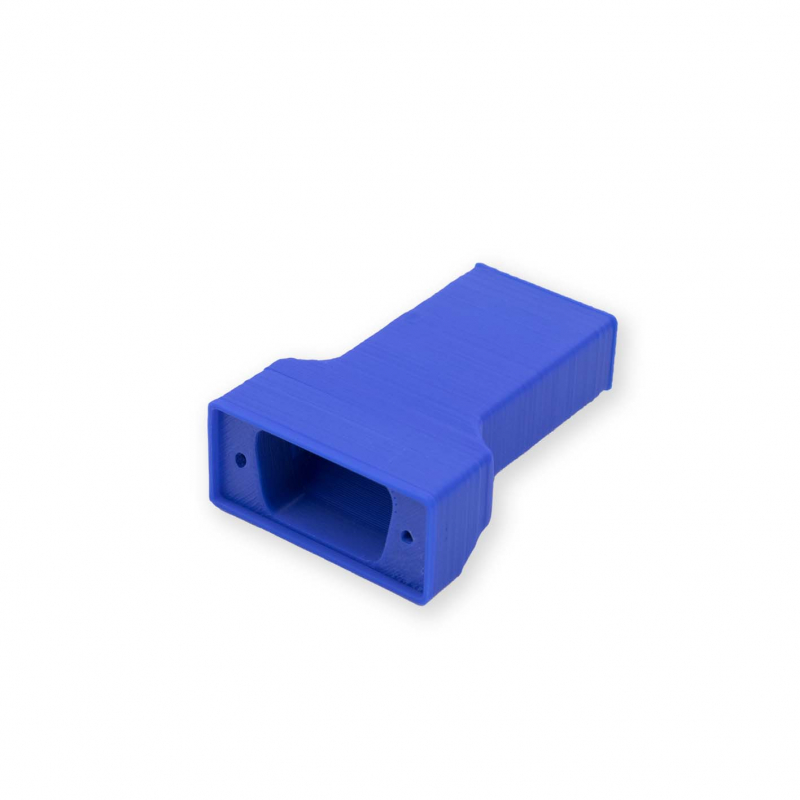

Корпус предназначен для адаптера USB-COM BM8050 для надёжной эксплуатации в различных условиях. 3D модель корпуса разработана инженерами Мастер Кит с учётом всех технических особенностей BM8050, модель представляет единую конструкцию с возможностью дополнительного крепления адаптера к корпусу с помощью болтов, которые входят в комплект.
Корпус изготовлен из ABS пластика методом 3D печати.
Есть в наличии - 20 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Переходник USB-COM позволяет, пользователям персональных компьютеров и ноутбуков, подключить к USB-порту устройства, работающие от COM-порта (RS232C). Переходник представляет собой полноценный конвертор USB - RS232 и обеспечивает все модемные сигналы: DSR, DTR, RTS, CTS, RI, DCD, а также основные сигналы RXD и TXD. т.е. присутствуют все линии COM порта.
Напряжение питание переходника составляет 5В, а ток потребления ничтожно мал, поэтому питание осуществляется от шины порта USB, не нагружая его. Переходник имеет очень простое подключение, которое не требует настройки. Преобразователь интерфейсов USB RS-232 будет полезен в практических приложениях: для подключения к компьютеру различных устройств, например, набора «Термостат 4-х канальный, микропроцессорный таймер, термостат, часы NM8036»; блока «Термостат 8-ми канальный микропроцессорный таймер, термостат, часы BM8036»; модемов, программаторов и периферийных устройств других производителей. Данный адаптер USB COM RS232 поддерживает все известные на сегодня ОС.
BM8050 разработан и произведён на высокотехнологичных линиях в России, при сборке которого используются только оригинальные электронные компоненты, поставляемые напрямую от производителей. Устройство построено на базе микросхемы CH9102 и является полным аналогом CP2102 от Silicon Labs.
Исправность адаптера можно проверить согласно описания из инструкции или на странице товара на нашем сайте.
Корпус:
Корпус предназначен для адаптера USB-COM BM8050 для надёжной эксплуатации в различных условиях. 3D модель корпуса разработана инженерами Мастер Кит с учётом всех технических особенностей BM8050, модель представляет единую конструкцию с возможностью дополнительного крепления адаптера к корпусу с помощью болтов, которые входят в комплект.
Корпус изготовлен из ABS пластика методом 3D печати.
Технические характеристики
| Интерфейс | USB1.1, USB2.0 |
| Напряжение питания (В) | 5 |
| Потребляемый ток, не более (мА) | 20 |
| Скорость соединения RS232C | 110-115200 бит/с |
| Температура эксплуатации (С) | -30... 60 |
| Габариты модуля, мм | 60x30х15 |
| Вес, г | 9 |
| Габариты корпуса, мм | 48х33х11 |
| Вес корпуса, г | 8 |
| Вес с упаковкой, г | 36 |
Конструкция устройства
Конструктивно переходник выполнен на двусторонней печатной плате из фольгированного стеклотекстолита, защищенной прозрачной термоусадочной трубкой. USB COM конвертер BM8050 обеспечивает все модемные сигналы: DTR, RTS, CTS, RI, DCD, а также основные сигналы RXD и TXD.
Дополнительная информация
Назначение переходника USB - COM
В наши дни компьютеры с COM портом встречаются всё реже и реже, а ноутбуки со встроенными COM портами, наверное, лет десять назад исчезли как класс. На смену этому архаичному интерфейсу пришёл USB. И, хотя, USB интерфейс стал стандартом де-факто и имеет огромную скорость передачи данных и другие положительные моменты, меж тем в радиолюбительской практике старый COM порт со стандартом RS232 свою актуальность не потерял. А дело тут вот в чём, при всей своей архаичности, организовать обмен информацией по протоколу RS232 программным методом не составляет большого труда. Конечно, в некоторых микроконтроллерах есть аппаратная поддержка USB интерфейса, но это уже микроконтроллеры высокого уровня, многоногие и дорогие. Вряд ли их целесообразно применять в простых самоделках. В радиолюбительской практике таким микроконтроллерам сложно придумать место для выполнения простых задач, как и придумать устройства, которые нуждались бы в больших скоростях и объёмах передачи данных. Поэтому протокол RS232 ещё долго будет оставаться востребованным в простых самодельных устройствах. К тому же, есть довольно много устройств, до сих пор использующих COM порт. Отсюда возникает необходимость в COM порте на компьютере. Решить эту проблему вам и поможет BM8050 - адаптер usb rs232 .
Где скачать драйвер?
Самый свежий драйвер всегда можно скачать тут: https://wch-ic.com/downloads/CH343SER_ZIP.html
Самая свежая утилита для настройки находится тут: https://wch-ic.com/downloads/CH34xSerCfg_ZIP.html
Проверка переходника usb com
- Соедините контакты BM8050 согласно эскиза.
- Запустите программу HyperTerminal. Если на вашем ПК ее нет, скачайте из раздела Софт.
- Запустите программу. Выберите COM порт. Оставьте все параметры по умолчанию.
- При исправном адаптере в появившемся окне, при нажатии клавиш на клавиатуре, должны появляться нажатые буквы.
Подключение нескольких ВМ8050 на одному ПК
Для работы нескольких преобразователей usb rs232 на одном ПК необходимо, чтобы подключаемые к компьютеру ВМ8050 имели разные серийные номера. Их номера нужно изменить с помощью программы переименования серийных номеров CH34xSerCfg.exe.
Скачайте архив программы переименования серийных номеров ВМ8050 из раздела Софт.
Подключите первый конвертер rs232 ВМ8050 к ПК и посмотрите, какой порт Windows выделила для устройства, для чего войдите в Пуск --- Настройка --- Панель Управления --- Система --- Оборудование --- Диспетчер Устройств --- Порты (СОМ и LPT) --- USB Serial CH9102 (СОМ4). - Нажмите кнопку "Refresht" в программе переименования серийных номеров "CH34xSerCfg.exe".
При этом в окне "Serial String" появится серийный номер подключенного устройства, правее будет находится неактивированный флаг "Serial number auto-increment" это увеличит монер на +1. Сохраните конфигурацию. Либо измените номер в ручную для каждого подключенного устройства (номер устройств должен отличаться).
Теперь при подключении нескольких адаптеров операционная система видит несколько СОМ-устройств.
Схемы
Эскиз подключения для проверки
Комплект поставки
- Блок переходника в сборе - 1 шт.
- Инструкция - 1 шт.
Меры предосторожности
- Внимание! Устройство рассчитано на напряжение питания 5В, поэтому перед эксплуатацией с интерфейсом 3.0 нужно убедиться, что он не имеет автоматического переключения питания на 9 или 12В. В противном случае устройство может выйти из строя.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
