MP709mini
USB реле для управления нагрузкой через интернет (Windows)
Управляй электроприборами через интернет!
Силовое реле, подключаемое к персональному через USB-порт, позволит радиолюбителю получить коммутатор силовых нагрузок. Устройство будет полезно для применения в быту, дома, на даче. С его помощью через интернет можно включать свет, водопроводные клапаны обогреватель кондиционер и другие нагрузки. Рекомендуемый источник питания - PW0512.
Нет в наличии
Силовое реле, подключаемое к персональному через USB-порт, позволит радиолюбителю получить коммутатор силовых нагрузок. Устройство будет полезно для применения в быту, дома, на даче. С его помощью через интернет можно включать свет, водопроводные клапаны обогреватель кондиционер и другие нагрузки. Рекомендуемый источник питания - PW0512.
Технические характеристики
| напряжение питания | 5В |
| потребляемый ток | не более 40мА |
| максимальная мощность реле | 2500Вт |
| длина, мм | 55 |
| ширина, мм | 16 |
| высота, мм | 18 |
| Вес с упаковкой, г | 49 |
Инструкции
Особенности
- Компактные размеры
- Удобное подключение
- Большая мощность управления
- Возможность интеграции в собственный проект
- Возможность подключения до 32 устройств к одному ПК
Принцип работы
Центральная часть устройства – микроконтроллер ATtiny45, работающий на частоте 16.5 МГц. Управление осуществляется с помощью персонального компьютера через USB-порт.
Функции
- Управление электроприборами мощностью до 2500 Вт.
Режимы работы устройства
- Два состояния, включено или отключено.
Дополнительная информация
Предлагаемый блок в собранном виде позволяет реализовать принцип: купил – подключил. Блок позволит радиолюбителю получить коммутатор силовых нагрузок, подключаемый к персональному компьютеру через USB-порт. Устройство будет полезно для применения в быту, дома, на даче. С его помощью можно включать свет, водопроводные клапаны и другие нагрузки.
Для работы с устройством необходимо скачать программу MP709.exe со страницы с модулем MP709.
Программа может работать в 2-х режимах: локальный и удалённый.
В локальном режиме в левом окне отображаются подключенные устройства MP709. С помощью правой кнопки мыши осуществляется переименование устройства или вывод сведений о нем. Для удобства работы переименуйте каждое устройство в соответствии с выполняемой задачей, например «RELE_1». Максимальное количество подключённых устройств – 32. В этом же окне можно изменять состояние нагрузки. Справа находятся пункты меню анализа внешних воздействий на нагрузку.
Статьи
Комплект поставки
- Модуль MP709mimi - 1 шт шт.
- Инструкция - 1 шт шт.
Что потребуется для сборки
- Ноутбук или ПК
Подготовка к эксплуатации
- Скачайте и установите ПО.
- Подключите устройство к USB порту.
- Запустите программу управления.
- Настройте файл состояния согласно своему заданию.
Условия эксплуатации
- Температура - -15…+50 град.С шт.
- Относительная влажность без образования конденсата. - 20-95% шт.
Меры предосторожности
- Не превышайте максимально допустимую мощность нагрузки.
- Устройство не содержит защитных предохранителей, соблюдайте осторожность при монтаже.
- Не соблюдение данных требований приведет к выходу устройства из строя.

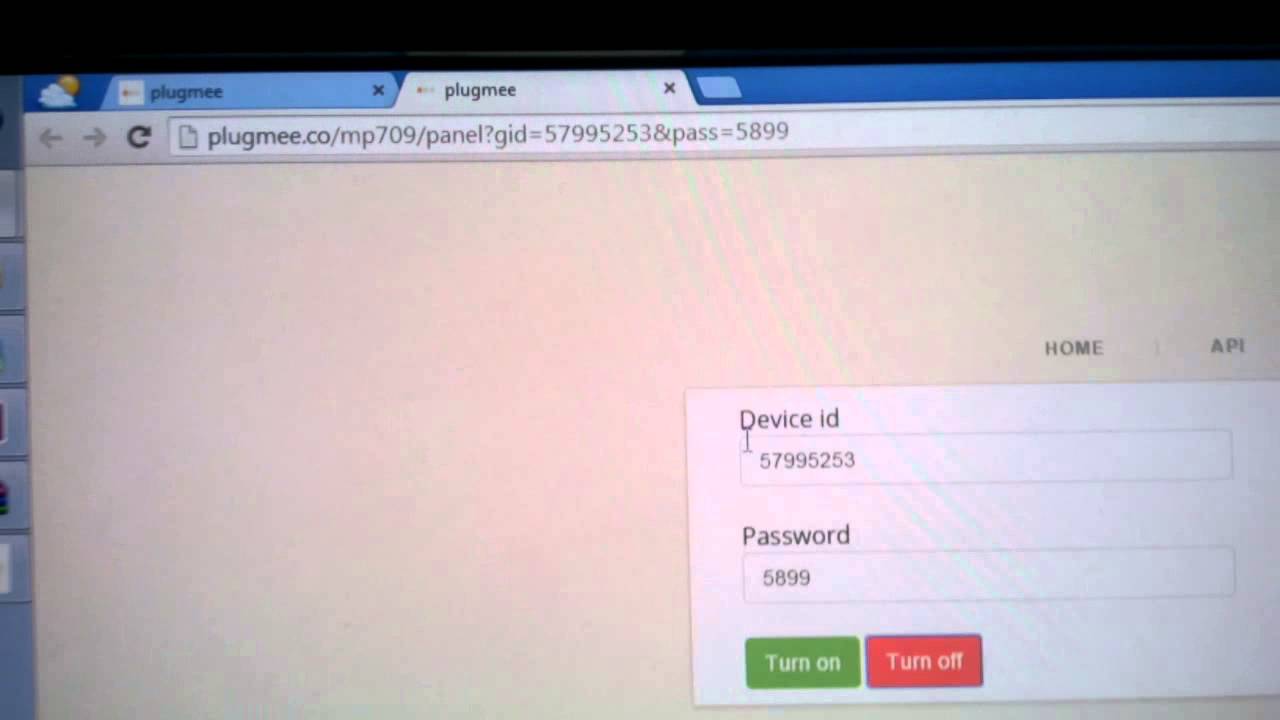

Видео
