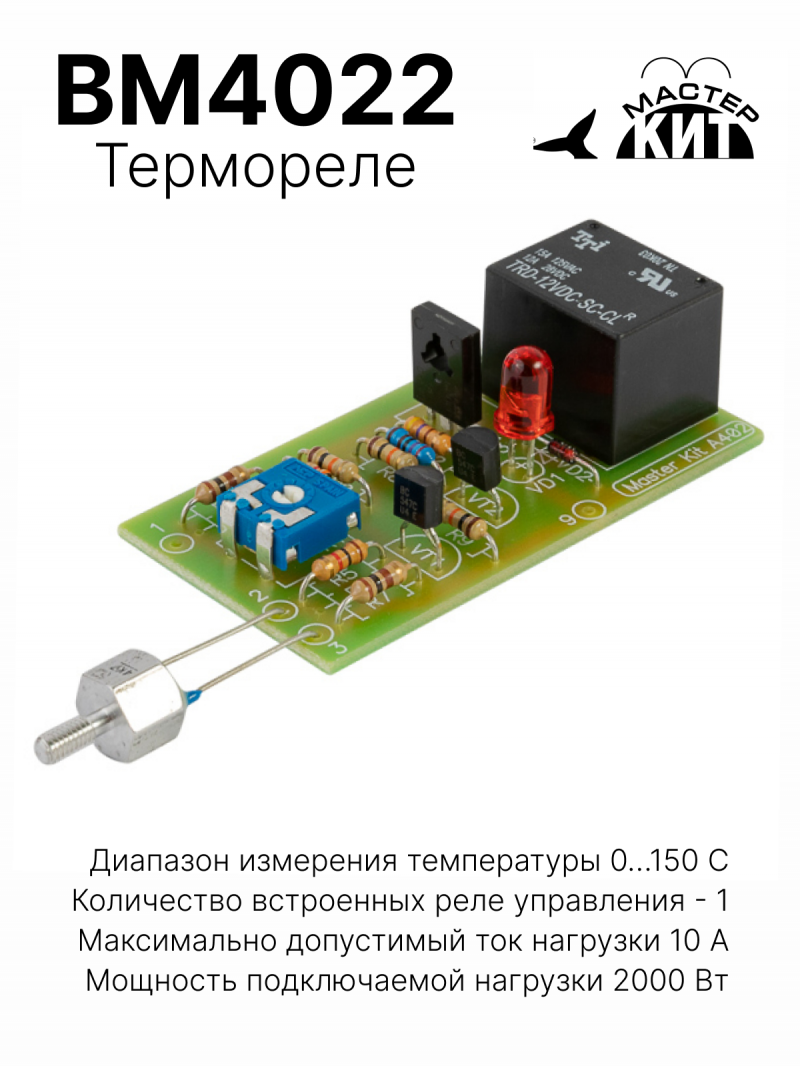

BM4022
Термореле 0…150°C (1 реле, 2 кВт, 10А)

Технические характеристики

Инструкции

• Инструкция

Принцип работы

Термореле выполнено на основе триггера Шмитта (VT1, VT2), что позволяет исключить ложные срабатывания. В качестве датчика используется терморезистор R13. С помощью резистора R1 устанавливается порог срабатывания триггера. Выходной каскад термореле выполнен на ключевом транзисторе VT3, нагрузкой которого служит электромагнитное реле К1. Светодиод VD1 используется для индикации срабатывания реле и облегчает настройку устройства. Для того, чтобы изменить зависимость включения и выключения реле от температуры на обратную, терморезистор R13 необходимо подключить к конт. 1, 2 печатной платы. Для повышения надежности устройства, при работе вне помещения или при повышенной влажности, на печатной плате предусмотрена установка постоянных резисторов R3 или R4, определяющих порог срабатывания, при этом R1 не устанавливается. При подключении R13 к конт. 2, 3 необходимо опытным путем подобрать R3 (R4 не устанавливать), при подключении R13 к конт. 1, 2 подберите и установите R4 (R3 не устанавливать). Для управления внешними электронными устройствами термореле имеет дополнительный выход (конт. 5) типа «открытый коллектор». При его использовании элементы VD1, VD2, R12, K1 не устанавливаются.

Дополнительная информация

Порог включения и отключения терморегулятора (гистерезис) устанавливается подбором резистора R7. Для удобства настройки, его можно заменить подстроечным резистором номиналом 500 Ом.

Комплект поставки

• Модуль BM4022 - 1 шт.
• Инструкция - 1 шт.

Подготовка к эксплуатации

• Для подключения термореле необходимы: провод, паяльник, бокорезы.
• Подключите к контакту 4 +12В
• Подключите к контакту 9 -12В
• Разорвите одну жилу провода идущую к нагрузке и подключите к контактам 6 и 7
• Установите, с помощью подстроечного резистора, необходимую температуру срабатывания.
• Приятной эксплуатации.

Условия эксплуатации

• Температура -30С до +50С. Относительная влажность 20-80% без образования конденсата.

Меры предосторожности

• Не превышайте напряжение питания модуля.
• Не путайте полярность питания модуля.
• Не превышайте мощность нагрузки силового реле.
• Несоблюдение данных требований приведет к выходу устройства из строя.

Техническое обслуживание

• Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

• Добрый день. Хотим заказать термореле BM4022, в количестве 15шт. Вызывает сомнение выходное реле - предназначено ли оно для коммутации 220В, 1,5-2А? Заранее спасибо.
  • В устройстве применяется реле фирмы OMRON GL5LA-14-12VDC. Производитель гарантирует 10А при рабочем напряжении 250В. Из параметров получается что контакты реле способны переключать мощность до 2,5 кВт.
• Здравствуйте! Данное термореле имеет нормально-замкнутый контакт или только нормально разомкнутый? Мне нужны оба.
  • На модуле установлено реле на два положения НО и НЗ
• нужно 10термодатчиков ВМ4022
  • добавляйте в корзину и выбирайте способ доставки
