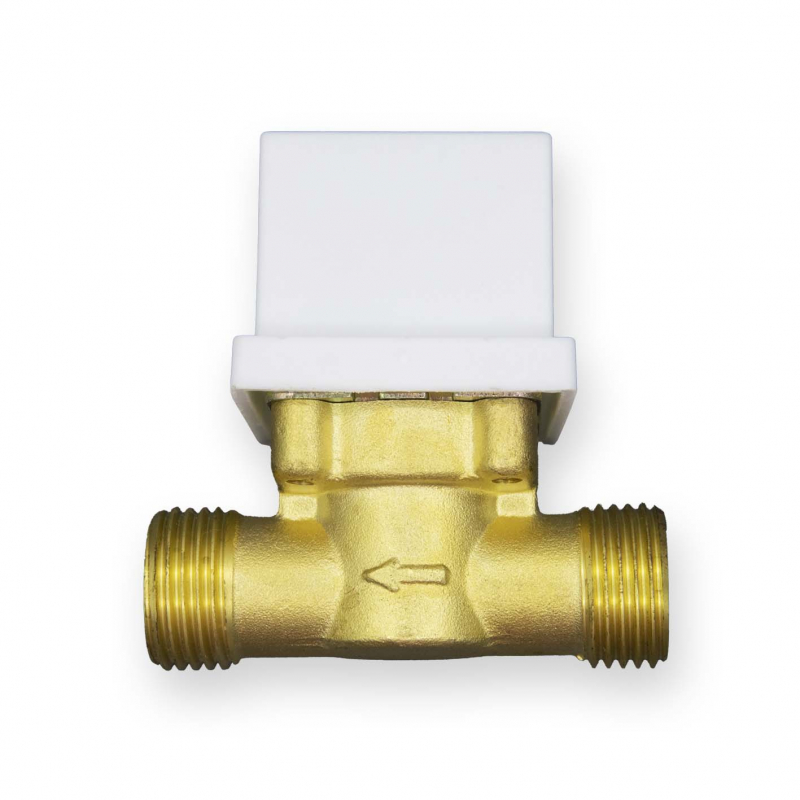

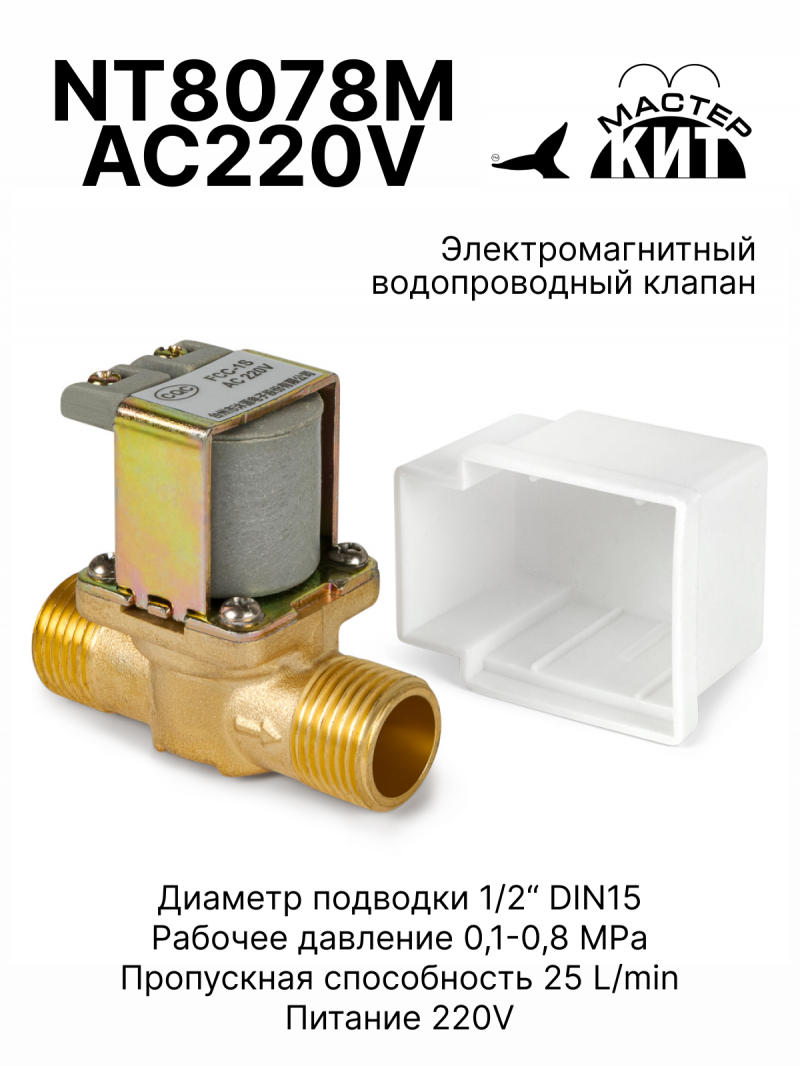

NT8078M AC220V
Электромагнитный водопроводный клапан (металл)
NT8078M AC220V электромагнитный водопроводный клапан предназначен для управления подачей жидкости в трубопроводе (водопроводе). Клапан прост в использовании и имеет довольно разнообразную сферу применения и может найти место в управлении водоснабжением в рамках домашней и промышленной автоматики, например: систем «умный дом» в составе BM8039D; дачных бассейнах; системах автоматического полива в составе MP8036; отопительных системах; аквариумах и т.п. Имеет нормально закрытое исполнение. Клапан имеет прочный металлический корпус из бронзы. Для открытия клапана требуется подать напряжение. При снятии напряжения клапан закрывается. Обратите внимание, для закрытия клапана требуется наличие давления жидкости в трубе - ~ 0.1 Бар. Диаметр резьбы 1/2 дюйма.
Обратите внимание, что управляющая катушка клапана (соленоид) нагревается во время работы. Поэтому максимальное время работы должно составлять не более 15 минут (в зависимости от температуры жидкости), после этого клапан необходимо отключить на некоторое время, чтобы дать ему остыть.
Для закрытия клапана требуется некоторое давление жидкости в трубе. В самотечных системах клапан не сработает. Катушка клапана рассчитана на рабочее напряжение 220 Вольт, поэтому при включении издает слабый шум, что является нормальной работой для систем управлении переменным током.

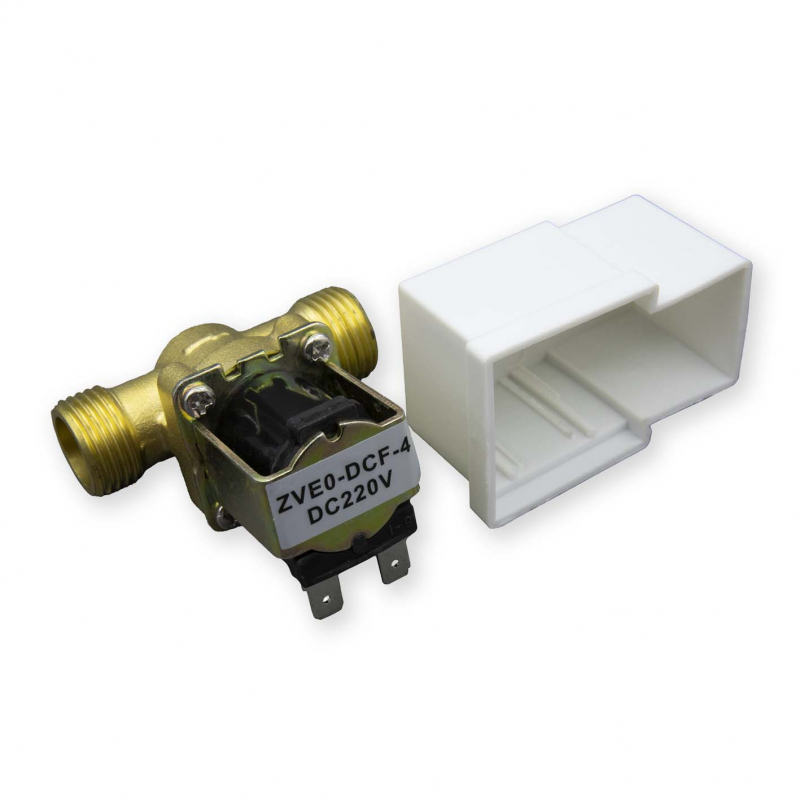

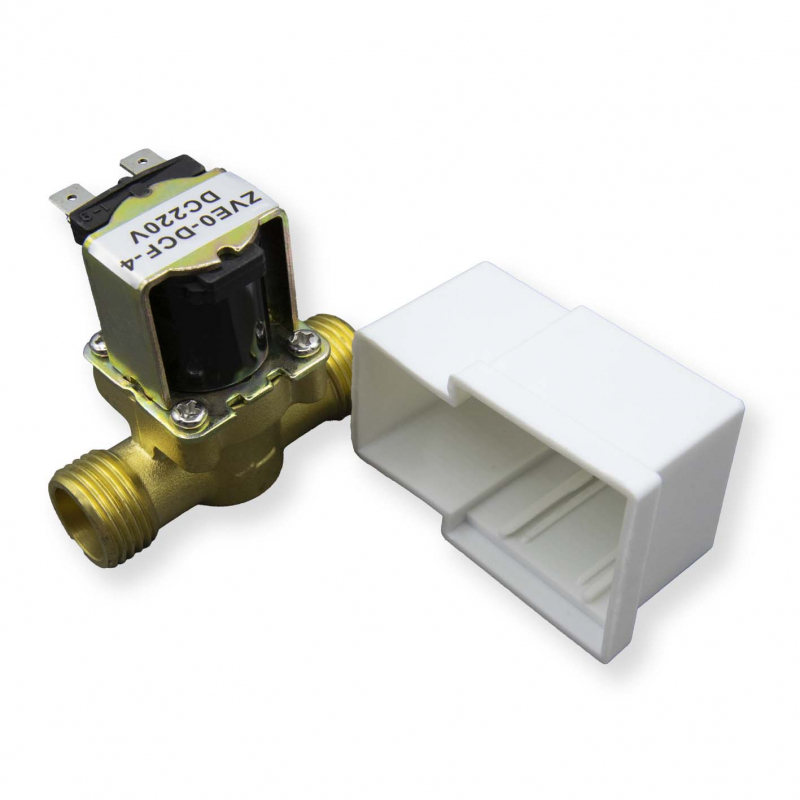

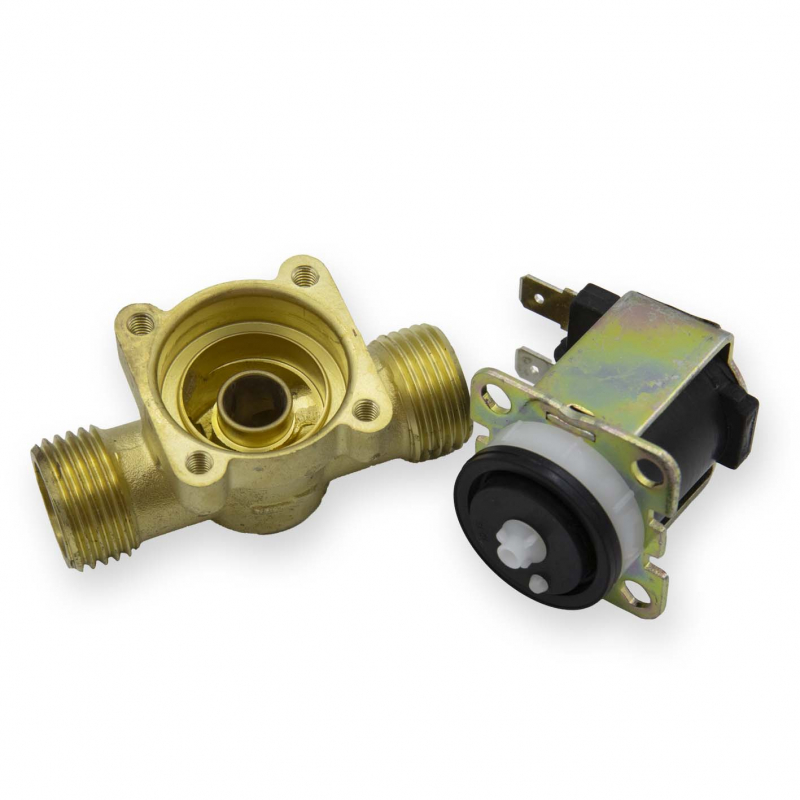

При необходимости, контакты питания клапана можно повернуть в любую сторону. Так как отверстия крепления катушки симметричны, открутите четыре винта крепления и не снимая катушку разверните в любую сторону, после чего установите винты на место и туго зафиксируйте их.
При производстве электромагнитного клапана NT8078M AC220V используются только качественные компоненты, что обеспечивает надежность и долговечность работы клапана и после гарантийного срока эксплуатации.
Есть в наличии - 260 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
NT8078M AC220V электромагнитный водопроводный клапан предназначен для управления подачей жидкости в трубопроводе (водопроводе). Клапан прост в использовании и имеет довольно разнообразную сферу применения и может найти место в управлении водоснабжением в рамках домашней и промышленной автоматики, например: систем «умный дом» в составе BM8039D; дачных бассейнах; системах автоматического полива в составе MP8036; отопительных системах; аквариумах и т.п. Имеет нормально закрытое исполнение. Клапан имеет прочный металлический корпус из бронзы. Для открытия клапана требуется подать напряжение. При снятии напряжения клапан закрывается. Обратите внимание, для закрытия клапана требуется наличие давления жидкости в трубе - ~ 0.1 Бар. Диаметр резьбы 1/2 дюйма.
Обратите внимание, что управляющая катушка клапана (соленоид) нагревается во время работы. Поэтому максимальное время работы должно составлять не более 15 минут (в зависимости от температуры жидкости), после этого клапан необходимо отключить на некоторое время, чтобы дать ему остыть.
Для закрытия клапана требуется некоторое давление жидкости в трубе. В самотечных системах клапан не сработает. Катушка клапана рассчитана на рабочее напряжение 220 Вольт, поэтому при включении издает слабый шум, что является нормальной работой для систем управлении переменным током.
При необходимости, контакты питания клапана можно повернуть в любую сторону. Так как отверстия крепления катушки симметричны, открутите четыре винта крепления и не снимая катушку разверните в любую сторону, после чего установите винты на место и туго зафиксируйте их.
При производстве электромагнитного клапана NT8078M AC220V используются только качественные компоненты, что обеспечивает надежность и долговечность работы клапана и после гарантийного срока эксплуатации.
Технические характеристики
| Напряжение питания (В) | 220 |
| Тип питания | переменный |
| Мощность катушки, Вт | 5 |
| Рабочее давление, не более (MPa) | 0,8 |
| Диаметр подводки | 1/2“ DIN15 |
| Материал корпуса | металл |
| Рабочая температура жидкости, не более (°С) | 130 |
| Длинна (мм) | 85 |
| Ширина (мм) | 75 |
| Высота (мм) | 46 |
| Вес, г | 211 |
| Вес с упаковкой, г | 233 |
Инструкции
Особенности
- Электромагнитный клапан подходит для управления потоком в тех случаях, когда необходимо на относительно короткое время включать подачу воды, например, в капельном поливе растений
- Бронзовый корпус и корпус электромагнита из полиэфирной смолы позволяют использовать кран для горячей воды
- Пропускная способность клапана при 0.8 MPa 25 L/min
- Наличие фильтра грубой очистки
- Клапан с рабочим напряжением 220 Вольт при работе издает слабослышимый низкий рокот, что является нормальным явлением для управления переменным током.
Принцип работы
Клапан в нормальном состоянии (при отсутствии напряжения) закрыт, поток жидкости не возможен. Чтобы открыть клапан надо подать управляющее напряжение на обмотку электромагнита. Клапан устроен таким образом, что основную работу по поддержанию клапана открытым выполняет не электрическая энергия, а энергия потока воды, поэтому клапан очень экономичен с точки зрения затрат на электроэнергию
Дополнительная информация
Латунный электромагнитный соленоидный клапан NT8078M AC220V нормально закрытый предназначен для работы дистанционным запорным устройством для воды. Открытие происходит при подаче напряжения на катушку.

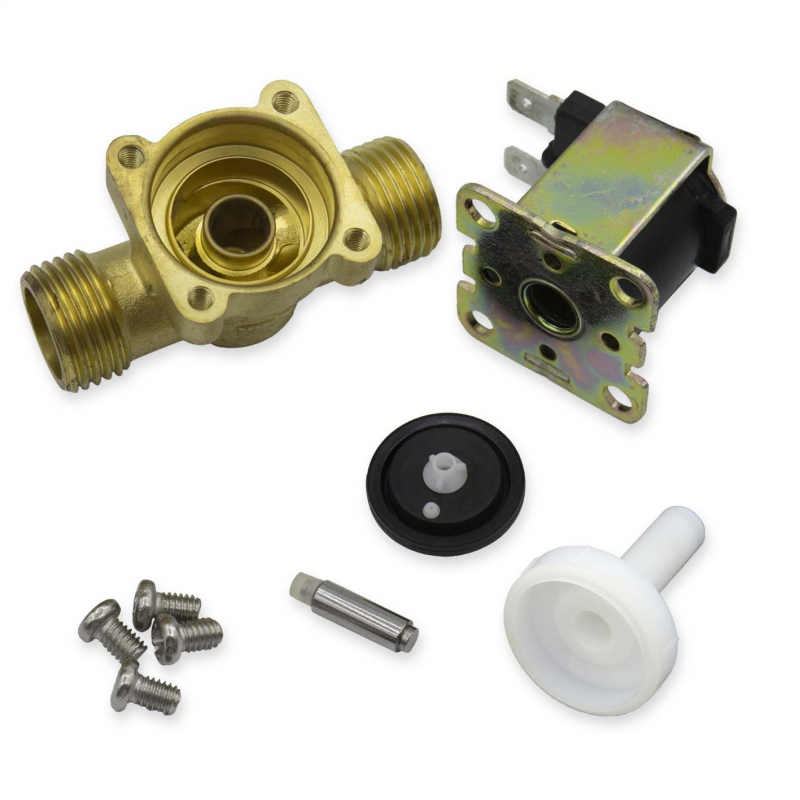

По конструкции и назначению электромагнитные затворы похожи на обычные, с той лишь разницей, что запорный элемент приводится в движение не вручную, а электромагнитом с подвижным сердечником, что позволяет такому устройству с данным типом клапана мгновенно отключать трубопровод либо закупоривать одну из труб во время аварии.
Благодаря тому, что устройство в своей конструкции не имеет быстроизнашивающихся механических деталей, соленоидные модели являются более надежными. Такое устройство может быть смонтировано в системах с самыми различными показателями давления, так как данная характеристика не влияет на его работу. Бронзовый корпус и корпус электромагнита из полиэфирной смолы позволяют использовать кран для горячей воды.
Что потребуется для сборки
- Изучите, пожалуйста, закладку СОПУТСТВУЮЩИЕ ТОВАРЫ: это поможет Вам в полной мере использовать возможности устройства.
Порядок сборки

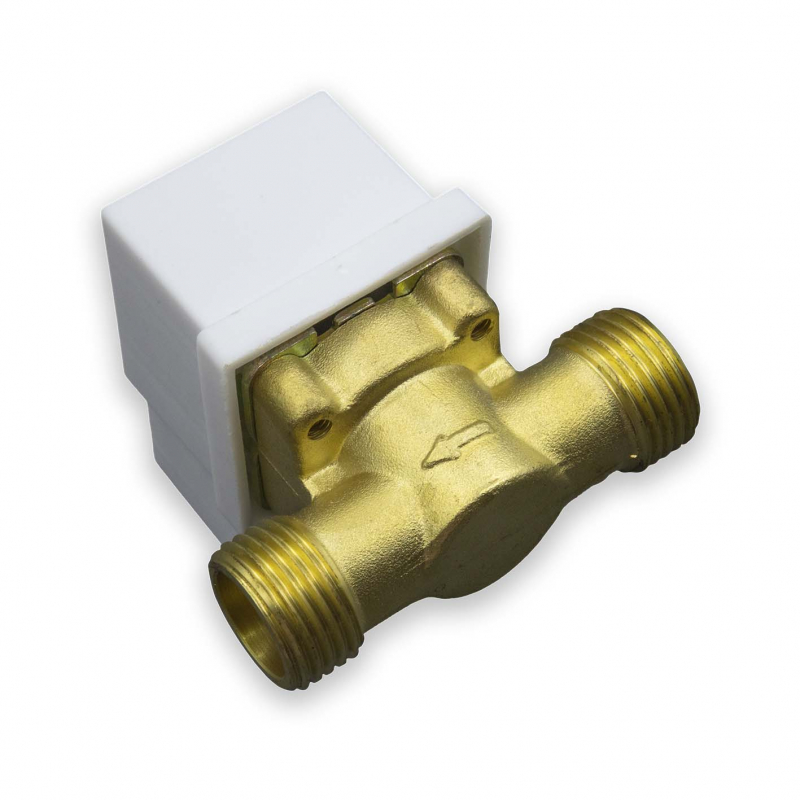

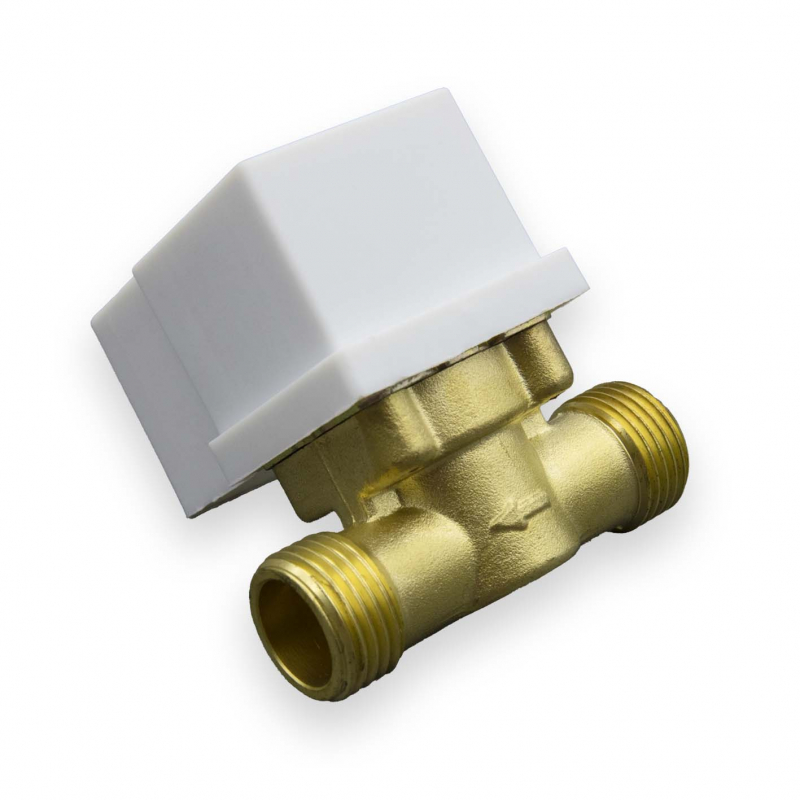

- Направление потока жидкости должно совпадать со стрелкой, имеющейся на корпусе клапана
Подготовка к эксплуатации
- Подайте питание на катушку клапана.
- При этом должно быть слышно включение электромагнита.
- Приятной эксплуатации.
Условия эксплуатации
- Своевременно очищайте фильтр. Для этого при отключенном электропитании и перекрытом источнике жидкости очистите его от грязи.
Меры предосторожности
- Тщательно изолируйте соединения. Напряжение 220В является опасным а вода и металлические трубы являются проводником.
- Остерегайтесь поражения электрическим током, Все работы выполняйте только при обесточенной схеме
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
