BM8069D

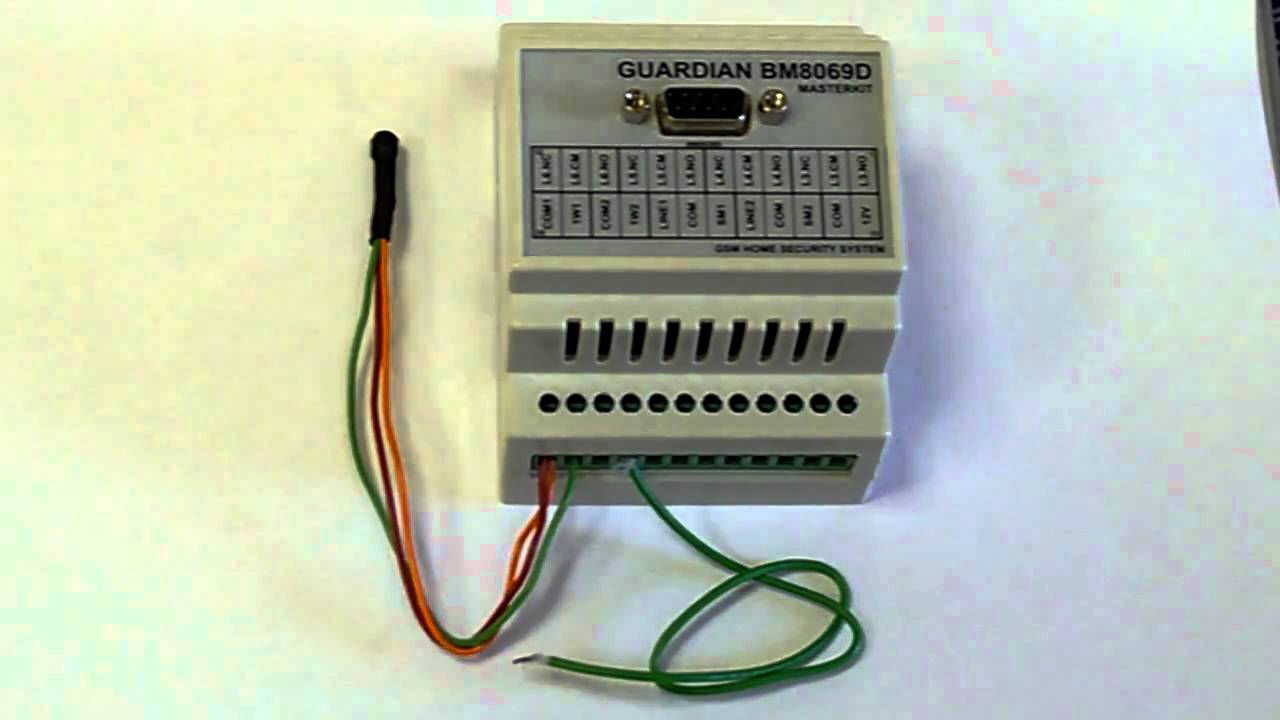

Устройство расширения входов/выходов

Устройство расширения предназначено для использования совместно с охранным модулем Гардиан BM8039D. Устройство расширения предоставляет возможность использовать дополнительные 4 выхода BM8039D (№3-№6), а так же обеспечивает простое подключение датчиков температуры (1-wire) и датчиков дыма ИП212-90 (и подобных). Интерфейс 1-wire дополнен защитой центрального блока от шокового воздействия высоким напряжением.

Нет в наличии

---

о поступлении на склад


Этот товар доступен под заказ партией от 50 шт. по предоплате со сроком поставки 5 - 7 недель

Устройство расширения предназначено для использования совместно с охранным модулем Гардиан BM8039D. Устройство расширения предоставляет возможность использовать дополнительные 4 выхода BM8039D (№3-№6), а так же обеспечивает простое подключение датчиков температуры (1-wire) и датчиков дыма ИП212-90 (и подобных). Интерфейс 1-wire дополнен защитой центрального блока от шокового воздействия высоким напряжением.

Технические характеристики

Напряжение питания (В)12
Потребляемый ток, не более (мА)400
Напряжение коммутации (В)250
Максимально допустимый ток нагрузки (А)5
Количество встроенных реле управления (шт)4
Количество входов для датчиков дыма ИП-212-90 и подобных (шт)2
Количество линий 1-wire (шт)2
Вес 254

Инструкции


Дополнительная информация

Подключение датчиков температуры и дыма

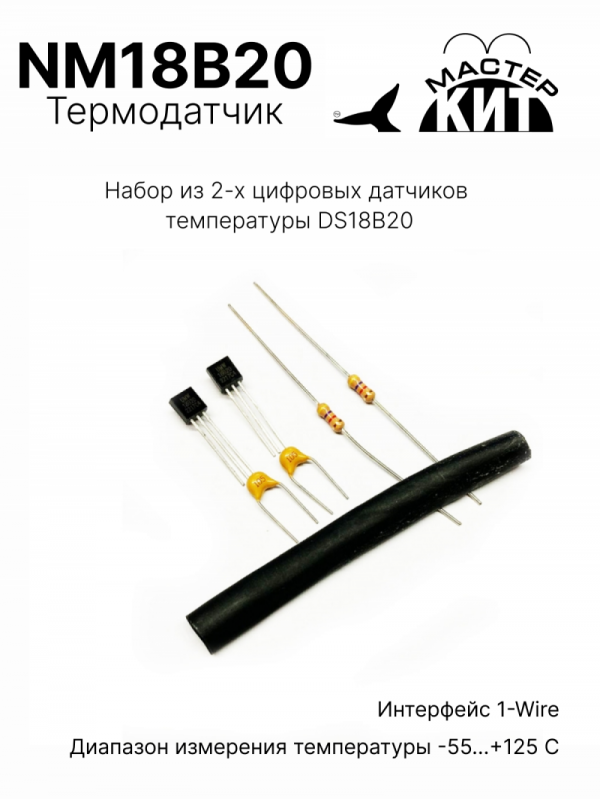

Подключение датчиков температуры DS18B20 и DS18S20

Устройство BM8039D позволяет подключать до 16 датчиков температуры на каждую шину 1-wire. Датчики подключаются параллельно друг другу в соответствие со схемой ниже.



Подключение датчиков дыма ИП212-90

В блок встроено 2 «согласователя» для подключения датчиков дыма. Рекомендуемые датчики дыма – ИП-212-90. На один вход рекомендуется подключать параллельно не более 3 датчиков. При этом соответствующие выходы «согласователя» подключаются на входы охранных зон блока BM8039D. Входы настраиваются как 24-часовые зоны с активацией тревоги при появлении 0 на входе.

Рекомендуется подключать минимум 2 датчика дыма (на разные входы), так как ложные срабатывания датчиков не исключены.


Статьи


Схемы

Принципиальная схема - BM8069D - Устройство расширения входов/выходов

Принципиальная схема


Комплект поставки

  • Блок BM8069D - 1 шт.
  • Кабель DB9M-DB9M - 1 шт.
  • Инструкция - 1 шт.

Что потребуется для сборки

  • Изучите, пожалуйста, закладку СОПУТСТВУЮЩИЕ ТОВАРЫ: это поможет Вам в полной мере использовать возможности устройства.

Вопросы и ответы

  • Блок не работает. Почему?
    • На небольшой партии устройств была допущена ошибка при сборке. Признак дефектной партии: красная защелка ДИН-рейки расположена сверху. Для устранения ошибки достаточно снять верхнюю крышку, отжав боковые защелки, отсоединить разъем от платы. Затем отвернуть разъем DB-9, повернуть его на 180 градусов и завернуть винты обратно. Подсоединить разъем к плате и закрыть верхнюю крышку в таком положении, чтобы шлейф кабеля был не перекручен. В правильно собранном устройстве реле расположены сверху, защелка-снизу. Узкая часть разъема DB-9 смотри вверх. Мастер Кит приносит свои извинения.
  • Добрый день. Использую трехпроводную схему подключения датчиков DS18B20. На одной из двух линий датчики определяются устойчиво при использовании подтягивающего резистора номиналом не более 820 Ом. Допустимый ли применение такого резистора? Какое минимальное сопротивление подтягивающего резистора допустимо?
    • Видимо у вас добавляется и сопротивление проводов. Производитель рекомендует сопротивление 4.7К
