BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

B предыдущем обзоре мы познакомились с модулем УСПД BM8034, зарегистрировались в личном кабинете пользователя и подключили модуль к серверу.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

Рассмотрим теперь, как подключить к устройству датчики, следить за их состоянием и настроить отправку предупреждений.

В нашем распоряжении оказались следующие датчики:

- датчик импульсов IN-Z61;

- датчик температуры NTC 10кОм;

- датчик протечки воды WSP+.

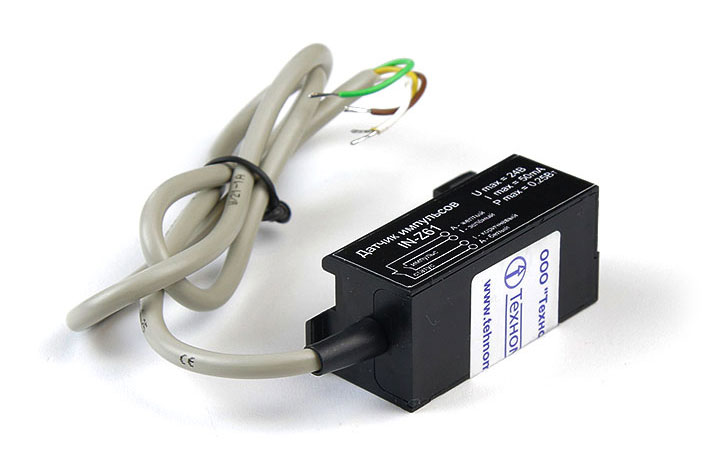

Строго говоря, датчик IN-Z61 предназначен для счетчиков газа, но, поскольку в его конструкции использован геркон с нормально разомкнутыми контактами, подключенный по релейной схеме, его с успехом можно применить для моделирования импульсов, поступающих с импульсного счетчика расхода воды.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

Наиболее широко распространены два типа счетчиков импульсов, применяемых в недорогих индивидуальных приборах учета (ИПУ) расхода ресурсов – релейный на основе геркона (ГЕРметизированный КОНтакт), и также основанный на применении геркона датчик, выполненный по европейскому стандарту NAMUR. Модуль УСПД может быть настроен на использование каждого из этих типов.

Принцип действия счетчиков обоих типов одинаков. Турбинка с редуктором, встроенная в ИПУ, вращается под воздействием потока воды и с помощью магнита на короткое время замыкает контакты геркона при прохождении определенного объема (обычно 10 литров). Таким образом, один импульс соответствует расходу 10 литров.

Отличие счетчика, чей выход поддерживает стандарт NAMUR, заключается в том, что он позволяет определить обрыв или короткое замыкание проводов, которыми счетчик подключен к устройству регистрации импульсов. Подключение по стандарту NAMUR всегда предпочтительнее. Полярность подключения обоих типов датчиков не имеет значения.

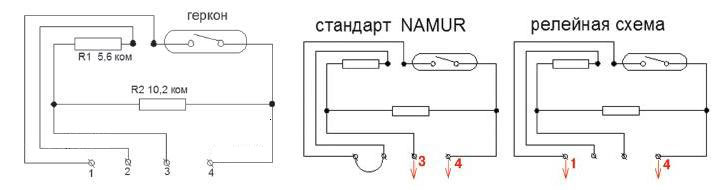

Следующий рисунок иллюстрирует пример подключения электрической части счетчиков:

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

Датчик температуры типа NTC (Negative Temperature Coefficient, отрицательный температурный коэффициент) имеет сопротивление 10 кОм при температуре 25°C, которое уменьшается при увеличении температуры и наоборот. Имеющийся у нас датчик выполнен в герметичном исполнении и имеет кабель длиной 3 м. При необходимости длина кабеля может быть увеличена до 100 м.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

Датчик температуры по сути является терморезистором, т.е. пассивным электронным компонентом, и подключается к ECGL с помощью двух проводов. Полярность не имеет значения.

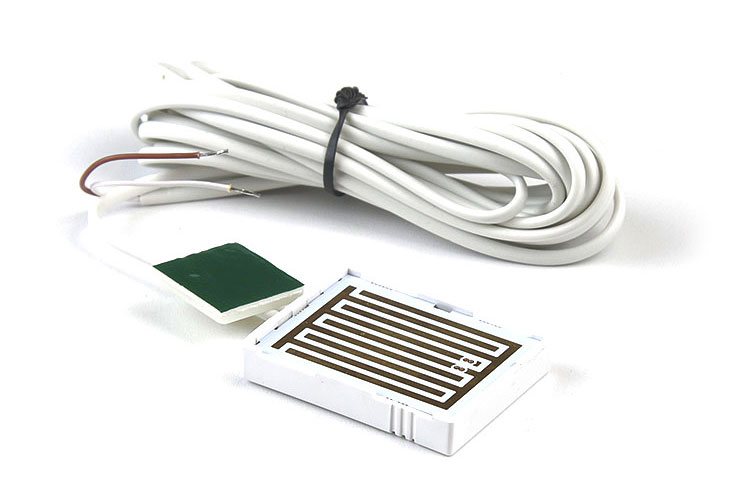

Пассивный датчик протечки также подключается к УСПД при помощи двух проводов без соблюдения полярности и располагается в месте возможной протечки воды, например под мойкой, или под стиральной машиной. Датчик представляет собой электроды, при покрытии которых водой изменяется его сопротивление. Имеющийся в нашем распоряжении датчик WSP+ имеет встроенную схему контроля обрыва цепи подключения к регистрирующему устройству и кабель длиной 3 м. Датчик крепится к полу с помощью самоклеющегося фиксирующего устройства электродами вниз, при этом расстояние от пола до электродов составляет всего 1 мм. При таком расстоянии протечка обнаруживается на своей ранней стадии и, с большой вероятностью, не успеет нанести большой ущерб при своевременном реагировании.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

Подключим импульсный датчик к первой паре пружинных контактов, датчик температуры ко второй паре, а датчик протечки к пятой паре контактов, находящейся на другой группе контактов.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

Теперь необходимо настроить модуль BM8034 в соответствии с подключенными датчиками. Нажимаем и удерживаем кнопку включения режима настройки до тех пор, пока не включится синий индикатор. При этом зеленый индикатор равномерно мигает. Напомним, что в этом режиме УСПД создает Wi-Fi точку доступа с адресом 192.168.4.1, подключившись к которой можно настроить необходимые параметры модуля.

В нашем случае следует настроить соответствие входов подключенным датчикам.

Откроем вкладку «Каналы» и выберем для каждого канала устройство из выпадающего меню.

 Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

При выборе каждого устройства в канале открываются дополнительные настройки этого устройства, если они существуют.

Для счетчика воды это, прежде всего, коэффициент пересчета литров в импульсы. Обычно это 10 литров на импульс, также можно выбрать 1 или 100 литров на импульс. В поле «Контроль протечек» можно указать максимальное время (в минутах) монотонного расхода воды, например, наполнение ванной или принятие душа. Если это время будет превышено, УСПД отправит уведомление о перерасходе. Такой перерасход может оказаться результатом протечки в месте, где нет датчика.

При выходе температуры за пределы, указанные в соответствующих полях, также будет отправлено уведомление.

Канал 6 настроим так, как будто к нему подключен электрифицированный шаровый кран. В таком режиме канал работает как открытый коллектор транзистора, то есть как ключ, замыкающий на землю то, что подключено к коллектору. В соответствии с логикой работы прибора, ключ будет срабатывать тогда, когда обнаружена протечка, и закрывать один или несколько шаровых кранов. В таком режиме к выходу можно подключить реле (со схемой управления, поскольку нагрузочная способность выходов невелика – около 10 мА), которое, в свою очередь, будет, например, включать сирену для оповещения о протечке. Настроенный таким образом выход срабатывает всегда, даже тогда, когда нет соединения с интернетом.

В качестве дублирующей системы, если информирование о протечке является критичным, можно применить модуль автономной сигнализации MA3401, работающий в сетях GSM. Этот модуль отправить SMS-сообщение и позвонит на указанный при настройке телефон при поступлении на него управляющего сигнала.

Поскольку электрифицированного шарового крана у нас не было, для проверки работы выходного канала управления мы подключили к нему модуль реле по следующей схеме:

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

В данном случае полярность подключения имеет значение, сигнальный провод шестого канала находится внизу, а провод земли – вверху, согласно рис.8. В отсутствие протечки на сигнальном проводе будет высокий уровень (почти 5 В) и реле будет включено. При появлении протечки на сигнальном проводе будет практически 0 В, и реле выключится. В реальной схеме, скорее всего, нужно, чтобы реле было выключено при отсутствии протечки. Для этого необходимо проинвертировать сигнал, подаваемый на модуль реле, например с помощью транзистора.

После настройки каналов следует нажать на вкладку «Выход», при этом УСПД закроет точку доступа по адресу 192.168.4.1 и перейдет в рабочий режим.

Теперь необходимо настроить типы подключенных к каналам устройств и параметры отправки уведомлений в личном кабинете, расположенном на сервере по адресу https://lk.saures.ru.

Перейдите на вкладку «Устройства» в левой части экрана. Нажав на «+» (добавить устройство), введите в соответствующие поля серийный номер УСПД, номер задействованного канала, серийный номер и наименование подключенного к нему устройству. Если устройство не имеет серийного номера, например, датчик протечки, то это поле можно оставить пустым. В поле «наименование» целесообразно указать понятное вам описание устройства и места его расположения, например: «протечка ванная», «протечка кухня», «счетчик холодной воды» и т.д. Для каждого подключенного к УСПД устройства настройка канала производится отдельно.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

Далее настраиваем уведомления.

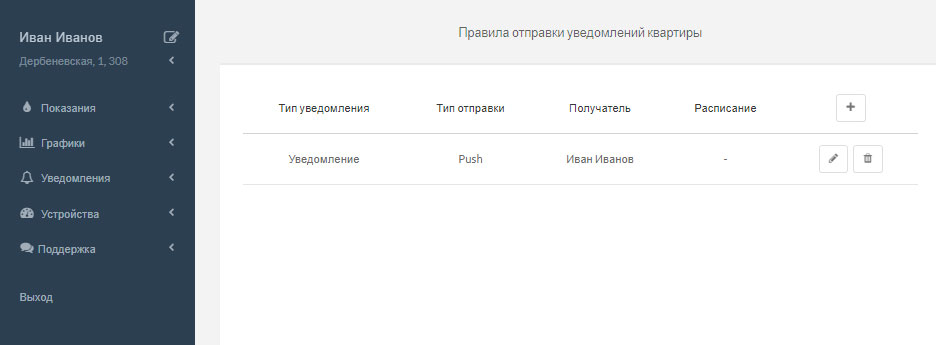

Перейдите на вкладку «Уведомления» и нажмите кнопку «Настройки уведомлений». Нажав на «+» (добавить уведомление), настройте правило отправки уведомлений. Уведомления могут отправляться в виде PUSH и E-mail сообщений. Можно настроить отправку текущих показаний в назначенный день и час. Также можно настроить способы и адреса получения уведомлений и ошибок. К уведомлениям относятся: перерасход, протечка и т.д., то есть все отклонения от нормального расходования ресурсов. К ошибкам относятся: низкий уровень заряда батареи, вскрытие корпуса, не выход устройства на связь с облаком более 3х суток и т.д., то есть все, что связано с работой самого устройства.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

Следует отметить, что для работы PUSH уведомлений на смартфоне должно быть установлено мобильное приложение SAURES, в нём должна быть выполнена авторизация в ваш личный кабинет, также должен быть активен доступ в интернет по Wi-Fi или по мобильному GSM.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

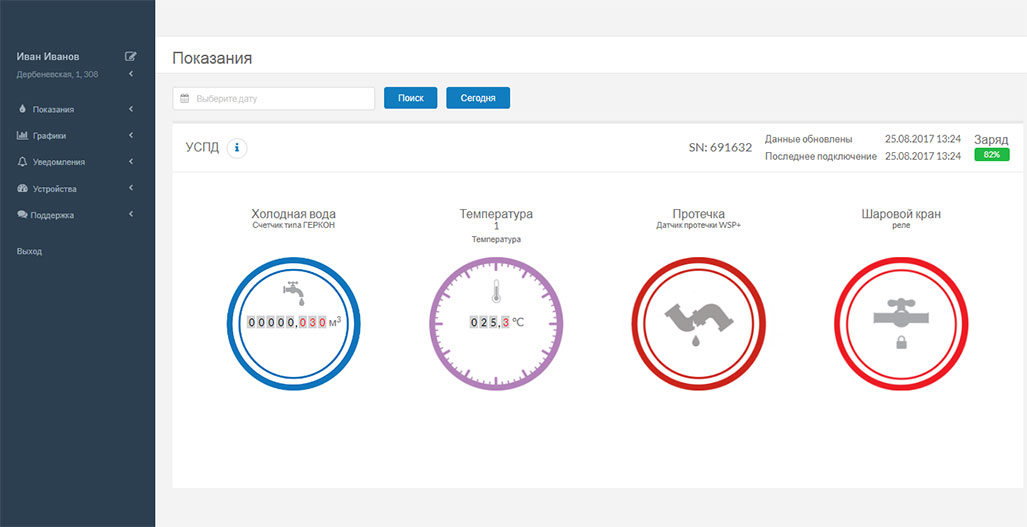

После произведения всех настроек и их сохранения перейдем на вкладку «Показания». При первом после настойки переходе на эту вкладку состояния всех датчиков не определены, поскольку УСПД еще ни разу не передавал данные. Инициируем передачу данных, нажимая и удерживая кнопку немедленной отправки данных до включения синего индикатора.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

Процесс отправки данных делится на два этапа. Вначале модуль пытается подключиться к точкам доступа (основной и резервной), заданным в настройках. При этом непрерывно мигает зеленый индикатор с частотой 2 раза в секунду. Если связь с точкой доступа установлена, УСПД переходит к передаче данных. При этом зеленый индикатор мигает 2 раза за 0,5 сек – пауза - 2 раза за 0,5 сек и т.д. После успешной передачи все индикаторы гаснут. Если включится и погаснет красный индикатор, значит произошла ошибка либо при подключении к точке доступа, либо при передаче данных.

Если передача данных была успешной, на вкладке показания появятся статусы всех настроенных каналов и их показания, а также состояние заряда батарей.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

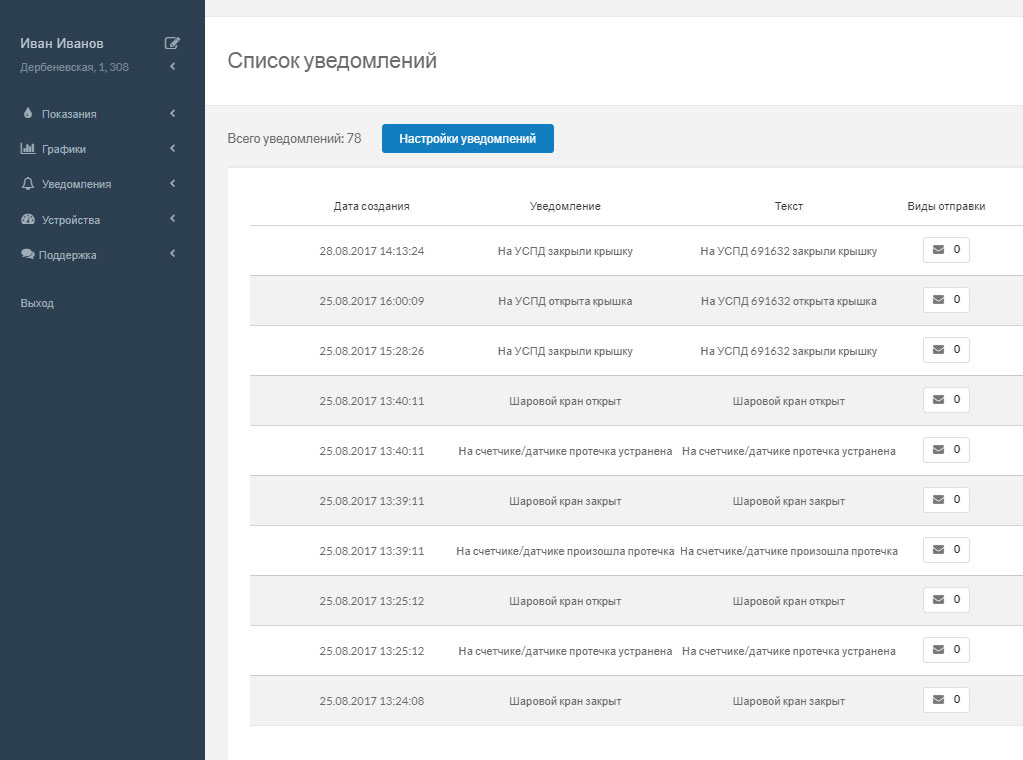

Зайдя на вкладку «Уведомления» можно просмотреть все уведомления, отправленные модулем.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

А вот как меняется информация на экране при срабатывании УСПД от датчика протечки:

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

Соответственно, если это было настроено, приходит PUSH уведомление на смартфон или сообщение на E-mail. После высыхания датчика высылается сообщения об устранении протечки, и показания в личном кабинете приходят в прежний вид.

Если не было указано иначе, показания, снимаемые раз в каждый час передаются на сервер один раз в сутки.

На вкладке «Графики» можно увидеть визуализированную информацию.

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет

А вот как выглядит информация в мобильном приложении:

Мастер Кит BM8034 – устройство сбора и передачи данных. Подключение датчиков, передача данных, личный кабинет


Таким образом, устройство сбора и передачи данных  BM8034 «Saures R1»  совместно с облачным сервисом предоставляют удобную возможность автоматически собирать данные о расходуемых ресурсах, хранить и обрабатывать эти результаты на сервере, своевременно предупреждать пользователя о внештатных ситуациях в доме, а также самостоятельно реагировать на них.
