MP1308
Световая фантазия
«Световая фантазия» представляет собой наращиваемый цифровой интерактивный модуль, оснащенный шестью светодиодами. Чтобы зажечь светодиод, нужно просто поднести к нему руку. Модули «Световая фантазия» можно объединять в световые панели любого размера. Например, ими можно покрыть всю стену или соединить их в длинную полосу шириной в один модуль. При этом никаких проводов не требуется. В комплекте 2 штуки.
Нет в наличии
«Световая фантазия» представляет собой наращиваемый цифровой интерактивный модуль, оснащенный шестью светодиодами. Чтобы зажечь светодиод, нужно просто поднести к нему руку. Модули «Световая фантазия» можно объединять в световые панели любого размера. Например, ими можно покрыть всю стену или соединить их в длинную полосу шириной в один модуль. При этом никаких проводов не требуется. В комплекте 2 штуки.
Инструкции
Дополнительная информация

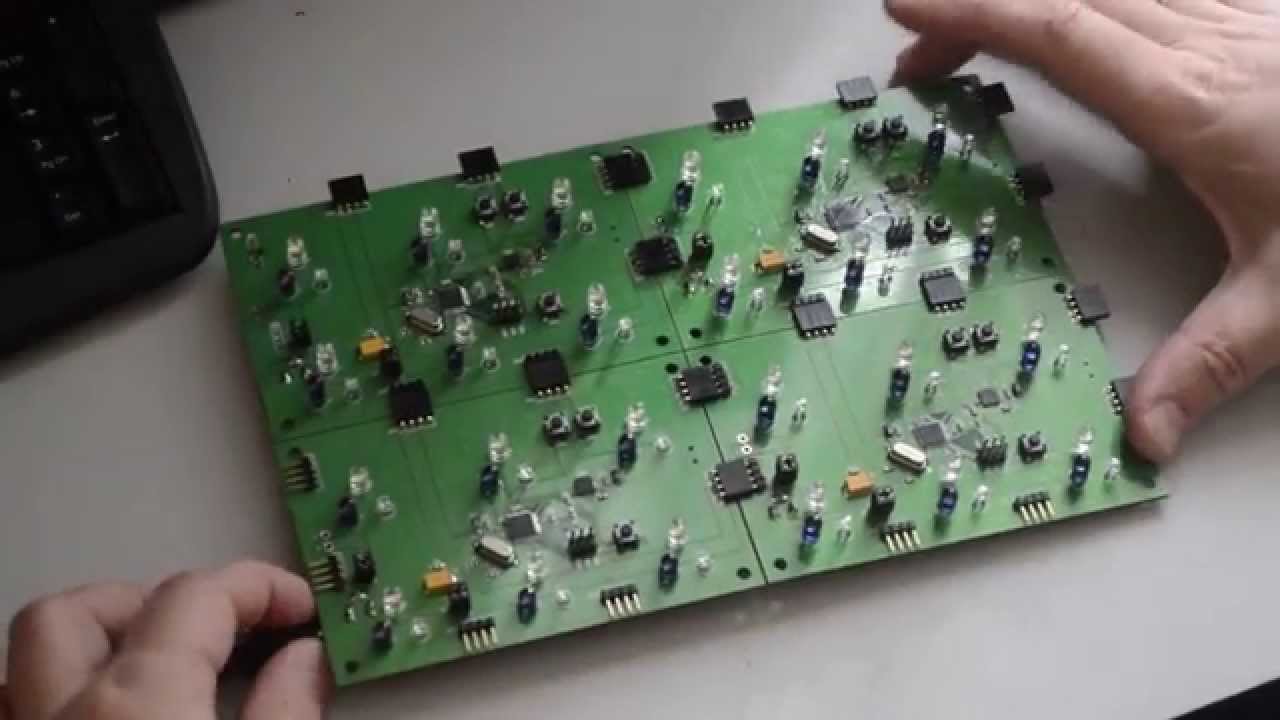

Модули скрепляются друг с другом с помощью разъемов, установленных на плате. Модуль «Световая фантазия» имеет 5 базовых световых эффектов, переключение между которыми осуществляется нажатием кнопки. Модуль совместим со средой ARDUINO, что дает возможность добавлять свои собственные световые эффекты. На плате установлена дополнительная кнопка, которую пользователь может использовать по своему усмотрению. В среде ARDUINO модуль «Световая фантазия» определяется как ARDUINO NANO.
!Комплект поставки: 2 модуля «Световая фантазия».
Технические характеристики
Микроконтроллер ATmega328P.
Количество светодиодов 6.
Количество датчиков приближения 6.
Интерфейсы для программирования:
- 6-выводной AVR ISP,
- USB для ARDUINO.
Напряжение питания 5 В.
Ток потребления 200 мА.
Размеры печатной платы 120х80 мм.
Подача питания. Подача питания на модуль может осуществляться одним из трех способов:
1) через USB-порт,
2) через разъем XS2 для источника питания или
3) через контактные площадки с маркировками «+» и «-» (в них можно установить клеммный разъем).
При объединении модулей следует учитывать потребляемый ток интерактивной панели и выбирать соответствующий источник питания. При этом возможно запитывать отдельные сектора панели от разных источников. Для этого необходимо соответствующим образом поставить или удалить джамперы с разъемов XP6 и XP7.
Например, чтобы питать линии панели от разных источников, необходимо поставить джамперы на разъемы XP6 и удалить джамперы с разъемов XP7 (рис. 1). На рисунке 1 показано подключение двух линий панели к двум разным источникам питания посредством USB-кабеля.
Рис. 1 Подключение линий панели к разным источниками питания
Чтобы питать столбцы панели от разных источников, необходимо удалить джамперы с разъемов XP6 и поставить джамперы на разъемы XP7 (рис. 2). На рисунке 2 показано подключение двух столбцов панели к разным источникам питания: 1) через USB-порт, 2) через разъем XS2.
Рис.2 Подключение столбцов панели к разным источникам питания
Вопросы и ответы
- Здравствуйте. Какое максимальное расстояние от платы видит фотоэлемент? Можно закрывать плату светофильтром (убрать в корпус) ? Возможно к каждому каналу подключить дополнительную нагрузку, со своим питанием конечно же. например сетку гирлянд, через семистор,к примеру.
Спасибо.
- Здравствуйте! Максимальное расстояние - примерно до 30 см. Светофильтром плату мы закрывать не пробовали, возможно ухудшение чувствительности. Да, через симистор Вы можете подключить дополнительную мощную нагрузку.
