NK046
Усилитель НЧ 0,7 Вт (LM386)

Возможна поставка под заказ при партии от 100 шт.

Предлагаемый набор позволит радиолюбителю собрать простой и надежный усилитель НЧ, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Его можно использовать в малогабаритных электронных устройствах (карманные радиоприемники, электронные стетоскопы, игрушки), когда требуется небольшая выходная мощность звукового сигнала.

Есть в наличии - 474 шт.


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


790
от 50 шт.
 ‒ 672
+ 40 бонусов на счет

Где купить

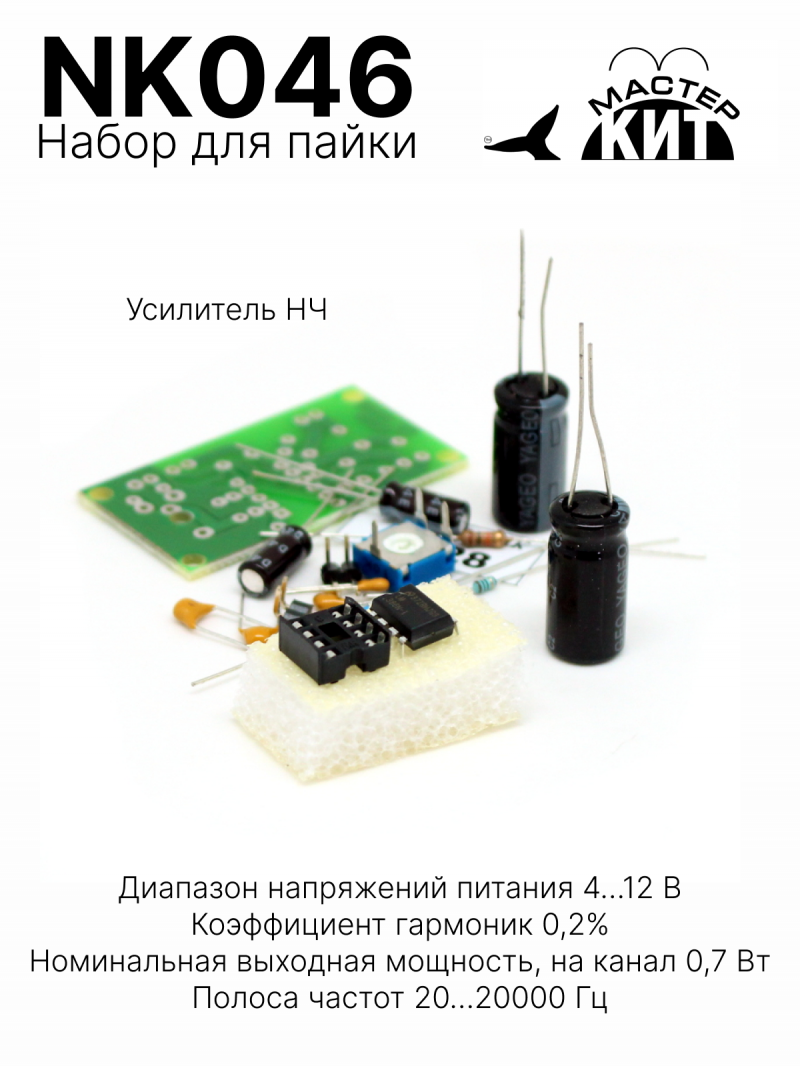

Предлагаемый набор позволит радиолюбителю собрать простой и надежный усилитель НЧ, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Его можно использовать в малогабаритных электронных устройствах (карманные радиоприемники, электронные стетоскопы, игрушки), когда требуется небольшая выходная мощность звукового сигнала.

Технические характеристики

Диапазон напряжений питания4…12 В
Коэффициент гармоник0,2%
Номинальная выходная мощность, на канал0,7 Вт
Потребляемый ток, не более400 мА
Полоса частот20…20000 Гц
Длина48 мм
Ширина26 мм
Количество каналов усиления1
Вес с упаковкой, г 44

Инструкции


Принцип работы

УНЧ выполнен на интегральной микросхеме LM386 (DA1). Эта ИМС представляет собой УНЧ класса В. Максимальная мощность усилителя - 0,7 Вт на нагрузке 8 Ом.Предусмотрена регулировка коэффициента усиления усилителя и включение функции “Bass Boost” (поднятие АЧХ на 5 дб в диапазоне частот 20…500 Гц для компенсации АЧХ динамика в области низких частот).К контактам Х1 (+IN) и Х2 (-IN) подключается источник входного сигнала.К контактам Х3 (+Vcc) и Х4 (GND) подключается источник напряжения питания.Нагрузка подключается к контактам Х5 (+OUT), Х6 (-OUT).


Конструкция устройства

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты диаметром 2.5 мм.Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате предусмотрены посадочные места под штыревые контакты. Правильно собранный УНЧ не требует настройки.


Дополнительная информация

Этот набор вы можете приобрести в виде уже спаянного блока BM046


Схемы

Схема принципиальная - NK046 - Усилитель НЧ 0,7 Вт (LM386)

Схема принципиальная


Настройка

  • Правильно собранное устройство не нуждается в настройке.
