MP4988
Драйвер шагового двигателя А4988
Модуль позволяет управлять одним биполярным двигателем. Максимальный выходной ток при напряжении 24 В составляет 2 А (может потребоваться теплоотвод). Модуль имеет простой интерфейс управления и подключается напрямую к системам с напряжением 3 – 5 В. Драйвер двигателя построен на базе микросхемы A4988. Для полного понимания работы драйвера рекомендуется ознакомиться с описанием данной микросхемы.
Нет в наличии
о поступлении на склад
Модуль позволяет управлять одним биполярным двигателем. Максимальный выходной ток при напряжении 24 В составляет 2 А (может потребоваться теплоотвод). Модуль имеет простой интерфейс управления и подключается напрямую к системам с напряжением 3 – 5 В. Драйвер двигателя построен на базе микросхемы A4988. Для полного понимания работы драйвера рекомендуется ознакомиться с описанием данной микросхемы.
Технические характеристики
| Диапазон напряжений питания (B) | 8,2...35 |
| Длина (мм) | 15 |
| Ширина (мм) | 20 |
| Выходной ток максимальный (А) | 2 |
| Вес с упаковкой, г | 20 |
Дополнительная информация
Выходной ток задается резистором R9 и определяется по формуле: I = 2.5xU. Напряжение U измеряется на переходном отверстии рядом с микросхемой или на подвижном выводе переменного резистора.
Назначение выводов.
Пример подключения модуля. Шаговый режим задается джамперами.
Установка на MP1511. Джамперы!
Схемы
Схема
Вопросы и ответы
- В каких популярных 3D-принтерах его можно использовать?

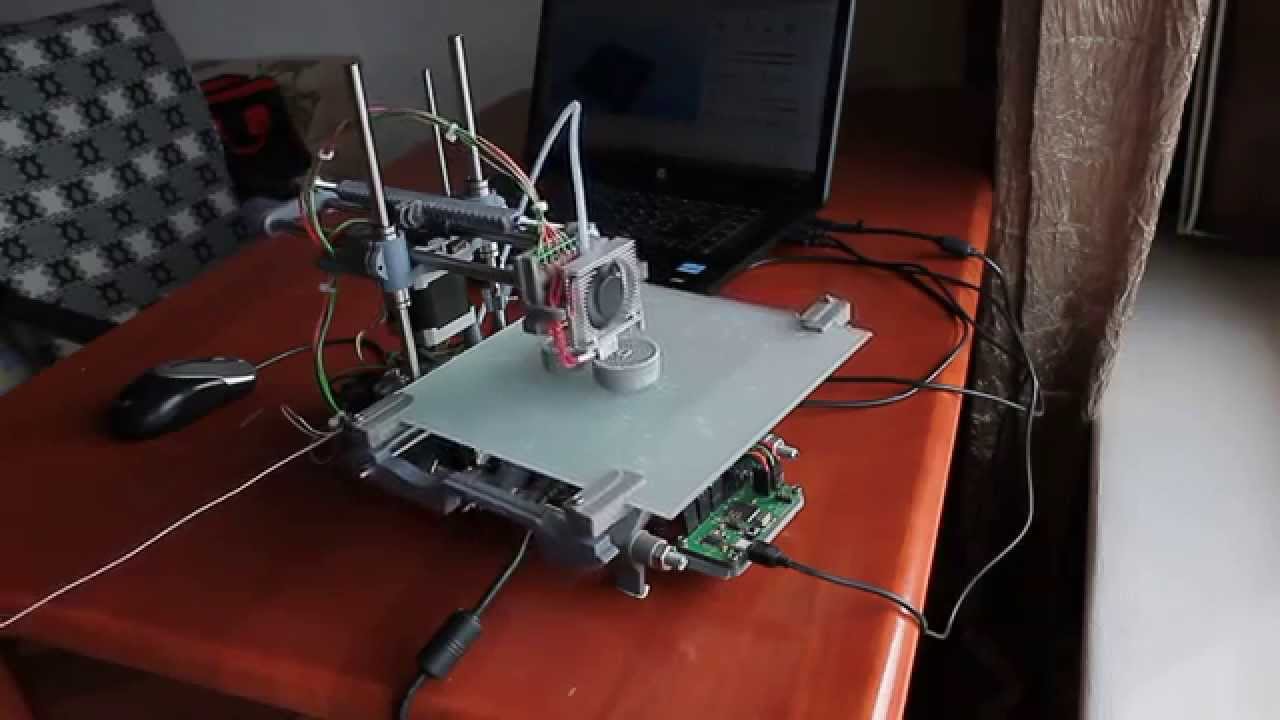

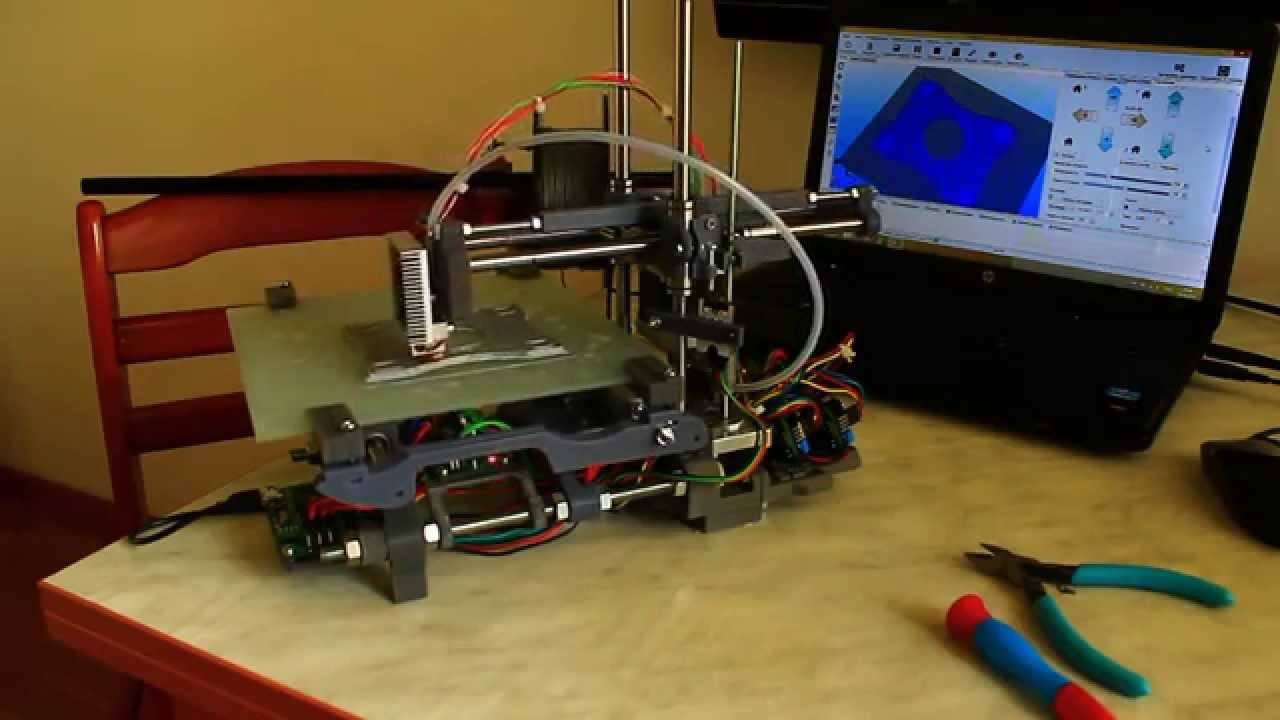

- В принтере MC3 от Мастер Кит, в любом принтере проекта reprap, mbot, makerbot.
