NS073

Маленькое сердце на светодиодах

Оригинальный световой эффект, состоящий из 20 светодиодов, расположенных в форме сердца, украсит и семейный праздник, и витрину магазина. Устройство послужит хорошим учебным пособием для обучения Вашего ребенка основам электроники. Простота схемы, удобство сборки и наглядность результата облегчит задачу.

Готовый модуль


Новинки

Вы недавно смотрели


Напряжение питания: 9 В

Ток потребления: 100 мА

Печатная плата: 60х63 мм



Переключением светодиодов управляет микросхема DD2 (последовательный сдвиговый регистр). Импульсы, необходимые для правильной работы микросхемы DD2, вырабатываются микросхемой DD1. Генератор тактовых импульсов выполнен на элементах DD1.1…DD1.3 микросхемы DD1. Рабочая частота генератора определяется номиналами резистора R1 и конденсатора C1. Элемент DD1.4 предназначен для изменения последовательности включения-выключения светодиодов. Резисторы R2…R9 ограничивают выходной ток микросхемы DD2 и светодиодов. Диод VD1 предохраняет устройство от выхода из строя при неправильном подключении источника питания.

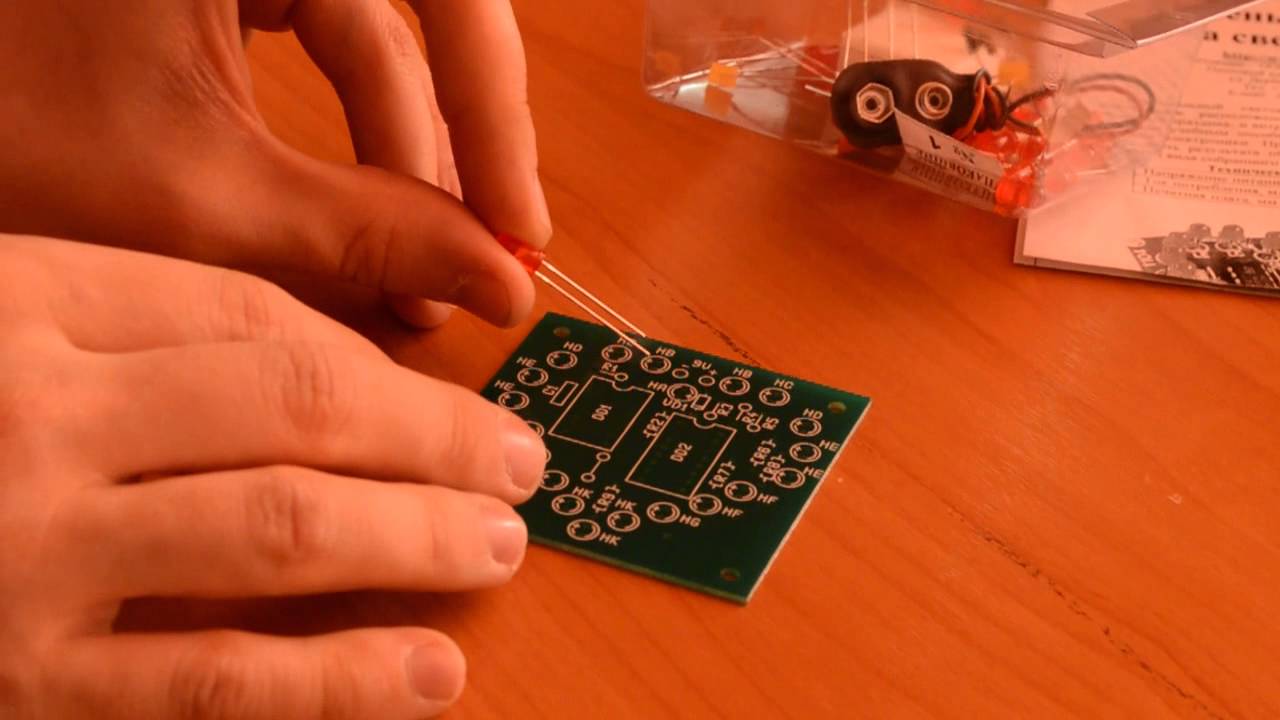

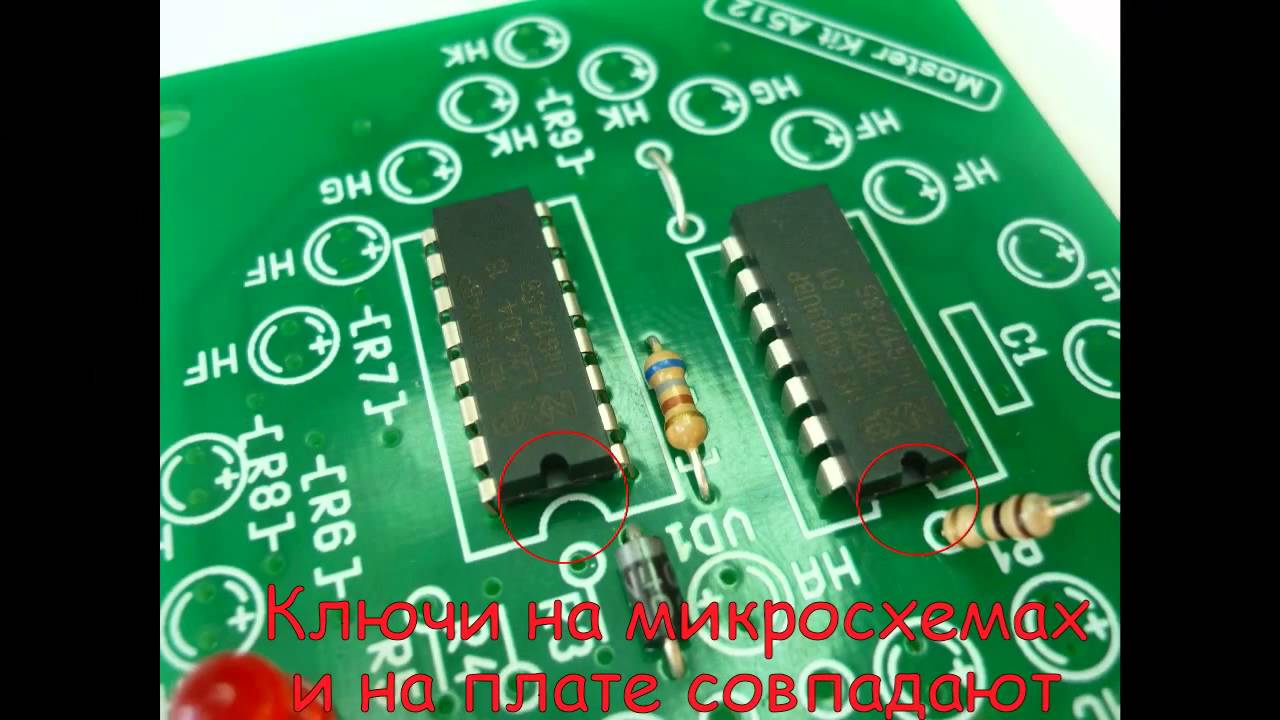

Порядок сборки: - проверьте комплектность набора согласно перечню элементов; - установите перемычку J1; - отформуйте выводы компонентов и установите их в соответствии с монтажной схемой на печатной плате; - светодиоды необходимо устанавливать вертикально на расстоянии 6…8 мм от платы, соблюдая полярность; - присоедините разъём батареи питания в соответствии с монтажной схемой; - проверьте правильность монтажа; - включите питание.

Мы рекомендуем для совместного использования с этим набором корпус BOX-G089. Вы можете использовать батарейку на 9 В типа "Крона" или стабилизированный источник питания-адаптер, выбрав его самостоятельно.
