MP3500
Wi-Fi реле, 2 канала (на базе ESP8266)

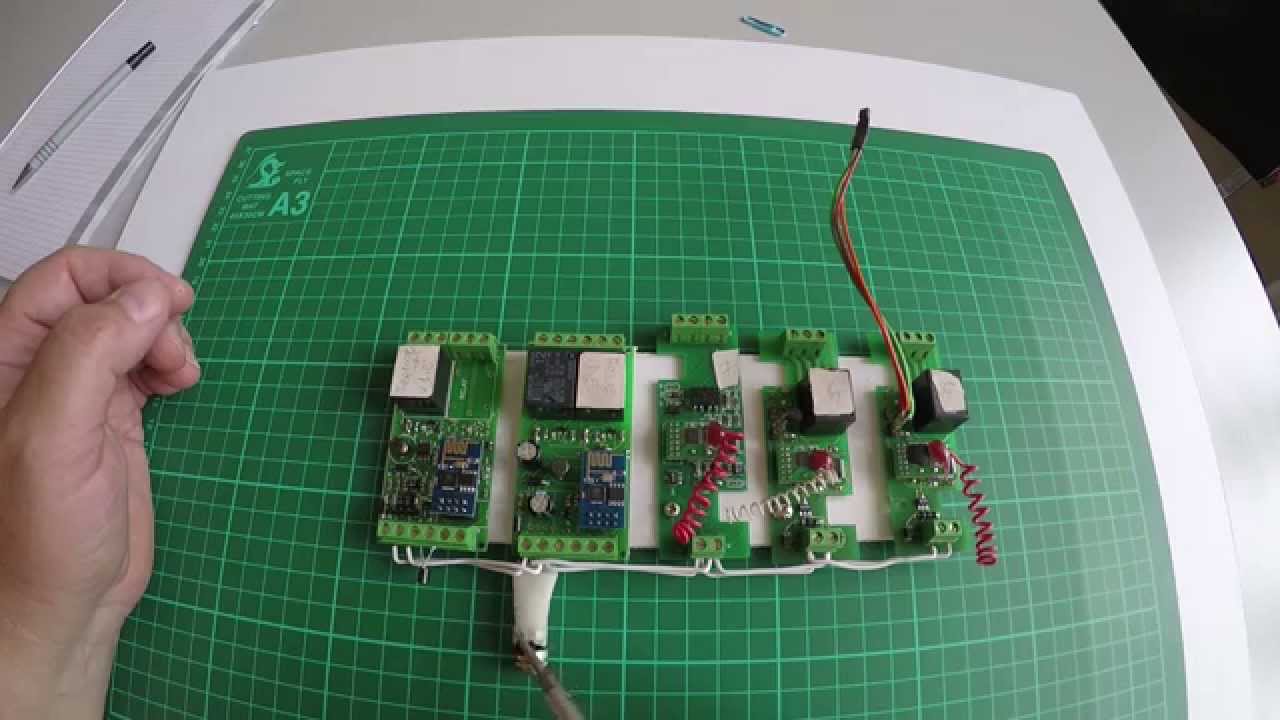

Готовый модуль

А так же смотрите MP3509 - новое WiFi реле с большими возможностями!

Модуль снят с производства. Используйте функциональную замену MP3509.

Wi-Fi реле предназначено для управления электрическими приборами через WiFi-соединение в домашней или корпоративной сети. Может с успехом применяться в проектах категории "Интернет вещей" или "Управляемый дом". Реле позволяет дистанционно, с помощью бесплатного мобильного приложения для Андроид, включить или выключить два ваших электроприбора. А если ваш интернет-провайдер обеспечивают возможность доступа к домашней сети извне (статический IP-адрес), то у вас появляется возможность управлять электроприборами через Интернет. Вы можете встраивать управление нашим WiFi реле свои собственные приложения и программы, поскольку система команд открыта и проста в использовании.

Нет в наличии

2 630

скидка 2 630

---

Модуль снят с производства. Используйте функциональную замену MP3509.

Технические характеристики

Напряжение питания (В)	12
Тип питания	постоянный
Количество выходов (шт)	2
Длина (мм)	75
Ширина (мм)	38
Высота (мм)	20
Вес, не более (г)	100
Напряжение коммутации (В)	220
Потребляемый ток, не более (мА)	450
Максимально допустимый ток нагрузки (А)	10
Вес с упаковкой, г	68

Инструкции

Инструкция

Особенности

В текущей версии модуля реализовано:
включить/выключить реле, 2 канала
включить реле на заданное количество секунд
счетчик моточасов - возможность получить информацию о суммарном времени включенного состояния каждого реле
настройка модуля с помощью программы для Windows или приложения для Андроид
возможность отключить точку доступа при работе в модуля в домашней сети
замена пароля по умолчанию для точки доступа модуля на собственный, уникальный
получение по запросу IP-адреса в сети и уникального номера модуля

Принцип работы

Модуль создает вокруг себя Wi-Fi сеть, либо подключается к существующей. Зная IP адрес модуля в этой сети вы можете управлять им. Для удобства и наглядности управления предлагается бесплатная программа для Андроид-устройств. Так же вам доступна система АТ-команд, зная которые вы можете получить доступ к управлению модулем из своих собственных приложений, на любой платформе, поддерживающей протокол UDP (порт 7777). С помощью специальной утилиты HERCULES от компании HWgroup www.HW-group.com вы можете изучить на уровне протокола процесс управления и обмена данными с модулем (закладка СКАЧАТЬ)

Режимы работы устройства

Точка доступа. Модуль создает вокруг себя собственную сеть, к которой можно подключиться при помощи смартфона, планшета, РС, ноутбука, Raspberry PI... и управлять модулем
В составе локальной сети. Модуль подключается к сети, созданной WiFi-роутером и доступен как стандартное сетевое устройство по IP адресу, присвоенному ему роутером
Комбинированный. Модуль одновременно работает как точка доступа и сетевое устройство

Дополнительная информация

АТ-команды модуля.

В терминале набирать именно так:

!SetR0_1<CR> - выключить реле 1

Ответ: !LEDOFF1

!SetR1_1<CR> - включить реле 1

Ответ: !LEDON1

!SetR0_2<CR> - выключить реле 2

Ответ: !LEDOFF2

!SetR1_2<CR> - включить реле 2

Ответ: !LEDON2

!GetAll<CR> - получить состояние реле 1 и реле 2.

Новое! Для версии 1.5 В продаже с 1.07.2015)

!StartPulseR1,N<CR> - включить реле 1 на N сек (N 1-400)

!StartPulseR2,N<CR> - включить реле 2 на N сек (N 1-400)

Ответ: !Ok

После включения питания реле находятся во включенном состоянии. Для правильной работы этой команды реле должно быть предварительно выключено, тогда команда отработает корректно - реле включится на заданное число секунд. Если реле изначально включено, то после отработки заданного интервала времени реле будет в любом случае выключено.

!GetAll<CR> - получить значения счетчиков времени работы реле и текущее состояние

Ответ (4 строки):

!LEDOFF1 Состояние Реле 1

!LEDOFF2 Состояние Реле 2

!COUNT50 Время включенного состояния Реле 1, в минутах

!COUNT139 Время включенного состояния Реле 2, в минутах

!GetIP<CR> - получить IP адрес в локальной сети, а также название и индекс платы (по последним цифрам) Этой командой можно находить устройства в сети. Версию прошивки можно узнать из названия сети, которую модуль создает вокруг себя:

Ответ: !IPADR,192.168.2.109,WIFI_2RELE V1.5_10539301

где WIFI_2RELE – корень названия, V1.5 – версия прошивки , 10539301 - номер модуля (ID)

Пояснения к тестовой программе АНДРОИД WIFI_2RELE V1.5

Скачать приложение, но сначала удаите старую версию.

1. Для установок введен родительский контроль что-бы случайно не сбить настройки: код 0000

2. Введены показания суммарной времени работы реле в минутах (до отключения питания, в памяти не сохраняются)

Цифры над лампами показывают время работы в минутах. Показания вызываются

нажатием на значок "Часы".

3. Введен поиск локального адреса при работе в домашней сети

для поиска устройства можно набрать адрес 255.255.255.255 или маску вашей

сети с XXX.XXX.XXX.255 например 192.168.2.255

4. Можно включать и выключать 2 реле

5. Если подключаемся к модулю как к точке доступа, то используется адрес 192.168.4.1

Описание входа в режим НАСТРОЕК и подключение к домашней или корпоративной WIFI-сети V1.5

1. Подайте питание на плату и через 1 сек. замкнуть контакты "Вход в настройки", например, пинцетом. См. закладку Схемы

2. Синий светодиод модуля WiFi начнет коротко мигать с частотой 1Гц. Выдержите паузу примерно в 5 вспышек светодиода.

3. Разомкните контакты

4. Вы вошли в режим НАСТРОЕК.

5. Подключитесь к сети модуля и откройте программу Конфигуратор

... Подробнее в Инструкция по настройкам модуля МР3500 для работы в локальном и сетевом режимах V1.5

закладка Скачать

Скачать Конфигуратор для Андроид V1.5

Статьи

Схемы

Принципиальная схема

Принципиальная схема источника питания

Схема

Техническое обслуживание

Вход в режим настроек приводит настройки модуля к заводским значениям. Восстанавливается пароль по умолчанию для точки доступа 180160180160. Этим можно пользоваться, если вы забыли сетевые настройки или поменяли роутер домашней сети.
После подачи питания реле находятся во включенном состоянии: воспользуйтесь НЗ контактами для управления нагрузкой
При отключении питания - состояние реле не сохраняется: рекомендуется питание на нагрузку и модуль осуществлять от одной фазы 220 В и через 1 автомат.

Софт

Бесплатное приложение для Андроид (модули V1.5)

Программа конфигуратор ESP8266 для Андроид

Конфигуратор V1.5 для Windows

Файлы с тестовой конфигурацией для OpenHAB

Инструкция по настройкам модуля МР3500 для работы в локальном и сетевом режимах V1.5

Инструкция по настройкам модуля V1.2 для работы в локальном и сетевом режимах

Программа конфигуратор, для подключения модуля V1.2 к домашней локальной сети

Пример программы управления WiFi реле

Программа Терминал для

Вопросы и ответы

Идет ли в комплекте блок питания? Если нет, то какой самый простой способ питать плату?
- Сергей, спасибо за интерес к нашим разработкам! Блок в комплект не входит. Можно использовать любой сетевой адаптер с выходным напряжением 12В и током не менее 0.5А. Такие могут остаться от старых беспроводных телефонов или другой электроники. Или можно приобрести дополнительно, например такой http://www.electronshik.ru/item/kit-pw1221brs-25-12-219073, там же можно заказать и модули Мастер Кит http://www.electronshik.ru/item/kit-mp3500-1910043 это позволит съэкономить на доставке
Добрый вечер. Подскажите пожалуйста, а управление данным реле через интернет с компьютера под Windows (с подключением реле к WI-Fi роутеру) возможно? И каков потребляемый ток данного реле?
- Модуль потребляет ток порядка до 400мА. Возможность управления данным реле через Интернет зависит от вашего провайдера -нужен статический адрес и открытые порты. На роутере придется сделать некоторые настройки - т.н. проброс портов. У нас есть аналогичное реле, которое не так требовательно к интернету и работает через "облако" даже через мобильных операторов MP3506 http://masterkit.ru/shop/smarthome/smarthouse/1922598
Здравствуйте. Это готовое(собранное) устройство??, если нет то где купить собранное?? У него есть управление HTTP запросами?? Вида примерно - http:IP-адрес№релевкл-выкл
- Да, это готовое устройство. Управляется собственными командами с передачей их по протоколу UDP. Подробнее на нашем сайте .
Здравствуйте. Я приобрел у Вас блок реле МР3500 но настроить его для работы в сети с помощью программы telnet_esp_lite не получается. Сеть WIFI он находит но вот нажимая на OPEN выдает сообщение server not responding. Операционная система Windows 8.1 пробовал на другом помпьютере под Windosw 10 но результат такой же. Помогите пожалуйста разобраться в чем дело.Делаю все по инстукции. т. 8-985-352-32-09 Виктор
- Попробуйте идти пошагово.: 1. Установите приложение для Андроид и подключитесь к сети модуля. Адрес по умолчанию 192.168.4.1 2. С помощью конфигуратора подключите модуль к вашей сети. Проверьте - управляется ли модуль в этом случае. 3. Когда убедитесь что модуль подключен к сети и откликается на команды приложений - переходите к управлению терминальными программами типа Telnet
Добрый день. Мне нужно дистанционно (через Интернет) контролировать температуру на даче - просто на случай аварии отопления в зимнее время. Управлять ничем не нужно (просто иметь возможность смотреть показание одного термометра, т.е. переплачивать за возможность дистанционного управления я не хочу, т.к. в случае отключения отопления всё равно придётся туда ехать). Способ контроля не принципиален (можно на смартфоне, а можно и на PC, либо вообще через СМС пару раз в сутки). Можете ли вы посоветовать какое-то недорогое ваше (или, может быть, не ваше) устройство для этой цели?
- Смотрите MP3509 или MA3401
