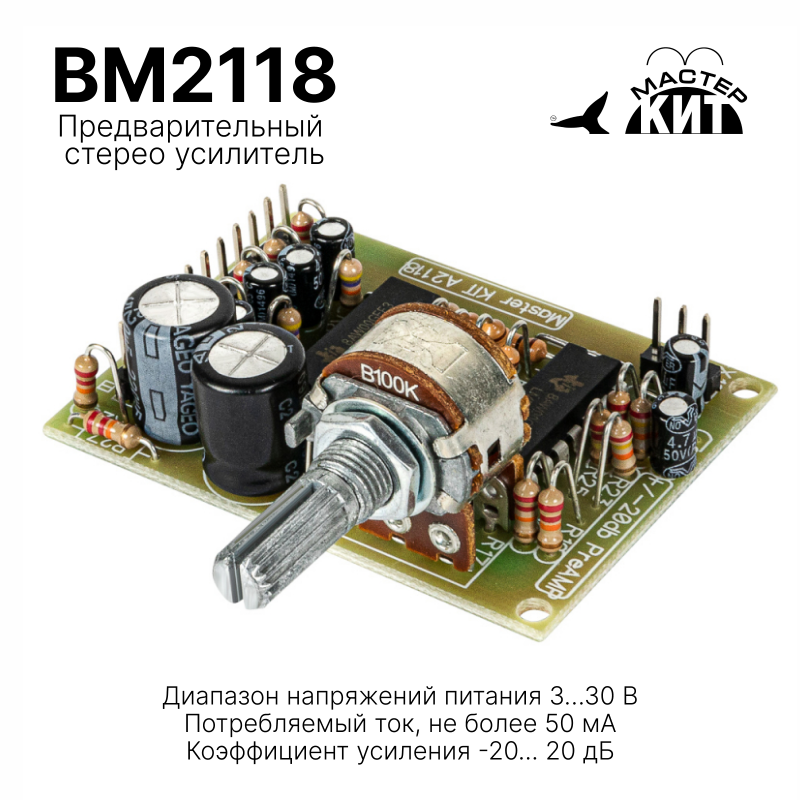

BM2118

Предварительный стереофонический регулируемый усилитель с балансными входами

Предварительный стереофонический регулируемый усилитель с балансными входами обладает малым уровнем собственного шума, максимальной функциональностью и широким диапазоном питающих напряжений. Предварительный усилитель устанавливается между линейным или мощным выходом источника сигнала и входом усилителя мощности для регулировки уровня полезного сигнала на его выходе.

Готовый модуль

Пайка Программирование


Вы недавно смотрели

Технические характеристики

Диапазон напряжений питания (B)
3…30
Потребляемый ток, не более (мА)
50
Количество входов (шт)
2
Количество выходов (шт)
2
Длина (мм)
54
Ширина (мм)
40
Вес
55 г


Особенности

Этот блок (все компоненты уже припаяны на печатной плате) разработан специально для использования как в домашних условиях, в составе домашнего аудио-видео комплекса, так и в автомобиле (при формировании сигнала для автомобильного усилителя мощности).

Хорошо зарекомендовал себя при работе совместно с усилителями мощности NK057 и NM2012



Принцип работы

Предварительный стереофонический регулируемый усилитель выполнен на восьми операционных усилителях DA1.1 - DA1.4 и DA2.1 - DA2.4. На резистивном делителе R26, R27 и конденсаторе С8 выполнена искусственная средняя точка. На ОУ DA1.1 - DA1.4 выполнены два балансных входных блока. Сумматоры выполнены на ОУ DA2.1 и DA2.2. Подобное построение позволяет использовать практически любой источник (линейный(ые) выход(ы), выход(ы) УМ) для снятия полезного сигнала. На ОУ DA2.3 и DA2.4 выполнены усилители с переменным коэффициентом усиления в диапазоне +/-20 дБ. На контакты X9 (плюс напряжения питания), X10 (минус напряжения питания) подается напряжение питания. При использовании маломощного источника (линейный выход и т.д.) с дифференциальными выходами входной сигнал на блок обработки подается относительно контактов Х1, Х3 (левый) и Х5, Х7 (правый). При использовании мощного источника (выход УМ и т.д.) с дифференциальными выходами входной сигнал на блок обработки подается относительно контактов Х2, Х4 (левый) и Х6, Х8 (правый). При использовании маломощного источника (линейный выход и т.д.) с обычными потенциальными выходами входной сигнал на блок обработки подается относительно контактов Х1, Х3 (левый) и Х5, Х7 (правый), причем X3 и Х7 необходимо соединить с землей источника питания. При использовании мощного источника (выход УМ и т.д.) с обычными потенциальными выходами входной сигнал на блок обработки подается относительно контактов Х2, Х4 (левый) и Х6, Х8 (правый), причем X3 и Х7 необходимо соединить с землей источника питания. С контактов X11, X13 (левый) и X12, X13 (правый) снимается полезный усиленный или подавленный сигнал для последующей обработки или подачи на УМ. Потенциометром R17 регулируется уровень выходного сигнала.



Конструкция устройства

Конструктивно предварительный усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия диаметром 3 мм.



Что потребуется для сборки

Изучите, пожалуйста, закладку СОПУТСТВУЮЩИЕ ТОВАРЫ: это поможет Вам в полной мере использовать возможности устройства.
