MP18B20

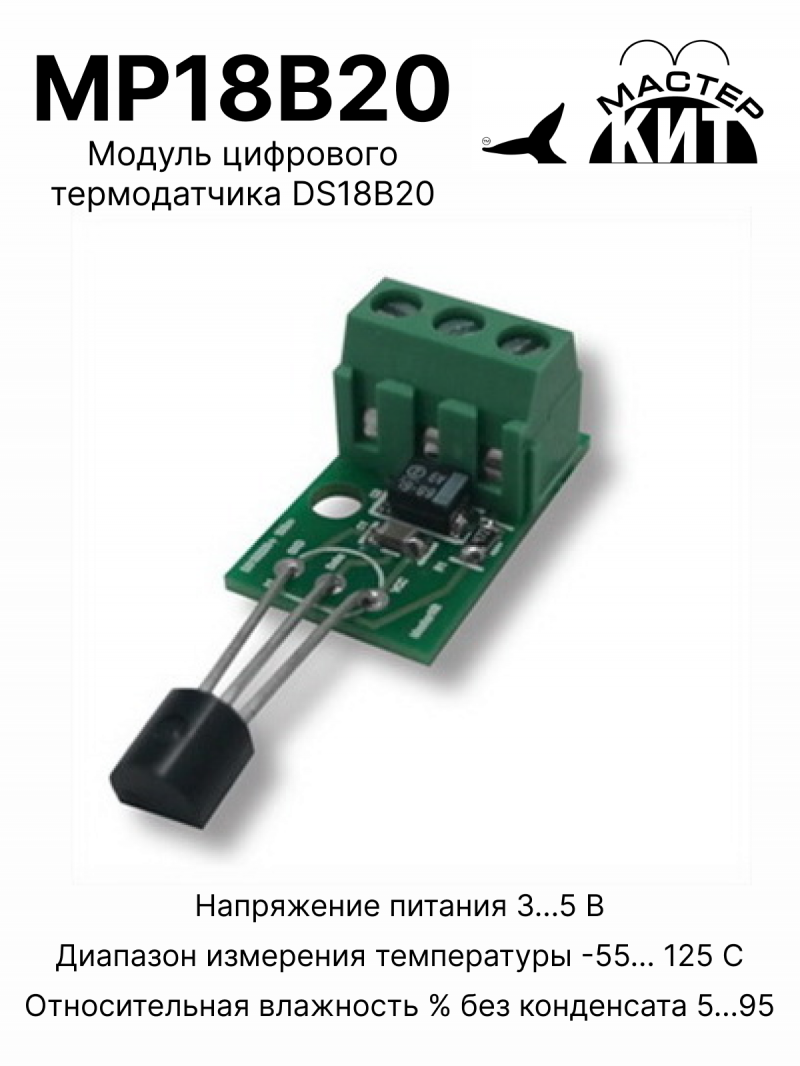

Модуль цифрового термодатчика DS18B20+, удаленное подключение

Простое решение для вашей задачи!

Комплектом дешевле!

Модуль предназначен для удаленного измерения и контроля температуры с помощью из каталога Мастер Кит MA3401, BM8036, MP707, BM8037, MP8037R и т.п. На модуле установлены компенсационные элементы для компенсации потери в линии передачи данных и напряжения в линии питания. Модуль будет полезен для проектов пользователей на базе микроконтроллеров и Arduino и Raspberry.

Готовый модуль

Прост в установке

Датчики температуры Умный дом


Вы недавно смотрели

Технические характеристики

Диапазон напряжений питания (B)
3...5
Тип питания
постоянный
Потребляемый ток, не более (мА)
1
Количество выходов (шт)
1
Рекомендованная температура эксплуатации (°С)
-55...+125
Длина (мм)
35
Ширина (мм)
12
Высота (мм)
10
Вес, не более (г)
50
Вес
20 г


Особенности

Не требует пайки при подключении.



Схемы

MP18B20 - Модуль цифрового термодатчика DS18B20+, удаленное подключение - Схема

Схема скачать


MP18B20 - Модуль цифрового термодатчика DS18B20+, удаленное подключение - Схема

Схема скачать


MP18B20 - Модуль цифрового термодатчика DS18B20+, удаленное подключение - Схема

Схема скачать




Комплектация

Модуль DS18B20
1
Инструкция
1


Что потребуется для сборки

Для подключения понадобится: провод, отвертка, бокорезы.



Подготовка к эксплуатации

Проверка:

Подключите модуль к блоку индикации или управления.

Подайте питание на модуль.

Дождитесь показаний температуры.

Проверка завершена.



Настройка

Данный датчик возможно подключать на удаление от блока управления на расстоянии до 100 метров. Датчики необходимо включать только в линию. В качестве кабеля подключения необходимо использовать экранированную витую пару не ниже 5 категории. Кабель необходимо прокладывать в дали от силовых линий сети 220В.



Условия эксплуатации

Температура -25С...+125С

Относительная влажность 20-80% без образования конденсата.

При необходимости эксплуатации модуля в жидкой среде, грунте или бане залейте плату модуля влагостойким герметиком.



Меры предосторожности

Не превышайте максимально допустимое напряжение питания модуля.

Не путайте полярность питания модуля.

Не соблюдение данных требований приведет к выходу устройства из строя.



Вопросы и ответы

Какой применять провод при удаленном подключении?

При удаленном подключении необходимо применять экранированную витую пару 5 категории для прокладки компьютерных сетей. Провод необходимо прокладывать вдали от силовых линий 220В.


Подскажите, а витую пару можно взять любую? В смысле, она бывает и однопарная, двухпарная, и типичная для сетей многопарная. Главное чтобы экранированная была, например типа FTP, где индивидуально экран на каждую пару?

Прочитайте внимательно информацию в карточке товара MP18B20, там все подробно написано (возможная длина, требования к кабелю, схема подключения).Уточнение. Подключить двумя способами:По трём проводам: питание (красный), земля (чёрный) и сигнал (белый). По двум проводам: земля и сигнал. В этом случае датчик изредка может давать неверные показания, которые надо исключать из конечного результата фильтрацией (не рекомендуем).Независимо от способа подключения, сигнальный провод необходимо соединить с питанием через резистор 4,7 кОм. При подключении только одного датчика, подойдёт и резистор на 10 кОм.
