NM0302

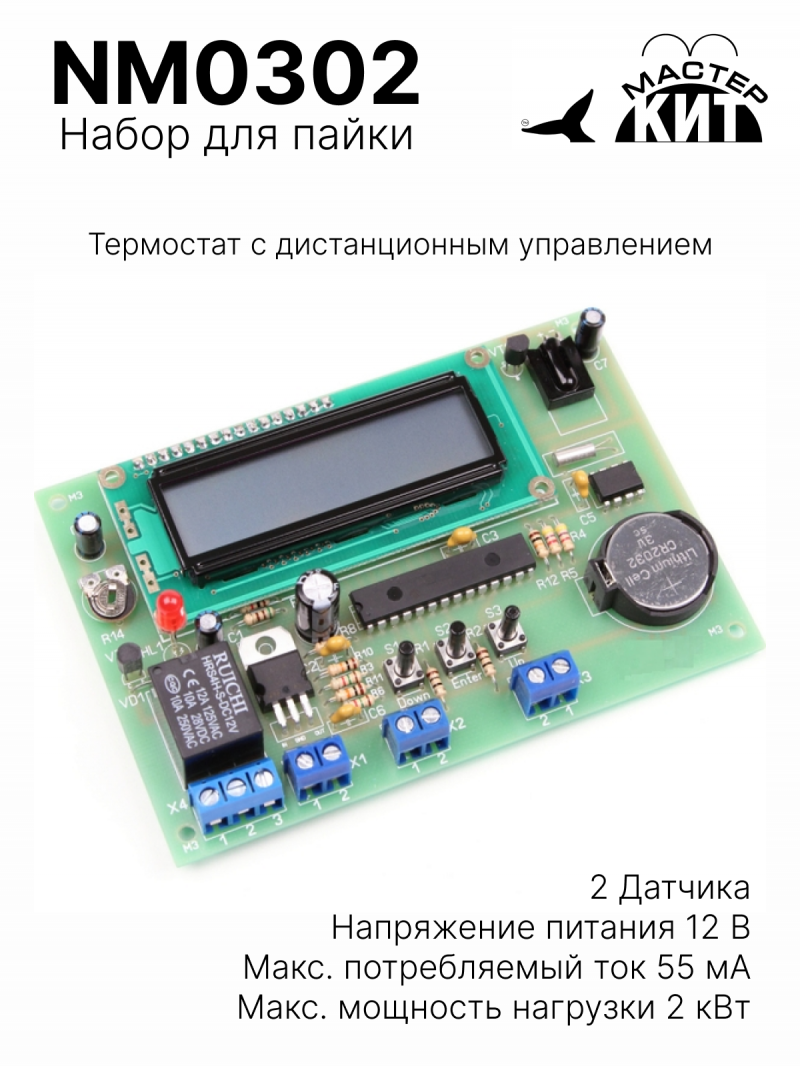

Набор для сборки термостата с дистанционным управлением

Данный модуль может быть использован в качестве управляюще-коммутирующего устройства в системах стабилизации температур помещений, в составе "умного дома", для управления температурой электрического теплого пола. Устройство может быть использовано и для поддержания заданной температуры в аквариуме.
Термостатом можно управлять с помощью входящего в комплект пульта ДУ

Есть в наличии


3 100
+ 155 бонусов на счет

в корзине 0 шт.


Данный модуль может быть использован в качестве управляюще-коммутирующего устройства в системах стабилизации температур помещений, в составе "умного дома", для управления температурой электрического теплого пола. Устройство может быть использовано и для поддержания заданной температуры в аквариуме.
Термостатом можно управлять с помощью входящего в комплект пульта ДУ

Технические характеристики

Количество датчиков2
Количество каналов управления нагрузкой1
Точность измерения температуры, С±0,5
Напряжение питания, В12
Макс. потребляемый ток, мА55
Макс. мощность нагрузки, кВт2
Габритные размеры, ДxШxВ, мм120x78x35

Инструкции


Принцип работы

Термостат выполнен на микроконтроллере DD2, который осуществляет все необходимые функции при работе устройства: измерения температуры, индикация режимов работы, включение или отключение нагрузки в зависимости от установленного порога срабатывания.


Конструкция устройства

Измерение температуры производится цифровыми датчиками SNS1, SNS2 со стандартной точностью +/-0,5С.Термостат оснащен часами реального времени на микросхеме DD1, что исключает потерю настроек даты и времени в случае отключения основного питания.Управление термостатом и его настройки может осуществляться двумя способами: с помощью тактовых кнопок S1...S3 или с пульта дистанционного управления, входящего в комплект.Индикация настроек и режимов работы термостата осуществляется двухстрочным ЖК индикатором. Контрастность индикатора регулируется подстроечным резистором R14.Все узлы и компоненты термостата питаются напряжением +5В от внутреннего стабилизатора на микросхеме DA1.Включение-выключение нагрузки происходит с помощью реле K1, управляемого микроконтроллером через ключ на транзисторе VT1.


Дополнительная информация

Термостат выполнен на микроконтроллере DD2, который осуществляет все необходимые функции при работе устройства: измерения температуры, индикация режимов работы, включение или отключение нагрузки в зависимости от установленного порога срабатывания.

Измерение температуры производится цифровыми датчиками SNS1, SNS2 со стандартной точностью +/-0,5С.

Термостат оснащен часами реального времени на микросхеме DD1, что исключает потерю настроек даты и времени в случае отключения основного питания.
Управление термостатом и его настройки может осуществляться двумя способами: с помощью тактовых кнопок S1...S3 или с пульта дистанционного управления, входящего в комплект.

Индикация настроек и режимов работы термостата осуществляется двухстрочным ЖК индикатором. Контрастность индикатора регулируется подстроечным резистором R14.

Все узлы и компоненты термостата питаются напряжением +5В от внутреннего стабилизатора на микросхеме DA1.

Включение-выключение нагрузки происходит с помощью реле K1, управляемого микроконтроллером через ключ на транзисторе VT1.


Схемы

Схема монтажная - NM0302 - Набор для сборки термостата с дистанционным управлением

Схема монтажная

Схема принципиальная - NM0302 - Набор для сборки термостата с дистанционным управлением

Схема принципиальная


Настройка

  • Правильно собранное устройство не нуждается в настройке и готово к использованию.

Меры предосторожности

  • Первое включение термостата рекомендуется проводить без силовой нагрузки. Подсоедините блок питания напряжением 9...12В к разъему X1. Соблюдайте полярность!
  • Время пайки одного вывода полупроводниковых элементов не должно превышать 5 секунд. При необходимости используйте пинцет в качестве теплоотвода.
