PW841

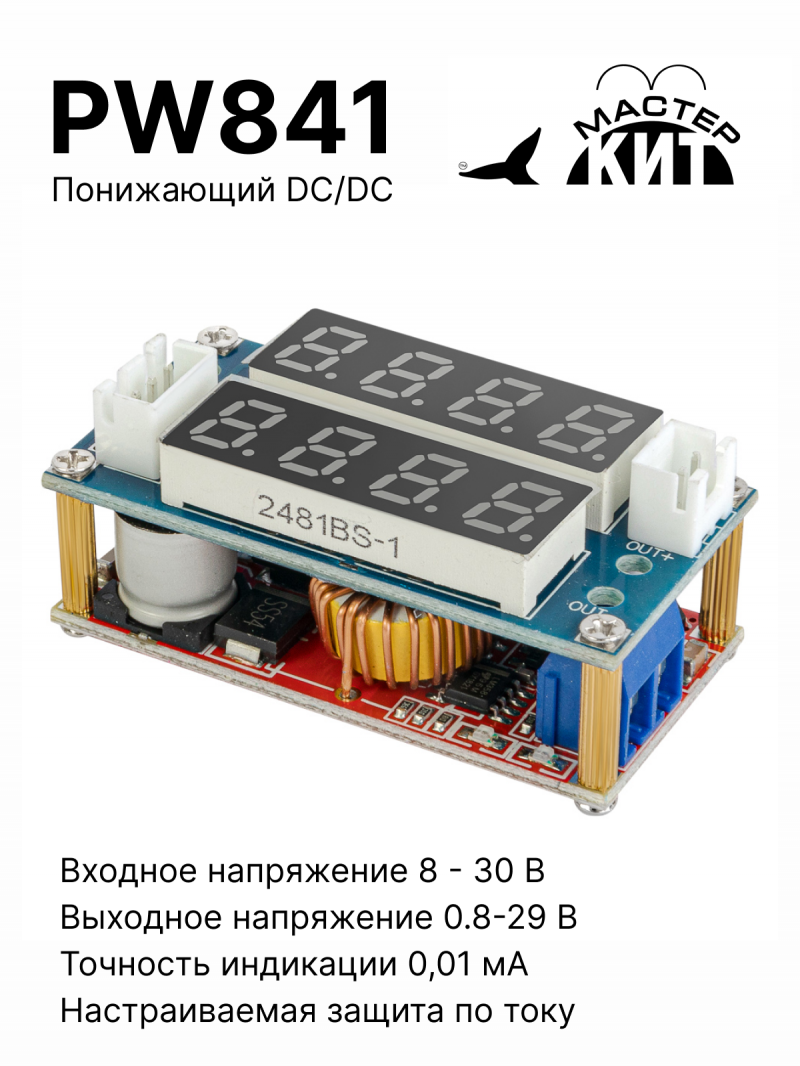

Понижающий DC/DC преобразователь напряжения 5А, с индикацией
Идеальное решение для реализации лабораторного источника питания.
Высокоэффективный импульсный понижающий DC/DC преобразователь напряжения PW841 предназначен для понижения выходного напряжения. На модуле установлен LED дисплей для отображения выходного напряжения и потребляемого тока. Будет незаменим для питания бытовой и промышленной электроники в цепях, где требуется низкое выходное напряжение. Преобразователь реализует принцип "купил - подключил". Имеет очень простое подключение - две клеммы для питания в диапазоне 8…30 Вольт и две клеммы для подключения нагрузки. Диапазон выходного напряжения выставляется в диапазоне 1…29 Вольт.
Инвертор обладает малыми габаритами и большим выходным током до 5А. Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение, которое может быть ниже, чем входное. Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток. Повышающий преобразователь будет незаменим в автомобиле с бортовым напряжением 24В, как конвертер с 24 на 12 вольт для питания радиостанции от бортовой сети грузовика, для питания электронных устройств большой мощности, при завышенном входном напряжении, например ноутбука, усилителя, а также для для изготовления лабораторного однополярного или двухполярного источника питания.
Есть в наличии - 97 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Высокоэффективный импульсный понижающий DC/DC преобразователь напряжения PW841 предназначен для понижения выходного напряжения. На модуле установлен LED дисплей для отображения выходного напряжения и потребляемого тока. Будет незаменим для питания бытовой и промышленной электроники в цепях, где требуется низкое выходное напряжение. Преобразователь реализует принцип "купил - подключил". Имеет очень простое подключение - две клеммы для питания в диапазоне 8…30 Вольт и две клеммы для подключения нагрузки. Диапазон выходного напряжения выставляется в диапазоне 1…29 Вольт.
Инвертор обладает малыми габаритами и большим выходным током до 5А. Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение, которое может быть ниже, чем входное. Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток. Повышающий преобразователь будет незаменим в автомобиле с бортовым напряжением 24В, как конвертер с 24 на 12 вольт для питания радиостанции от бортовой сети грузовика, для питания электронных устройств большой мощности, при завышенном входном напряжении, например ноутбука, усилителя, а также для для изготовления лабораторного однополярного или двухполярного источника питания.
Технические характеристики
| Входное напряжение, B | 5...30 |
| Выходное напряжение, В | 0,8...29 |
| Выходной максимальный ток, А | 5 |
| Ток потребления без нагрузки, мА | 15 |
| КПД, % | 95 |
| Частота преобразования, кГц | 300 |
| Габариты модуля, мм | 50х25х23 |
| Рекомендованная температура эксплуатации (°С) | -30... 60 |
| Вес без упаковки, г | 32 |
| Вес с упаковкой, г | 55 |
Инструкции
Особенности
- Широкий диапазон входного напряжения
- Широкий диапазон установки выходного напряжения
- Настраиваемая защита по току
- Точность индикации напряжения 0,1 вольта
- Точность индикации тока 0,01 мА
- Индикатор красного свечения
- Высокий КПД
- Компактные размеры
- Широкий диапазон рабочей температуры
Дополнительная информация
Модуль построен на базе микросхемы XL400SE. ИмеетLED дисплей для отображения выходного напряжения и тока. Устройство состоит из двух плат преобразователя и индикации напряжения и тока. Верхний индикатор отображает выходное напряжение. Нижний индикатор отображает ток потребляемый нагрузкой. При необходимости платы могут использоваться по отдельности.
Статьи
Схемы
Схема
Схема
Комплект поставки
- Модуль в сборе - 1 шт.
- Инструкция - 1 шт.
Что потребуется для сборки
- Отвертка, монтажный провод, бокорезы
Подготовка к эксплуатации
- Подайте питание 12В на вход модуля.
- Вращайте подстроечный элемент установки выходного напряжения. На дисплее модуля должны меняться показания.
- Настройка завершена. Приятной эксплуатации.
Условия эксплуатации
- Температура -15С...+50С
- Относительная влажность до 95 без образования конденсата.
Меры предосторожности
- Не превышайте максимально допустимое напряжение питания модуля.
- При подключении входного напряжения соблюдайте полярность
- Не соблюдение данного требования приведет к выходу устройства из строя.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Вопросы и ответы
- Добрый день. Я могу заказать один PW841.
- Можете.
- Схемы нет. Поэтому возник вопрос: могу ли получить с помощью двух таких блоков биполярное питание от однополярного источника? Или иначе Выход этого блока имеет ли гальваническую развязку от Входа? Или для получения биполярного выхода обязательно требуется биполярный источник?
- 1. Нет. 2. Гальванической развязки нет. 3. Необходим биполярный источник.
- Примерно через месяц работы показывает заниженный ток потребления примерно на 50%,регулировок нет. Как можно скорректировать?
- Замените токоограничивающий резистор номиналом 50 Ом на обороте платы регулятора. Возможно потребуется замена микросхемы регулятора.
