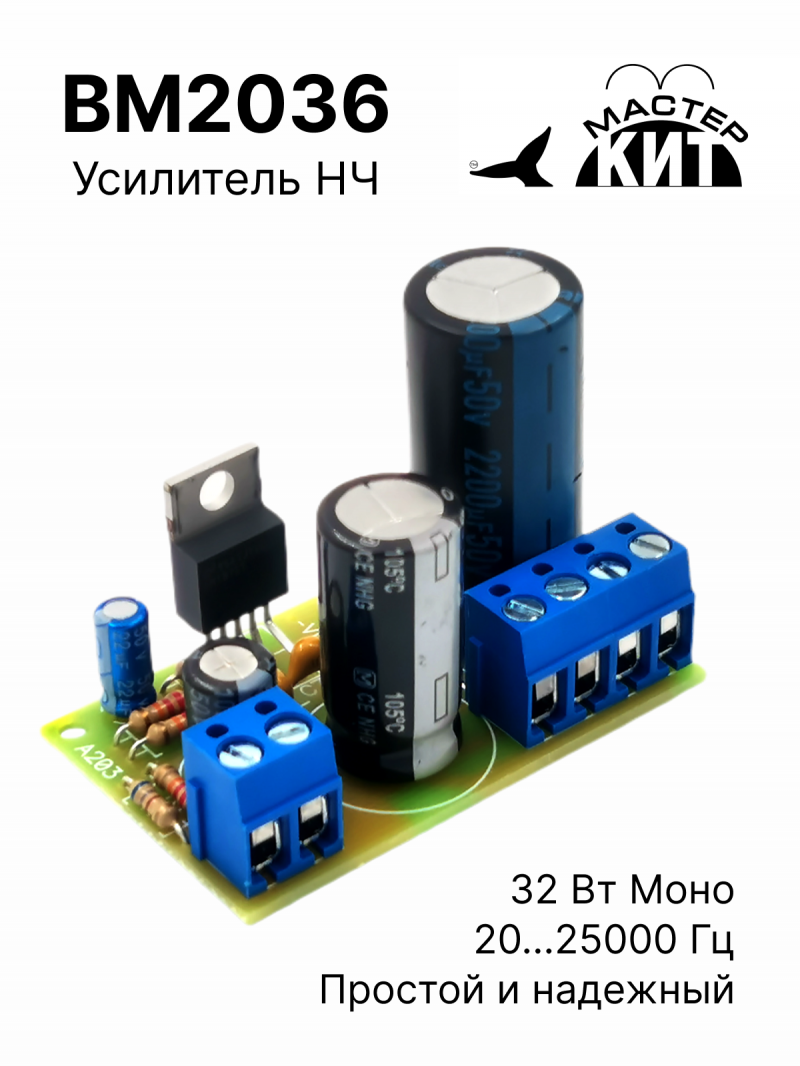

BM2036

Усилитель НЧ 32 Вт, моно (TDA2050)

Блок представляет собой простой и надежный мощный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.

Готовый модуль

Прост в установке

Прослушивание MP3 Разъем питания - клеммы


Вы недавно смотрели

Технические характеристики

Напряжение питания однополярное
10...30 В
Входное сопротивление
22 кОм
Коэффициент усиления
30 dbi
Номинальная выходная мощность, на канал
32 Вт
Выходной ток максимальный
5 А
Полоса частот
20…25000 Гц
Длина
53 мм
Ширина
33 мм
Количество каналов усиления
1
Сопротивление нагрузки, не менее
4 Ом
Вес
59 г


Особенности

Малые габариты

Широкий диапазон питающих напряжений

Широкий диапазон сопротивлений нагрузки



Принцип работы

УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2050. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения мощного высококачественного выходного музыкального сигнала. Выходная музыкальная мощность этой микросхемы составляет 50 Вт (согласно стандарту IEC 268.3). Модуль может поставляться с прямым аналогом TDA2050 - микросхемой LM1875.



Конструкция устройства

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 53х33 мм. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия под винты диаметром 2,5 мм. Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы. Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8 для повышения надежности работы ИМС.



Примеры решений

УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса.



Схемы

BM2036 - Усилитель НЧ 32 Вт, моно (TDA2050) - Схема

Схема скачать




Подготовка к эксплуатации

Подайте напряжение питания на контакт Х3 (+) и Х6 (-).

Входной сигнал подавайте на контакты Х1 и Х2 (общий).

Усиленный сигнал снимайте с контактов Х4 и Х5 (общий).



Настройка

Усилитель не требует настройки и должен включиться сразу.



Меры предосторожности

Микросхему усилителя необходимо установить на теплоотвод (в комплект не входит) площадью не менее 600см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ.

При монтаже рекомендуется использовать теплопроводную пасту типа КТПF8, для повышения надежности работы ИМС.

Между корпусом микросхемы и радиатором необходимо установить диэлектрическую теплопроводящую прокладку.



Внимание!

Проверьте полярность подключенного питания - неправильное подключение источника питания может привести к выходу из строя микросхемы.
