BM2114dsp

DSP процессор для цифровой обработки звука на базе ADAU1701

Добавь цифровых технологий в свой аудио комплекс!

Комплектом дешевле!

Модуль BM2114dsp предназначен для построения высококачественных аудиосистем и точной настройки её под ваше пространство. Он способен полностью раскрыть потенциал любого усилителя и акустики, преобразить звук как профессиональных, так и недорогих динамиков. Будет полезен для построения домашних кинотеатров, систем оповещения, студий звукозаписи, качественного звука автомобиля и просто для "меломанов".

Высокое качество обработки звука достигается за счет применения преобразования sigma-delta модуляции. Данный тип преобразования сигнала применяется только в профессиональном студийном оборудовании.

Будет незаменим для цифровой обработки звука, на входе усилителя, активных колонок или аудиосистем. А так же в составе комплекса радиосвязи на коротких волнах.

Готовый модуль


Вы недавно смотрели

Технические характеристики

Диапазон напряжений питания (B)
5
Ток потребления (мА)
200
Сопротивление входа (кОм)
10
Максимальное напряжения входа (В)
1
Максимальное напряжение выхода (В)
1
Внутренняя обработка сигнала (бит)
56
ЦАП
24 бита 104 дБ
АЦП
24 бита 100 дБ
Кроссовер с выбором типа фильтра
6 - 48 дБ/окт
Временные задержки
до 1024 семпла шаг 1 семпл
Полоса частот (Гц)
20…20000
Поддерживаемые операционные системы, 32/64 бит
Windows Vista, XP SP2, 7
Требуется установка Microsoft .NET Framework 3.5
USB порт (питание)
1
Габариты (мм)
70х62х15
Вес
89 г


Особенности

Удобное подключение (тюльпаны)

Компрессоры: для каждого канала, для защиты динамика.

Регулировка уровня: для любого канала независимо.

Программное обеспечение : Analog Devices SigmaDSP.

Регулировка уровня с внешнего регулятора (например громкость или уровень баса)

Параметрический эквалайзер (количество каналов задается пользователем)

Порт USB для синхронизации с ноутбуком и ПК



Принцип работы

BM2114dsp представляет собой встраиваемый модуль с установленным DSP процессором ADAU1701. Предназначен для цифровой обработки звука, на входе усилителя, активных колонок, или аудиосистем.




Для подключения доступно 2 RCA входа и 4 RCA выхода. Для настройки процессор подключается через USB к компьютеру. Доступны фильтры, эквалайзеры, задержки, компрессоры, лимиттеры, индикаторы и детекторы уровня, детекторы клиппинга, регуляторы уровня, микшеры и многое другое. Логические блоки можно соединять в любом порядке, наращивать, комбинировать. Например можно использовать внешний регулятор для усиления баса и настроить компрессор для защиты сабвуфера.
Предназначен для встраивания в усилители, активные колонки, автомобильные или домашнии аудиосистемы.
Позволяет
• заменить кроссоверы
• корректировать АЧХ системы (эквалайзеры, Room Correction)
• вводить задержки в разные каналы для компенсации расстояния между динамиками
• защищать динамики от перегрузки (лимиттеры)



Статьи

BM2114dsp - Цифровой процессор звука, обзор. Часть 1

BM2114dsp - Цифровой процессор звука. Часть 2: разрабатываем реальный звуковой тракт

BM2114dsp - цифровой процессор звука. Часть 3: внешние элементы управления, генерация и обработка звуковых сигналов



Схемы

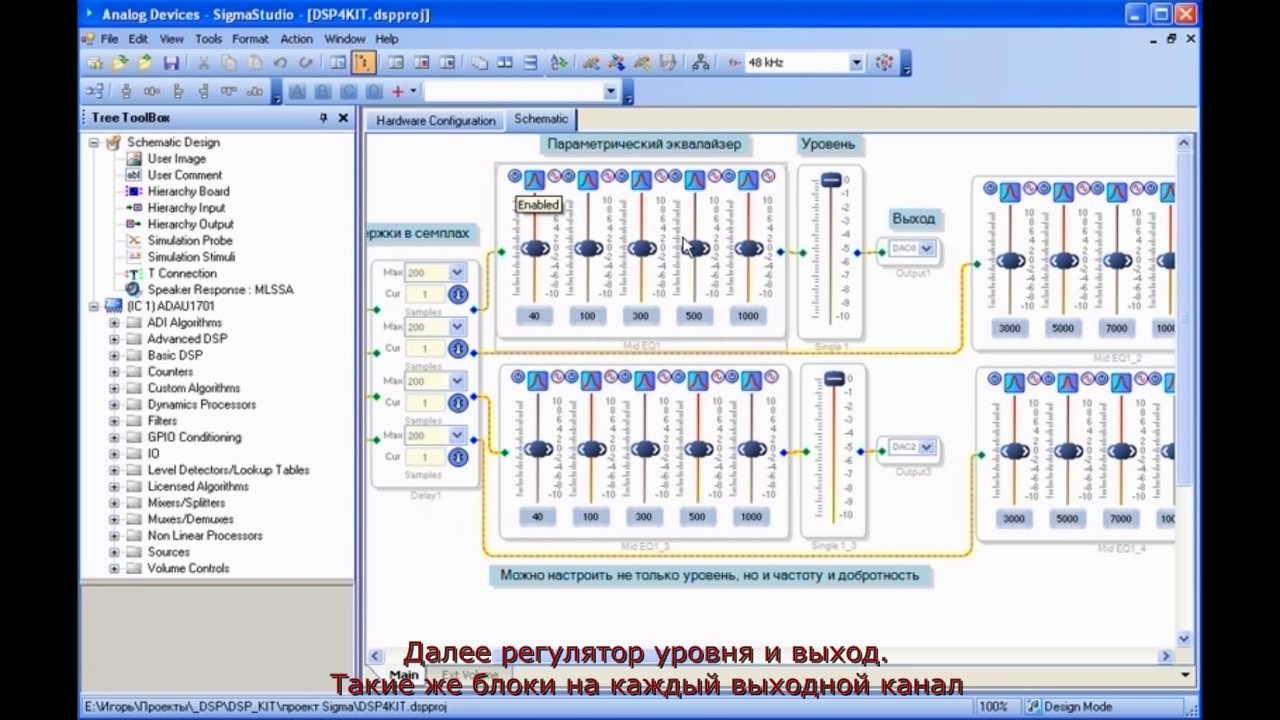

BM2114dsp - DSP процессор для цифровой обработки звука на базе ADAU1701 - Скриншот окна конфигуратора с проектом

Скриншот окна конфигуратора с проектом скачать


BM2114dsp - DSP процессор для цифровой обработки звука на базе ADAU1701 - Пример построения 2 полосной аудиосистемы на основе BM2114dsp

Пример построения 2 полосной аудиосистемы на основе BM2114dsp скачать


BM2114dsp - DSP процессор для цифровой обработки звука на базе ADAU1701 - Пример построения 3 полосной аудиосистемы с сабвуфером на основе 2 плат BM2114dsp

Пример построения 3 полосной аудиосистемы с сабвуфером на основе 2 плат BM2114dsp скачать


BM2114dsp - DSP процессор для цифровой обработки звука на базе ADAU1701 - Пример построения 4 полосной аудиосистемы на основе 2 плат BM2114dsp

Пример построения 4 полосной аудиосистемы на основе 2 плат BM2114dsp скачать




Комплектация

Модуль в сборе
1


Что потребуется для сборки

Компьютер, стандартные кабели подключения типа тюльпан



Подготовка к эксплуатации

Установите программное обеспечение.

При подключении к ПК должен загореться индикатор питания.

Проверьте в диспетчере устройств, что устройство определилось как Analog Devices USBi (programmed)

Подключите модуль к источнику сигнала и усилителю.

Загрузите в память модуля тестовый проект DSP1.dspproj и проверьте работу модуля.

Проверка завершена приятной эксплуатации.



Условия эксплуатации

Температура эксплуатации -15С ... +50С

Относительная влажность до 95% без образования конденсата.



Меры предосторожности

Не путайте полярность питания модуля.

Не превышайте напряжение питания модуля



Вопросы и ответы

Здравствуйте, подскажите можно-ли и как использовать модуль не подключая аналоговые входы а подавая цифровой(звук) по шине I2C. Спасибо.

Модуль рассчитан только для работы с аналоговым сигналом.


Здравствуйте! А не подскажете, в какой корпус (из металлических) можно поместить данный модуль? Задумываюсь над его приобретением, но хочется в итоге сделать законченное устройство.

К сожалению, специального корпуса, для BM2114dsp в нашем каталоге нет. В нашем каталоге присутствуют только пластиковые корпуса, подобрать можно тут https://masterkit.ru/shop/cases




Видео



Комментарии

Комментарии

0 petia2008sh@mail.ru 27.08.2017 20:53
ЗДРАВСТВУЙТЕ можно ли подключить к данному процессору сигнал с линейных выходов автомагнитолы . есть штатный магнитофон без RCA выходов
Ответить | Ответить с цитатой | Цитировать
+1 Советник 28.08.2017 09:23
Можно.
Ответить | Ответить с цитатой | Цитировать
0 LDM22 01.09.2017 19:25
Какова величина Latency Time? Пардон, если не разглядел в тексте.
Ответить | Ответить с цитатой | Цитировать
0 Yara1974 12.09.2017 16:42
Хорошего дня. Вопрос про задержки. Семпл 7 мм. Как это рассчитывать? Как это правильно настраивать?
Ответить | Ответить с цитатой | Цитировать
0 Мастер Кит 13.09.2017 09:27
И вам хорошего дня. Напишите нам на почту, пожалуйста, более подробно, о том, что вам требуется.
Ответить | Ответить с цитатой | Цитировать
