BM5402
Мультифункциональный модуль управления

Простое решение для вашей задачи!

Модуль BM5402 представляет собой многофункциональный конфигурируемый контроллер с простыми и понятными интерфейсом. Благодаря интуитивно понятной системе конфигурации пользователь сможет без труда настраивать модуль под свою задачу.
Устройство может быть использовано в качестве центральной части системы логического управления, как различными электроприборами, так и электронными узлами автомобиля.

Нет в наличии

1 999
скидка 1 999

---

Модуль BM5402 представляет собой многофункциональный конфигурируемый контроллер с простыми и понятными интерфейсом. Благодаря интуитивно понятной системе конфигурации пользователь сможет без труда настраивать модуль под свою задачу.
Устройство может быть использовано в качестве центральной части системы логического управления, как различными электроприборами, так и электронными узлами автомобиля.

Технические характеристики

Диапазон напряжения питания9...16 В
Тип входа 1положительный (+12 В)
Диапазон напряжения срабатывания входа 1от 9 В до напряжения питания
Количество входных сигналов (+12В) входа 15
Тип входа 2отрицательный (0В)
Диапазон напряжения срабатывания входа 20...1 В
Количество входных сигналов (масса) входа 25
Тип выхода 1отрицательный (масса)
Количество выходов типа 17
Максимальный допустимый ток на выходах типа 1200 мА
Тип выхода 2звуковой излучатель
Количество выходов типа 21
Габаритные размеры модуля65х45х15


Особенности

  • Компактное исполнение
  • Возможность настройки модуля с помощью ноутбука или ПК
  • Интуитивно понятный интерфейс конфигуратора
  • Поддержка Windows 98, XP, 7, 8, 10
  • Простое подключение
  • 10 входов контроля
  • 7 выходов управления
  • 4 условия включения и отключения
  • Возможность настройки схемы Логическое И и Логическое ИЛИ
  • Возможность настройки задержки вкл/откл для входов контроля
  • Звуковой зумер для оповещения

Дополнительная информация

Каждый выход многофункционального контроллера может быть настроен на 4 условия включения и 4 условия выключения, объединенные по схеме «Логическое ИЛИ». Каждое условие настраивается по схеме «Логическое И». Каждый выход может быть настроен с задержкой включения/выключения.
Необходимая логика срабатывания задается в конфигураторе для ОС Windows.



Примеры решений

1. Автоматическое отключение габаритных огней после выключения зажигания, с возможностью последующего включения ГО без включения зажигания (функция  «незабудка»).

2. Включение ближнего/дальнего света фар на некоторое время - «световая дорожка».

3. Реализации функции энергосбережения внутреннего света салона (отключение подсветки через некоторое время).

4 Выключение обогрева заднего стекла, через некоторое время.

5 Управление ДХО (выключение ДХО при включенном ближнем/дальнем свете).

6. Поддержка "Зажигания". На сигналках без автозапуска нет функции поддержания зажигания, оставить автомобиль заведенным и вытащить ключ из замка зажигания.

7. Блокировка дворников. Чтобы не включались сразу при включении зажигания.

8. Задержка включения мощных энергопотребителей после включения зажигания (для облегчения запуска двигателя).

9. Звуковой сигнализатор не закрытых дверей, включения задней передачи.

10. Управление стоп-сигналами (вначале при нажатие на педаль тормоза мигать 5 секунд, затем гореть 20 секунд а потом выключиться).

11. Регулировка паузы стеклоочистителя.

12. Прерывистый режим работы заднего дворника.

13. «Секретная кнопка».


Статьи

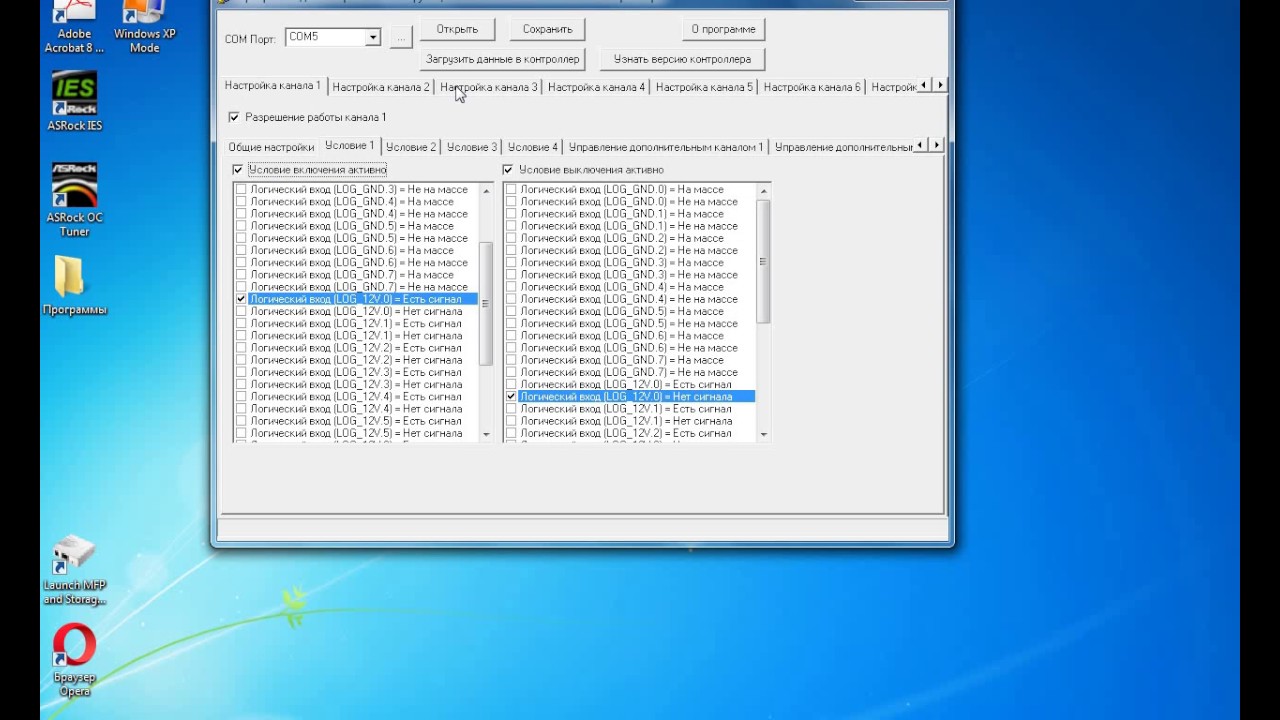

Настройка

  • Подключить устройство к ПК с помощью кабеля mini-USB
  • Запустить программу настройки UniCont.exe
  • Выбрать нужный Com-порт
  • Произвести настройку, устанавливая галочки в нужных пунктах.
  • Нажать кнопку Загрузить данные в контроллер для программирования устройства. После чего настройки запишутся в энергонезависимую память устройства.

Условия эксплуатации

  • Температура -35С до +50С.
  • Относительная влажность 95% без образования конденсата.

Техническое обслуживание

  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.


Вопросы и ответы

  • Здравствуйте. Планирую применить данное устройство в бытовых целях, в квартире. В качестве нагрузки на каждый выход планируется реле 12 В, сопротивлением 160 Ом (1 Вт). Какой блок питания Вы можете рекомендовать (при множестве вариантов прошу учесть минимальную цену)
    • PW1245 https://masterkit.ru/?1493572
  • где скачать программу для программирования
    • Какую именно программы вы имеете в виду? Все программы для устройства доступны на странице товара, в самом низу, подраздел софт, либо нажать в правом меню на Скачать.
  • Добрый День!!! Не подскажете, какой корпус подходит для данного модуля
    • Специального корпуса для устройства нет. Из универсальных подойдут эти https://masterkit.ru/shop/1321027 https://masterkit.ru/shop/1328447

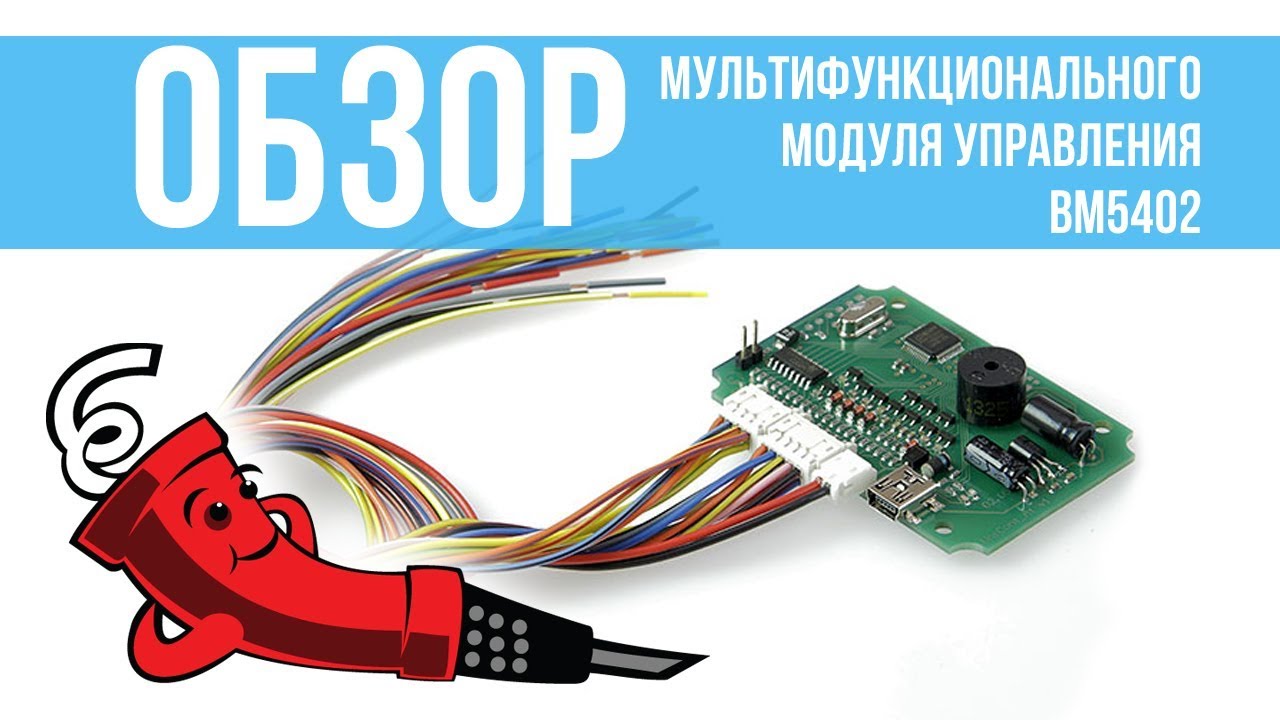

Видео
